Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg Stand: 07.05.2015.

Präsentation zum Thema: "Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg Stand: 07.05.2015."—  Präsentation transkript:

1 Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg Stand: 07.05.2015

2 2 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Inhalt  Übersicht über den Planungsbereich und die Maßnahme  Verkehrsstärken  Planungsabschnitte  Übersichtsplan  Detailplanung  Ausblick

3 3 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Inhalt  Übersicht über den Planungsbereich und die Maßnahme  Verkehrsstärken  Planungsabschnitte  Übersichtsplan  Detailplanung  Ausblick

4 4 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Übersicht – Gesamtstrecke 1 2 3  Gesamtstreckenlänge 6,6 km Anschlussstelle Lichtenbusch Anschlussstelle Lichtenbusch Oberforstbach Pascalstraße Oberforstbach Pascalstraße Relais Königsberg B258 / L233 Kalkhäuschen

5 5 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Inhalt  Übersicht über den Planungsbereich und die Maßnahme  Verkehrsstärken  Planungsabschnitte  Übersichtsplan  Detailplanung  Ausblick

6 6 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Verkehrsbelastungen – Analyse 2012 (DTV W ) 2 3 Anschlussstelle Lichtenbusch Anschlussstelle Lichtenbusch Relais Königsberg B258 / L233 Kalkhäuschen 26.500 Kfz/24h 17.500 Kfz/24h 19.170 Kfz/24h DTV w → Durchschnittliche tägliche Verkehrsstärke an Werktagen Werte über Strecke gemittelt 1 Oberforstbach Pascalstraße Oberforstbach Pascalstraße

7 7 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Verkehrsbelastungen – Prognose 2025 (DTV W ) 2 3 Anschlussstelle Lichtenbusch Anschlussstelle Lichtenbusch Relais Königsberg B258 / L233 Kalkhäuschen 28.710 Kfz/24h 20.860 Kfz/24h 19.010 Kfz/24h DTV w → Durchschnittliche tägliche Verkehrsstärke an Werktagen Werte über Strecke gemittelt 1 Oberforstbach Pascalstraße Oberforstbach Pascalstraße

8 8 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Inhalt  Übersicht über den Planungsbereich und die Maßnahme  Verkehrsstärken  Planungsabschnitte  Übersichtsplan  Detailplanung  Ausblick

9 9 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Übersicht – 1. Planungsabschnitt AS Lichtenbusch – Pascalstraße 2 3 Anschlussstelle Lichtenbusch Anschlussstelle Lichtenbusch Relais Königsberg B258 / L233 Kalkhäuschen  Streckenlänge 1,2 km  4 Fahrstreifen im Knotenbereich  sonst 3 Fahrstreifen 1 Oberforstbach Pascalstraße Oberforstbach Pascalstraße

10 10 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Ist-Zustand – 1. Planungsabschnitt AS Lichtenbusch – Pascalstraße Blickrichtung Eifel Blickrichtung Eifel Blickrichtung Aachen Blickrichtung Aachen

11 11 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Konzept – 1. Planungsabschnitt AS Lichtenbusch – Pascalstraße 4 Fahrstreifen - zwischen AS Lichtenbusch und Kesselstraße/Nerscheider Weg -  Zur Kapazitätserhöhung der Knotenpunkte  Verzicht auf baulicher Mitteltrennstreifen als Kompromiss zwischen Verkehrssicherheit und Eingriff in Randnutzung  einseitige Verbreiterung angestrebt  parallelverlaufender Radweg bleibt  Anforderung Grundwasserschutz 3 Fahrstreifen - zwischen Kesselstraße/Nerscheider Weg und Pascalstraße -  2 Fahrstreifen in Richtung AS  1 Fahrstreifen in Richtung Eifel  einseitige Verbreiterung angestrebt  parallelverlaufender Radweg bleibt  Anforderung Grundwasserschutz 4 Fahrstreifen 3 Fahrstreifen

12 12 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Übersicht – 2. Planungsabschnitt Pascalstraße – Kalkhäuschen (B258/L233)  Streckenlänge 4,8 km  3 Fahrstreifen 2 3 Anschlussstelle Lichtenbusch Anschlussstelle Lichtenbusch Relais Königsberg B258 / L233 Kalkhäuschen Oberforstbach Pascalstraße Oberforstbach Pascalstraße 1

13 13 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Ist-Zustand – 2. Planungsabschnitt Pascalstraße – Kalkhäuschen (B258/L233) Blickrichtung Eifel Blickrichtung Eifel Blickrichtung Aachen Blickrichtung Aachen

14 14 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 3 Fahrstreifen Konzept – 2. Planungsabschnitt Pascalstraße – Kalkhäuschen (B258/L233)  Von Pascalstraße bis Walheimer Straße/Eisenhüttenweg: 2 Fahrstreifen in Richtung AS  Ab Walheimer Straße/Eisenhüttenweg: 2 Fahrstreifen in Richtung Eifel  einseitige Verbreiterung angestrebt  parallelverlaufender Radweg bleibt  Anforderung Grundwasserschutz

15 15 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Übersicht – 3. Planungsabschnitt Kalkhäuschen (B258/L233) – Relais Königsberg  Streckenlänge 0.6 km  4 Fahrstreifen 2 3 Anschlussstelle Lichtenbusch Anschlussstelle Lichtenbusch Relais Königsberg B258 / L233 Kalkhäuschen 1 Oberforstbach Pascalstraße Oberforstbach Pascalstraße

16 16 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Ist-Zustand – 3. Planungsabschnitt Kalkhäuschen (B258/L233) – Relais Königsberg Blickrichtung Eifel Blickrichtung Eifel Blickrichtung Aachen Blickrichtung Aachen

17 17 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 4 Fahrstreifen Übersicht – 3. Planungsabschnitt Kalkhäuschen (B258/L233) – Relais Königsberg  Verzicht auf baulicher Mitteltrennstreifen als Kompromiss zwischen Verkehrssicherheit und Eingriff in Randnutzung  einseitige Verbreiterung angestrebt  parallelverlaufender Radweg bleibt  Anforderung Grundwasserschutz

18 18 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Inhalt  Übersicht über den Planungsbereich und die Maßnahme  Verkehrsstärken  Planungsabschnitte  Übersichtsplan  Detailplanung  Ausblick

19 19 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Übersichtslageplan (1)

20 20 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Übersichtslageplan (2)

21 21 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Inhalt  Übersicht über den Planungsbereich und die Maßnahme  Verkehrsstärken  Planungsabschnitte  Übersichtsplan  Detailplanung  Ausblick

22 22 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 AS Lichtenbusch Konzept „Verbesserung im Bestand“  Verbesserung des Grundwasserschutz  Erhöhung der Verkehrssicherheit  Rechtsabbiegestreifen auf der Rampe  Wegfall Mischfahrstreifen Geradeaus/Links Quelle: KOCKS Consult Planung Abschnitt: AS Lichtenbusch – Pascalstraße

23 23 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Oberforstbach Konzept „Ausbau + Knotenpunktaufweitung“  4 durchgehende Fahrstreifen im Knotenpunktbereich + Abbiegestreifen  Parallelstraße zw. Raafstr. und Kesselstr. bleibt erhalten  Aktiver Lärmschutz ist vorgesehen Quelle: KOCKS Consult Planung Abschnitt: AS Lichtenbusch - Pascalstraße

24 24 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Knoten B258/ Pascalstraße Konzept „Ausbau im Bereich Knoten B258 / Pascalstraße“  Zufahrt zu Haus Nr. 140 und 148 über Lichtsignalsteuerung  Wendemöglichkeit für Müllfahrzeuge  Radweg wird parallel geführt Quelle: KOCKS Consult Planung Abschnitt: AS Lichtenbusch - Pascalstraße

25 25 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Konzept „3-streifiger Ausbau“  Kreuzungsfreier Anschluss und Nutzung Brücke Kinkebahn  Anlage von Ausfahrkeilen und Einfahrstreifen  Zufahrt zu Wasserwerk und Gehöft über verbreiterten Radweg Bereich „Kinkebahn“ Quelle: KOCKS Consult Planung Abschnitt: Pascalstraße – Kalkhäuschen (B258/L233)

26 26 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Konzept „3-streifiger Ausbau“  Verkehrsabhängige Lichtsignalsteuerung  Gesicherte Anbindung der Außenwohnbereiche  Anlage von Parallelwegen  Vergrößerung der Brücke über die Inde B258/ Ardennenstraße Quelle: KOCKS Consult Planung Abschnitt: Pascalstraße – Kalkhäuschen (B258/L233)

27 27 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Konzept „Umgestaltung Knoten Kalkhäuschen (B258/L233)“  Änderung der Trassierung  Verkehrsabhängige Lichtsignalsteuerung  Fahrtrichtung AC-Eifel als Bypass, ohne Behinderung durch LSA  Linkseinbieger aus Kornelimünster durch Trennstreifen gesichert  4 Fahrstreifen in Richtung Eifel  Radweg in Parallellage Kalkhäuschen Quelle: KOCKS Consult Planung Abschnitt: Pascalstraße – Kalkhäuschen (B258/L233)

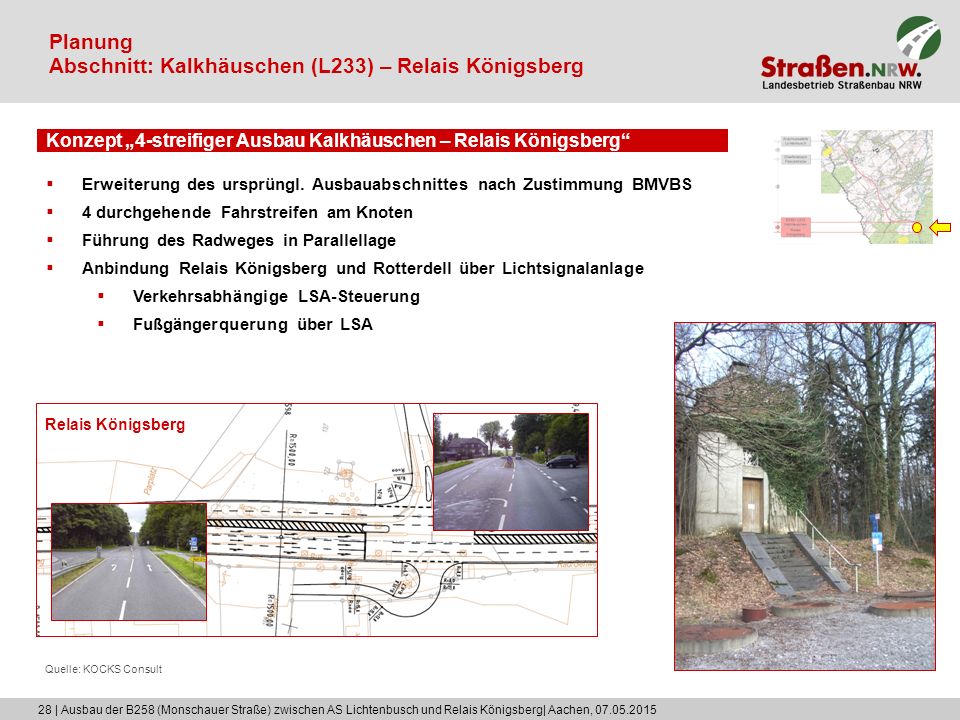

28 28 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Konzept „4-streifiger Ausbau Kalkhäuschen – Relais Königsberg“  Erweiterung des ursprüngl. Ausbauabschnittes nach Zustimmung BMVBS  4 durchgehende Fahrstreifen am Knoten  Führung des Radweges in Parallellage  Anbindung Relais Königsberg und Rotterdell über Lichtsignalanlage  Verkehrsabhängige LSA-Steuerung  Fußgängerquerung über LSA Relais Königsberg Quelle: KOCKS Consult Planung Abschnitt: Kalkhäuschen (L233) – Relais Königsberg

29 29 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Inhalt  Übersicht über den Planungsbereich und die Maßnahme  Verkehrsstärken  Planungsabschnitte  Übersichtsplan  Detailplanung  Ausblick

30 30 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Ausblick Stufen einer Planung Vor- untersuchungen Vorentwurf Planfeststellungs -verfahren Ausführungs- planung, Ausschreibung Bau  Fertigstellen des technischen Vorentwurfs  Entwässerung  Lärm  Schadstoffe  Verkehrsuntersuchung aktualisieren  … Weiteres Vorgehen

31 31 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Ausblick So könnte es mal aussehen…

32 32 | Ausbau der B258 (Monschauer Straße) zwischen AS Lichtenbusch und Relais Königsberg| Aachen, 07.05.2015 Vielen Dank für Ihre Aufmerksamkeit!
