1 Gutes Ozon – böses Ozon zon Tropopause Stratosphäre Troposphäre

2 Die Atmosphäre

3 Ozon in der Atmosphäre

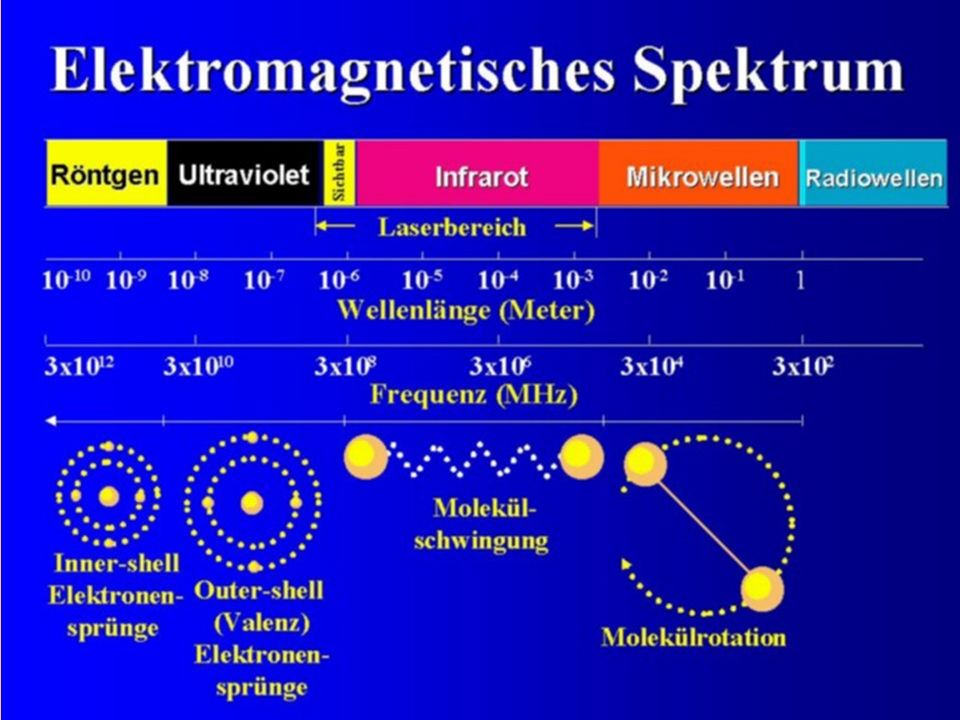

4 UV-Strahlung

5 Verteilung der Strahlenflussdichte der Sonne in Bodennähe Wellenlänge (, nm) Bezeichnung Anteil (%) UV-C0 280 – 320UV-B – 400UV-A – 800VIS51.18 > 800Infrarot42.1

6 Energieflüsse

7 Das Ozonproblem... ist äusserst komplex !

8 Der Chapman-Zyklus (1930) O3O3 O2O2 O UV-A/B UV-C M O2O2 O3O3

9 Wie Ozon entsteht

10 Gegenseitige Regulation UV-Einstrahlung steigt UV-Einstrahlung sinkt Ozonkonzentration steigt Ozonkonzentration sinkt

11 Das Gleichgewicht wird gestört  Fluorchlorkohlenwasserstoff = FCKW CFCl 3 UV CFCl 2 + Cl O 3 + Cl O 2 + OCl OCl + O O 2 + Cl

12 Als Kreislauf dargestellt O

13 Die ClO x -Kettenreaktion HCl + O 2 OH

14 Die HO x -Kettenreaktion

15 Die NO x -Kettenreaktion O3O3 O2O2 NO NO 2 O2O2 O O N2O+N2O+ 2 NO

16 Der Beitrag der einzelnen Zyklen zum stratosphärischen Ozonabbau

17 Das Ozonloch

18 Definition Von einem Ozonloch spricht man immer dann, wenn die Ozondichten unter einen Wert von 220 Dobson Units (DU) absinken. 1 Dobson-Einheit entspricht der Ozon-Schichtdicke von mm (Normbedingungen)

19 Stratosphärenwolken über der Arktis

20

21 Prozesse die zum Ozonloch führen  Stabiler Zirkumpolarwirbel  Temperaturen unter -80 °C Bedingungen: Polarnacht

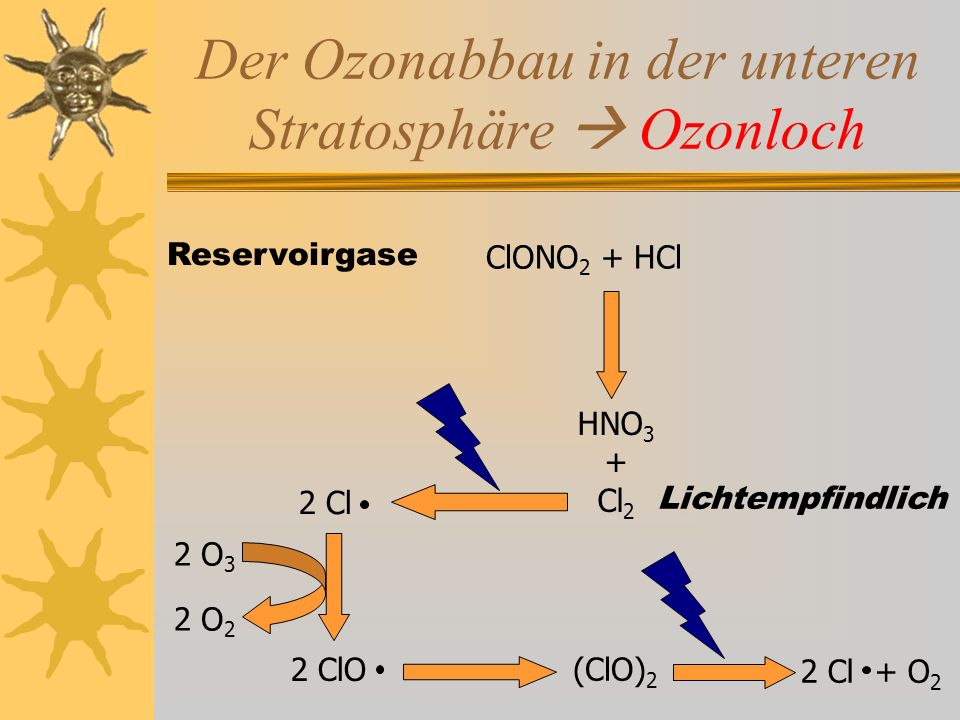

22 Der Ozonabbau in der unteren Stratosphäre  Ozonloch Reservoirgase ClONO 2 + HCl HNO 3 + Cl 2 Lichtempfindlich 2 Cl 2 ClO 2 O 3 2 O 2 (ClO) 2 2 Cl + O 2

23 Der Ozonabbau in der unteren Stratosphäre  Ozonloch Reservoirgase ClONO 2 + H 2 O HNO 3 + HOCl Lichtempfindlich 2 ClO 2 O 3 2 O 2 (ClO) 2 2 Cl + O 2 OH + Cl

24 Prozesse die zum Ozonloch führen Bedingungen:  Stabiler Zirkumpolarwirbel  Temperaturen unter -80 °C Schnelle Ozonzerstörung, sobald die Sonne scheint Folgen:  Denitrifikation (NO x zu HNO 3 ; an den Kristallen adsorbiert, sinken ab in Troposphäre).  Freisetzung von aktiver Chlorspezies (Cl 2, HOCl) aus ClONO 2 an den Kristalloberflächen; verbleiben in Ozonschicht.

25 Der Effekt der Störung

26 Das Ozonloch 1 Dobson-Einheit entspricht der Ozon- Schichtdicke von mm (Normbedingungen)

27

28

29

30 Höhenprofil des Ozonlochs Das Ozonloch

31 Einfluss des Treibhauseffekts auf die Denitrifikation

32 Der Treibhauseffekt

33 Ozonloch über Arosa!

34 Ozonabnahme über der Nordhalbkugel

35 Der Mensch greift ein  Fluorchlorkohlenwasserstoff = FCKW  C n Cl x F y H (2n+2-x-y)

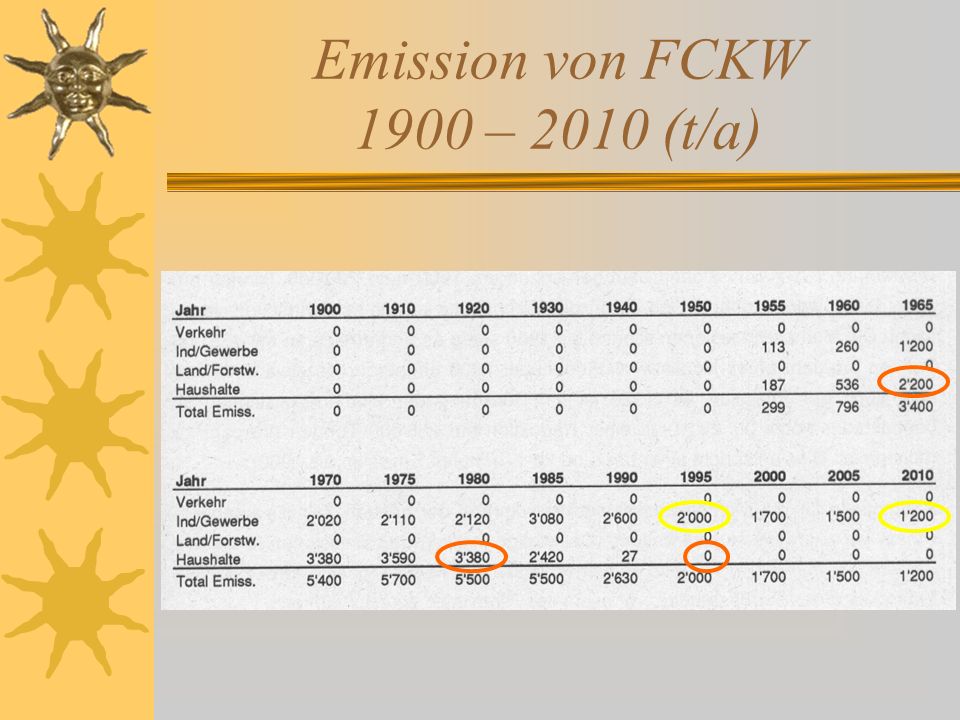

36 Emission von FCKW 1900 – 2010 (t/a)

37 FCKW-Problematik

38 Emission von FCKW 1900 – 2010 (t/a)

39 Überlebensdauer, Ozonpotential und Treibhauspotential einiger FCKW und HFCKW

40 Kleiderschutz

41 Strämu-Prognose

42 Hautkrebs

43 Schäden durch UV-Strahlung
