1 Gaschromatographie Made by André Küfner

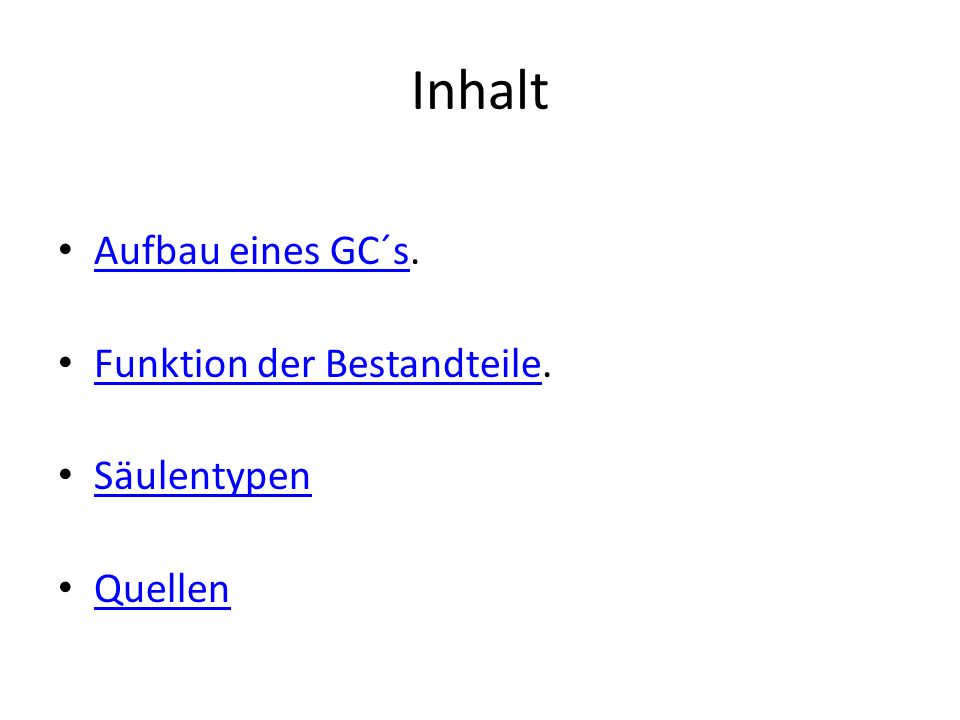

2 Inhalt Aufbau eines GC´s. Aufbau eines GC´s Funktion der Bestandteile. Funktion der Bestandteile Säulentypen Quellen

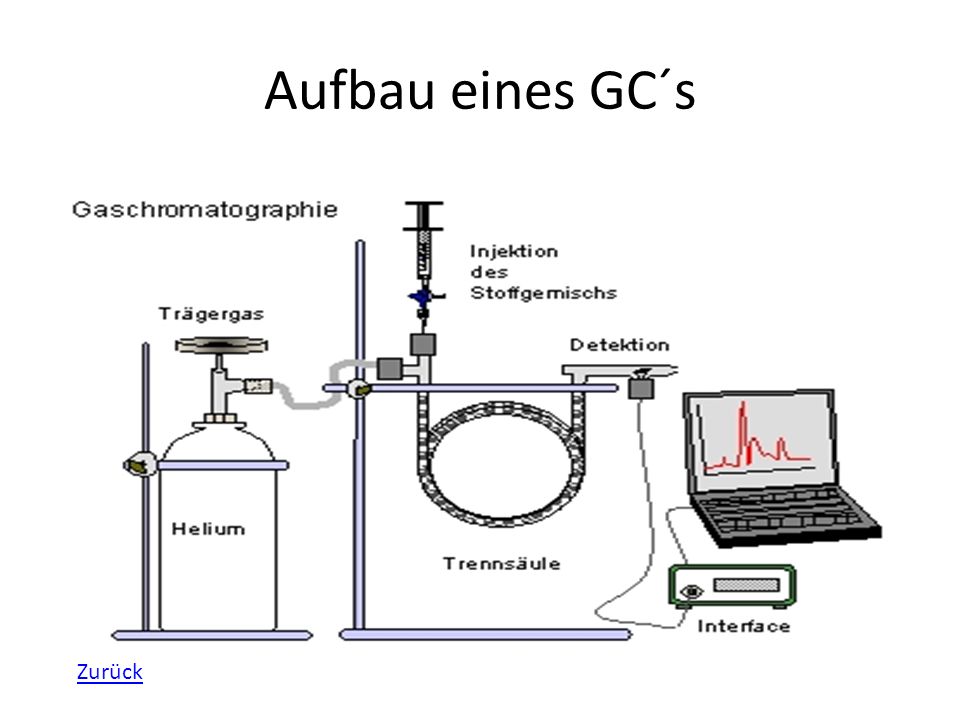

3 Aufbau eines GC´s Zurück

4 Funktion der Bestandteile (1/4) Trägergas:Trägergase dienen als Transport für dir Probe durch die Säulen. Übliche Trägergase sind Wasserstoff (H 2 ), Helium (He) und Stickstoff (N 2 ). Außerdem gibt es noch Argon (Ar), Argon (Ar) + 5% Methan (CH 4 ) und Kohlendioxid (CO 2 ). (Liste) Weiter

5 Funktion der Bestandteile (2/4) Trennsäulen:Die stationäre Phase in der Trennsäule dient zur Auftrennung der Probe in ihre Bestandteile. Je stärker die Belastbarkeit der Säule, desto höher ist die Probenmenge, die dadurch getrennt werden kann. Weiter

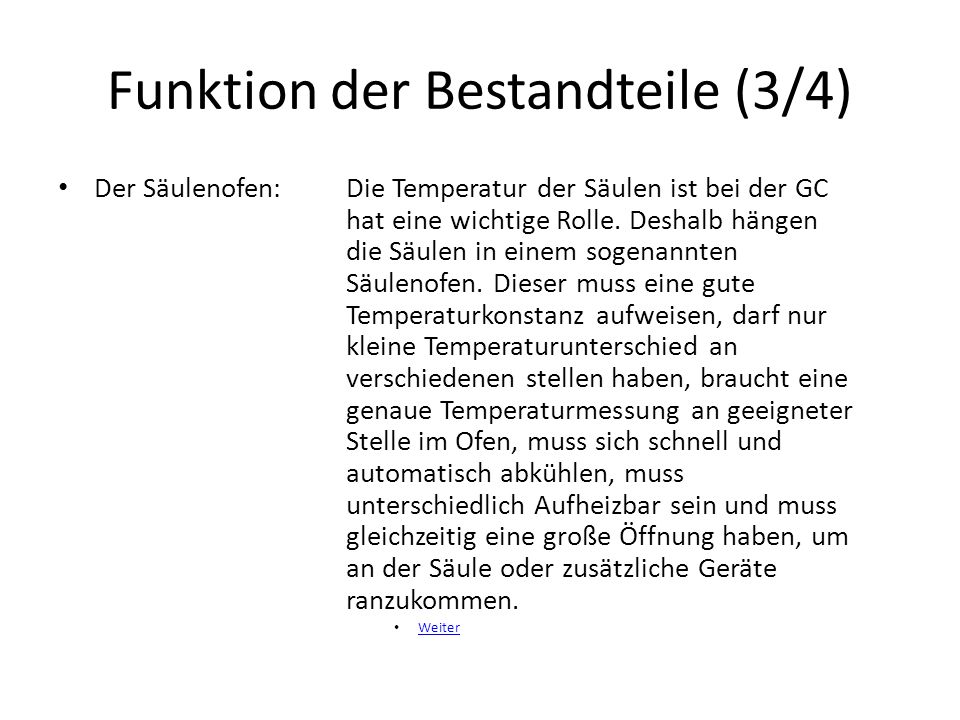

6 Funktion der Bestandteile (3/4) Der Säulenofen:Die Temperatur der Säulen ist bei der GC hat eine wichtige Rolle. Deshalb hängen die Säulen in einem sogenannten Säulenofen. Dieser muss eine gute Temperaturkonstanz aufweisen, darf nur kleine Temperaturunterschied an verschiedenen stellen haben, braucht eine genaue Temperaturmessung an geeigneter Stelle im Ofen, muss sich schnell und automatisch abkühlen, muss unterschiedlich Aufheizbar sein und muss gleichzeitig eine große Öffnung haben, um an der Säule oder zusätzliche Geräte ranzukommen. Weiter

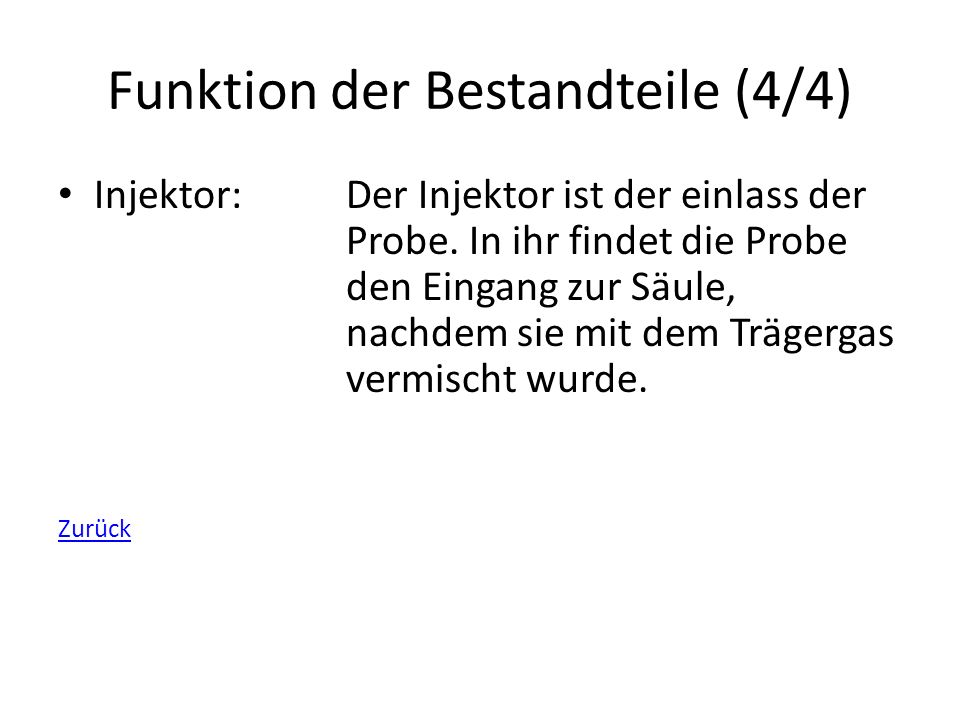

7 Funktion der Bestandteile (4/4) Injektor:Der Injektor ist der einlass der Probe. In ihr findet die Probe den Eingang zur Säule, nachdem sie mit dem Trägergas vermischt wurde. Zurück

8 Säulentypen PLOT SäuleAlle haben eine Wand aus „fused silica“ mit einer PLOT Säule SCOT SäulePolymid-Beschichtung. SCOT Säule WCOT Säule zurück

9 PLOT Säule An der Kapillar Wand befindet sich eine feste stationäre Phase. Gas-fest-Adsorptionschromatographie zurück

10 SCOT Säule Die stationäre Phase ist auf einem festen Träger an der Kapillarwand aufgebracht. Gas-flüssig-Verteilungschromatographie zurück

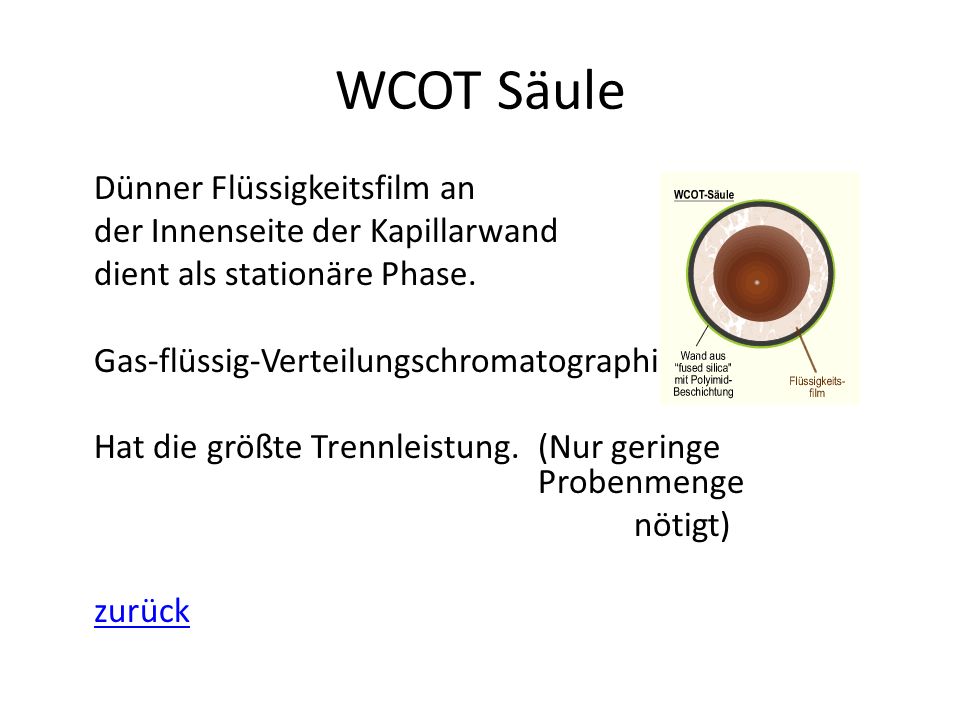

11 WCOT Säule Dünner Flüssigkeitsfilm an der Innenseite der Kapillarwand dient als stationäre Phase. Gas-flüssig-Verteilungschromatographie Hat die größte Trennleistung. (Nur geringe Probenmenge nötigt) zurück

12 Quellen – Quelle e/ch/3/anc/croma/gaschromatographie_1.vlu.ht ml e/ch/3/anc/croma/gaschromatographie_1.vlu.ht ml – Virtueller Gaschromatograph e/ch/3/anc/croma/virtuell_gc1.vlu/Page/vsc/de/c h/3/anc/croma/gc/vgc/vgc_ohne_druck.vscml.ht ml e/ch/3/anc/croma/virtuell_gc1.vlu/Page/vsc/de/c h/3/anc/croma/gc/vgc/vgc_ohne_druck.vscml.ht ml
