1 Hohenstein Innovationsbörse Rund oder oval? Helme, passend für jeden Kopftyp Simone Morlock, Hohenstein Institute

2 Forschungsprojekt Kopfschutzsysteme bis Nur ein Helm, der passt, kann auch optimal schützen Erforschung der Kopfmaße und -formen von Männern, Frauen und Kindern zur Optimierung von Kopfschutzsystemen

3 Ausgangssituation Signifikant großer Nutzerkreis Über 80 Mio. Menschen in Deutschland Bereits ab Kleinkinderalter im Kinderfahrradsitz Fahrradfahrer  Skifahrer  Produzierendes Gewerbe  Forstschutz  Feuerwehr  Polizei  Militär  Skaten  Klettern  Reiten  Motorradfahren  Luftsporthelme  Wildwassersport …  Wachsendes Sicherheitsbewusstsein 

4 Ausgangssituation Problematik Keine fundierten Kopfdaten verfügbar Keine Kenntnis zu den mittleren Kopfformen Keine Marktanteile verfügbar Normen mit Perzentilen ohne Größenbezug

5 Ausgangssituation back front back front Person APerson B 22,3 cm22,9 cm 18,8 cm21,2 cm 18,0 cm15,0 cm 0,6 cm 2,4 cm 3,0 cm Kopfumfang 58 cm Person A Person B

6 Andere Länder hatten Vorreiterstellung:  CAESAR-Projekt (1997 bis 2001) Personen in den USA sowie 2500 Personen in den Niederlanden und Italien  „NIOSH“ Anthropometric Survey of Respirator Users (2001 – 2004) 4000 Amerikaner, nur etwa 1000 mit einem 3D-BodyScanner  Oxylane Institut (2010) Personen in Frankreich, Spanien und Italien  SizeChina (2006) - 3D-Kopfstudie - ca.1600 Personen  und weitere Studien

7 Projektziele  Aktuelle Kopfmaße - Männer, Frauen und Kinder  Marktanteile - Geschlecht, Alter und Kopftypen  Größentabelle für Kopf- und Gesichtsmaße  Mittlere virtuelle 3D-Kopfmodelle  Empfehlungen zur Konstruktion und Materialausstattung bezüglich Tragephysiologie und Hygiene

8 Definition der Kopfmaße Definition der anthropometrischen Messpunkte nach DIN und ISO 7250

9 Scan-Prozess zur Erfassung der Kopfdaten 2970 Männer  1890 Frauen  800 Jungen  520 Mädchen Creaform Handyscan ERGOscan ™

10 Marktanteile Männer und Frauen 0,16% 0,03%

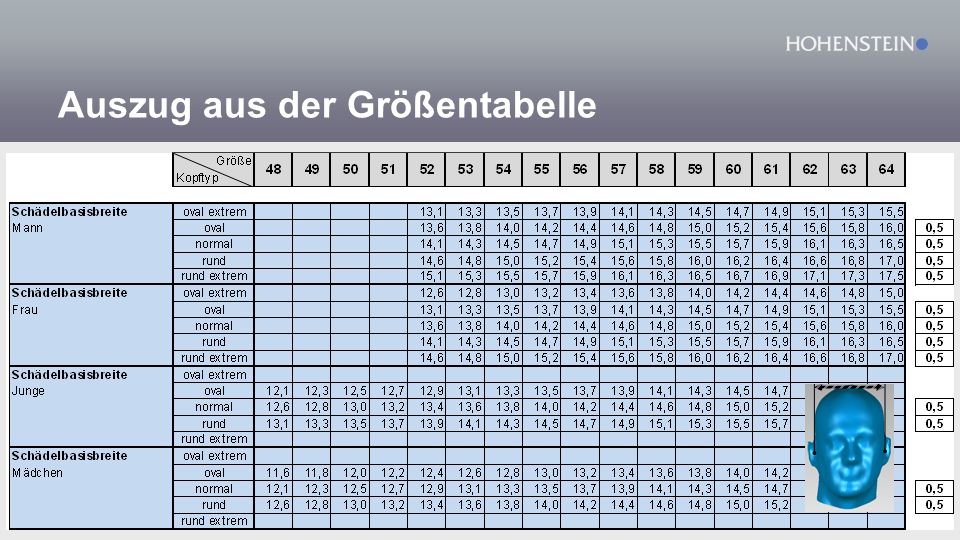

11 Auszug aus der Größentabelle

12

13 Korrelation Kopfbreite zu Kopfumfang MAX MIN Mittlere Spannweite 2,5 cm Gr.58 = 3,4 cm Spannweite

14 Visualisierung der Kopftypen normaloval oval extrem rund rund extrem - 0,8cm + 0,4cm - 0,8cm

15 Marktanteile nach Kopftypen - Männer 20 Mio.6 Mio.5,4 Mio

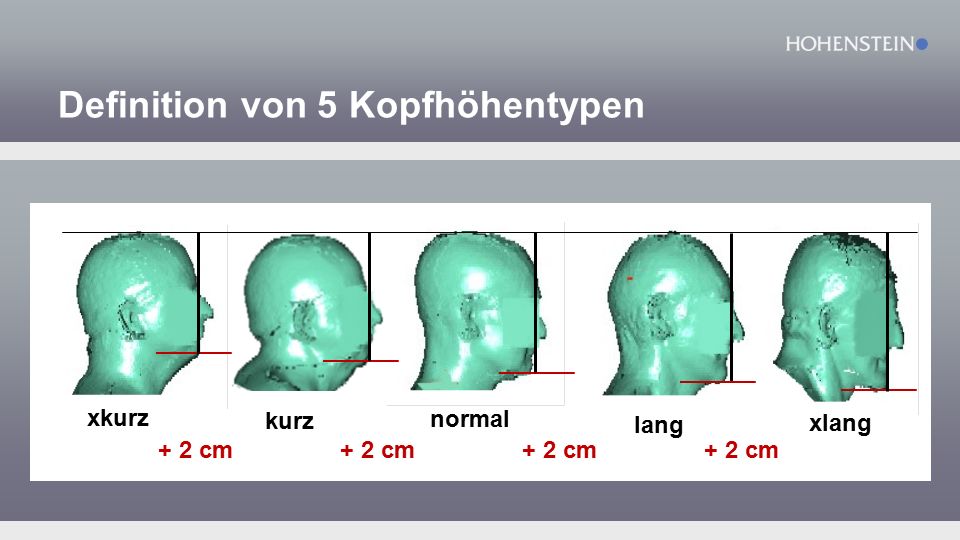

16 Definition von 5 Kopfhöhentypen normal xkurz kurz lang xlang + 2 cm

17 Mittlere 3D-Formköpfe

18 3D-Passformanalysen Gut passender HelmSchlecht sitzender Helm

19 Veröffentlichung der Projektergebnisse  Forschungsbericht verfügbar  Größentabellen – Männer, Frauen und Kinder  Marktanteile – Maße und Kopftypen  Tragephysiologische Eigenschaften von Helm- innenfutter (Skihelm) Kontakt: Herr Martin Harnisch  Hygienische Eigenschaften von Helminnenfutter (Skihelm) Kontakt: Herr Dr. Helmut Mucha

20 Danksagung Das IGF-Vorhaben N / 1 der Forschungsvereinigung Forschungskuratorium Textil e.V., Reinhardtstraße 12-14, Berlin wurde über die AiF im Rahmen des Programms zur Förderung der industriellen Gemeinschaftsforschung und -entwicklung (IGF) vom Bundesministerium für Wirtschaft und Energie aufgrund eines Beschlusses des Deutschen Bundestages gefördert.

21 Danke für Ihre Aufmerksamkeit! Simone Morlock Web:
