1 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de Course – Tagung 2009 in Köln Qualitätsprüfung bei Atlantic mit CPGxml A n w e n d e r b e r i c h t Vortrag von Michael Volkelt und Martin Decker

2 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.2009238. COURSE-Tagung 17. bis 19.5 2009 in Köln Übersicht 1. ATLANTIC GmbH 2. Ausgangssituation 3. Projektziele 4. Lösungsvorschlag 5. Voraussetzungen 6. Realisierung 7. Fazit

3 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.2009338. COURSE-Tagung 17. bis 19.5 2009 in Köln 1. ATLANTIC GmbH - Hersteller von Schleifscheiben und Honsteinen - ausschließlich Lieferant für Großindustrie - Sitz in Bonn - ca. 200 Mitarbeiter - Umsatz > 24 Mill. € (Inl. 35% / Exp. 65%) - ca. 150.000 Artikel in z.T. Klein-/Einzelfertigung - ca. 30 - 50 neue Artikel pro Tag

4 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.2009438. COURSE-Tagung 17. bis 19.5 2009 in Köln 1. ATLANTIC GmbH - IBM-Hardware seit 1969, z.Z. Z890/110 - ESS F20 mit ca. 420 GB Plattenplatz - 20 Coax-Terminals / 10 Coax-Drucker - z/VSE 4.1.1. mit TCP/IP - RPGII / COBOL / CPG / HL1 / QIT / Mail4Host … - System-Software von CA - 4 Mitarbeiter in der EDV

5 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.2009538. COURSE-Tagung 17. bis 19.5 2009 in Köln 1. ATLANTIC GmbH - 4 Server (4 x Windows 2003 ) - ca. 80 PC´s lokal, 30 PC´s remote (VPN / ISDN) - ca. 20 Netzwerk-Drucker - im LAN Windows XP - alle PC´s mit Office-Paketen, und IBM Personal Communications - Internet-Zugang über Cisco-Router / ASA Firewall

6 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.2009638. COURSE-Tagung 17. bis 19.5 2009 in Köln 2. Ausgangssituation - täglich ca. 100 Auftragspositionen prüfen - Anzahl Prüflinge manuell aus Tabelle ermitteln - verschiedene Messungen durchführen - manuelle Aufschreibung der Messwerte auf Erfassungsblättern - manuelle Erfassung der Messwerte auf den Fertigungspapieren - spätere Erfassung der Daten am Terminal - Start-/ Endezeit für BDE-System scannen

7 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.2009738. COURSE-Tagung 17. bis 19.5 2009 in Köln 2. Ausgangssituation Mainframe „Dumme“ Terminals Terminal-Anbindung Bildschirm-Masken Anwendungslogik Daten Abrufen der der aktuellen Kommission Prüflinge prüfen laut Arbeitsanweisung Notierung der Messwerte auf Q-Karte Manuelle Eingabe der Messwerte

8 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.2009838. COURSE-Tagung 17. bis 19.5 2009 in Köln 2. Ausgangssituation

9 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.2009938. COURSE-Tagung 17. bis 19.5 2009 in Köln 3. Projektziele Einsatz Touchscreen für komplette Prüfung Maschinelle Übertragung der Prüfwerte Verringerung Fehlmessungen / Ablesefehler Wegfall der manuellen Erfassungsarbeiten Drucken Etikett mit Prüfwerten Automatische Festlegung des Prüfloses Integration in das BDE-Scannersystem

10 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.20091038. COURSE-Tagung 17. bis 19.5 2009 in Köln 3. Projektziele Datenhaltung auf dem Mainframe Einfacher Datenaustausch zwischen Mainframe und Touchscreen Zugriffsberechtigung über Mainframe Offene modulare Programmierung für Erweiterungen (z.B. digitale Schieblehren)

11 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.20091138. COURSE-Tagung 17. bis 19.5 2009 in Köln 4. Lösungsvorschlag Web Server Internet/Intranet/Extranet Mainframe HTTP RS232 Zugriffsberechtigung Anwendungsdaten Touchscreen RS232

12 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.20091238. COURSE-Tagung 17. bis 19.5 2009 in Köln 5. Voraussetzungen 4 Schnittstellen RS232 für Messgeräte Zugriffskontrolle / Datenhaltung auf Mainframe Auftrag per Barcode-Scanner aufrufbar Staubige Umgebung berücksichtigen Messwerte auf ein Etikett ausgeben (Produktionsbegleitpapiere) Programmieren (Java, CPG)

13 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.20091338. COURSE-Tagung 17. bis 19.5 2009 in Köln 5. Voraussetzungen Hardware –15" Industrie-Touch-PC für Produktionsumgebung –Datalogic Handscanner –Zebra Etikettendrucker –Schnittstellenkabel der einzelnen Messgeräte Software –Windows XP –Java –RS232 Java-Packages –CPGXML –QPG (z/VSE) Entwicklung –JavaEclipse SDK –QPGLattwein CPG5 Werkzeuge

14 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.20091438. COURSE-Tagung 17. bis 19.5 2009 in Köln Webserver CPG5 http File- server Java Client CPGXML R232 Waage Blastiefe Scanner Reserve VSAM Session QPG z/VSE Terminal 6. Realisierung

15 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.20091538. COURSE-Tagung 17. bis 19.5 2009 in Köln 6. Realisierung

16 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.20091638. COURSE-Tagung 17. bis 19.5 2009 in Köln Bedienungsablauf (1): -Starten Touchscreen -Anmelden über Login-Fenster – Zugriffsberechtigung auf Mainframe prüfen -Starten Auftrag durch Scannen Auftragsnummer und Drücken „Anfang Produktion“ Datensatz für BDE-System wird generiert Alle relevanten Auftrags-, Artikel- und Qualitäts- sollwertdaten werden vom Mainframe gelesen und auf dem Touchscreen angezeigt. 6. Realisierung

17 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.20091738. COURSE-Tagung 17. bis 19.5 2009 in Köln Bedienungsablauf (2): - Prüflos wird automatisch berechnet und angezeigt - Prüfung durchführen: - Dimension ermitteln, Maße eingeben - Gewicht ermitteln (automatisch) - Resonanz-Messungswert ermitteln (automatisch) - Blastiefe ermitteln (automatisch) -Prüfung, ob die Prüfwerte innerhalb der Soll- toleranzen liegen, erfolgt realtime, das Ergebnis wird sofort am Schirm angezeigt 6. Realisierung

18 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.20091838. COURSE-Tagung 17. bis 19.5 2009 in Köln Bedienungsablauf (3): -Wenn Daten ok, „Daten bestätigen“ drücken. Datensatz mit Istwerten und Prüfergebnis wird an Mainframe zur Speicherung übergeben -Evtl. weitere Prüflinge prüfen -…. - Etikett mit Prüfwerten anfordern und auf Fertigungspapier aufkleben -Auftrag abmelden Datensatz für BDE-System wird generiert 6. Realisierung

19 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.20091938. COURSE-Tagung 17. bis 19.5 2009 in Köln 6. Realisierung

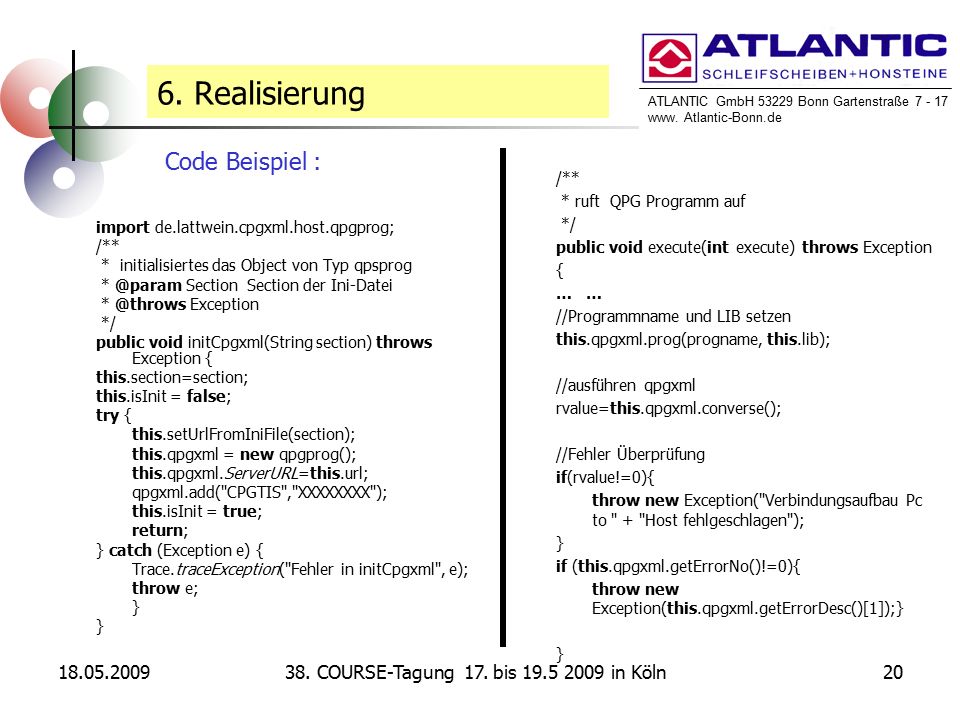

20 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.20092038. COURSE-Tagung 17. bis 19.5 2009 in Köln import de.lattwein.cpgxml.host.qpgprog; /** * initialisiertes das Object von Typ qpsprog * @param Section Section der Ini-Datei * @throws Exception */ public void initCpgxml(String section) throws Exception { this.section=section; this.isInit = false; try { this.setUrlFromIniFile(section); this.qpgxml = new qpgprog(); this.qpgxml.ServerURL=this.url; qpgxml.add("CPGTIS","XXXXXXXX"); this.isInit = true; return; } catch (Exception e) { Trace.traceException("Fehler in initCpgxml", e); throw e; } /** * ruft QPG Programm auf */ public void execute(int execute) throws Exception { … //Programmname und LIB setzen this.qpgxml.prog(progname, this.lib); //ausführen qpgxml rvalue=this.qpgxml.converse(); //Fehler Überprüfung if(rvalue!=0){ throw new Exception("Verbindungsaufbau Pc to " + "Host fehlgeschlagen"); } if (this.qpgxml.getErrorNo()!=0){ throw new Exception(this.qpgxml.getErrorDesc()[1]);} } Code Beispiel : 6. Realisierung

21 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.20092138. COURSE-Tagung 17. bis 19.5 2009 in Köln 7. Fazit sehr produktiv –stabiles Produkt –„fehlerfreie“ Datenerfassung –Reduzierung der Durchlaufzeit Entwicklung mit Java noch verbesserungsfähig –Aufwand höher im Vergleich zur „klassischen“ HOST Programmierung –Wünschenswert „automatische“ VSAM-Satzbeschreibung Java-Objekt Compile once - run anyware –Hardware-unabhängig (Unix, XP, Linux) Außnahme: native Methoden der RTXT Schnittstelle –Hersteller-unabhängige Technologie (IBM, Borland, …) –Arbeitsplatzspezifische Anforderung per INI-Datei

22 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.20092238. COURSE-Tagung 17. bis 19.5 2009 in Köln Fragen ?

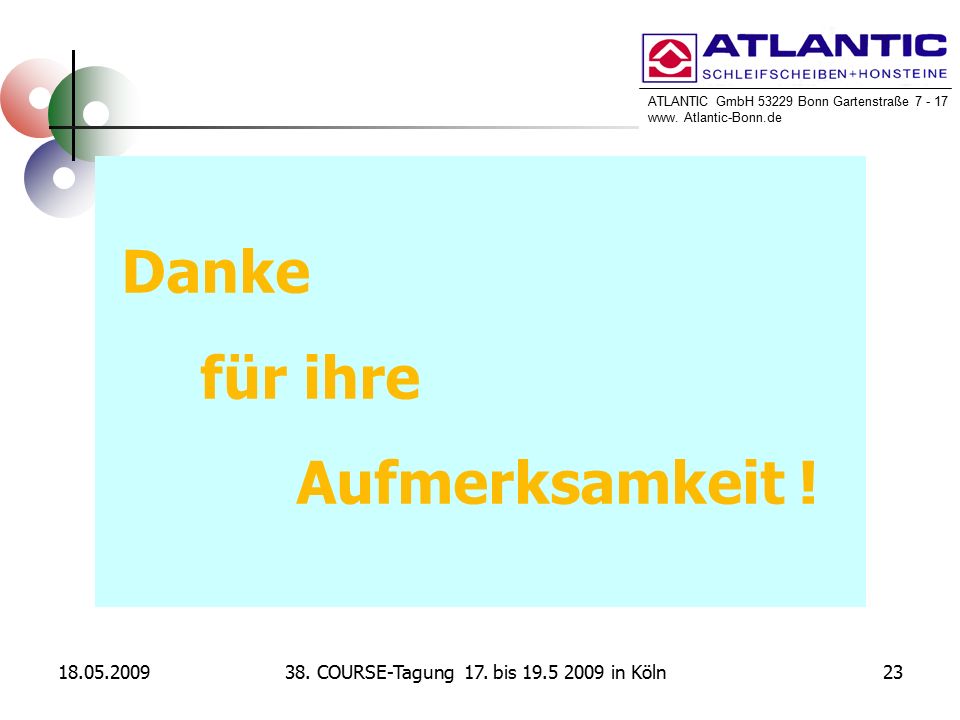

23 ATLANTIC GmbH 53229 Bonn Gartenstraße 7 - 17 www. Atlantic-Bonn.de 18.05.20092338. COURSE-Tagung 17. bis 19.5 2009 in Köln Danke für ihre Aufmerksamkeit !
