1 Die elektro-magnetische Induktion Das elektro-motorische Prinzip Wie kann man mit dem elektro-motorischen Prinzip diese Anwendungen erklären?

2 Die elektro-magnetische Induktion Das elektro-motorische Prinzip Einschalten Das Relais hat die Aufgabe, einen Arbeitsstromkreis über einen Steuerstromkreis zu steuern Dazu hat der Steuerstromkreis einen An- und Ausschalter … Schalter Der Arbeitsstromkreis wird durch das e.-m. Feld der Spule gesteuert … e.-m. Schalter

3 Die elektro-magnetische Induktion Das elektro-motorische Prinzip Ausschalten

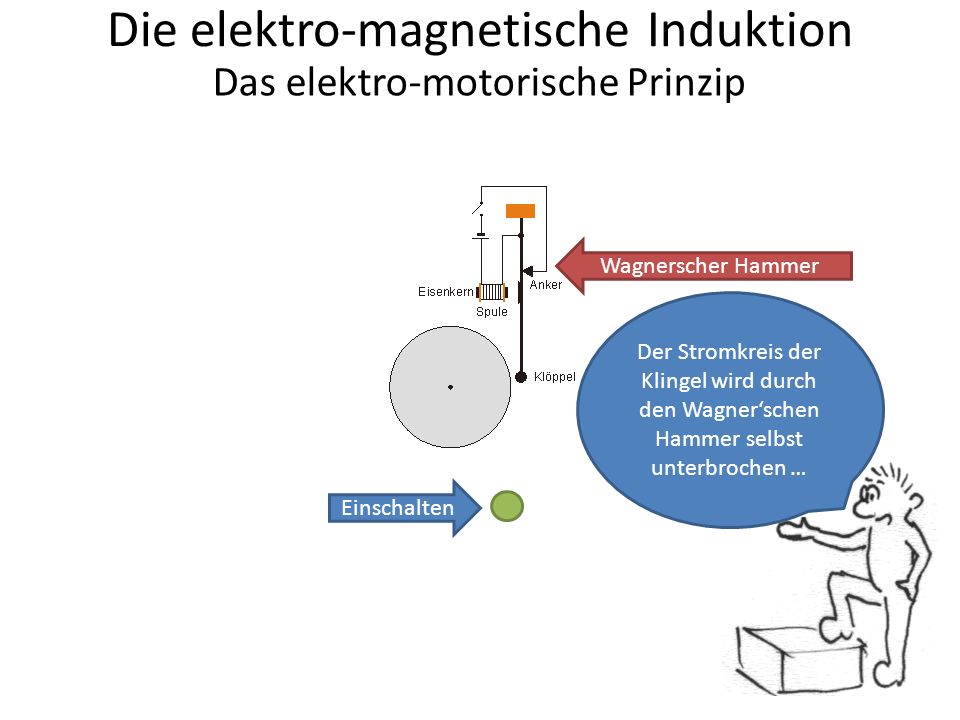

4 Die elektro-magnetische Induktion Das elektro-motorische Prinzip Einschalten Wagnerscher Hammer Der Stromkreis der Klingel wird durch den Wagner‘schen Hammer selbst unterbrochen …

5 Die elektro-magnetische Induktion Das elektro-motorische Prinzip Ausschalten An, Aus, An, Aus …

6 Die elektro-magnetische Induktion Das elektro-motorische Prinzip Das ist nun die „rechte-Hand-Regel“ im Gegensatz zur „rechte-Faust-Regel“! Die untenstehende Skizze soll den Zusammenhang zwischen dem el. Strom als Ursache, dem Magnetfeld als Vermittler und der Kraft als daraus resultierende Wirkung verdeutlichen: Mittels Daumen (Ursache), Zeigefinger (Vermittler) und Mittelfinger (Wirkung) der rechten Hand kann die Richtung aller Vektoren bestimmt werden! Feldrichtung B Kraftrichtung F F B Stromrichtung I I

7 Die elektro-magnetische Induktion Das elektro-motorische Prinzip Das sollte nun auch erst Mal reichen … Mit der Erzeugung von el. Strom geht es dann weiter.
