HORIZONT 1 XINFO ® Das IT - Informationssystem XINFO in der Anwendungsentwicklung HORIZONT Software für Rechenzentren Garmischer Str. 8 D- 80339 München.

Ähnliche Präsentationen


Präsentation zum Thema: "HORIZONT 1 XINFO ® Das IT - Informationssystem XINFO in der Anwendungsentwicklung HORIZONT Software für Rechenzentren Garmischer Str. 8 D- 80339 München."—  Präsentation transkript:

1 HORIZONT 1 XINFO ® Das IT - Informationssystem XINFO in der Anwendungsentwicklung HORIZONT Software für Rechenzentren Garmischer Str. 8 D München Tel ++49(0)89 / XINFO

2 HORIZONT 2 XINFO ® Was ist XINFO? XINFO-Scanner analysieren ihre Daten, z.B. Scheduling Systeme: z.B. CA7, Control-M, TWS, UC4 etc JCL, inklusive Prozeduren, Includes, SYSIN und Scheduler-Variablen, Unix/Windows- Scripte können als Text geladen werden Datenbanken (DB2, IMS) und Online-Systeme (CICS, IMS) Output-Systeme: Beta93, CA-Deliver, Control-D Scheduler-Logs, SMF und Unix/Windows für Job und Prozess Laufzeiten z/OS Load-Module und Unix/Windows installierte Software/Hardware Programm-Sourcen: Assembler, C, Cobol, Easytrieve, Java, Natural, PL1 Das Ergebnis der Analyse wird in eine Datenbank (RDBMS) geladen Für Abfragen gibt es Dialogprogramme (Windows oder ISPF), mit denen die Ergebnisse tabellarisch oder grafisch dargestellt werden können. XINFO ist ein Informations- und Dokumentationssystem für den RZ-Betrieb und die Anwendungsentwicklung:

3 HORIZONT 3 XINFO ® Inhalt Die folgenden Folien zeigen die generelle Funktionsweise von XINFO und geben einen Einblick in die verschiedenen Themenbereiche. Anschließend werden die Sourcecode-Scanner vorgestellt (ein Klick auf den Link führt direkt dort hin). Sourcecode-Scanner

4 HORIZONT 4 XINFO ® Arbeiten mit XINFO z.B.: In welchen Jobs wird ein bestimmtes Programm benutzt 1)EXEC Statements auswählen… 2)Programmname eingeben

5 HORIZONT 5 XINFO ® Arbeiten mit XINFO 3)Das Ergebnis

6 HORIZONT 6 XINFO ® Weitere Informationen anzeigen 1) Rechter Mausklick... 2) Auswahl, z.B. TWS Planungsinformation des Jobs…

7 HORIZONT 7 XINFO ® Planungsinformationen anzeigen Läuft anscheinend täglich 3)Das Ergebnis

8 HORIZONT 8 XINFO ® Laufzeitinformationen anzeigen Wann lief der Job tatsächlich?

9 HORIZONT 9 XINFO ® Laufzeitinformationen anzeigen Jobname Startzeit, Endezeit Dauer, CPU-Time etc. Returncode

10 HORIZONT 10 XINFO ® Abhängigkeiten anzeigen Welche Vorläufer und Nachfolger der Job hat, zeigt der Jobnetzplan

11 HORIZONT 11 XINFO ® Abhängigkeiten anzeigen Den Job Netzplan gibt es neben TWS u. a. auch für Bagjas, CA7, Control-M, UC4, Zeke

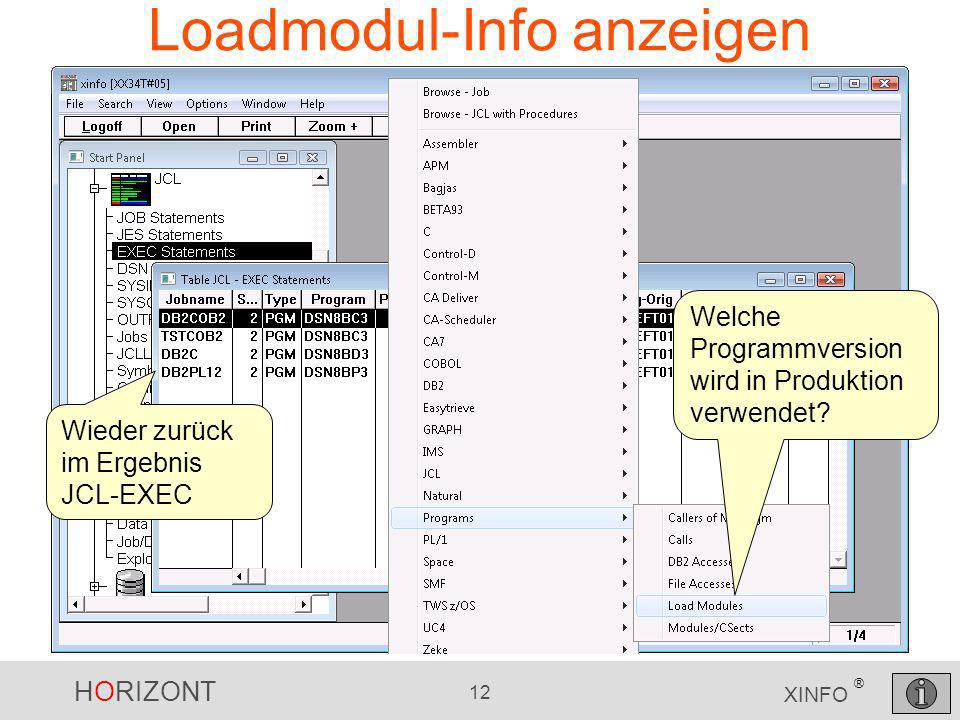

12 HORIZONT 12 XINFO ® Loadmodul-Info anzeigen Welche Programmversion wird in Produktion verwendet? Wieder zurück im Ergebnis JCL-EXEC

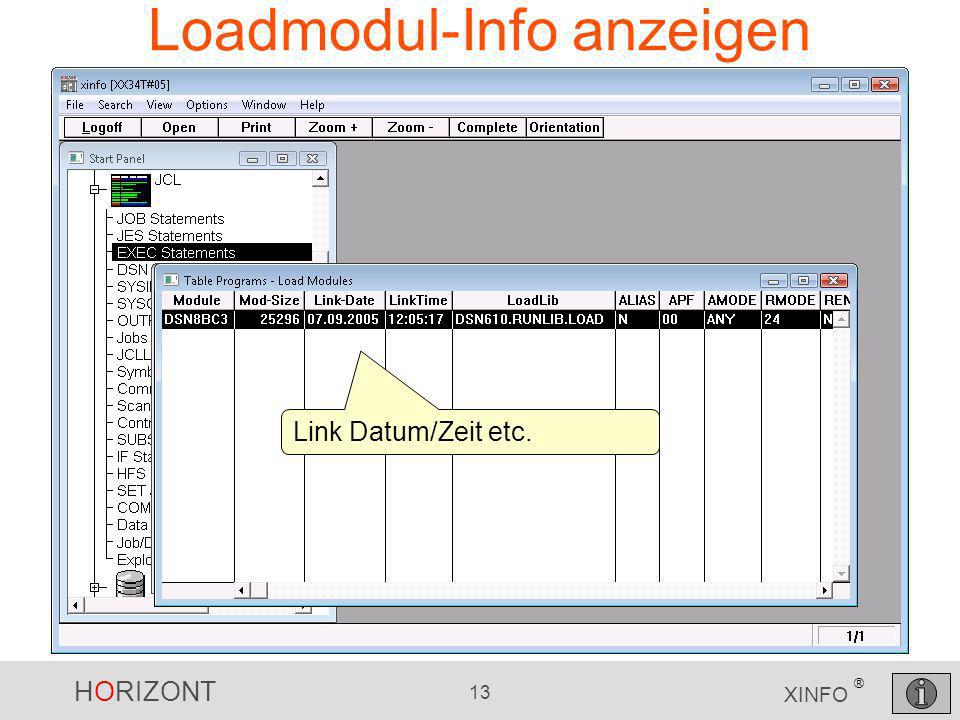

13 HORIZONT 13 XINFO ® Loadmodul-Info anzeigen Link Datum/Zeit etc.

14 HORIZONT 14 XINFO ® Programmaufrufe anzeigen Welche Unterprogramme werden aufgerufen?

15 HORIZONT 15 XINFO ® Programmaufrufe anzeigen rechter Mausklick...

16 HORIZONT 16 XINFO ® DB2 Zugriff anzeigen Welche DB2- Tabellen werden verwendet?

17 HORIZONT 17 XINFO ® DB2 Zugriff anzeigen DB2-Tabelle Objekt, Aktion (Select, Insert, Delete etc.), verwendete Spalten

18 HORIZONT 18 XINFO ® Datei Verarbeitung anzeigen Welche Dateien werden verarbeitet?

19 HORIZONT 19 XINFO ® Datei Verarbeitung anzeigen Und welche DSN sind in der JCL angegeben?

20 HORIZONT 20 XINFO ® Datei Verarbeitung anzeigen DSN und alle weiteren Parameter der JCL

21 HORIZONT 21 XINFO ® XINFO Source-Scanner General Info: Eine Liste der eingelesenen Programme mit deren Merkmalen wie z.B. verwendet SQL, enthält CICS-Calls" usw. Includes: Ein Verzeichnis, welches Include- bzw. Copy-Member von welchen Programmen verwendet wird Calls: Externe Programmaufrufe als Tabelle und als Grafik. Files: Dateizugriffe (z.B. read/write) und Definitionen (File-Namen, Satzlänge etc.) DB2: Ergebnis der SQL-Analyse: Welches Programm verarbeitet welche Tabelle (select, insert, delete, etc.), bis auf Spaltenebene CICS und DLI Aufrufe und deren Parameter Variable Definitionen und Verwendung Kommentare Die Sourcecode-Scanner analysieren die Sourcen und geben folgende Informationen aus:

22 HORIZONT 22 XINFO ® XINFO Source-Scanner PDS/PDSE-Bibliotheken Librarian Source-Pfad (Java) Compile-Listen (mit Einschränkungen) Es können einzelne oder mehrere komplette Bibliotheken (Source plus Include/Copy), oder einzelne, per Include/Exclude-Liste und Namensmasken definierte Member verarbeitet werden Nach einem vollständigen Scan, kann inkrementell weitergearbeitet werden (z.B. alle geänderten Programme eines Tages oder ein neu kompiliertes Modul) Als Eingabe für die Sourcecode-Scanner können folgende Daten(Bibliotheken verwendet werden:

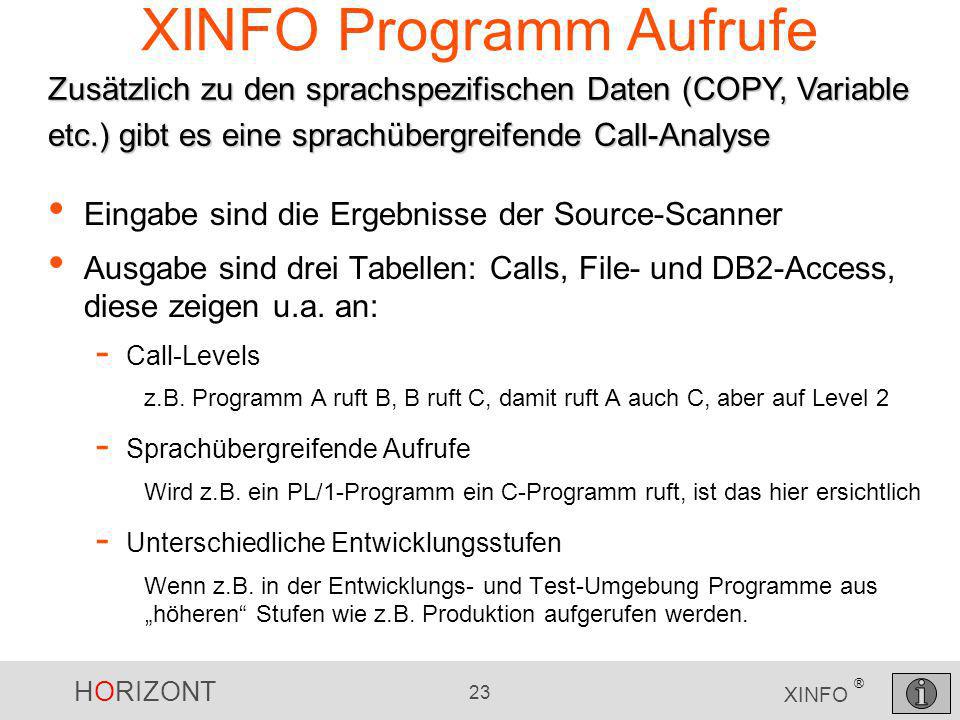

23 HORIZONT 23 XINFO ® Eingabe sind die Ergebnisse der Source-Scanner Ausgabe sind drei Tabellen: Calls, File- und DB2-Access, diese zeigen u.a. an: - Call-Levels z.B. Programm A ruft B, B ruft C, damit ruft A auch C, aber auf Level 2 - Sprachübergreifende Aufrufe Wird z.B. ein PL/1-Programm ein C-Programm ruft, ist das hier ersichtlich - Unterschiedliche Entwicklungsstufen Wenn z.B. in der Entwicklungs- und Test-Umgebung Programme aus höheren Stufen wie z.B. Produktion aufgerufen werden. XINFO Programm Aufrufe Zusätzlich zu den sprachspezifischen Daten (COPY, Variable etc.) gibt es eine sprachübergreifende Call-Analyse

24 HORIZONT 24 XINFO ® Cobol Call Welche Programme werden von DSN8CC0 aufgerufen?

25 HORIZONT 25 XINFO ® Cobol Call DSN8CC0 ruft diese 2 Programme, welche aber ebenfalls Programmaufrufe enthalten können

26 HORIZONT 26 XINFO ® Programs Call Welche Programme werden von DSN8CC0 aufgerufen?

27 HORIZONT 27 XINFO ® Programs Call Hier sehen wir alle Programmaufrufe über alle Levels

28 HORIZONT 28 XINFO ® Programs Call Graphik Die graphische Darstellung dazu

29 HORIZONT 29 XINFO ® PL/1 Include Welche Programme verwenden dieses Include?

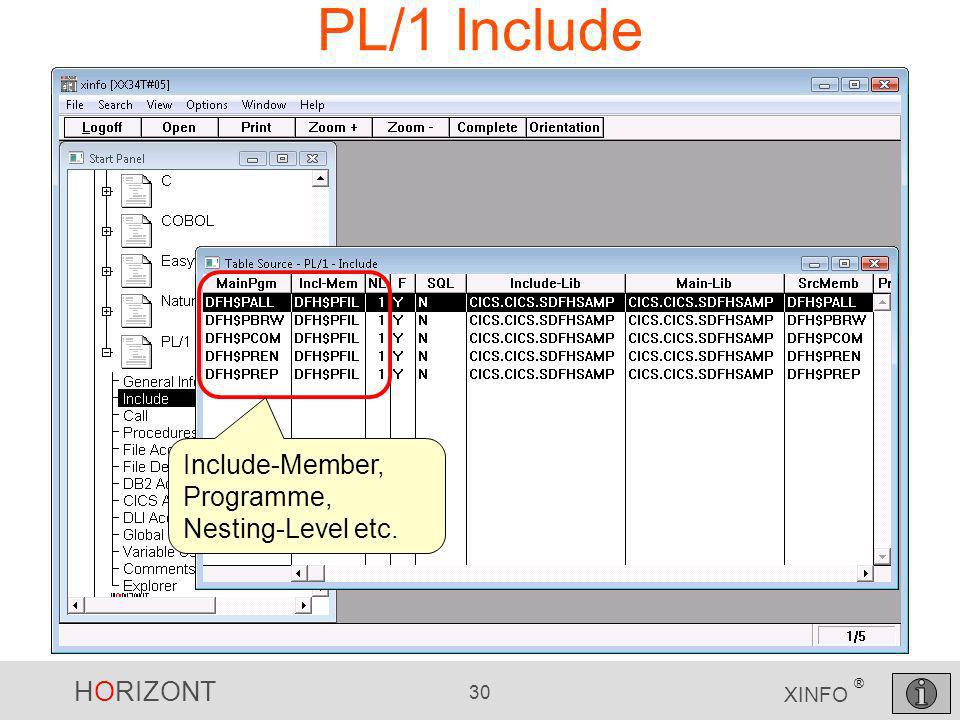

30 HORIZONT 30 XINFO ® PL/1 Include Include-Member, Programme, Nesting-Level etc.

31 HORIZONT 31 XINFO ® PL/1 Include Browse Funktionen zur Anzeige der Source-Member

32 HORIZONT 32 XINFO ® PL/1 Include Inhalt des Include- Members

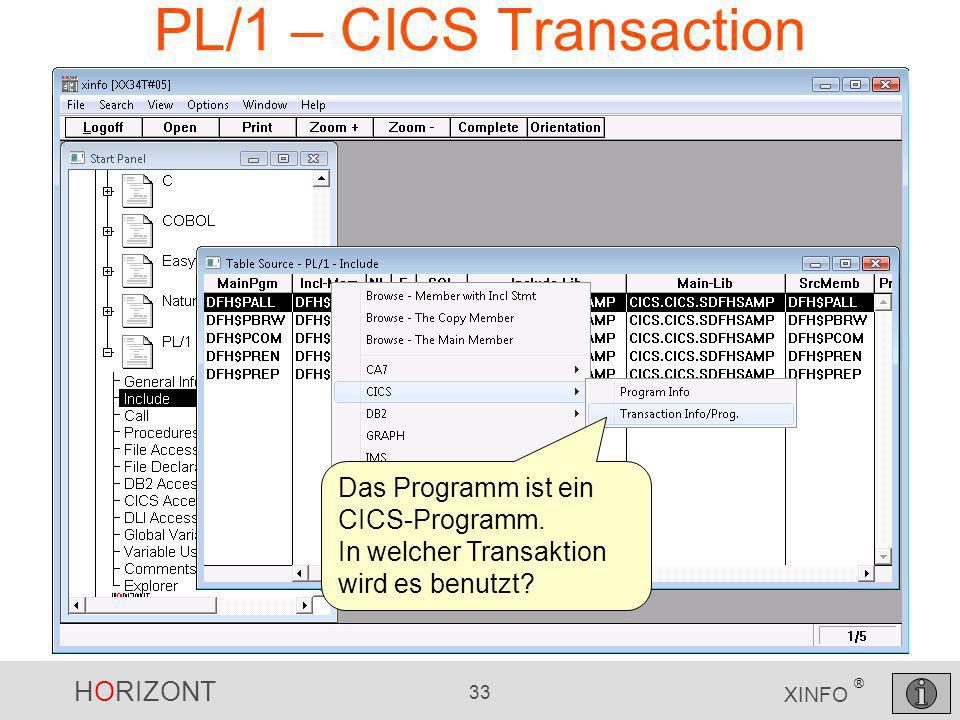

33 HORIZONT 33 XINFO ® PL/1 – CICS Transaction Das Programm ist ein CICS-Programm. In welcher Transaktion wird es benutzt?

34 HORIZONT 34 XINFO ® PL/1 - CICS Transaction Programm, Transaktion etc.

35 HORIZONT 35 XINFO ® CICS - SMF Informationen Transaktion Startzeit, Endezeit Storage, CPU-Time etc. Programm

36 HORIZONT 36 XINFO ® Assembler Calls Suchkriterien eingeben

37 HORIZONT 37 XINFO ® Assembler Calls Programm Gerufenes Programm Parameter CALL, LINK, LOAD etc.

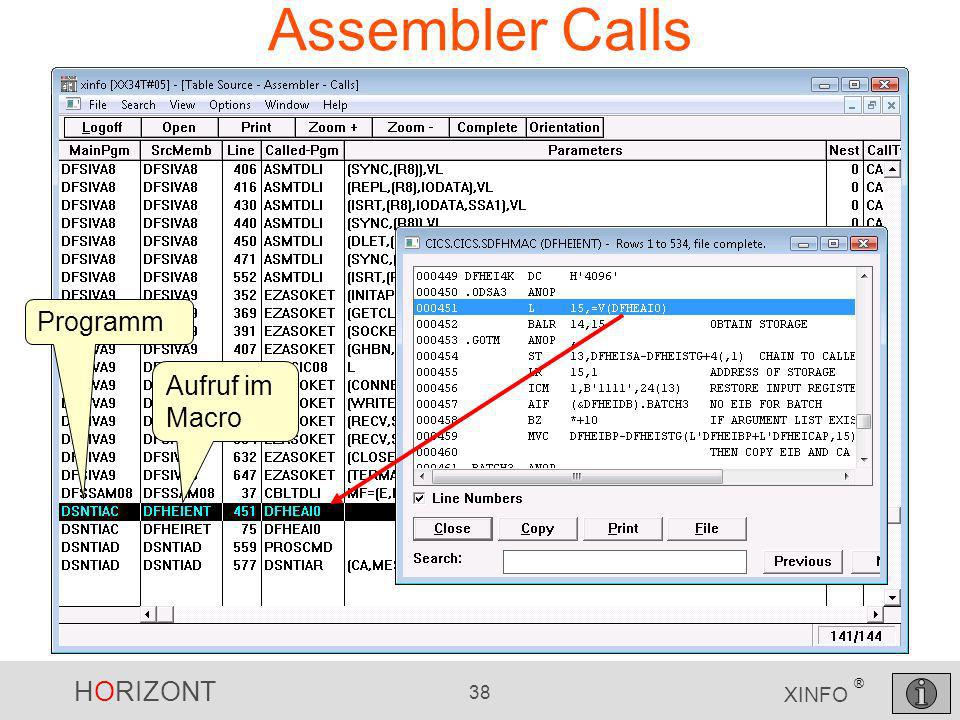

38 HORIZONT 38 XINFO ® Assembler Calls Programm Aufruf im Macro

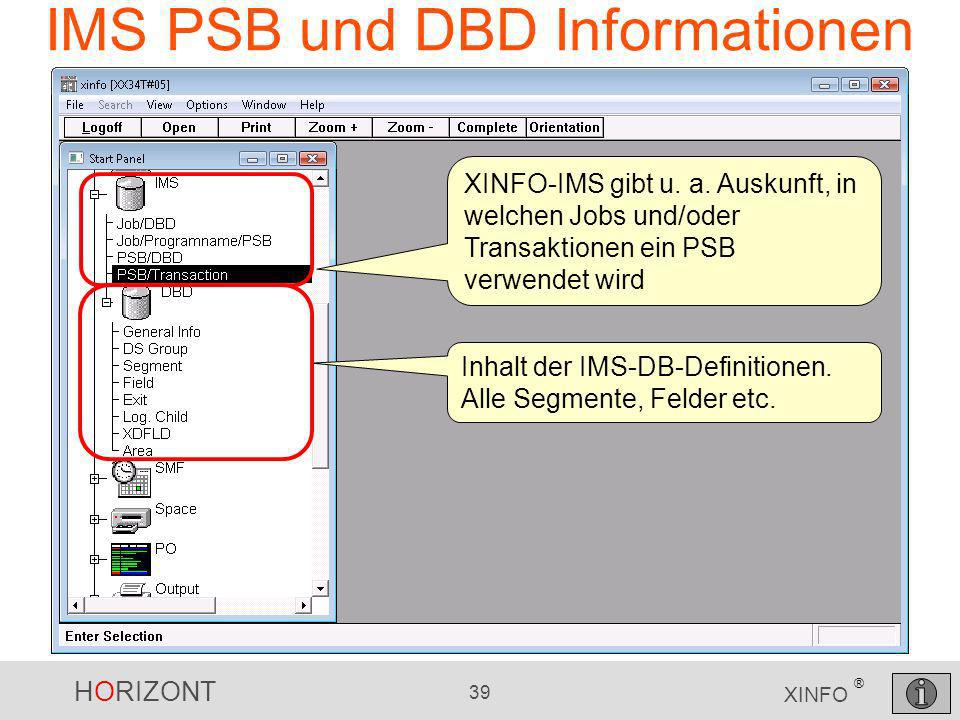

39 HORIZONT 39 XINFO ® IMS PSB und DBD Informationen XINFO-IMS gibt u. a. Auskunft, in welchen Jobs und/oder Transaktionen ein PSB verwendet wird Inhalt der IMS-DB-Definitionen. Alle Segmente, Felder etc.

40 HORIZONT 40 XINFO ® Java Methoden Welche Methoden gibt es in der Klasse activator?

41 HORIZONT 41 XINFO ® Java Methoden Detailansicht einer Methode mit den Attributen und Parametern

42 HORIZONT 42 XINFO ® Eclipse Plugin Source code in Eclipse Begriff markieren und rechte Maus

43 HORIZONT 43 XINFO ® Eclipse Plugin Über das XINFO-Menü bekommt man Zugriff auf alle XINFO Daten Hier z.B., welche Programme verwenden dieses SQL-Include?

44 HORIZONT 44 XINFO ® Eclipse Plugin Das Ergebnis

45 HORIZONT 45 XINFO ® Zusammenfassung XINFO gibt Auskunft: Wie Programme in die Produktion eingebunden sind und wann sie laufen Wann und wie Batch- oder CICS-Programme gelaufen sind und welche Ressourcen sie benötigt haben Welche Datenbanken und Tabellen von welchen Programmen verarbeitet werden Welche Komponenten, Includes, Unterprogramme, Methoden etc. Ihre Programme verwenden bzw. wo diese verwendet werden XINFO hilft Ihnen z.B. bei der: Fehleranalyse Impact-Analyse Aufwandschätzung in Projekten XINFO ist ein Informations- und Dokumentationssystem für den RZ-Betrieb und die Anwendungsentwicklung

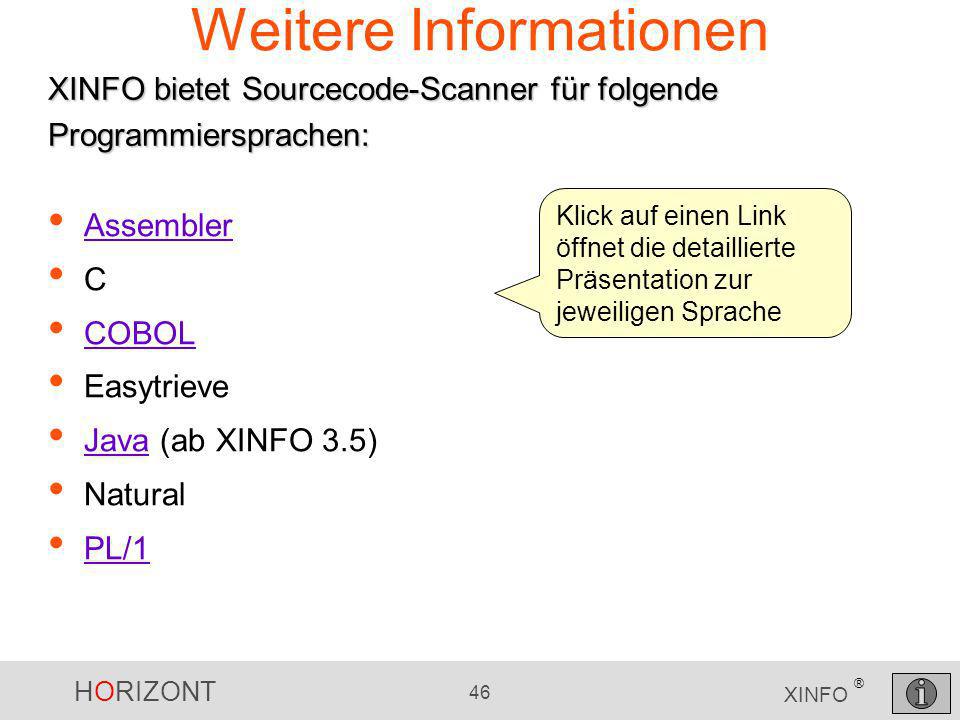

46 HORIZONT 46 XINFO ® Weitere Informationen Assembler C COBOL Easytrieve Java (ab XINFO 3.5) Java Natural PL/1 XINFO bietet Sourcecode-Scanner für folgende Programmiersprachen: Klick auf einen Link öffnet die detaillierte Präsentation zur jeweiligen Sprache

47 HORIZONT 47 XINFO ® Vielen Dank für Ihre Aufmerksamkeit! HORIZONT Software für Rechenzentren Garmischer Str. 8 D München Tel ++49(0)89 / Das IT - Informationssystem XINFO
