1 HORIZONT 1 XINFO ® Das IT - Informationssystem TWS z/OS Beispiele HORIZONT Software für Rechenzentren Garmischer Str. 8 D München Tel ++49(0)89 / XINFO

2 HORIZONT 2 XINFO ® XINFO und TWS z/OS (früher OPC) Aufträge, Funktionsstellen, Workstations, Kalender, Perioden Abhängigkeiten und Spezielle Ressourcen Variable, OI, ETT Tages- und Langzeitplan Die TWS-Schnittstelle analysiert die TWS z/OS Datenbasis, den Tagesplan, den Langzeitplan und liefert damit folgende Daten: Die folgenden Folien zeigen Beispiele des XINFO- Windows-Dialogs. Die Beispiele lassen sich entsprechend mit dem XINFO-ISPF-Dialog umsetzen. Hinweis: Bitte beachten Sie, dass Ihre XINFO-Version nicht 100%ig mit den Beispielen übereinstimmen muss.

3 HORIZONT 3 XINFO ® XINFO Startpanel Wählen Sie TWS (bzw. OPC) aus der Display-Liste…

4 HORIZONT 4 XINFO ® TWS - Displays Die Displays für TWS (bzw. OPC) …

5 HORIZONT 5 XINFO ® TWS - Sie wollen wissen Welche Aufträge verwenden die Periode MONTH? Ob es Zeitjobs ohne TIME DEPENDENT=Y gibt? Welche Nachfolger eine Operation hat? Gibt es ETTs, deren Aufträge nicht mehr existieren? Ob es undefinierte Vorgänger gibt (NOTFND)? Welche OIs gelöscht werden können? Gibt es Perioden, die nicht mehr verwendet werden? Welche Kalender den 15. August als "frei" definiert haben? usw… Welche Operationen die Spezielle Ressource XYZ verwenden? Wie man einen Jobnetzplan mit allen Nachfolgern erstellt?

6 HORIZONT 6 XINFO ® TWS - Sie wollen wissen Wann eine Applikation eingeplant wird? (in Kalenderform) Welche Operationen im Juli mit Fehler geendet haben? Welche Operationen zwischen 01:00 und 02:00 geplant sind? Ob der Langzeitplan manuell geändert wurde? Wie man Batchloader-Anweisungen erstellt? Welche Vor- und (!) Nachläufer eine Operation hat?

7 HORIZONT 7 XINFO ® TWS - Suche nach Perioden...wählen Sie "Run Cycles" Um nach Perioden zu suchen…

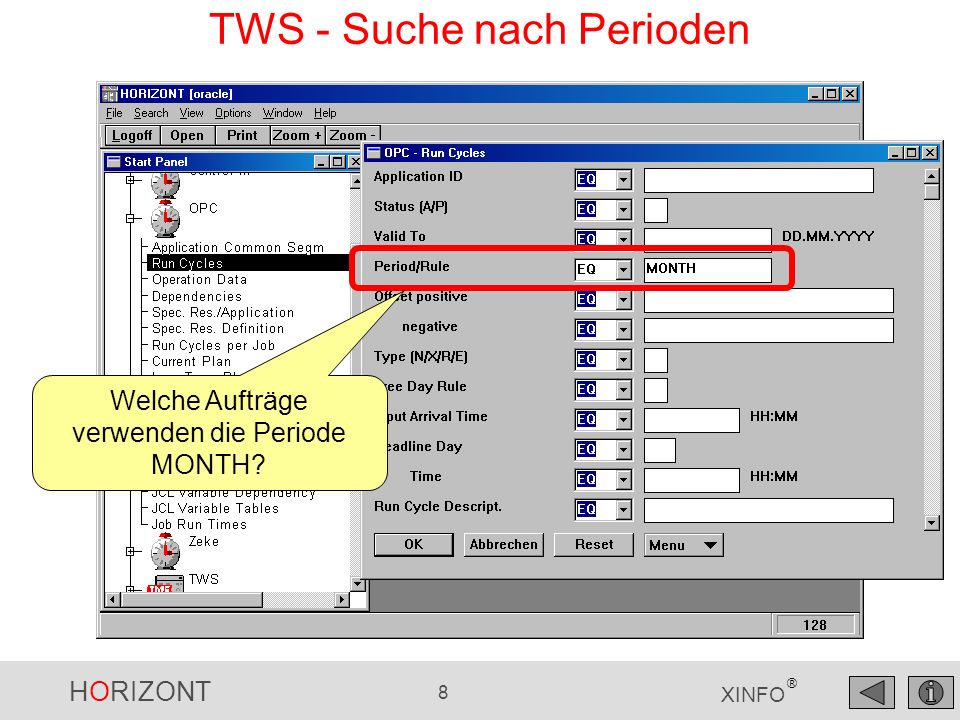

8 HORIZONT 8 XINFO ® TWS - Suche nach Perioden Welche Aufträge verwenden die Periode MONTH?

9 HORIZONT 9 XINFO ® Auftrags- Status Periode Perioden-Type, Feiertagsregel etc. TWS - Ergebnis Perioden

10 HORIZONT 10 XINFO ®...wählen Sie "Operation Data" Um nach zeitabhängigen Operationen zu suchen... TWS - Suche nach zeitabhängigen Operationen

11 HORIZONT 11 XINFO ® TWS - Suche nach zeitabhängigen Operationen Scroll down für weitere Suchkriterien

12 HORIZONT 12 XINFO ® TWS - Suche nach zeitabhängigen Operationen NB bedeutet Not Blank Welche Operationen sind "TIME DEPENDEND=N", aber haben eine Startzeit?

13 HORIZONT 13 XINFO ® Workstation-Id Operationsnummer TWS - Ergebnis Operationen PS: Falls die die Maus über eine Spalte bewegen… …bekommen Sie den ganzen Spaltennamen angezeigt Auftrags-Id

14 HORIZONT 14 XINFO ®...wählen Sie "Dependencies"… Um nach Vorgängern zu suchen... TWS - Suche nach Vorgänger

15 HORIZONT 15 XINFO ® TWS - Suche nach NOTFND Welche Vorgänger gibt es überhaupt nicht mehr? Hinweis: -NOTFND- wird von XINFO eingefügt.

16 HORIZONT 16 XINFO ® Jobs mit Vorgängern... TWS - Ergebnis Vorgänger …die nicht mehr existieren

17 HORIZONT 17 XINFO ®...wählen Sie "Dependencies" Um Nachfolger zu finden... TWS - Suche nach Nachfolgern

18 HORIZONT 18 XINFO ® TWS - Suche nach Nachfolger Welche Nachfolger hat der Job P390K4?

19 HORIZONT 19 XINFO ® TWS - Ergebnis Nachfolger Vorgänger... …and Nachfolger

20 HORIZONT 20 XINFO ®...wählen Sie GRAPH, dann "TWS Job Netplan" Um die Vorgänger und Nachfolger einer Ausgangsoperation zu erhalten... TWS - Jobnetzplan mit Vorgängern oder Nachfolgern

21 HORIZONT 21 XINFO ® TWS - Jobnetzplan mit Vorgängern oder Nachfolgern die Ausgangsoperation(en) angeben… …und dann die gewünschte Stufenanzahl für die Vorgänger und Nachfolger angeben

22 HORIZONT 22 XINFO ® Das Ergebnis ist ein Job Netzplan mit allen Vorgängern und Nachfolgern des Jobs XXRJUP TWS - Jobnetzplan mit Vorgängern oder Nachfolgern

23 HORIZONT 23 XINFO ®......""Spec.Res./Aufträge" Um nach Speziellen Ressourcen zu Suchen... TWS - Suche nach Spezielle Ressourcen

24 HORIZONT 24 XINFO ® TWS - Suche nach Spezielle Ressourcen Welche Spezielle Ressourcen werden verwendet?

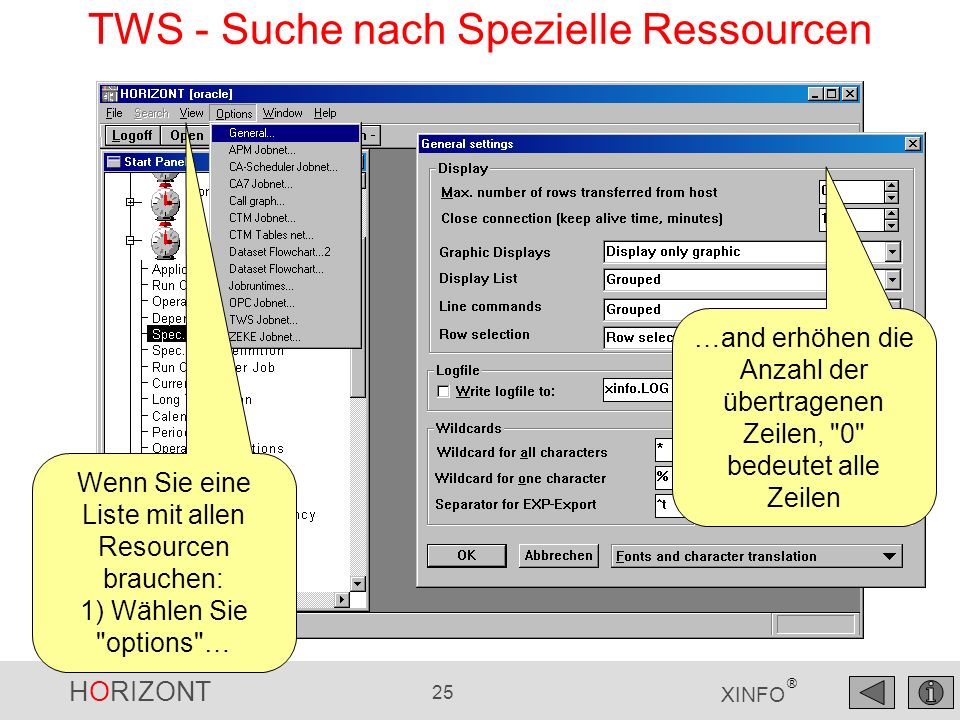

25 HORIZONT 25 XINFO ® TWS - Suche nach Spezielle Ressourcen Wenn Sie eine Liste mit allen Resourcen brauchen: 1) Wählen Sie "options"… …and erhöhen die Anzahl der übertragenen Zeilen, "0" bedeutet alle Zeilen

26 HORIZONT 26 XINFO ® Auftrags-Id Job TWS - Ergebnis Spezielle Ressourcen Resourcen

27 HORIZONT 27 XINFO ®...""Group"… TWS - Ergebnis Spezielle Ressourcen dann "Special Resources"…

28 HORIZONT 28 XINFO ®...wählen Sie "Periods" Um Perioden zu finden... TWS - Suche nach Perioden-Definitionen

29 HORIZONT 29 XINFO ® TWS - Suche nach Perioden-Definitionen Suche nach allen Perioden mit einem "End Date Interval" kleiner als 1998

30 HORIZONT 30 XINFO ® All Perioden, die seit 1998 nicht mehr gültig sind TWS - Ergebnis Perioden-Definitionen

31 HORIZONT 31 XINFO ® Gibt es überhaupt Aufträge, die diese Perioden verwenden? Wählen Sie den "All"-Befehl, um das gewünschte Ergebnis zu erhalten… TWS - Ergebnis Perioden-Definitionen

32 HORIZONT 32 XINFO ® Alle Aufträge, die diese Perioden verwenden TWS - Ergebnis Aufträge

33 HORIZONT 33 XINFO ® Um nach Kalendern zu suchen... TWS - Suche nach Kalender-Daten Wählen Sie Calendar

34 HORIZONT 34 XINFO ® TWS - Suche nach Kalender-Daten Zeige alle Kalender, in denen der ein Feiertag ist

35 HORIZONT 35 XINFO ® TWS - Ergebnis Kalender Falls es einmal einen Fehler geben sollte: Bitte lesen Sie die Fehlermeldungen (hier: Die Tabelle existiert nicht), und fragen Sie dann ggf. Ihren XINFO- Adminitrator

36 HORIZONT 36 XINFO ®...wählen Sie "ETT criteria" Um nach ETTs zu suchen… TWS - Suche nach ETTs

37 HORIZONT 37 XINFO ® Zeige alle ETTs, bei denen der Auftrag nicht mehr existiert TWS - Suche nach ETTs Hinweis: Der Wert N für nicht- existierende Aufträge wird von XINFO eingefügt.

38 HORIZONT 38 XINFO ® TWS - Ergebnis ETTs

39 HORIZONT 39 XINFO ® Um nach OIs zu suchen... TWS - Suche nach OIs...wählen Sie "Operator Instructions"

40 HORIZONT 40 XINFO ® TWS - Suche nach OIs Suche nach all OI- Definitionen, die seit dem ungültig sind

41 HORIZONT 41 XINFO ® TWS - Ergebnis OIs

42 HORIZONT 42 XINFO ® TWS - Suche nach OIs Suche nach allen OIs, bei denen die Operation nicht existiert? Hinweis: Der Wert N für nicht-existierende Operationen wird von XINFO eingefügt.

43 HORIZONT 43 XINFO ® TWS - Ergebnis OIs

44 HORIZONT 44 XINFO ® TWS - Suche nach LTP-Daten... "Long term Plan" wählen Für die Suche im LTP...

45 HORIZONT 45 XINFO ® Suche alle Aufträge, die manuell geändert wurden TWS - Suche nach LTP-Daten

46 HORIZONT 46 XINFO ® TWS - Ergebnis LTP-Daten Es gibt keine manuell geänderten Aufträge!

47 HORIZONT 47 XINFO ®...wählen Sie "Current Plan" Um nach im Tagesplan nach geplanten Startzeiten zu suchen... TWS - Suche nach geplanten Startzeiten

48 HORIZONT 48 XINFO ® Geben Sie dazu "99" an, um ein weiteres Eingabepanel zu erhalten... TWS - Suche nach geplanten Startzeiten Welche Operationen sind zwischen 19:00 und 20:00 geplant? …das Panel für weitere Eingabemöglichkeiten…

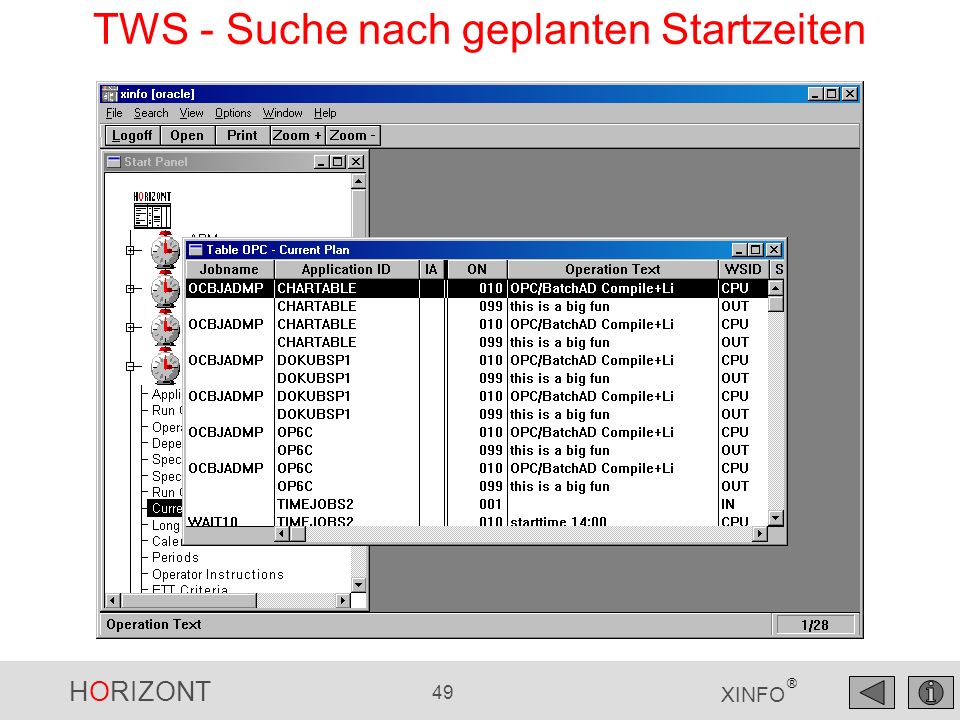

49 HORIZONT 49 XINFO ® TWS - Suche nach geplanten Startzeiten

50 HORIZONT 50 XINFO ®...wählen Sie "Job Run Times" Um nach Jobläufen zu suchen... TWS - Suche nach Fehlerjobs

51 HORIZONT 51 XINFO ® Geben Sie "99" bei "Job Start Time" ein...and bei "Status=E"... TWS - Suche nach Fehlerjobs …ein weiteres Panel für die Startzeiten wird angezeigt…

52 HORIZONT 52 XINFO ® GE: Von LE: bis Felder logisch mit UND verbinden TWS - Suche nach Fehlerjobs

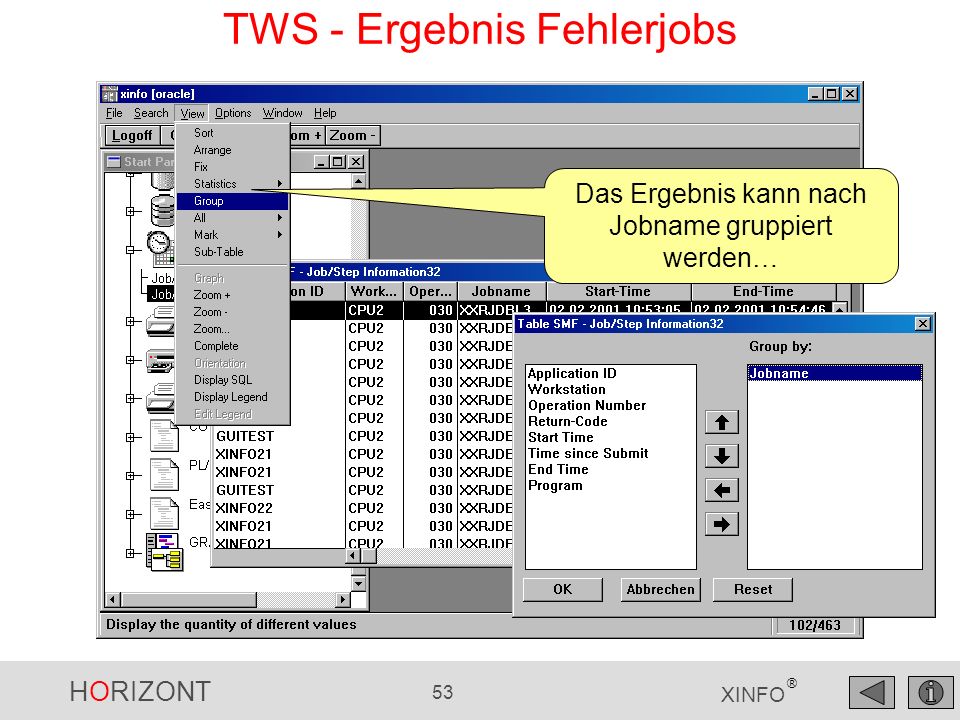

53 HORIZONT 53 XINFO ® Das Ergebnis kann nach Jobname gruppiert werden… TWS - Ergebnis Fehlerjobs

54 HORIZONT 54 XINFO ® TWS - Ergebnis Fehlerjobs

55 HORIZONT 55 XINFO ® Hinweis: Dieses Display muss zuerst einmal vom XINFO-Administrator angelegt werden. TWS - Spezielle Ressourcen History

56 HORIZONT 56 XINFO ® TWS - Spezielle Ressource History z.B. suche nach allen Jobs welche die Spezielle Ressource DSN1 am verwendet haben.

57 HORIZONT 57 XINFO ® Das Ergebnis, sortiert nach Job-Startzeit TWS - Spezielle Ressource History

58 HORIZONT 58 XINFO ® TWS – Both Dependencies mit DP bekommen Sie alle direkten (!) Vorläufer und Nachläufer der Operation angezeigt anders neu Hinweis: Diese Funktion ist nur im ISPF-Dialog möglich!

59 HORIZONT 59 XINFO ® TWS – Both Dependencies anders neu Lev(el) = 0 ausgewählte Operation 1 direkter Vorläufer (Predecessor) 2 direkte Nachläufer (Succcessor)

60 HORIZONT 60 XINFO ® TWS – Both Dependencies anders neu Das Zeilenkommando DP können Sie erneut anrwenden und sich so durch die Abhängigkeiten bewegen

61 HORIZONT 61 XINFO ® TWS – Both Dependencies anders neu Lev(el) = 0 ausgewählte Operation 4 direkte Vorläufer (Predecessor) 1 direkter Nachläufer (Succcessor)

62 HORIZONT 62 XINFO ® TWS – Both Dependencies anders neu Wenn bei Zeilen mit Lev(el)=1 das Feld Application Id gefüllt ist, sind das externe Vorläufer oder externe Nachläufer

63 HORIZONT 63 XINFO ® TWS Gendays-Kommando wenn Sie in einer OPC- bzw. TWS-Anzeige sind, können Sie das Zeilenkommando G (für GENDAYS) aufrufen,... anders Hinweis: Diese Funktion ist nur im ISPF-Dialog möglich!

64 HORIZONT 64 XINFO ® TWS Gendays-Kommando..., erscheint ein PopUp-Panel. Hier können Sie den gewünschten Zeitraum angeben, z.B. für die Jahre 2004 und 2005 anders

65 HORIZONT 65 XINFO ® TWS Gendays-Kommando In Form eines Kalenders werden Ihnen die Lauftage der Applikation (Jobnetzes) angezeigt anders

66 HORIZONT 66 XINFO ® TWS Gendays-Kommando mit F7/F8 können Sie nach unten/oben blättern anders

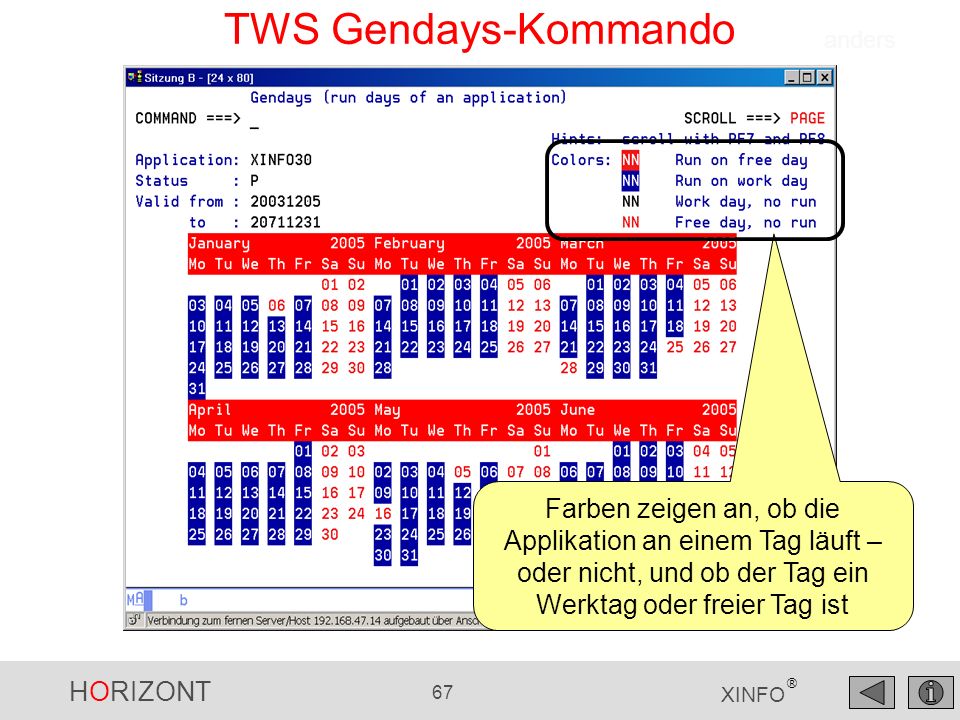

67 HORIZONT 67 XINFO ® TWS Gendays-Kommando Farben zeigen an, ob die Applikation an einem Tag läuft – oder nicht, und ob der Tag ein Werktag oder freier Tag ist anders

68 HORIZONT 68 XINFO ® TWS Gendays-Kommando Tag ist ein Werktag. Applikation wird an dem Tag geplant. anders

69 HORIZONT 69 XINFO ® TWS Gendays-Kommando Tag ist ein Werktag. Applikation wird nicht an dem Tag geplant. anders

70 HORIZONT 70 XINFO ® TWS Gendays-Kommando Tag ist ein freier Tag. Applikation wird an dem Tag geplant. anders

71 HORIZONT 71 XINFO ® TWS Gendays-Kommando Tag ist ein freier Tag. Applikation wird nicht an dem Tag geplant. anders

72 HORIZONT 72 XINFO ® TWS - Batchloader-Anweisungen erstellen... z.B. Option 1 bis 7 wählen anders Hinweis: Diese Funktion ist nur im ISPF-Dialog möglich!

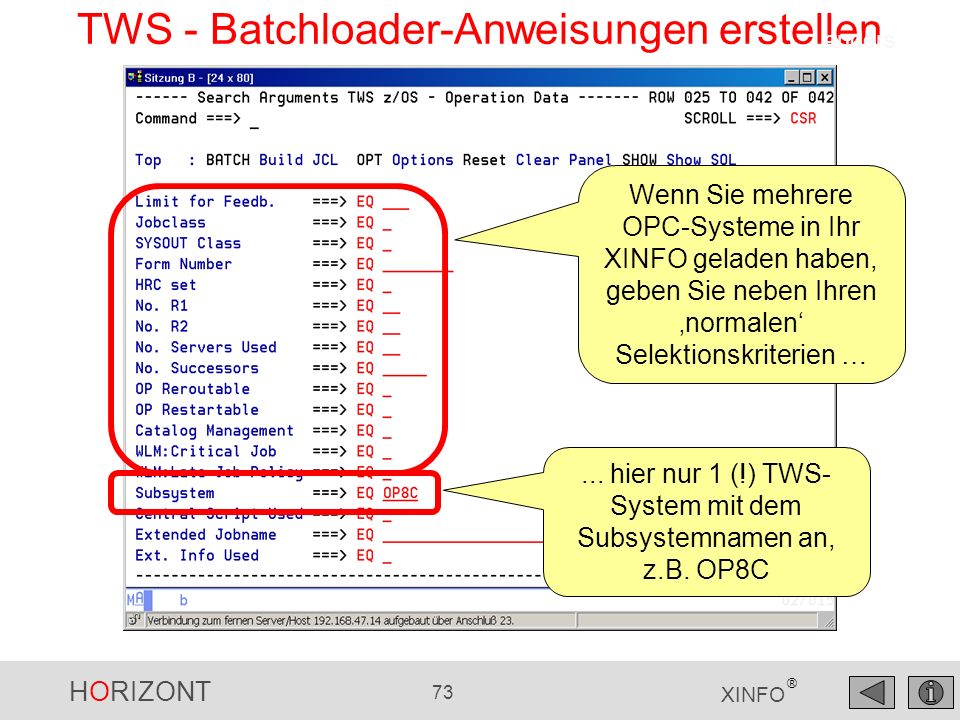

73 HORIZONT 73 XINFO ® TWS - Batchloader-Anweisungen erstellen Wenn Sie mehrere OPC-Systeme in Ihr XINFO geladen haben, geben Sie neben Ihren normalen Selektionskriterien …... hier nur 1 (!) TWS- System mit dem Subsystemnamen an, z.B. OP8C anders

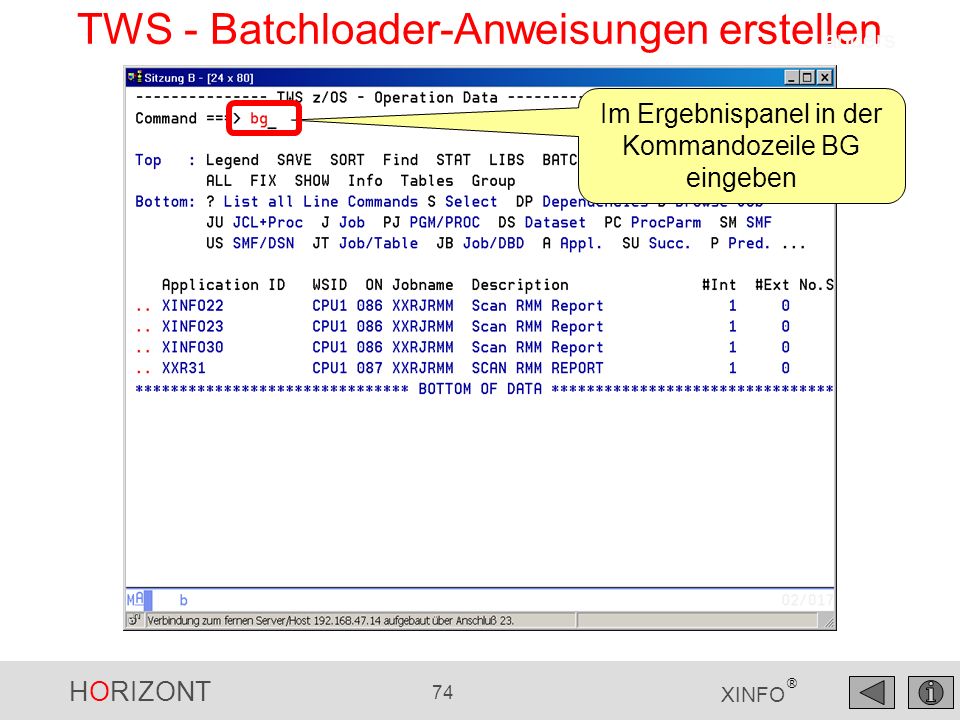

74 HORIZONT 74 XINFO ® TWS - Batchloader-Anweisungen erstellen Im Ergebnispanel in der Kommandozeile BG eingeben anders

75 HORIZONT 75 XINFO ® TWS - Batchloader-Anweisungen erstellen Im folgenden Popup-Panel bestimmen, ob Batchloaderanweisungen für Aufträge (AD) und/oder OI erstellt werden sollen. anders

76 HORIZONT 76 XINFO ® TWS - Batchloader-Anweisungen erstellen Den generierten Job starten. Die Ergebnise werden in die Datei userid.XINFO.BATCHL geschrieben. anders

77 HORIZONT 77 XINFO ® TWS - Batchloader-Anweisungen erstellen Näheres zu den Batchloader- Anweisungen entnehmen Sie bitte der TWS-Literatur. Das Ergebnis sieht z.B. so aus. anders

78 HORIZONT 78 XINFO ® Haben Sie noch Fragen zu TWS? Ja? bitte an

79 HORIZONT 79 XINFO ® Vielen Dank für Ihre Aufmerksamkeit! HORIZONT Software für Rechenzentren Garmischer Str. 8 D München Tel ++49(0)89 / Das IT - Informationssystem XINFO
