1 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand Oktober 2009 1 Mikrocomputertechnik Jürgen Walter EVA-WIE-Quickie Eingabe – Verarbeitung - Ausgabe

2 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand Oktober 2009 2 Lernziele: Schreiben / Editieren eines 8051 Programmes in 8051-Assembler Kompilieren, übertragen Test – Debuggen eines 8051 Programmes

3 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand Oktober 2009 3 Voraussetzungen

4 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand Oktober 2009 4 EVA läuft! IDE Entwicklungsumgebung (muss installiert sein) WAS? Wie? Assemblieren – Linken - Locater Befehle übersetzen - die Programme zusammenbinden - Programmspeicheradressen festlegen Debuggen Das Programm auf Controller / Simulator übertragen Das Programm testen Andere Personen testen / überprüfen der Dokumentation

5 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand Oktober 2009 5 EVA: Eingabe – Verarbeitung – Ausgabe 1 T1 Eingang + Vcc GND Im ControllerPeripherie P1.1 L1 Ausgang P3.2 R1 R2

6 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand Oktober 2009 6 EVA: Eingabe – Verarbeitung – Ausgabe 2 T1 Eingang + Vcc GND Im ControllerPeripherie P1.1 L1 Ausgang P3.2 R1 R2

7 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand Oktober 2009 7 Befehle editieren Wie wird es gemacht? jmp MARKE;springe nach MARKE jb P#.#,MARKE;Wenn P#.# 1 gehe zu MARKE jnb P#.#,MARKE;Wenn P#.# 0 gehe zu MARKE setb P#.#;Setze P#.# auf 1 clr P#.#, ;Setze P#.# auf 0

8 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand Oktober 2009 8 Befehle kompilieren Kompilieren Hardware über USB anschließen

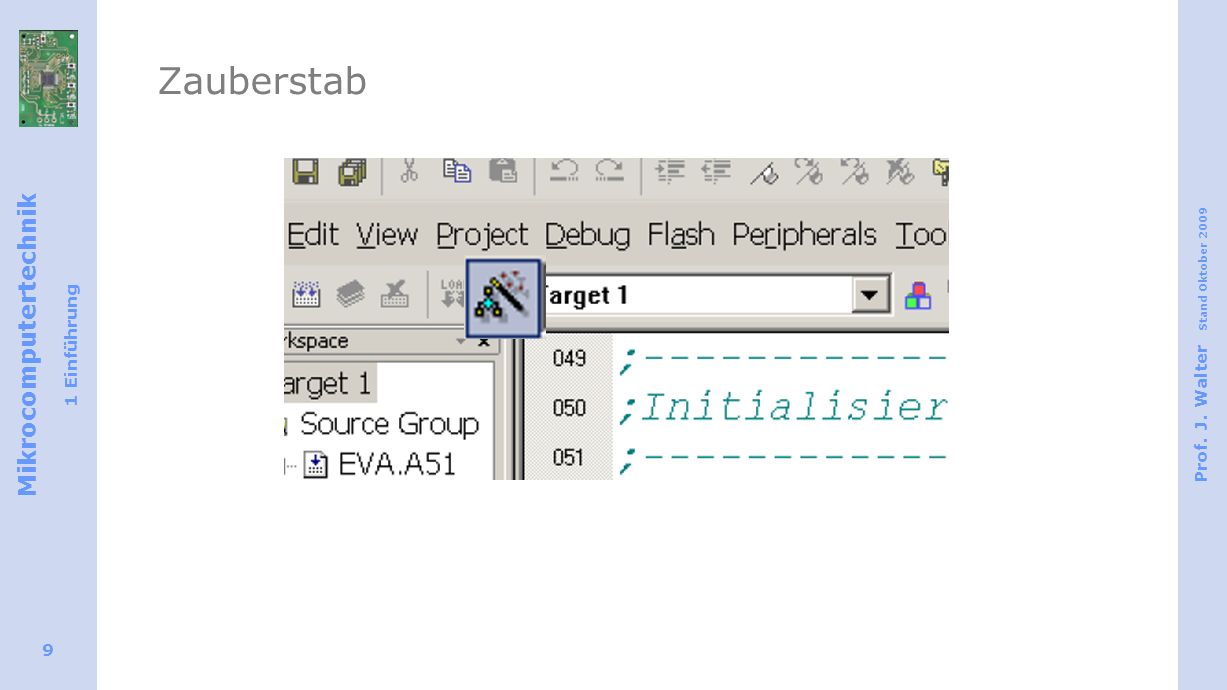

9 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand Oktober 2009 9 Zauberstab

10 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand Oktober 2009 10 Debuggen Debug - Test

11 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand Oktober 2009 11 Testen Das Programm debuggen F11 – Einzelschritt F5 – Programm starten

12 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand Oktober 2009 12 Tipps – Debug – Simulator 8051 Real-Time einstellen Periodic Windows Update einschalten

13 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand Oktober 2009 13 ÜBUNGEN: 8051-Core-Hardware Ü01: EVA_L123 Mit T1 werden L1, L2, L3 ein- und ausgeschaltet L2 an P3.3, L3 an P3.4 Ü02: EIN_AUS Mit T1 wird L1 eingeschaltet, mit T2 wird L1 ausgeschaltet. T2 liegt an P1.2 Ü03: EIN_AUS_L123 Mit T1 wird L1 eingeschaltet, mit T2 wird L1, L2, L3 ausgeschaltet.

14 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand Oktober 2009 14 Quickies – schnell und intensiv lernen Ziel erreicht! Eva Eingabe Verarbeitung Ausgabe
