1 Workshop

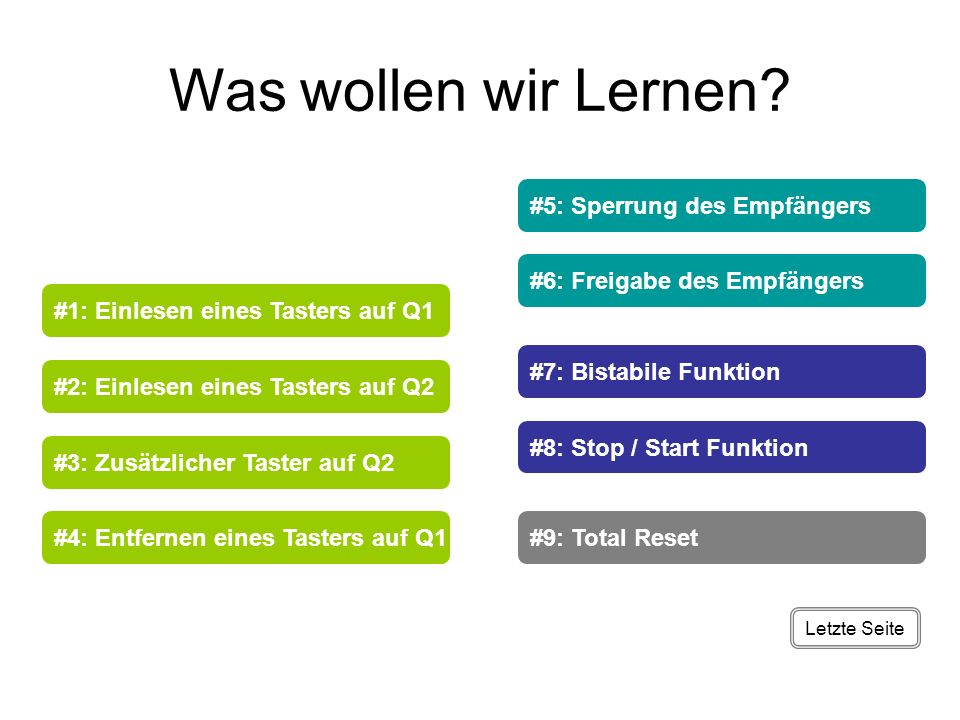

2 Was wollen wir Lernen? #1: Einlesen eines Tasters auf Q1 #2: Einlesen eines Tasters auf Q2 #3: Zusätzlicher Taster auf Q2 #5: Sperrung des Empfängers #6: Freigabe des Empfängers #9: Total Reset #4: Entfernen einer Taste von Q1 #7: Bistabile Funktion #8: Stop / Start Funktion Letzte Seite

3 #1 Einlesen eines Tasters auf Q1 -Einlesen der grünen Taste auf Q1 -Q1 in Monostabil

4 #1 Einlesen eines grünen Tasters auf Q1 Dauerlicht Grün Blinklicht Grün

5 #1 Einlesen eines grünen Tasters auf Q1: Simulator Diese Demo benötigt einige Zeit zum Datenload, bitte warten….

6 #1 Einlesen eines grünen Tasters auf Q1: Its your Turn! Zurück zum Menü Do it yourself ! Dauerlicht Grün Blinklicht Grün

7 Was wollen wir Lernen? #1: Einlesen eines Tasters auf Q1 #2: Einlesen eines Tasters auf Q2 #3: Zusätzlicher Taster auf Q2 #5: Sperrung des Empfängers #6: Freigabe des Empfängers #9: Total Reset #4: Entfernen eines Tasters auf Q1 #7: Bistabile Funktion #8: Stop / Start Funktion Letzte Seite

8 #2 Einlesen eines Tasters auf Q2 -Einlesen des roten Tasters auf Q2 -Q2 in Monostabil

9 #2 Einlesen eines Tasters auf Q2 Dauerlicht Grün Blinklicht Grün

10 #2 Einlesen eines roten Tasters auf Q2: Simulator Diese Demo benötigt einige Zeit zum Datenload, bitte warten…..

11 #2 Einlesen eines roten Tasters auf Q2: Its your Turn! Zurück zum Menü Do it yourself ! Dauerlicht Grün Blinklicht Grün

12 Was wollen wir Lernen? #1: Einlesen eines Tasters auf Q1 #2: Einlesen eines Tasters auf Q2 #3: Zusätzlicher Taster auf Q2 #5: Sperrung des Empfängers #6: Freigabe des Empfängers #9: Total Reset #4: Entfernen eines Tasters auf Q1 #7: Bistabile Funktion #8: Stop / Start Funktion Letzte Seite

13 #3 Einlesen eines zusätzlichen Tasters auf Q2 -Blauer Taster als Zusatz zu dem roten Taster auf Q2 -Q2 in Monostabil

14 #3 Zusätzlicher Taster auf Q2 Dauerlicht Grün Blinklicht Grün (als Zusatz zu dem roten Taster)

15 #3 Zusätzlicher Taster auf Q2: Simulator Diese Demo benötigt einige Zeit zum Datenload, bitte warten...

16 #3 Zusätzlicher Taster auf Q2 Zurück zum Menü Do it yourself ! Dauerlicht Grün Blinklicht Grün

17 Was wollen wir Lernen? #1: Einlesen eines Tasters auf Q1 #2: Einlesen eines Tasters auf Q2 #3: Zusätzlicher Taster auf Q2 #5: Sperrung des Empfängers #6: Freigabe des Empfängers #9: Total Reset #4: Entfernen eines Tasters auf Q1 #7: Bistabile Funktion #8: Stop / Start Funktion Letzte Seite

18 #4: Entfernen eines Tasters von Q1 -Entfernung des grünen Tasters von Q1 -Voraussetzung: Grüne Taste ist bereits mit Q1 verbunden (siehe Übung #1)

19 #4 Entfernen eines Tasters von Q1 Dauerlicht Grün Blinklicht Grün

20 #4 Entfernen eines Tasters von Q1: Simulator Dieses Demo benötigt einige Zeit zum Datenload, bitte warten..

21 #4 Entfernen eines Tasters von Q1: Its your Turn! Zurück zum Menü Do it yourself ! Dauerlicht Grün Blinklicht Grün

22 Was wollen wir Lernen? #1: Einlesen eines Tasters auf Q1 #2: Einlesen eines Tasters auf Q2 #3: Zusätzlicher Taster auf Q2 #5: Sperrung des Empfängers #6: Freigabe des Empfängers #9: Total Reset #4: Entfernen eines Tasters auf Q1 #7: Bistabile Funktion #8: Stop / Start Funktion Letzte Seite

23 #5: Sperren des Empfängers - Sperren des Empfängers

24 #5 Sperren des Empfängers Hardware Sperre: Software Sperre:

25 #5: Sperren des Empfängers: Simulator Diese Demo benötigt einige Zeit zum Datenload, bitte warten.

26 #5: Sperre des Empfängers: Its your Turn! Zurück zum Menü Do it yourself !

27 Was wollen wir Lernen? #1: Einlesen eines Tasters auf Q1 #2: Einlesen eines Tasters auf Q2 #3: Zusätzlicher Taster auf Q2 #5: Sperrung des Empfängers #6: Freigabe des Empfängers #9: Total Reset #4: Entfernen eines Tasters auf Q1 #7: Bistabile Funktion #8: Stop / Start Funktion Letzte Seite

28 #6 Freigabe des Empfängers - Voraussetzung: Empfänger ist bereits gesperrt: (siehe Übung #5)

29 #6 Freigabe des Empfängers Drücken & Halten

30 #6 Freigabe des Empfängers: Simulator Diese Demo benötigt einige zeit zum Datenload, bitte warten.

31 #6 Freigabe des Empfängers: Its your Turn! Drücken & Halten Zurück zum Menü Do it yourself !

32 Was wollen wir Lernen? #1: Einlesen eines Tasters auf Q1 #2: Einlesen eines Tasters auf Q2 #3: Zusätzlicher Taster auf Q2 #5: Sperrung des Empfängers #6: Freigabe des Empfängers #9: Total Reset #4: Entfernen eines Tasters auf Q1 #7: Bistabile Funktion #8: Stop / Start Funktion Letzte Seite

33 #7 Bistabile Funktion - Q2 als Bistabile Funktion -Voraussetzung: Rote Taste ist verbunden (siehe Übung #2)

34 #7 Q2 als Bistabil Dauerlicht Grün Blinklicht Grün

35 #7 Set Q2 as Bistable: Simulator Diese Demo benötigt einige Zeit zum Datenload, bitte warten.

36 #7 Q2 als Bistabil: Its your Turn! Dauerlicht Grün Blinklicht Grün Zurück zum Menü Do it yourself !

37 Was wollen wir Lernen? #1: Einlesen eines Tasters auf Q1 #2: Einlesen eines Tasters auf Q2 #3: Zusätzlicher Taster auf Q2 #5: Sperrung des Empfängers #6: Freigabe des Empfängers #9: Total Reset #4: Entfernen eines Tasters auf Q1 #7: Bistabile Funktion #8: Stop / Start Funktion Letzte Seite

38 #8 Stop / Start Funktion - Schritt 1: Q1 als Stop / Start - Schritt 2: Stop = Rote Drucktaste - Schritt 3: Start = Grüne Drucktaste

39 #8-1: Stop / Start von Q1 Dauerlicht Grün Blinklicht Grün

40 #8-2: Setzen des Roten Tasters als Stop Dauerlicht Grün Blinklicht Grün

41 #8-3: Setzen des Grünen Tasters als Start Dauerlicht Grün Blinklicht Grün

42 #8-1: Stop / Start auf Q1: Simulator Diese Demo benötigt einige Zeit zum Datenload, bitte warten.

43 #8-2: Stop auf Q1: Simulator Diese Demo benötigt einige Zeit zum Datenload, bitte warten.

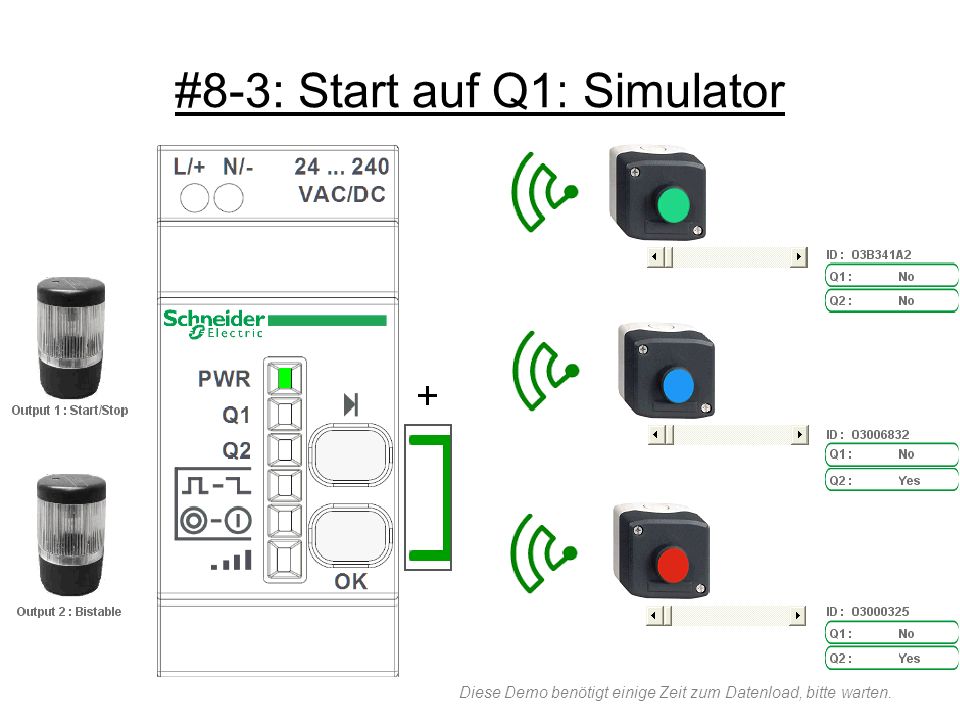

44 #8-3: Start auf Q1: Simulator Diese Demo benötigt einige Zeit zum Datenload, bitte warten.

45 #8: Test der Stop / Start Funktion Diese Demo benötigt einige Zeit zum Datenload, bitte warten.

46 #8: Stop / Start auf Q1. Its your Turn! Zurück zum Menü Do it yourself !

47 Was wollen wir Lernen? #1: Einlesen eines Tasters auf Q1 #2: Einlesen eines Tasters auf Q2 #3: Zusätzlicher Taster auf Q2 #5: Sperrung des Empfängers #6: Freigabe des Empfängers #9: Total Reset #4: Entfernen eines Tasters auf Q1 #7: Bistabile Funktion #8: Stop / Start Funktion Letzte Seite

48 #9 Total Reset - Voraussetzung: alle anderen Eingaben wurden durchgeführt

49 #9: Total Reset Dauerlicht Grün Blinklicht Grün

50 #9: Total Reset: Simulator Diese Demo benötigt einige Zeit zum Datenload, bitte warten.

51 #9: Total Reset: Its your Turn! Zurück zum Menü Do it yourself ! Dauerlicht Grün Blinklicht Grün

52 Was wollen wir Lernen? #1: Einlesen eines Tasters auf Q1 #2: Einlesen eines Tasters auf Q2 #3: Zusätzlicher Taster auf Q2 #5: Sperrung des Empfängers #6: Freigabe des Empfängers #9: Total Reset #4: Entfernen eines Tasters auf Q1 #7: Bistabile Funktion #8: Stop / Start Funktion Letzte Seite

53 X XXXXX Entfernen eines nicht vorhandenen Tasters Drucktaster ist verlorengegangen: Taster muss aus dem Empfänger entfernt werden Drucktaster ID ist bekannt »Die letzten 3 Digits werden für die Indentifikation benötigt »Wird in Binärer Form im Empfänger eingegeben »Siehe Expert Instruction Sheet für mehr Details
