1 Optische Instrumente Linsen und ihre Anwendung Trichter für Lichtwellen: Ihr wichtigstes Merkmal ist die Öffnung, die Linsen lenken die Wellen um

2 Inhalt Auflösungs- und Abbildungs- verbessernde Instrumente Die Abbildungsgleichung Ausblick auf –Lupe –Fernrohr –Mikroskop

3 Brechkraft und Auflösung verbessernde optische Instrumente Brillen korrigieren die Brechkraft bzw. die Abbildung Optische Instrumente verbessern die Auflösung –Lupe –Mikroskop –Fernrohr

4 Das Auge-kurzsichtig Bei Kurzsichtigkeit liegt das scharfe Bild vor der Netzhaut

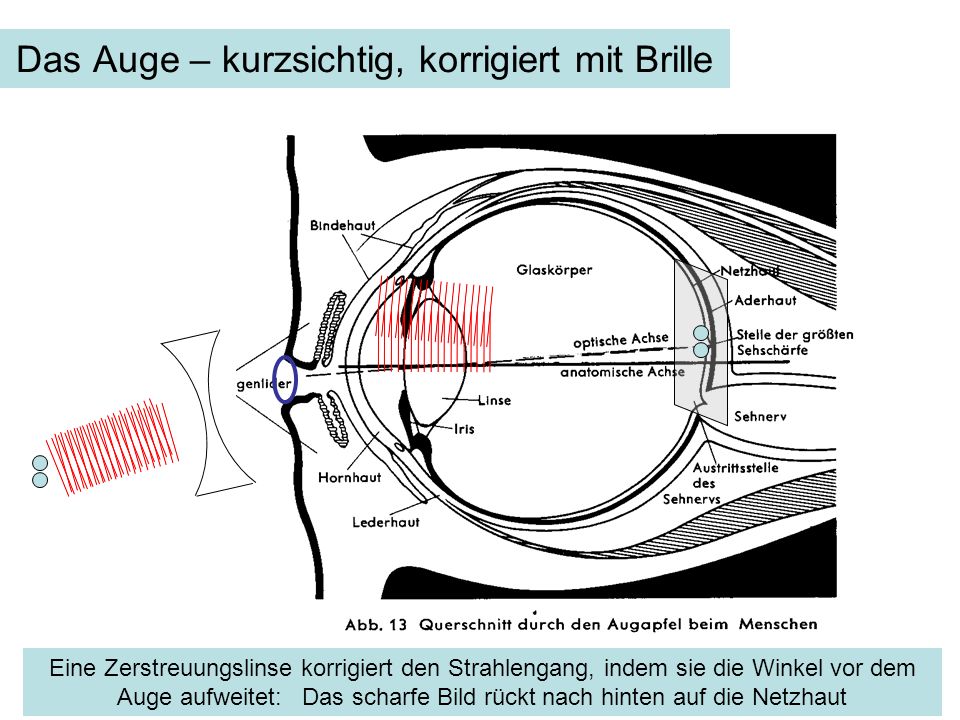

5 Das Auge – kurzsichtig, korrigiert mit Brille Eine Zerstreuungslinse korrigiert den Strahlengang, indem sie die Winkel vor dem Auge aufweitet: Das scharfe Bild rückt nach hinten auf die Netzhaut

6 Brillen: Brechkraft verbessernde optische Instrumente Brillen optimieren die Sehschärfe, wobei die Auflösung im Wesentlichen die eines normalsichtigen Auges ist Im Auge kann der Abstand von der Linse zur Netzhaut zu klein oder zu groß sein, so dass das optimal scharfe Bild des Objekts nicht am Ort der Netzhaut entsteht In diesen Fällen kann man mit Linsen vor dem Auge, den Brillen, die Brechkraft korrigieren, so am Ort der Netzhaut -soweit es die Auflösung zulässt- ein scharfes Bild entsteht

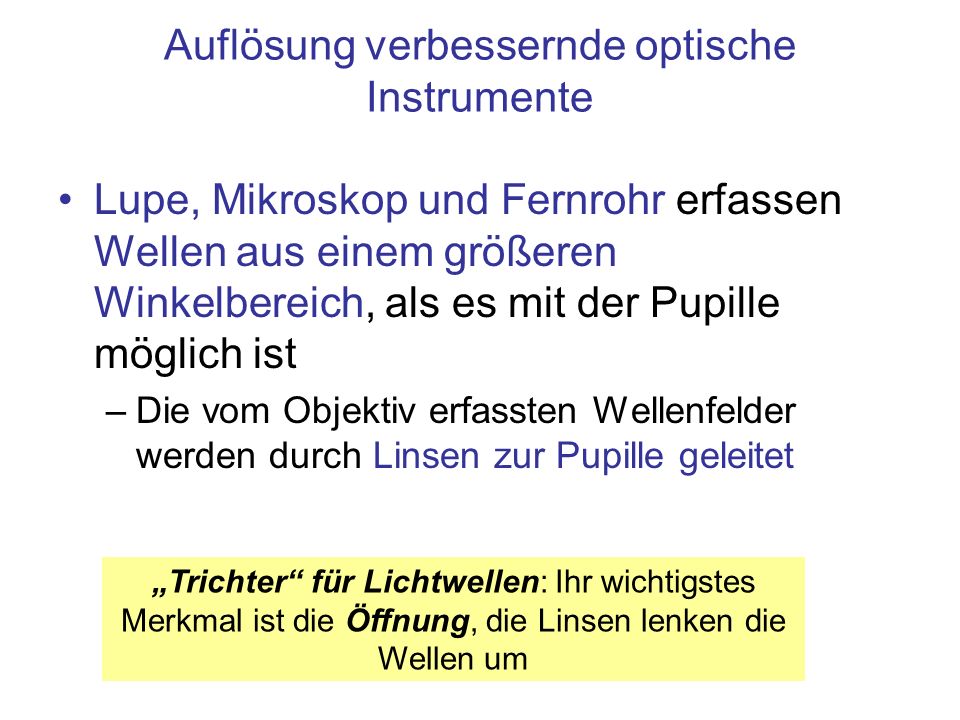

7 Auflösung verbessernde optische Instrumente Lupe, Mikroskop und Fernrohr erfassen Wellen aus einem größeren Winkelbereich, als es mit der Pupille möglich ist –Die vom Objektiv erfassten Wellenfelder werden durch Linsen zur Pupille geleitet Trichter für Lichtwellen: Ihr wichtigstes Merkmal ist die Öffnung, die Linsen lenken die Wellen um

8 Die Abbildungsgleichung 1 1/mAbbildungsgleichung 1 Abbildungsmaßstab g, b 1 m Gegenstand- und Bildweite G, B 1 m Gegenstand- und Bildgröße ff gb Gegenstand, Größe G Bild, Größe B

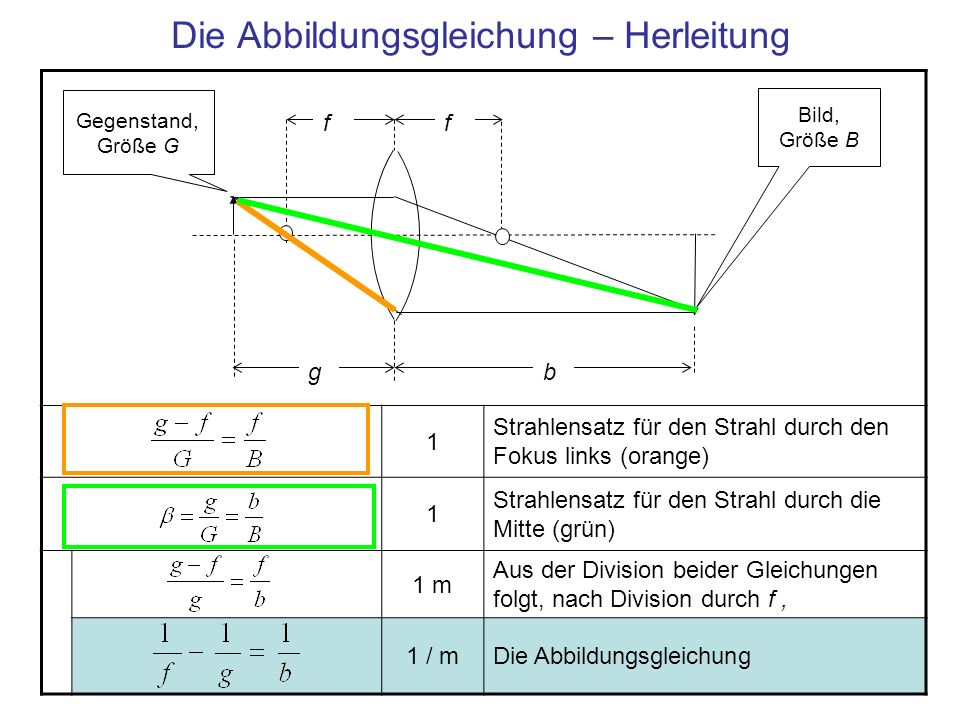

9 Die Abbildungsgleichung – Herleitung 1 Strahlensatz für den Strahl durch den Fokus links (orange) 1 Strahlensatz für den Strahl durch die Mitte (grün) 1 m Aus der Division beider Gleichungen folgt, nach Division durch f, 1 / mDie Abbildungsgleichung ff gb Gegenstand, Größe G Bild, Größe B

10 Zusammenfassung Brillen verbessern die Abbildung –Korrigieren die Brechkraft, damit das Bild auf die Netzhaut zu liegen kommt Die Abbildungsgleichung: 1/f - 1/g =1/b –f Brenn-, g Gegenstands-, b Bildweite [m] Fernrohr, Lupe und Mikroskop verbessern die Auflösung Optische Instrumente sind Trichter für Lichtwellen: Ihr wichtigstes Merkmal ist die Öffnung, die Linsen lenken die Wellen um

11 finis Fotografie aus Time Magazine: Cactus Ferroguinus Pygmae Owl Augen und optische Instrumente sind Trichter für Lichtwellen: Ihr wichtigstes Merkmal ist die Öffnung, die Linsen lenken die Wellen um
