1

2 Mp3 Geschichte Geschichte Verfahren Verfahren Codecs (Vor- und Nachteile) Codecs (Vor- und Nachteile) Kodierverfahren (2 Arten) Kodierverfahren (2 Arten) Kodieren (Maskierungen) Kodieren (Maskierungen) Qualität/Verluste Qualität/Verluste MP3: Legal oder Illegal MP3: Legal oder Illegal

3 Geschichte entwickelt 1985 von Gruppe von Studenten um Prof. Dr. Karlheinz Brandenburg am Fraunhofer-Institut (großteils) sowie an der Friedrich-Alexander-Universität Erlangen-Nürnberg in Zusammenarbeit mit AT&T Bell Labs und Thomson. entwickelt 1985 von Gruppe von Studenten um Prof. Dr. Karlheinz Brandenburg am Fraunhofer-Institut (großteils) sowie an der Friedrich-Alexander-Universität Erlangen-Nürnberg in Zusammenarbeit mit AT&T Bell Labs und Thomson wurde es als Teil des MPEG-1-Standards festgeschrieben 1992 wurde es als Teil des MPEG-1-Standards festgeschrieben Die Dateiendung.mp3 (als Abkürzung für ISO MPEG 1 Layer 3) wurde 1995 festgelegt. Die Dateiendung.mp3 (als Abkürzung für ISO MPEG 1 Layer 3) wurde 1995 festgelegt. Prof. Dr. Brandenburg wurde für die Entwicklung dieses Datenformates mehrfach ausgezeichnet. Prof. Dr. Brandenburg wurde für die Entwicklung dieses Datenformates mehrfach ausgezeichnet.

4 Verfahren Wie alle anderen Kompressionsformate für Musik nutzt MP3 sogenannte psychoakustisch Effekte der Wahrnehmung aus (z.B. zwei Töne erst ab einem gewissen Mindestunterschied der Tonhöhe (Frequenz) voneinander unterscheidbar oder dass man vor und nach sehr lauten Geräuschen für kurze Zeit leisere Geräusche schlechter oder gar nicht wahrnimmt. Wie alle anderen Kompressionsformate für Musik nutzt MP3 sogenannte psychoakustisch Effekte der Wahrnehmung aus (z.B. zwei Töne erst ab einem gewissen Mindestunterschied der Tonhöhe (Frequenz) voneinander unterscheidbar oder dass man vor und nach sehr lauten Geräuschen für kurze Zeit leisere Geräusche schlechter oder gar nicht wahrnimmt. Ursprungssignal nicht exakt abspeichern, sondern Signalanteile, die das menschliche Gehör wahrnehmen kann. Die Aufgabe des Kodierers ist es, das Signal so aufzuarbeiten, dass es weniger Speicherplatz benötigt, aber für das menschliche Gehör noch genauso klingt wie das Original. Ursprungssignal nicht exakt abspeichern, sondern Signalanteile, die das menschliche Gehör wahrnehmen kann. Die Aufgabe des Kodierers ist es, das Signal so aufzuarbeiten, dass es weniger Speicherplatz benötigt, aber für das menschliche Gehör noch genauso klingt wie das Original. Der Decoder erzeugt dann aus MP3 ein original klingendes Signal, das aber nicht mit dem Ursprungssignal identisch ist, da bei der Umwandlung in MP3 Informationen entfernt wurden. Der Decoder erzeugt dann aus MP3 ein original klingendes Signal, das aber nicht mit dem Ursprungssignal identisch ist, da bei der Umwandlung in MP3 Informationen entfernt wurden.

5 Codecs für Audiokomprimierung Lossy Codecs Lossy Codecs Lossless Codecs Lossless Codecs

6 Lossy Codecs (verlustbehaftet = Datenreduktion) Ausnutzung, dass menschl. Gehörs: Ausnutzung, dass menschl. Gehörs: hohe und tiefe Frequenzen ab einer Grenze nicht mehr wahrnimmt hohe und tiefe Frequenzen ab einer Grenze nicht mehr wahrnimmt Frequenzen werden durch höhrere übertönt und nicht wahrgenommen Frequenzen werden durch höhrere übertönt und nicht wahrgenommen Bei hohen Lautstärken werden leise nicht erkannt Bei hohen Lautstärken werden leise nicht erkannt Ziel: Erreichen von Transparenz, d.h. kein hörbarer Unterschied zwischen kompr. und originaler Datei Ziel: Erreichen von Transparenz, d.h. kein hörbarer Unterschied zwischen kompr. und originaler Datei Bekannte Formate: MP3, MPC, Ogg Vorbis und AAC Bekannte Formate: MP3, MPC, Ogg Vorbis und AAC

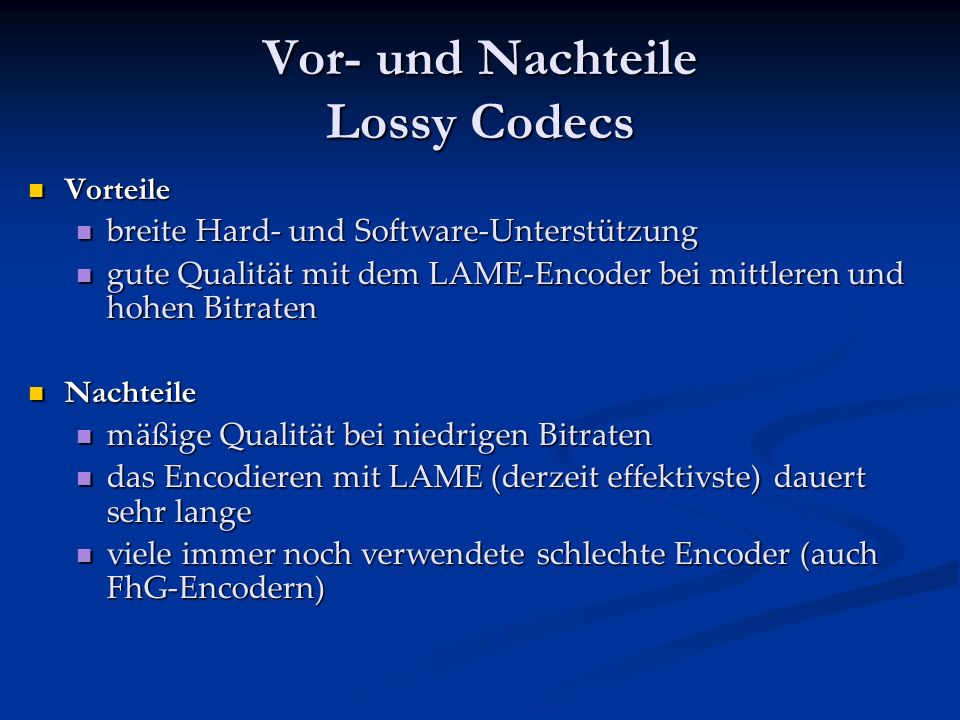

7 Vor- und Nachteile Lossy Codecs Vorteile Vorteile breite Hard- und Software-Unterstützung breite Hard- und Software-Unterstützung gute Qualität mit dem LAME-Encoder bei mittleren und hohen Bitraten gute Qualität mit dem LAME-Encoder bei mittleren und hohen Bitraten Nachteile Nachteile mäßige Qualität bei niedrigen Bitraten mäßige Qualität bei niedrigen Bitraten das Encodieren mit LAME (derzeit effektivste) dauert sehr lange das Encodieren mit LAME (derzeit effektivste) dauert sehr lange viele immer noch verwendete schlechte Encoder (auch FhG-Encodern) viele immer noch verwendete schlechte Encoder (auch FhG-Encodern)

8 Lossless Codecs (verlustfrei = Datenkomprimierung) Hier wird nur die Datei (ähnlich wie WinZip) mit bekannten Algorithmen ( z.B. Huffman-Kodierung ) komprimiert und es kommt so zu keinem Qualitätsverlust Hier wird nur die Datei (ähnlich wie WinZip) mit bekannten Algorithmen ( z.B. Huffman-Kodierung ) komprimiert und es kommt so zu keinem Qualitätsverlust Es kann die vollkommen idente Datei wie die Originaldatei wieder hergestellt werden Es kann die vollkommen idente Datei wie die Originaldatei wieder hergestellt werden Bekanntestes Format: FLAC Bekanntestes Format: FLAC

9 Vor- und Nachteile Lossless Codecs Vorteile Vorteile keine Qualitätsverluste, weder hörbar noch messbar keine Qualitätsverluste, weder hörbar noch messbar sehr hohe Encodier- und Decodiergeschwindigkeit sehr hohe Encodier- und Decodiergeschwindigkeit freies und offenes Audioformat freies und offenes Audioformat plattformübergreifende Software-Unterstützung (Windows, Linux, Mac OS X) plattformübergreifende Software-Unterstützung (Windows, Linux, Mac OS X) Nachteile Nachteile Geringere Komprimierung ( auf ~60 %) Geringere Komprimierung ( auf ~60 %)

10 Kodierverfahren Kodierung mit konstanter Datenrate (CDR) (und damit schwankender Qualität) Kodierung mit konstanter Datenrate (CDR) (und damit schwankender Qualität) Kodierung mit schwankender Datenrate (VDR) (und damit konstanter Qualität) (MPEG Video) Kodierung mit schwankender Datenrate (VDR) (und damit konstanter Qualität) (MPEG Video) Vorteile: Vorteile: Qualitätseinbrüche werden vermieden, d.h. bei komplexerer Signalstruktur gute Qualität aber bei stillen Passagen höhere Datenrate als normalerweise notwendig Qualitätseinbrüche werden vermieden, d.h. bei komplexerer Signalstruktur gute Qualität aber bei stillen Passagen höhere Datenrate als normalerweise notwendig Die Qualitätsstufe ist vorgegeben! Die Qualitätsstufe ist vorgegeben!

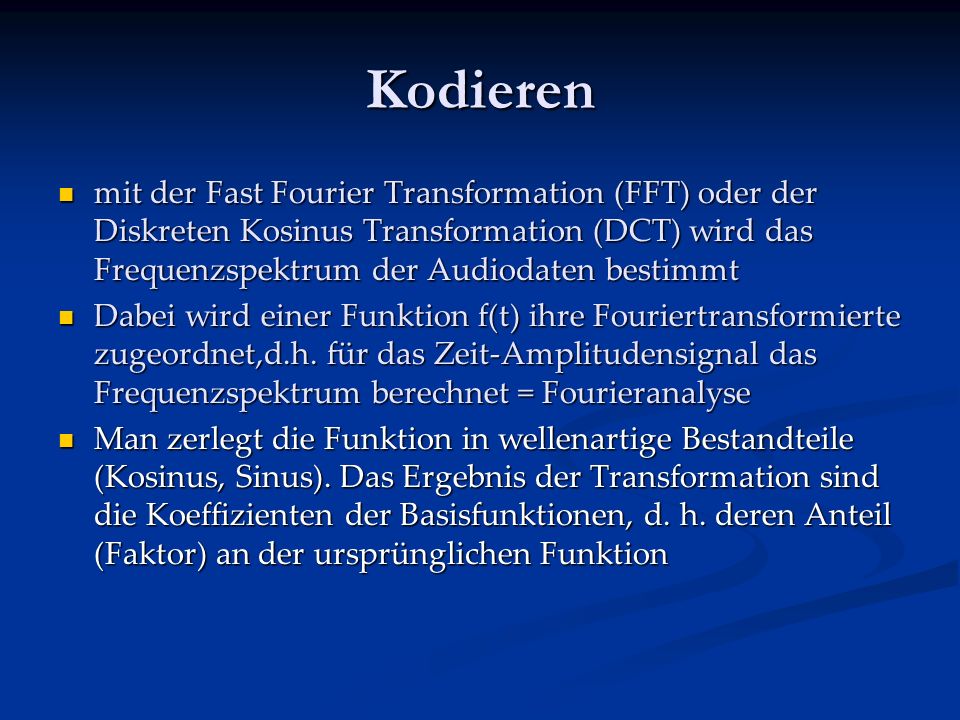

11 Kodieren mit der Fast Fourier Transformation (FFT) oder der Diskreten Kosinus Transformation (DCT) wird das Frequenzspektrum der Audiodaten bestimmt mit der Fast Fourier Transformation (FFT) oder der Diskreten Kosinus Transformation (DCT) wird das Frequenzspektrum der Audiodaten bestimmt Dabei wird einer Funktion f(t) ihre Fouriertransformierte zugeordnet,d.h. für das Zeit-Amplitudensignal das Frequenzspektrum berechnet = Fourieranalyse Dabei wird einer Funktion f(t) ihre Fouriertransformierte zugeordnet,d.h. für das Zeit-Amplitudensignal das Frequenzspektrum berechnet = Fourieranalyse Man zerlegt die Funktion in wellenartige Bestandteile (Kosinus, Sinus). Das Ergebnis der Transformation sind die Koeffizienten der Basisfunktionen, d. h. deren Anteil (Faktor) an der ursprünglichen Funktion Man zerlegt die Funktion in wellenartige Bestandteile (Kosinus, Sinus). Das Ergebnis der Transformation sind die Koeffizienten der Basisfunktionen, d. h. deren Anteil (Faktor) an der ursprünglichen Funktion

12 Fouriertransformation Beispiel: f(t) = cos(2. t) Beispiel: f(t) = cos(2. t)

13 Fouriertransformation die Rücktransformation (Fouriersynthese) lautet die Rücktransformation (Fouriersynthese) lautet in der Praxis wird das Signal abgetastet und man erhält ein zeitdiskretes Signal (nicht kont. wie im vorherigen Beispiel) und berechnet hier mit Hilfe der diskreten Fourieranalyse das Spektrum für die einzelnen Zeitintervalle (nicht mehr analytisch sondern numerisch FFT)

14 Maskierungen Hörschwellenmaskierung Hörschwellenmaskierung Frequenzmaskierung Frequenzmaskierung temporale Maskierung temporale Maskierung

15 Abb 1.1 : Hörschwelle des Menschen Jedes Paket wird einer Hörschwellenmaskierung unterzogen, d.h. gewisse Frequenzen eines Geräusches können nur schlecht oder gar nicht wahrgenommen und deshalb gelöscht werden z.B. Ton mit f=16 kHz und L= 40 dB dieser Ton bzw. die Daten können gelöscht werden Hörschwellenmaskierung

16 Nun wird das Audiosignal einer Frequenzmaskierung unterzogen, wobei hier Töne beseitigt werden, die durch andere übertönt werden. Nun wird das Audiosignal einer Frequenzmaskierung unterzogen, wobei hier Töne beseitigt werden, die durch andere übertönt werden. Frequenzmaskierung Ein lautes Basssignal übertönt z.B. leise Töne aus den mittleren Frequenzbereichen; man sagt :der Bass maskiert die Mitten! Ein lautes Basssignal übertönt z.B. leise Töne aus den mittleren Frequenzbereichen; man sagt :der Bass maskiert die Mitten!

17 Ein Ton der eine Frequenz von 1 kHz und eine Lautstärke von 80 dB hat, übertönt z.B. einen Ton von 2 kHz/40 dB. Abb 1.2 : Frequenzmaskierung

18 Frequenzmaskierung

19 Grund für Frequenzmaskierung Schwingungen durch Schalldruck bringen Basilarmembran im Innenohr zur Schwingung und führen je nach Frequenz an versch. Stellen der Membran zu Resonanz. Schwingungen durch Schalldruck bringen Basilarmembran im Innenohr zur Schwingung und führen je nach Frequenz an versch. Stellen der Membran zu Resonanz. Nerven sind über ganze Länge der Membran verteilt und so werden bei bestimmten Frequenzen bestimmte Nerven angeregt Nerven sind über ganze Länge der Membran verteilt und so werden bei bestimmten Frequenzen bestimmte Nerven angeregt Hohe Töne führen am Beginn der BM zu Resonanz und werden dann sofort abgedämpft. Hohe Töne führen am Beginn der BM zu Resonanz und werden dann sofort abgedämpft. Tiefere Töne müssen erst die Membran entlanglaufen und führen so auch am Anfang der BM zu Schwingungen Tiefere Töne müssen erst die Membran entlanglaufen und führen so auch am Anfang der BM zu Schwingungen Die mittleren und hohen Frequenzen müssen also so laut sein, dass sie die tiefen Frequenzen übertönen Die mittleren und hohen Frequenzen müssen also so laut sein, dass sie die tiefen Frequenzen übertönen

20 Temporale Maskierung bei der temporalen Maskierung, spiegelt sich die Trägheit des menschlichen Ohrs wider. bei der temporalen Maskierung, spiegelt sich die Trägheit des menschlichen Ohrs wider. das Gehör stellt sich auf laute und leise Tongeräusche ein und braucht so zwischen lautem und leisem Signal Erholungszeit das Gehör stellt sich auf laute und leise Tongeräusche ein und braucht so zwischen lautem und leisem Signal Erholungszeit d.h. nach lautem Knall können für kurze Zeit keine leiseren Töne wahrgenommen werden d.h. nach lautem Knall können für kurze Zeit keine leiseren Töne wahrgenommen werden

21 Wird das Signal stereo übertragen, muss man dieses nicht 2 mal übertragen (z.B. Gesang), außer es sind z.B. Instrumente die nicht auf beiden Kanälen gleich übertragen werden. Wird das Signal stereo übertragen, muss man dieses nicht 2 mal übertragen (z.B. Gesang), außer es sind z.B. Instrumente die nicht auf beiden Kanälen gleich übertragen werden. Intensity Stereo (IS-Stereo) Intensity Stereo (IS-Stereo) Es werden hier nur die Monodaten und Richtungsinformationen der Stereodaten gespeichert. Phaseninformationen gehen verloren. Es wird hier ein Summensignal gebildet und für jeden Kanal ein Skalierungsfaktor bestimmt. Verwendet man zur Datenreduktion also IS-Stereo, kann auch für Surround Sound kodiertes Material nicht mehr dekodiert werden, da die Phaseninformation fehlt. Stereoredundanz

22 Mid-Side Stereo (MS-Stereo) Mid-Side Stereo (MS-Stereo) es wird hier ein Mittelwert- (Middlesignal) und Differenzsignal gebildet und gespeichert (Diff. Signal hat weniger Speicher und wird als Side-Signal bezeichnet). Vorteil: es geht keine Phaseninformation verloren, also können auch Surround Sound Signale komprimiert werden. Vorteil: es geht keine Phaseninformation verloren, also können auch Surround Sound Signale komprimiert werden. Stereoredundanz

23 Das durch die vorher durchgeführtenVerfahren erhaltene Frequenzspektrum wird nun noch quantisiert wobei sich hier ein Rauschen (Fehler) von rund 6dB pro weggelassenem Bit ergibt. Das durch die vorher durchgeführtenVerfahren erhaltene Frequenzspektrum wird nun noch quantisiert wobei sich hier ein Rauschen (Fehler) von rund 6dB pro weggelassenem Bit ergibt. Koeffizientenquantisierung

24 Hörbare Verluste Die hörbaren Verluste hängen ab: Die hörbaren Verluste hängen ab: von der Qualität des Kodierers/Codecs von der Qualität des Kodierers/Codecs der Komplexität des Signals der Komplexität des Signals von der Datenrate : 8 kBit/s bis zu 320 kBit/s (üblicherweise zwischen 128 und 256 kbit/s) von der Datenrate : 8 kBit/s bis zu 320 kBit/s (üblicherweise zwischen 128 und 256 kbit/s) (Audio-CD: ca kbit/s) von der verwendeten Audiotechnik (Verstärker, Verbindungskabel, Lautsprecher) von der verwendeten Audiotechnik (Verstärker, Verbindungskabel, Lautsprecher) vom Gehör des Hörers : subjektiv und von Mensch zu Mensch sowie von Gehör zu Gehör untersch.; die meisten Personen können jedoch ab einer Bitrate von etwa 160 kBit/s keinen Unterschied mehr wahrnehmen ("CD-Qualität :Datenrate 128 kbit/s (mp3)) vom Gehör des Hörers : subjektiv und von Mensch zu Mensch sowie von Gehör zu Gehör untersch.; die meisten Personen können jedoch ab einer Bitrate von etwa 160 kBit/s keinen Unterschied mehr wahrnehmen ("CD-Qualität :Datenrate 128 kbit/s (mp3))

25 Analog – Digital Analogsignal Analogsignal Digitalsignal Digitalsignal Analog Digital Analog Digital Nyquist Theorem Nyquist Theorem Störungen Störungen

26 Analogsignal ist ein Signal, bei dem zw. 2 Extrema kontinuierlich jeder Wert angenommen werden kann. ist ein Signal, bei dem zw. 2 Extrema kontinuierlich jeder Wert angenommen werden kann. Meistens elektr. Kontext aber auch mechan., hydr. und pneumatischer bekannt. Meistens elektr. Kontext aber auch mechan., hydr. und pneumatischer bekannt. Das Signal nutzt Eigenschaften des Mediums aus (Spannung, Stromstärke, Frequenz, Ladung) Das Signal nutzt Eigenschaften des Mediums aus (Spannung, Stromstärke, Frequenz, Ladung) Nachteil analoger Signale: Fehleranfälligkeit auf Grund von zufälligen Variationen (kein System ist störungsfrei); tritt bei öfterem kopieren von Signalen und bei Verlängerung der Übertragungsstrecke auf Rauschen = Signalverlust Nachteil analoger Signale: Fehleranfälligkeit auf Grund von zufälligen Variationen (kein System ist störungsfrei); tritt bei öfterem kopieren von Signalen und bei Verlängerung der Übertragungsstrecke auf Rauschen = Signalverlust

27 Digitalsignal digitus = lat. für Finger (Binärsystem, Wert, Wort) digitus = lat. für Finger (Binärsystem, Wert, Wort) ist ein Takt vorgegeben, der die Größe der Änderung eines Wortes auf ein gewisses Zeitintervall einschränkt, so wird dies als zeitdiskretes Signal bezeichnet ist ein Takt vorgegeben, der die Größe der Änderung eines Wortes auf ein gewisses Zeitintervall einschränkt, so wird dies als zeitdiskretes Signal bezeichnet man hat nun eine reelle Funktion, mit Definitionsbereich (D) im R n (Zeit- aber auch Ortsabhängigkeit möglich) und Wertebereich (W) im R m man hat nun eine reelle Funktion, mit Definitionsbereich (D) im R n (Zeit- aber auch Ortsabhängigkeit möglich) und Wertebereich (W) im R m Handelt es sich beim D nun um diskrete Werte diskretes Signal Handelt es sich beim D nun um diskrete Werte diskretes Signal Sind W und D nun endliche Mengen digitales Signal (Signal durch Bitfolgen mit {0,1} k darstellbar) Sind W und D nun endliche Mengen digitales Signal (Signal durch Bitfolgen mit {0,1} k darstellbar)

28 Analog Digital hat man nun ein analoges Signal (z.B. Schallwelle), so wird diese mit Hilfe eines Mikrofons in eine Spannungsschwankung umgewandelt und mit Hilfe eines AD-Konverters in ein digitales Signal umgewandelt, um dieses nun am Computer zu bearbeiten hat man nun ein analoges Signal (z.B. Schallwelle), so wird diese mit Hilfe eines Mikrofons in eine Spannungsschwankung umgewandelt und mit Hilfe eines AD-Konverters in ein digitales Signal umgewandelt, um dieses nun am Computer zu bearbeiten dies geschieht, indem man die Spannungen zu bestimmten Zeiten misst (Sampling) und Messwerte speichert (1 Wert = 1 Sample) dies geschieht, indem man die Spannungen zu bestimmten Zeiten misst (Sampling) und Messwerte speichert (1 Wert = 1 Sample) Qualität ist von der Samplingrate [Hz] und der Speicherqualität [Bit] (Quantisierung) abhängig Qualität ist von der Samplingrate [Hz] und der Speicherqualität [Bit] (Quantisierung) abhängig

29 Quantisierung: Darstellung von Messwerten, in einem System wo nur diskrete Werte möglich sind Man erhält also ein umso besseres Signal umso feiner das Raster in Abb 2.1 wird (PCM = Pulse Code Modulation) Man erhält also ein umso besseres Signal umso feiner das Raster in Abb 2.1 wird (PCM = Pulse Code Modulation) dies erhält man durch eine höhere Samplingrate (Zeitachse) oder durch eine höhere Quantisierung (vertikale Achse) dies erhält man durch eine höhere Samplingrate (Zeitachse) oder durch eine höhere Quantisierung (vertikale Achse)

30 Geschichte zum Nyquist Theorem Harry Nyquist (1889 – 1976): geboren in Schweden, dann nach Amerika ausgewandert Harry Nyquist (1889 – 1976): geboren in Schweden, dann nach Amerika ausgewandert Stellte fest, dass das analoge Signal mit der doppelten Signalfrequenz abgetastet werden muss, um aus dem entstandenen zeitdiskreten Signal das ursprüngliche, kontinuierliche Signal wieder herstellen zu können (= Nyquist-Shannon Abtasttheorem) Stellte fest, dass das analoge Signal mit der doppelten Signalfrequenz abgetastet werden muss, um aus dem entstandenen zeitdiskreten Signal das ursprüngliche, kontinuierliche Signal wieder herstellen zu können (= Nyquist-Shannon Abtasttheorem) Shannon hatte das Theorem 1948 formuliert und bildete damit Grundlage zur Informationstheorie Shannon hatte das Theorem 1948 formuliert und bildete damit Grundlage zur Informationstheorie

31 Nyquist Theorem hat man also bandbegrenztes Signal muss mit bestimmter Frequenz abgetastet werden hat man also bandbegrenztes Signal muss mit bestimmter Frequenz abgetastet werden bei Basisbandsignal, d.h. 0 < f < f max bei Basisbandsignal, d.h. 0 < f < f max f abtast > 2. f max bei Nicht-Basisbandsignal, d. h. f min < f < f max bei Nicht-Basisbandsignal, d. h. f min < f < f max f abtast > 2. ( f max – f min ) f abtast > 2. ( f max – f min ) man muss also vor dem Abtasten die Grenzfrequenz bestimmen (z.B. Fourieranalyse), um schließlich das Signal gut approximieren zu können man muss also vor dem Abtasten die Grenzfrequenz bestimmen (z.B. Fourieranalyse), um schließlich das Signal gut approximieren zu können die Frequenz f N = f abtast / die Frequenz f N = f abtast / 2 wird als Nyquistfrequenz bezeichnet

32 da das Gehör bis zu 22 kHz Töne wahrnimmt muss mit 44 kHz abgetastet werden um Artefakte zu vermeiden (Standard: 44.1 kHz mit 16 bit) da das Gehör bis zu 22 kHz Töne wahrnimmt muss mit 44 kHz abgetastet werden um Artefakte zu vermeiden (Standard: 44.1 kHz mit 16 bit) d.h. es werden = bit ~ 86 kbyte Daten erzeugt (pro Sekunde) d.h. es werden = bit ~ 86 kbyte Daten erzeugt (pro Sekunde) bei Stereo doppelt soviel, egal ob ein Sinuston oder ein ganzes Orchester bei Stereo doppelt soviel, egal ob ein Sinuston oder ein ganzes Orchester Daten

33 Störungen Hat man Signal mit f > f abtast / Hat man Signal mit f > f abtast / 2 so kommt es zu Artefakten (=Alias Signale;= Störsignale). Aliasing wird der Effekt bei zu niedriger Samplingrate bezeichnet (Bsp. Kutsche) Die Linien geben die gesampelten Werte wieder und so wird aus dem Ursprungssignal (kont. Linie) ein niederfrequenteres Signal (gestrichelt) Hat man Signal mit f > f abtast / Hat man Signal mit f > f abtast / 2 so kommt es zu Artefakten (=Alias Signale;= Störsignale). Aliasing wird der Effekt bei zu niedriger Samplingrate bezeichnet (Bsp. Kutsche) Die Linien geben die gesampelten Werte wieder und so wird aus dem Ursprungssignal (kont. Linie) ein niederfrequenteres Signal (gestrichelt) Die Linien geben die gesampelten Werte wieder und so wird aus dem Ursprungssignal (kont. Linie) ein niederfrequenteres Signal (gestrichelt) Hat man Signal mit f > f abtast / Hat man Signal mit f > f abtast / 2 so kommt es zu Artefakten (=Alias Signale;= Störsignale). Aliasing wird der Effekt bei zu niedriger Samplingrate bezeichnet (Bsp. Kutsche) Die Linien geben die gesampelten Werte wieder und so wird aus dem Ursprungssignal (kont. Linie) ein niederfrequenteres Signal (gestrichelt) Die Linien geben die gesampelten Werte wieder und so wird aus dem Ursprungssignal (kont. Linie) ein niederfrequenteres Signal (gestrichelt)

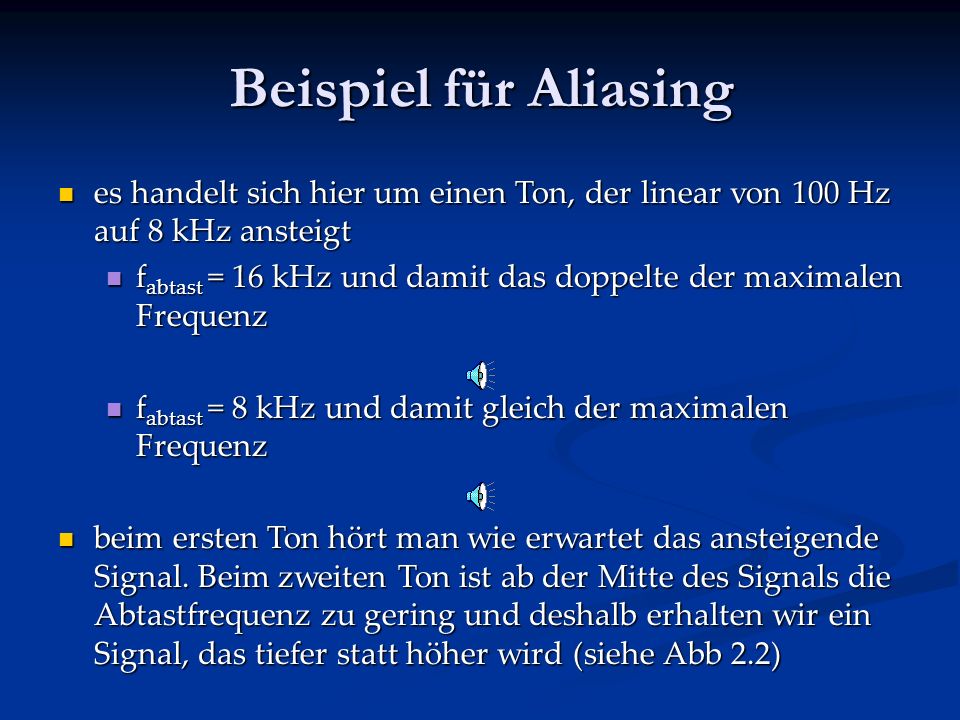

34 Beispiel für Aliasing es handelt sich hier um einen Ton, der linear von 100 Hz auf 8 kHz ansteigt es handelt sich hier um einen Ton, der linear von 100 Hz auf 8 kHz ansteigt f abtast = 16 kHz und damit das doppelte der maximalen Frequenz f abtast = 16 kHz und damit das doppelte der maximalen Frequenz f abtast = 8 kHz und damit gleich der maximalen Frequenz f abtast = 8 kHz und damit gleich der maximalen Frequenz beim ersten Ton hört man wie erwartet das ansteigende Signal. Beim zweiten Ton ist ab der Mitte des Signals die Abtastfrequenz zu gering und deshalb erhalten wir ein Signal, das tiefer statt höher wird (siehe Abb 2.2) beim ersten Ton hört man wie erwartet das ansteigende Signal. Beim zweiten Ton ist ab der Mitte des Signals die Abtastfrequenz zu gering und deshalb erhalten wir ein Signal, das tiefer statt höher wird (siehe Abb 2.2)

35 Man kann mit der richtigen Frequenz, aber auch mit einem Tiefpass-Filter Störungen vermeiden; d.h. ist eine bestimmte f abtast nicht gewollt/realisierbar, so kann man mit Hilfe des Filters gewisse Frequenzen wegschneiden und so Aliasing vermeiden. Man kann mit der richtigen Frequenz, aber auch mit einem Tiefpass-Filter Störungen vermeiden; d.h. ist eine bestimmte f abtast nicht gewollt/realisierbar, so kann man mit Hilfe des Filters gewisse Frequenzen wegschneiden und so Aliasing vermeiden. Bearbeitung mit Filter führt zu Veränderung des Signals und soll verwendet werden, wenn Änderung nicht merkbar ist oder keine höhere Abtastrate gewählt werden kann Störungen

36 Mp3: legal oder illegal Musikurheber haben persönlichkeitsbezogene und wirtschaftliche Rechte an ihren Stücken Musikurheber haben persönlichkeitsbezogene und wirtschaftliche Rechte an ihren Stücken eigene Rechte können an Firmen aus dem Bereich der Musikindustrie übertragen werden (Verwertung und Vervielfältigung) eigene Rechte können an Firmen aus dem Bereich der Musikindustrie übertragen werden (Verwertung und Vervielfältigung) Erfasst werden auch digitale Kopien Erfasst werden auch digitale Kopien Bestimmte Verwertungsvorgänge im privaten Bereich von der urheberrechtlichen Zustimmungs- und Vergütungspflicht ausgenommen Bestimmte Verwertungsvorgänge im privaten Bereich von der urheberrechtlichen Zustimmungs- und Vergütungspflicht ausgenommen Nutzung im privaten Bereich kann nicht kontrolliert werden (Grundsatz der Unverletzlichkeit der Wohnung) Nutzung im privaten Bereich kann nicht kontrolliert werden (Grundsatz der Unverletzlichkeit der Wohnung)

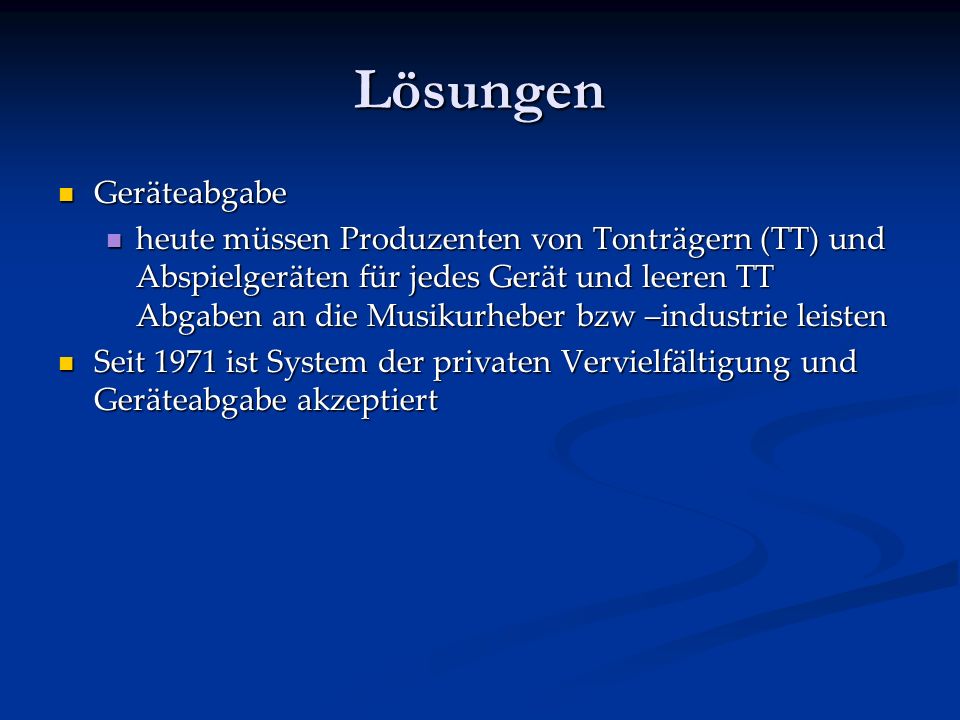

37 Lösungen Geräteabgabe Geräteabgabe heute müssen Produzenten von Tonträgern (TT) und Abspielgeräten für jedes Gerät und leeren TT Abgaben an die Musikurheber bzw –industrie leisten heute müssen Produzenten von Tonträgern (TT) und Abspielgeräten für jedes Gerät und leeren TT Abgaben an die Musikurheber bzw –industrie leisten Seit 1971 ist System der privaten Vervielfältigung und Geräteabgabe akzeptiert Seit 1971 ist System der privaten Vervielfältigung und Geräteabgabe akzeptiert

38 Digitale Kopien Kopien können heute billiger und schneller erzeugt werden Kopien können heute billiger und schneller erzeugt werden bei Software existiert rechtl. Schutz: nur berechtigte dürfen Sicherheitskopie erstellen; digitale Kopien haben selben Gesetze wie 1971 beschlossen bei Software existiert rechtl. Schutz: nur berechtigte dürfen Sicherheitskopie erstellen; digitale Kopien haben selben Gesetze wie 1971 beschlossen ist der Besitz von MP3-Dateien illegal oder das private Kopieren? ist der Besitz von MP3-Dateien illegal oder das private Kopieren? Download von Musikdateien aus dem Netz zur rein privaten Nutzung ist legal Download von Musikdateien aus dem Netz zur rein privaten Nutzung ist legal private Nutzer braucht keine Lizenz da § 53 UrhG eine gesetzliche Lizenz zur privaten Nutzung fremder Musikwerke beinhaltet private Nutzer braucht keine Lizenz da § 53 UrhG eine gesetzliche Lizenz zur privaten Nutzung fremder Musikwerke beinhaltet

39 Muss die Vorlage für Kopie ein rechtmäßig erstelltes Original sein, also urheberrechtlich korrekt lizenziert sein? Muss die Vorlage für Kopie ein rechtmäßig erstelltes Original sein, also urheberrechtlich korrekt lizenziert sein? Diebstahl geistigen Eigentums begeht derjenige, der unerlaubt ins Netz stellt, unerlaubt produziert und verbreitet Diebstahl geistigen Eigentums begeht derjenige, der unerlaubt ins Netz stellt, unerlaubt produziert und verbreitet d.h. Mp3 und Raubkopien darf man besitzen d.h. Mp3 und Raubkopien darf man besitzen nur bei Software muss legales Original sein, 1 Kopie vom Käufer nur bei Software muss legales Original sein, 1 Kopie vom Käufer für den privaten Gebrauch einzelne Kopien herzustellen ist erlaubt (3 bis 7 Stück), wobei diese Zahl von einem Gesetz für Papierkopien stammt für den privaten Gebrauch einzelne Kopien herzustellen ist erlaubt (3 bis 7 Stück), wobei diese Zahl von einem Gesetz für Papierkopien stammt das weiterverschenken an Personen zu denen eine persönliche Beziehung besteht ist erlaubt das weiterverschenken an Personen zu denen eine persönliche Beziehung besteht ist erlaubt bei 50 Freunden darf jeder dem anderen eine Kopie der Kopie erstellen bei 50 Freunden darf jeder dem anderen eine Kopie der Kopie erstellen
