1 Das Cockpit der AN-2 Erläuterung zur Navigation in dieser Präsentation findet man hier © m.giesler 2004

2 Einteilung des Cockpits Captains Instrumentpanel Captains Instrumentpanel Captains Instrumentpanel Captains Instrumentpanel Centerpanel Centerpanel Centerpanel Sidepanel Sidepanel Sidepanel Controlstand Controlstand Controlstand Das Cockpit der AN-2 kann man in folgende Sektionen einteilen: Übersicht

3 © m.giesler 2004 Künstlicher Horizont Captains Instrumentpanel Fahrtmesser Höhenmesser Variometer CDI Zur Erläuterung einzelne Instrumente anklicken Kraftstoff- anzeige Kraftstoff Rest Anzeige Kreisel- kompaß Induktions- kompaß Ladedruckanzeige Drehzahl- messer Vergaser- temperatur EMI 3K (Öltemperatur, Öldruck, Kraftstoffdruck) Zylinderkopf Temperatur Ampere Meter Übersicht

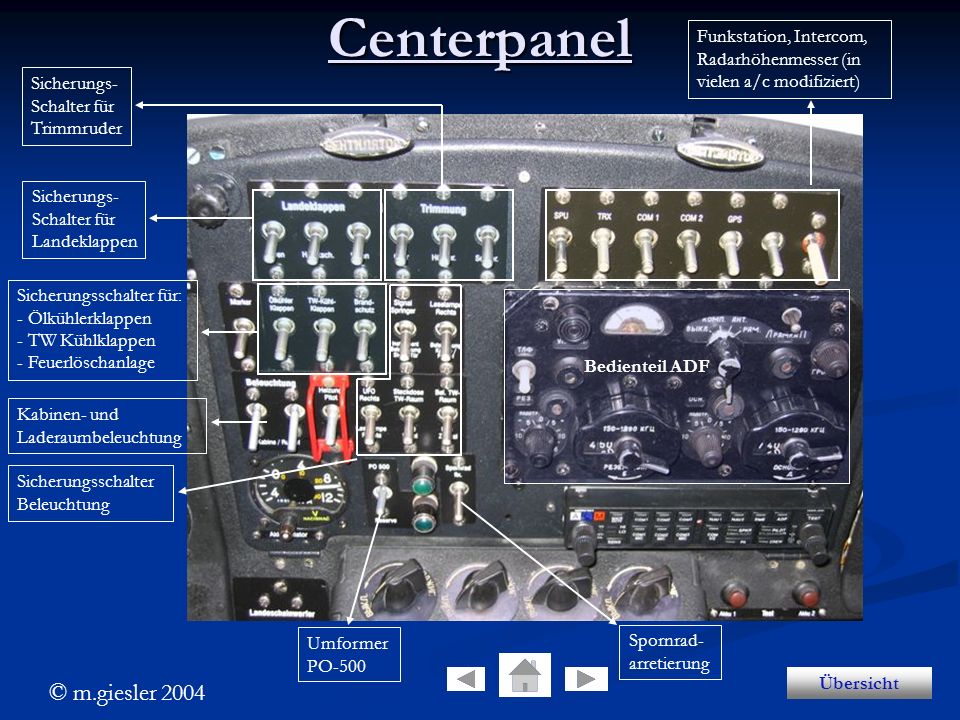

4 © m.giesler 2004 Centerpanel Sicherungs- Schalter für Landeklappen Sicherungs- Schalter für Trimmruder Sicherungsschalter für: - Ölkühlerklappen - TW Kühlklappen - Feuerlöschanlage Kabinen- und Laderaumbeleuchtung Sicherungsschalter Beleuchtung Funkstation, Intercom, Radarhöhenmesser (in vielen a/c modifiziert) Bedienteil ADF Umformer PO-500 Spornrad- arretierung Übersicht

5 © m.giesler 2004 Sidepanel Bremsdruck Rechts / Links Warnhöhen- vorwahl Kraftstoffhahn Rechts/Links/Beide Umschalter Kraftstoffanzeige Manometer Druckluftsystem Handeinspritz- pumpe Ölverdünnungs- ventil Absperrventil Druckluftsystem Scheibenwischer Scheibenheizung Kontrolle Feuerwarnsystem Ventilator Übersicht

6 © m.giesler 2004Controlstand Übersicht

7 © m.giesler 2004 Controls ControlstandÜbersicht Staubfilter Höhenkorrektor (automatische Gemischreglung) Drosselhebel Ausfahren Landeklappen Stophahn Vergaser- vorwärmung Luftschrauben- verstellung

8 © m.giesler 2004 schalter ControlstandÜbersicht

9 © m.giesler 2004 Lk anzeige ControlstandÜbersicht Türsignalisation Noteinfahren Landeklappen (nur AN-2 TD) Landeklappen- Anzeige (stufenlos) Anzeige Ölkühlerklappen (-geschlossen - neutral / mittel - offen

10 © m.giesler 2004 trimm ControlstandÜbersicht

11 © m.giesler 2004 licht Controlstand

12 © m.giesler 2004 anlasser Übersicht Lampe Triebwerksbrand Bereitschaftslampe Feuerlöschsystem Feuerlöschknopf Hauptschalter Anlaßsystem Mechanische Kupplung Anlasser Zündmagnetschalter Anlaßschalter Starter-AUS-Einkuppeln

13 Hinweise zur Benutzung Ein Mausklick in einen nicht markierten Bereich führt zur nächsten Seite bzw. setzt die Animation auf der aktuellen Seite fort. Ein Mausklick in einen markierten Bereich führt zu dem entsprechendem Teil im Cockpit Ein Mausklick auf führt zur Seite Einteilung des Cockpits Zur vorherigen bzw nächsten Seite Controlstand Zur Seite Controlstand Übersicht Zur ersten Seite Das Cockpit der AN-2 Ein Mausklick auf einen Link (unterstrichener Text) führt zu dieser Seite © m.giesler 2004 Ich hoffe mit dieser Präsentation allen Liebhabern der AN-2 helfen zu können und wünsche viel Spaß damit. Für Anregungen und Hinweise an bin ich jederzeit Übersicht
