1 SSDs im SAN – Praxisbericht Teil3
Erich Eckel Österreichische Lotterien Storage Management

2 SSDs im SAN - Praxisbericht
Überblick der Infrastruktur All Flash Array SSD & ESX Tests von weiteren SSD Produkten Sonstige Erkenntnisse Fragen

3 Infrastruktur 2 Standorte, 75km, 2*4GBit FC Linux/Windows/ESX
120 Server im SAN 700 vServer (im SAN) 350 Ports online auf Brocade Switches in 2 Fabrics 6 FC-Speichersysteme (270TB) 3 Falconstor Cluster (Transparent Failover) 2 Datacore „Grid“ (je 3000 GB SSD)

4 SSDs im SAN - Praxisbericht
Überblick der Infrastruktur All Flash Array SSD & ESX Tests von weiteren SSD Produkten Sonstige Erkenntnisse Fragen

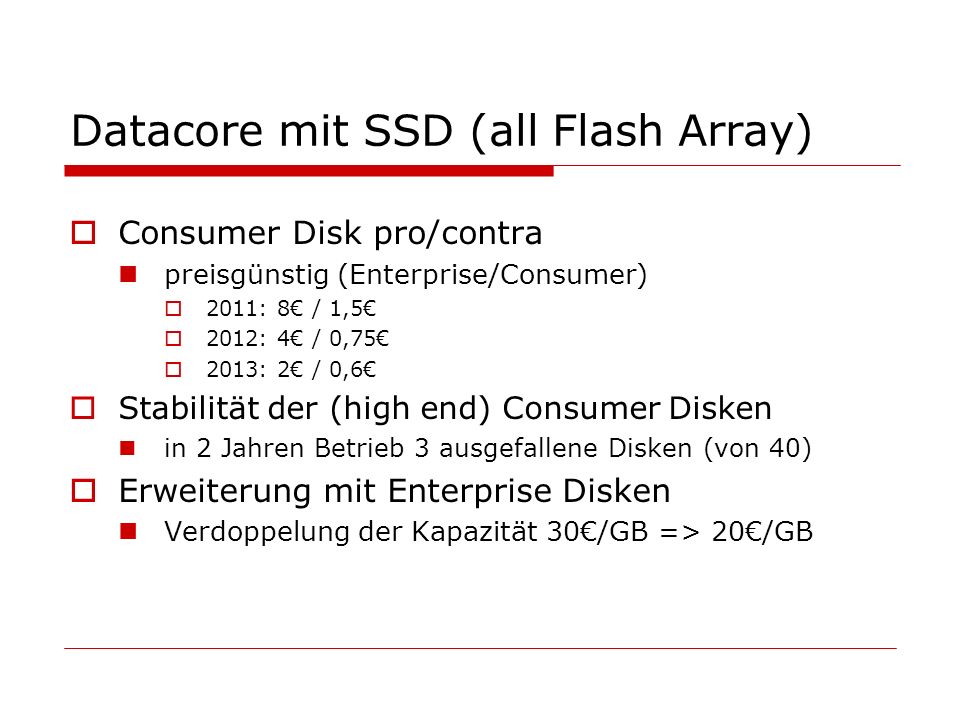

5 Datacore mit SSD (all Flash Array)
Consumer Disk pro/contra preisgünstig (Enterprise/Consumer) 2011: 8€ / 1,5€ 2012: 4€ / 0,75€ 2013: 2€ / 0,6€ Stabilität der (high end) Consumer Disken in 2 Jahren Betrieb 3 ausgefallene Disken (von 40) Erweiterung mit Enterprise Disken Verdoppelung der Kapazität 30€/GB => 20€/GB

6 Datacore mit SSD (all Flash Array)
Verwendung Schneller Speicher für Falconstor Lese Cache (HotZone) Schreib Cache (SaveCache) Async mirror vor DB-Reorg vServer auf Datacore 1 Applikation in Queue, bei der DB Server auf Datacore

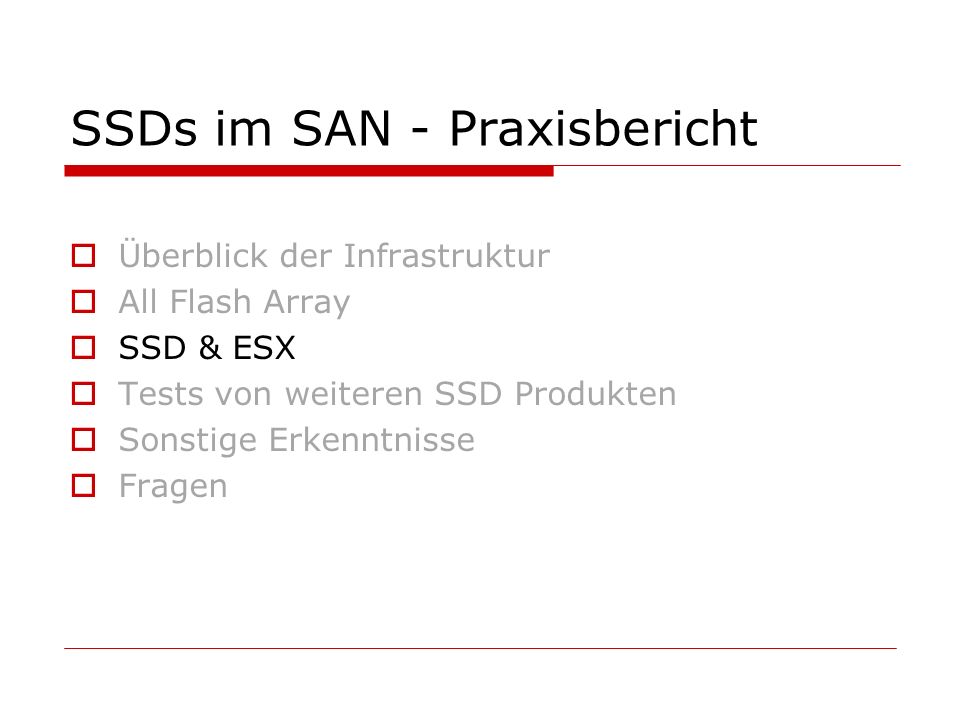

7 SSDs im SAN - Praxisbericht
Überblick der Infrastruktur All Flash Array SSD & ESX Tests von weiteren SSD Produkten Sonstige Erkenntnisse Fragen

8 SSD & ESX ESX 5.5 Read Cache mit SSD ESX 5.5 vSAN
leider noch keine Erfahrung, aber sehr vielversprechend SSD & Controller wichtig geringe Latenz SSD int. Controller <> SSD high end Controller <> PCIe SSD ESX 5.5 vSAN Cluster aus min. 3 ESX Server min. 1 SSD, 1 HDD Mirror über Netzwerk (1GbE, 10 GbE)

9 SSDs im SAN - Praxisbericht
Überblick der Infrastruktur All Flash Array SSD & ESX Tests von weiteren SSD Produkten Sonstige Erkenntnisse Fragen

10 Test weiterer SSD Produkte
Intel DC3700 Serie Enterprise; 10 Writes/Day ; 5 Jahre Garantie fast so schnell wie im Datenblatt angegeben getestet mit 2 Jahre alten LSI Controller Random 4K R IO/s mit 0,16ms bei Q8 W IO/s mit 0,07ms bei Q2 SMART Storage Systems Optimus Serie => SanDisk Enterprise SSD; 10 Writes/Day ; 5 Jahre Garantie max R IO/s ; W IO/s R IO/s mit 0,24ms bei Q8 W IO/s mit 0,35ms bei Q4

11 SSDs im SAN - Praxisbericht
Überblick der Infrastruktur All Flash Array SSD & ESX Tests von weiteren SSD Produkten Sonstige Erkenntnisse Fragen

12 Sonstige Erkenntnisse
SSDs & Zugriffe <> n*4k einige SSD sind bei bestimmten Zugriffen <> n*4k sehr langsam SAS Controller & Latency Für HDD irrelevant gleiche SSD, unterschiedlicher SAS Controller 0,14ms <> 0,24ms Zugriffszeit SAS Expander (nur einer getestet) Queue<8 ca. +0,02ms Queue>8 bis zu doppelter Zugriffszeit W Random 4 SSD R0 75T IO/s ; 0,43ms => 56T IO/s ; 0,56ms R Random 4 SSD R0 100T IO/s ; 0,33ms => 67T IO/s ; 0,47ms R Random 1 SSD 45T IO/s ; 0,7ms => 21T IO/s ; 1,5ms

13 Sonstige Erkenntnisse
4G FC nicht ausgelastet, brauch ich 8G FC? Durchschnitt (5 Minuten) <20% z.B. Archive Log für 6-8 Sekunden 400 MB/s vieles ist in diesen 6-8 Sekunden langsam selbst mit sample Intervall 1 Minute nicht erkennbar vermutlich aber auch mit 8G nicht gelöst, aber nur 3-4s

14 SSDs im SAN - Praxisbericht
Überblick der Infrastruktur All Flash Array SSD & ESX Tests von weiteren SSD Produkten Sonstige Erkenntnisse Fragen

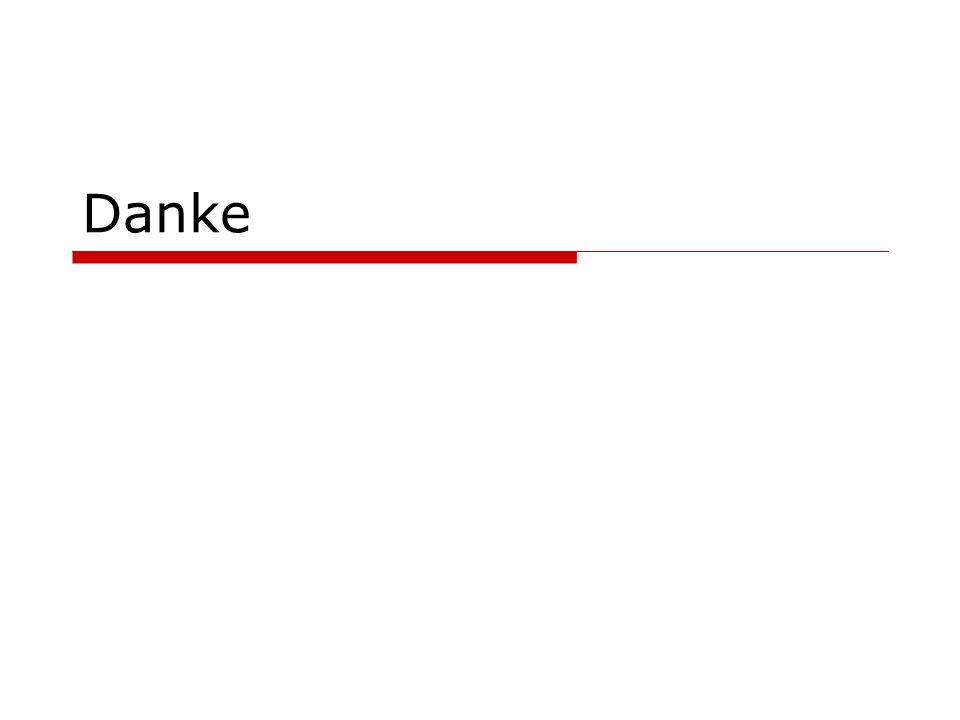

15 Danke
