1 Elektrische Leitungsvorgänge Klasse 9

2 Elektrische Leitungsvorgänge Welche Voraussetzungen sind in einem Draht erfüllt, damit ein elektrischer Stromfluss in einem metallischen Leiter ermöglicht wird? (A) Im Draht müssen freibewegliche Ionen vorhanden sein. (B) Im Draht müssen freibewegliche Elektronen vorhanden sein und es muss eine Spannung anliegen. (C) Im Draht müssen Elektronen und Ionen vorhanden sein. Frage 1

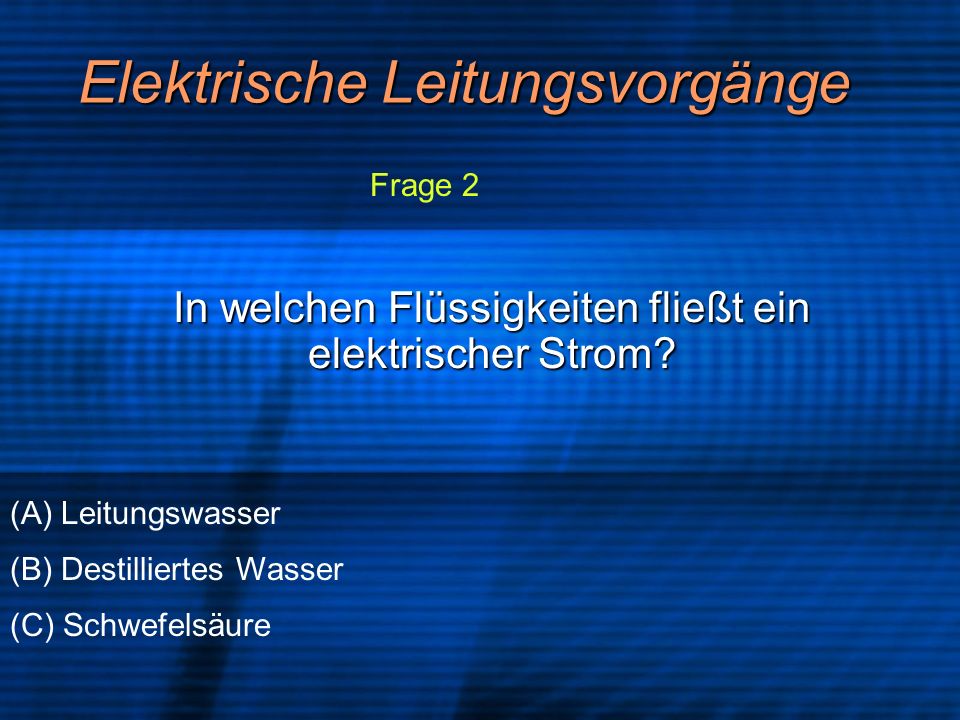

3 Elektrische Leitungsvorgänge In welchen Flüssigkeiten fließt ein elektrischer Strom? (A) Leitungswasser (B) Destilliertes Wasser (C) Schwefelsäure Frage 2

4 Elektrische Leitungsvorgänge Wie heißt der Vorgang zur Bereitstellung wanderungsfähiger Ladungsträger in einem Gas? (A) Dissoziation (B) Emission (C) Ionisation Frage 3

5 Elektrische Leitungsvorgänge Welche der folgenden Beispiele sind Erscheinungen für den Leitungsvorgang in einem Gas? (A) Bei einem Gewitter sieht man einen Blitz. (B) In der Fernsehbildröhre bewegen sich Elektronen. (C) Leuchtstofflampen erzeugen farbiges Licht. Frage 4 (D) Beim elektrischen Schweißen entsteht ein Lichtbogen.

6 Elektrische Leitungsvorgänge In einer Glimmlampe fließt bei einer Betriebsspannung von 20V ein Strom von 0,1 mA. Wie groß ist der Widerstand? (A) 2000 Ohm (B) Ohm (C) 20 Kiloohm Frage 5

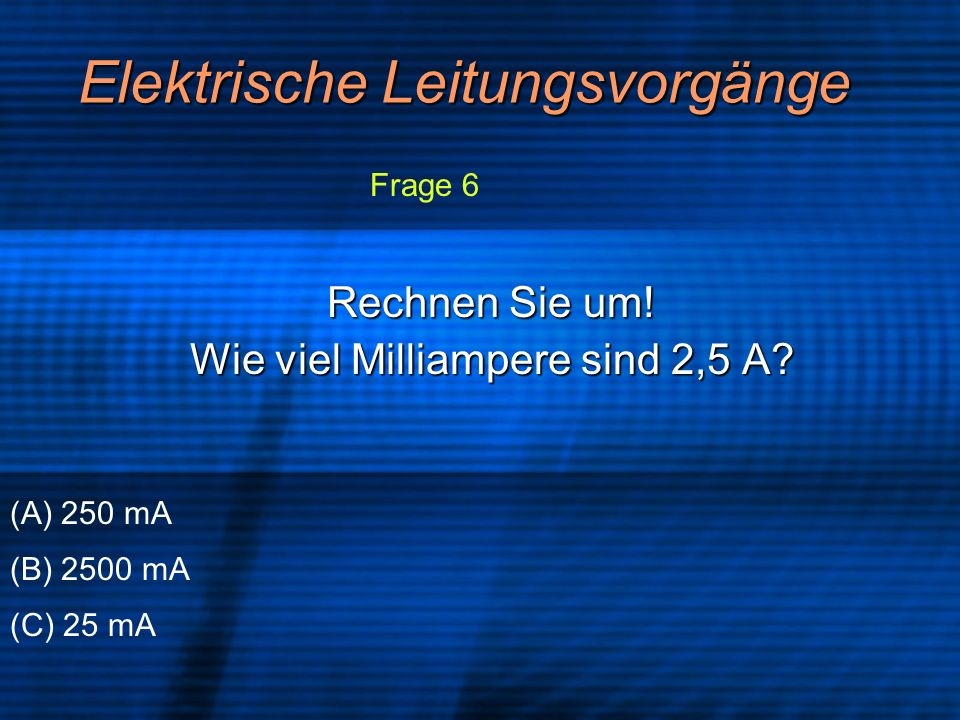

7 Elektrische Leitungsvorgänge Rechnen Sie um! Wie viel Milliampere sind 2,5 A? (A) 250 mA (B) 2500 mA (C) 25 mA Frage 6

8 Elektrische Leitungsvorgänge Ein Elektron bewegt sich beim Durchlauf durch ein Vakuum bei einer Spannung von 500V mit einer Geschwindigkeit von 600 km/h. Wie ändert sich die Geschwindigkeit, wenn das Elektron bei gleicher Spannung einen mit Gas gefüllten Kolben durchläuft? (A) Die Geschwindigkeit ändert sich nicht. (B) Die Geschwindigkeit wird größer als 600 km/h. (C) Die Geschwindigkeit wird kleiner als 600 km/h. Frage 7

9 Lösungen

10 Elektrische Leitungsvorgänge Welche Voraussetzungen sind in einem Draht erfüllt, damit ein elektrischer Stromfluss in einem metallischen Leiter ermöglicht wird? (A) Im Draht müssen freibewegliche Ionen vorhanden sein. (B) Im Draht müssen freibewegliche Elektronen vorhanden sein und es muss eine Spannung anliegen. (C) Im Draht müssen Elektronen und Ionen vorhanden sein. Frage 1

11 Elektrische Leitungsvorgänge Ein Draht besitzt einen regelmäßigen Atomaufbau. Alle Atome haben ihren festen Platz. Aus der Elektronenhülle können Elektronen herausgelöst werden. Sie sind nun freibeweglich und bewegen sich in Richtung des Pluspoles der Spannungsquelle.

12 Elektrische Leitungsvorgänge In welchen Flüssigkeiten fließt ein elektrischer Strom? (A) Leitungswasser (B) Destilliertes Wasser (C) Schwefelsäure Frage 2

13 Elektrische Leitungsvorgänge In einer Flüssigkeit müssen freibewegliche Ionen vorhanden sein. Diese bewegen sich zum Plus - oder Minuspol entsprechend ihrer Ladung. Destilliertes Wasser besitzt keine freibeweglichen Ionen. In Leitungswasser und Säuren befinden sich jedoch gelöste Salze, die einen Stromfluss ermöglichen.

14 Elektrische Leitungsvorgänge Wie heißt der Vorgang zur Bereitstellung wanderungsfähiger Ladungsträger in einem Gas? (A) Dissoziation (B) Emission (C) Ionisation Frage 3

15 Elektrische Leitungsvorgänge Ein Gas besteht im wesentlichen aus Gasteilchen, den Molekülen. Wenn Gas elektrisch leitend werden soll, dann müssen diese Moleküle in Ionen und Elektronen aufgespalten werden. Diesen Vorgang nennen wir IONISATION.

16 Elektrische Leitungsvorgänge Welche der folgenden Beispiele sind Erscheinungen für den Leitungsvorgang in einem Gas? (A) Bei einem Gewitter sieht man einen Blitz. (B) In der Fernsehbildröhre bewegen sich Elektronen. (C) Leuchtstofflampen erzeugen farbiges Licht. Frage 4 (D) Beim elektrischen Schweißen entsteht ein Lichtbogen.

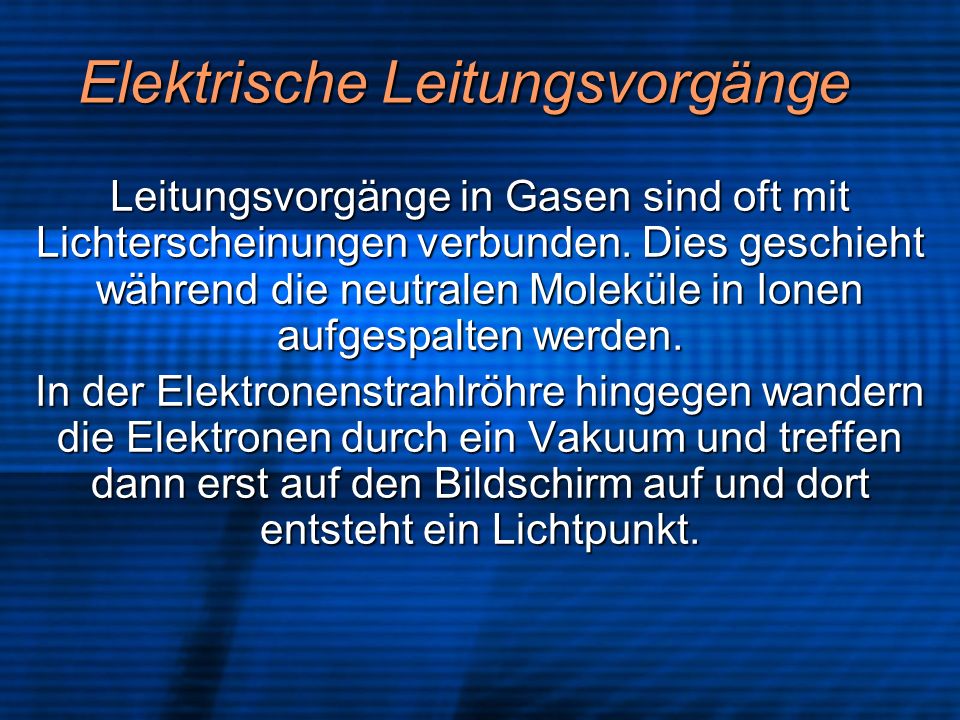

17 Elektrische Leitungsvorgänge Leitungsvorgänge in Gasen sind oft mit Lichterscheinungen verbunden. Dies geschieht während die neutralen Moleküle in Ionen aufgespalten werden. In der Elektronenstrahlröhre hingegen wandern die Elektronen durch ein Vakuum und treffen dann erst auf den Bildschirm auf und dort entsteht ein Lichtpunkt.

18 Elektrische Leitungsvorgänge In einer Glimmlampe fließt bei einer Betriebsspannung von 20V ein Strom von 0,1 mA. Wie groß ist der Widerstand? (A) 2000 Ohm (B) Ohm (C) 20 Kiloohm Frage 5

19 Elektrische Leitungsvorgänge Der Widerstand ergibt sich aus: R = U : I Die Spannung beträgt 20 V, die Stromstärke I = 0,1 mA = 0,0001A. Folglich rechnen wir: R = 20 : 0,0001= Ohm.

20 Elektrische Leitungsvorgänge Rechnen Sie um! Wie viel Milliampere sind 2,5 A? (A) 250 mA (B) 2500 mA (C) 25 mA Frage 6

21 Elektrische Leitungsvorgänge Die Vorsilbe milli bedeutet 1 Tausendstel. 1mA = 1A :1000= 0,001A Umgekehrt gilt also: 1A = 1mA 1000 = 1000mA Daraus ergibt sich: 2,5 A = 2,5 1000mA = 2500mA

22 Elektrische Leitungsvorgänge Ein Elektron bewegt sich beim Durchlauf durch ein Vakuum bei einer Spannung von 500V mit einer Geschwindigkeit von 600 km/h. Wie ändert sich die Geschwindigkeit, wenn das Elektron bei gleicher Spannung einen mit Gas gefüllten Kolben durchläuft? (A) Die Geschwindigkeit ändert sich nicht. (B) Die Geschwindigkeit wird größer als 600 km/h. (C) Die Geschwindigkeit wird kleiner als 600 km/h. Frage 7

23 Elektrische Leitungsvorgänge Das Vakuum ist ein luftleerer Raum. Das bedeutet, dass sich dort keine anderen Teilchen befinden. Die Elektronen können sich ungehindert bewegen. Wenn sie sich hingegen durch ein Gas bewegen, stoßen sie mit den Gasteilchen zusammen. Sie werden gebremst. Die Folge ist, sie werden langsamer.

24 Elektrische Leitungsvorgänge inMetalleninFlüssigkeiteninGasenimVakuuminHalbleitern Ladungsträger Bereitstellung der Ladungsträger Technische Anwendung

25 Elektrische Leitungsvorgänge inMetalleninFlüssigkeiteninGasenimVakuuminHalbleitern LadungsträgerElektronen Bereitstellung der Ladungsträger Bereits vorhanden Technische Anwendung Technischer Widerstand Technischer Widerstand Draht Draht Spule Spule

26 Elektrische Leitungsvorgänge inMetalleninFlüssigkeiteninGasenimVakuuminHalbleitern LadungsträgerElektronen positive Ionen positive Ionen negative Ionen negative Ionen Bereitstellung der Ladungsträger Bereits vorhanden Dissoziation Technische Anwendung Technischer Widerstand Technischer Widerstand Draht Draht Spule Spule Galvanisieren Galvanisieren Autobatterie Autobatterie(Akkumulator)

27 Elektrische Leitungsvorgänge inMetalleninFlüssigkeiteninGasenimVakuuminHalbleitern LadungsträgerElektronen positive Ionen positive Ionen negative Ionen negative Ionen Elektronen Elektronen negative Ionen negative Ionen Bereitstellung der Ladungsträger Bereits vorhanden DissoziationIonisation Technische Anwendung Technischer Widerstand Technischer Widerstand Draht Draht Spule Spule Galvanisieren Galvanisieren Autobatterie Autobatterie(Akkumulator) Leuchtstoffröhre Leuchtstoffröhre elektrisches Schweißen elektrisches Schweißen

28 Elektrische Leitungsvorgänge inMetalleninFlüssigkeiteninGasenimVakuuminHalbleitern LadungsträgerElektronen positive Ionen positive Ionen negative Ionen negative Ionen Elektronen Elektronen negative Ionen negative Ionen Elektronen Elektronen Bereitstellung der Ladungsträger Bereits vorhanden DissoziationIonisationEmission (Glühemission, Fotoemission) Technische Anwendung Technischer Widerstand Technischer Widerstand Draht Draht Spule Spule Galvanisieren Galvanisieren Autobatterie Autobatterie(Akkumulator) Leuchtstoffröhre Leuchtstoffröhre elektrisches Schweißen elektrisches Schweißen Fernsehbild- röhre Fernsehbild- röhre Oszillograf Oszillograf

29 Elektrische Leitungsvorgänge inMetalleninFlüssigkeiteninGasenimVakuuminHalbleitern LadungsträgerElektronen positive Ionen positive Ionen negative Ionen negative Ionen Elektronen Elektronen negative Ionen negative Ionen Elektronen Elektronen Löcher (Defekt- elektronen) Bereitstellung der Ladungsträger Bereits vorhanden DissoziationIonisationEmission (Glühemission, Fotoemission) Dotieren Technische Anwendung Technischer Widerstand Technischer Widerstand Draht Draht Spule Spule Galvanisieren Galvanisieren Autobatterie Autobatterie(Akkumulator) Leuchtstoffröhre Leuchtstoffröhre elektrisches Schweißen elektrisches Schweißen Fernsehbild- röhre Fernsehbild- röhre Oszillograf Oszillograf Diode Diode Transistor Transistor Heißleiter Heißleiter (elektronisches Thermometer)
