1 Welches ist der Plus-Pol, welches der Minus-Pol der Batterie? 1 Spannungsquellen sind z.B.: - Batterien - Netzgeräte - Generatoren - Solarzellen Netzgeräte:

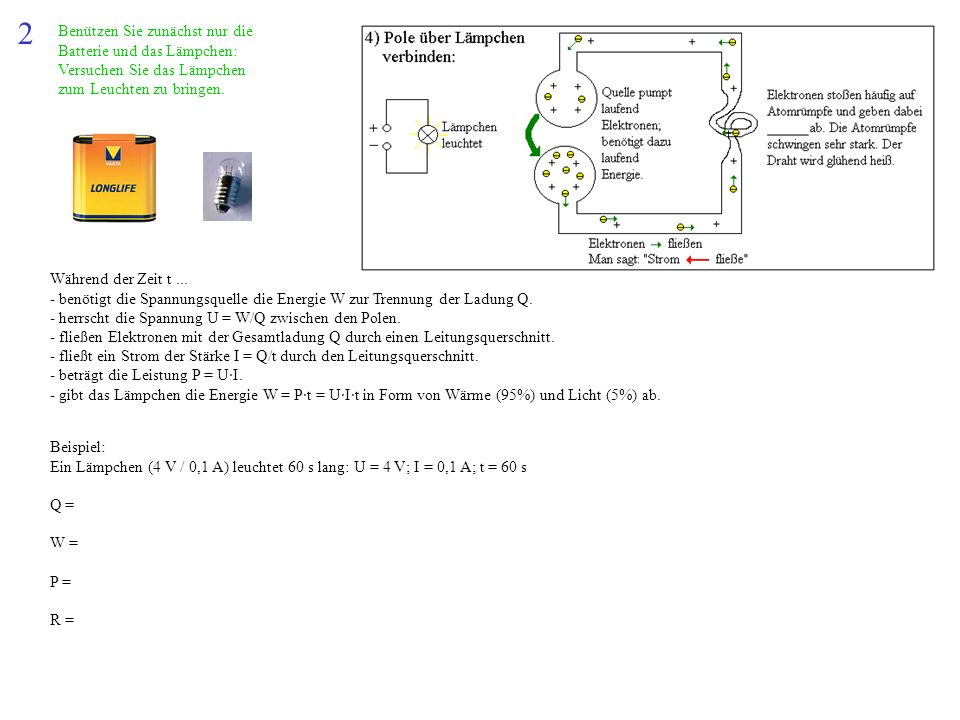

2 Benützen Sie zunächst nur die Batterie und das Lämpchen: Versuchen Sie das Lämpchen zum Leuchten zu bringen. 2 Während der Zeit t... - benötigt die Spannungsquelle die Energie W zur Trennung der Ladung Q. - herrscht die Spannung U = W/Q zwischen den Polen. - fließen Elektronen mit der Gesamtladung Q durch einen Leitungsquerschnitt. - fließt ein Strom der Stärke I = Q/t durch den Leitungsquerschnitt. - beträgt die Leistung P = U·I. - gibt das Lämpchen die Energie W = P·t = U·I·t in Form von Wärme (95%) und Licht (5%) ab. Beispiel: Ein Lämpchen (4 V / 0,1 A) leuchtet 60 s lang: U = 4 V; I = 0,1 A; t = 60 s Q = W = P = R =

3 Benützen Sie nun die Batterie, das Lämpchen mit Fassung, die Kabel und den Schalter: 3 Messen Sie die Stromstärke I bei geschlossenem Schalter in den Punkten... - A: I = - B: I = - C: I = - D: I = - E: I = - F: I = Ergebnis: Spannungsquelle Schalter Lämpchen A B D C E F Messen Sie die Spannung U zwischen folgenden Punkten... a) bei geschlossenem Schalter b) bei geöffnetem Schalter - A und B: U = - B und C: U = - C und D: U = - D und E: U = - E und F: U = - F und A: U = - A und D: U = Ergebnis: Messen Sie die Spannung U zwischen folgenden Punkten A und F und gleichzeitig die Stromstärke I im Punkt D... a) bei geschlossenem Schalter b) bei geöffnetem Schalter - U = - I = Ergebnis: Versuchen Sie das Lämpchen erneut zum Leuchten zu bringen. Ersetzen Sie die Batterie durch ein Netzgerät (U = 4 V).
