1 ​ Backup Workshop Dresden / Interface-Systems 04. November 2015 ​ Mathias Riediger ​ System Engineering Sicheres Backup in die Cloud mit NetApp AltaVault

2 Agenda 1)(Backup)-Herausforderungen im Cloud Umfeld 2)AltaVault Technologie 3)AltaVault Lösungsszenarien 4)Fragen & Antworten © 2015 NetApp. Alle Rechte vorbehalten. NetApp vertraulich – eingeschränkte Nutzung 2

3 Würden Sie Daten in die Cloud geben? © 2015 NetApp. Alle Rechte vorbehalten. NetApp vertraulich – eingeschränkte Nutzung 3

4 Backup und Archivierung sind die ersten Workloads, die in die Cloud verschoben werden. N=327, mehrere Antworten möglich Quelle: ESG, 2015 © 2015 NetApp. Alle Rechte vorbehalten. NetApp Proprietary – Limited Use Only 4

5 © 2015 NetApp. Alle Rechte vorbehalten. NetApp vertraulich – eingeschränkte Nutzung 5 Begriffsdefinitionen

6 Hybrid Cloud: grundlegender Trend in der IT © 2015 NetApp. Alle Rechte vorbehalten. NetApp vertraulich – eingeschränkte Verwendung 6 PrivatePublic Hyperscale Cloud- Provider Private Cloud Cloud-Service- Provider

7 Analogie: Essenszubereitung Self-Hosting (Private Cloud) © 2015 NetApp. Alle Rechte vorbehalten. NetApp vertraulich – eingeschränkte Nutzung 7

8 Gleiche Analogie... Cloud Service Provider © 2015 NetApp. Alle Rechte vorbehalten. NetApp vertraulich – eingeschränkte Nutzung 8

9 Und nochmal... Hyperscale Cloud Provider © 2015 NetApp. Alle Rechte vorbehalten. NetApp vertraulich – eingeschränkte Nutzung 9

10 Gründe für Hybrid Cloud-Storage für Backup und Archivierung *Quelle: Enterprise Strategy Group, 2014 © 2015 NetApp. Alle Rechte vorbehalten. NetApp vertraulich – eingeschränkte Verwendung 10 AWS S3 AWS Glacier 49 % der Unternehmen, die Cloud-Infrastruktur verwenden, verwenden sie für Daten-Backup und Archivierung. * Azure Google Cloud Storage Private Cloud ABER: das reine Tape ist immer noch günstig(er) z.B. kein Energieverbrauch / Kühlung z.B. geringere Kosten per GB (0,03Cent) Dennoch schlagen die EDA – Kosten voll zu: Tapeauslagerung bedeutet manuellen Aufwand Risiko des falsches Handling Fehlerquote von Tapes Zweiter / Dritter Standort notwendig => extreme Kosten Tapemanagement in Aussenstellen unsicher ABER: das reine Tape ist immer noch günstig(er) z.B. kein Energieverbrauch / Kühlung z.B. geringere Kosten per GB (0,03Cent) Dennoch schlagen die EDA – Kosten voll zu: Tapeauslagerung bedeutet manuellen Aufwand Risiko des falsches Handling Fehlerquote von Tapes Zweiter / Dritter Standort notwendig => extreme Kosten Tapemanagement in Aussenstellen unsicher

11 NetApp Data Protection Model © 2015 NetApp, Inc. All rights reserved. NetApp Confidential – Limited Use 11  SnapVault  AltaVault  SnapMirror  E-Series  MetroCluster  E-Series

12 NetApp AltaVault Die Cloud-integrierte Storage Appliance © 2015 NetApp, Inc. All rights reserved. NetApp Proprietary – Limited Use Only 12

13 © 2014 NetApp, Inc. All rights reserved. NetApp Confidential – Limited Use SteelStore 3.2 NetApp kaufte die SteelStore Produktreihe. Neue SteelStore Software verbessert die Skalierbarkeit um das Doppelte und die Aufnahme um 25 %. Es werden zwanzig Public und Private Cloud-Plattformen unterstützt, einschließlich StorageGRID Webscale AltaVault 4.0 neue Formfaktoren: physisch, virtuell (VMware ESX und MSFT Hyper-V), Cloud-basiert (AWS und Azure) verbesserte Skalierbarkeit: AltaVault Appliances sind ab 8 TB erhältlich und lassen sich auf bis zu 57 PB vertikal skalieren. bessere Performance: verkürzte Backup-Fenster mit mehr als doppelt so schneller Aufnahme- Performance 2013 SteelStore 3.0 SteelStore 3.0 wurde veröffentlicht und kann bis zu 14,4 PB an logischen Daten unterstützen. Erste Cloud-basierte SteelStore Appliances werden in Amazon Marketplace veröffentlicht. Jüngste Geschichte von AltaVault

14 NetApp AltaVault – technische Details © 2015 NetApp, Inc. All rights reserved. NetApp Confidential – Limited Use 14 Cloud Provider Primary Storage CIFS or NFS HTTPS (SSL or TLS) Backup Files AltaVault Local Disk Secure Vault Encryption KeyCloud Keys Deduplicated Slabs AES-256 Encrypted Slabs Web/CLI HTTPS (SSL or TLS) Backup Data Files File Share AltaVault Configuration

15 © 2015 NetApp. Alle Rechte vorbehalten. NetApp vertraulich – eingeschränkte Nutzung Backup und Recovery  Cloud-Speicher als Teil der lokalen Backup-Architektur  Bewahrt lokale Kopien der jüngsten Backups für ein schnelles Restore und repliziert diese sofort in die Cloud  Optimiert für zeitkritisches Recovery Cold Storage  Für großvolumige Daten im unregelmäßigen Zugriff und/oder langer Aufbewahrungszeit  Metadaten werden lokal gehalten, Nutzdaten werden sofort in die Cloud repliziert  Optimiert für Skalierung CIFS NFS NetApp ® AltaVault ® Backup Server NetApp ® AltaVault ® CIFS NFS Daten Server B B B B B B B B M M M M D D D D 15 NetApp AltaVault – 2 Betriebsarten S3 Cloud Storage

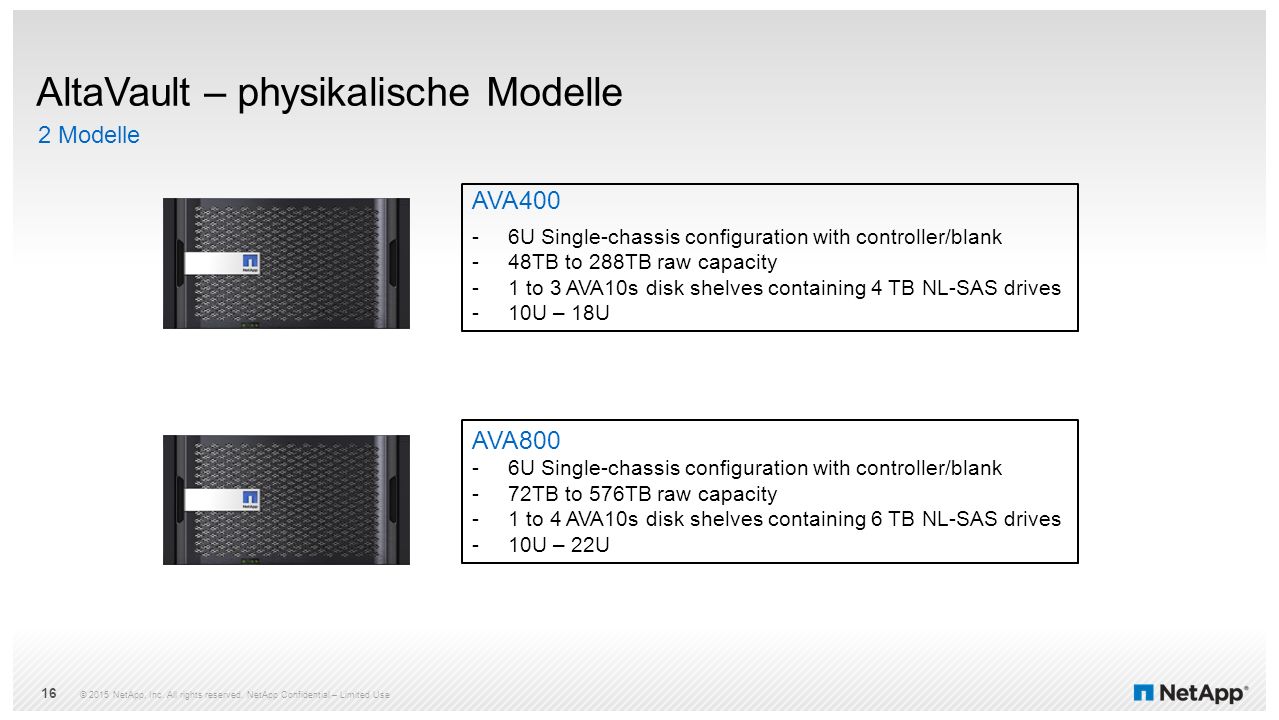

16 AltaVault – physikalische Modelle 2 Modelle © 2015 NetApp, Inc. All rights reserved. NetApp Confidential – Limited Use 16 AVA400 -6U Single-chassis configuration with controller/blank -48TB to 288TB raw capacity -1 to 3 AVA10s disk shelves containing 4 TB NL-SAS drives -10U – 18U AVA800 -6U Single-chassis configuration with controller/blank -72TB to 576TB raw capacity -1 to 4 AVA10s disk shelves containing 6 TB NL-SAS drives -10U – 22U

17 © 2015 NetApp, Inc. All rights reserved. NetApp Confidential – Limited Use 17  New platform delivers 1.5x – 2.3x more performance  20 CPU cores  256GB of memory  Based on FAS8080  Dual Hardware RAID6 SAS Controller Cards  High-performance LSI9380-8e RAID6 controller  PCIe Gen 3.0 x8 lane, 12Gb/s SAS ports  Cache module w/SuperCap power backup  New I/O layout delivers greater flexibility  4 10GbE ports  4 1GbE ports AltaVault – physikalische Modelle continued

18 © 2015 NetApp, Inc. All rights reserved. NetApp Confidential – Limited Use 18  Based on DS4246 chassis  4U  2 RAID-6 groups per shelf  Disks available in ½ shelf increments  12 disks in a pack, pre-formatted specially for AltaVault  2 drive models  4 TB NL-SAS (AVA400 only)  6 TB NL-SAS (AVA800 only) AltaVault – Shelf Anbindung continued

19 Neue 12GBit/s Shelf Anbindung MiniSAS © 2015 NetApp, Inc. All rights reserved. NetApp Confidential – Limited Use 19  Controller to shelf cabling (unique to AVA) MiniSAS HD  Shelf to shelf cabling (same as FAS) NTAP X-P/NNTAP 3x5 P/NDescription X66020A-R Cable,Storage,MiniSAS-QSFP,12G,1m X66021A-R Cable,Storage,MiniSAS-QSFP,12G,2m X66022A-R Cable,Storage,MiniSAS-QSFP,12G,5m NTAP X-P/NNTAP 3x5 P/NDescription X6557-EN-R Cbl, SAS Cntlr-Shelf/Shelf-Shelf/HA,0.5m

20 AltaVault – virtuelle Modelle 3 Modelle © 2015 NetApp, Inc. All rights reserved. NetApp Confidential – Limited Use 20 AVA-v8 -8 TB local usable capacity -4 vCPU, 24 GB RAM required -VMware ESXi and Hyper-V AVA-v TB local usable capacity -8 vCPU, 48 GB RAM required -VMware ESXi and Hyper-V AVA-v TB local usable capacity -12 vCPU, 96 GB RAM required -VMware ESXi and Hyper-V

21 Introducing the Cloud-Based AltaVault Models 3 Modelle © 2015 NetApp, Inc. All rights reserved. NetApp Confidential – Limited Use 21 AVA-c4 -Amazon Marketplace -Microsoft Azure -4 TB local capacity AVA-c8 -Amazon Marketplace -8 TB local capacity AVA-c16 -Amazon Marketplace -16 TB local capacity

22 Technische Spezifikationen: Backup Mode © 2015 NetApp, Inc. All rights reserved. NetApp Confidential – Limited Use 22 Cloud-based appliances Virtual cloud-integrated appliances Physical cloud-integrated appliances ModelAVA-c4AVA-c8AVA-c16AVA-v8AVA-v16AVA-v32AVA400AVA800 Usable local capacity 4TB8TB16TB8TB16TB32TB32TB-192TB48TB-384TB Cloud capacity supported 20TB40TB80TB40TB80TB160 TB 160TB– 960TB 240TB– 1.92PB Logical cloud capacity (max) 600TB1.2PB2.4PB1.2PB2.4PB4.8PB480TB-28PB720TB-57PB Backup throughput (max) 300GB/hr350GB/hr2.6TB/hr900GB/hr1.8TB/hr2.6TB/hr5.5TB/hr8TB/hr

23 Technische Spezifikationen : Cold Storage Mode © 2015 NetApp, Inc. All rights reserved. NetApp Confidential – Limited Use 23 Cloud-based appliances Virtual cloud-integrated appliances Physical cloud- integrated appliances ModelAVA-c4AVA-c8AVA-c16AVA-v8AVA-v16AVA-v32AVA400 Usable local capacity 4TB8TB16TB8TB16TB32TB Logical cloud capacity (Maximum) 3 1.6PB3.2PB6.4PB2.5PB5PB10PB Backup throughput (max) 175GB/hr225GB/hr350GB/hr

24 Mögliche Lösungsszenarien mit AltaVault 24

25 Nahtlose Integration in die vorhandene Infrastruktur Deduplizierung, Komprimierung und Verschlüsselung Lokale Cache- Speicherung von kürzlich durchgeführten Backups, Speicherung aller Daten als Vault- Kopien in der Cloud Speicherung von Daten in der Public oder Private Cloud der Wahl Amazon (Glacier und S3) AT&T Synaptic Storage-als- Service CenturyLink Dunkel Cloud Storage EVault LTS2 Google Cloud- Plattform IBM SoftLayer Objekt-Storage Microsoft Azure Rackspace Swisscom Telefonica TELUS Verizon Terremark NetApp StorageGRID Webscale HyperStore EMC Atmos OpenStack Swift Public Cloud Private Cloud NetApp AltaVault Cloud-integrierte Storage Appliance Public oder Private Cloud So funktioniert AltaVault 25 © 2015 NetApp. Alle Rechte vorbehalten. NetApp vertraulich – eingeschränkte Verwendung Backup System FAS E-Series Storage-Lösungen anderer Hersteller

26 Transparente Migration aus bestehenden Datenquellen Ergebnis: nachhaltige, kosteneffiziente lokale Archive mit Webskalierung Cloud-integrierte Storage Appliance FAS E-Series Storage-Lösungen anderer Hersteller NetApp StorageGRID Webscale - optimales Storage Backend FLEXVAULT – powered by NetApp StorageGRID Webscale Private Cloud Storage Äußerst skalierbarer interner oder gehosteter Objekt-Storage Sicherer Datentransport vor Ort und außerhalb des Standorts NetApp AltaVault 26 © 2015 NetApp. Alle Rechte vorbehalten. NetApp vertraulich – eingeschränkte Verwendung Backup System

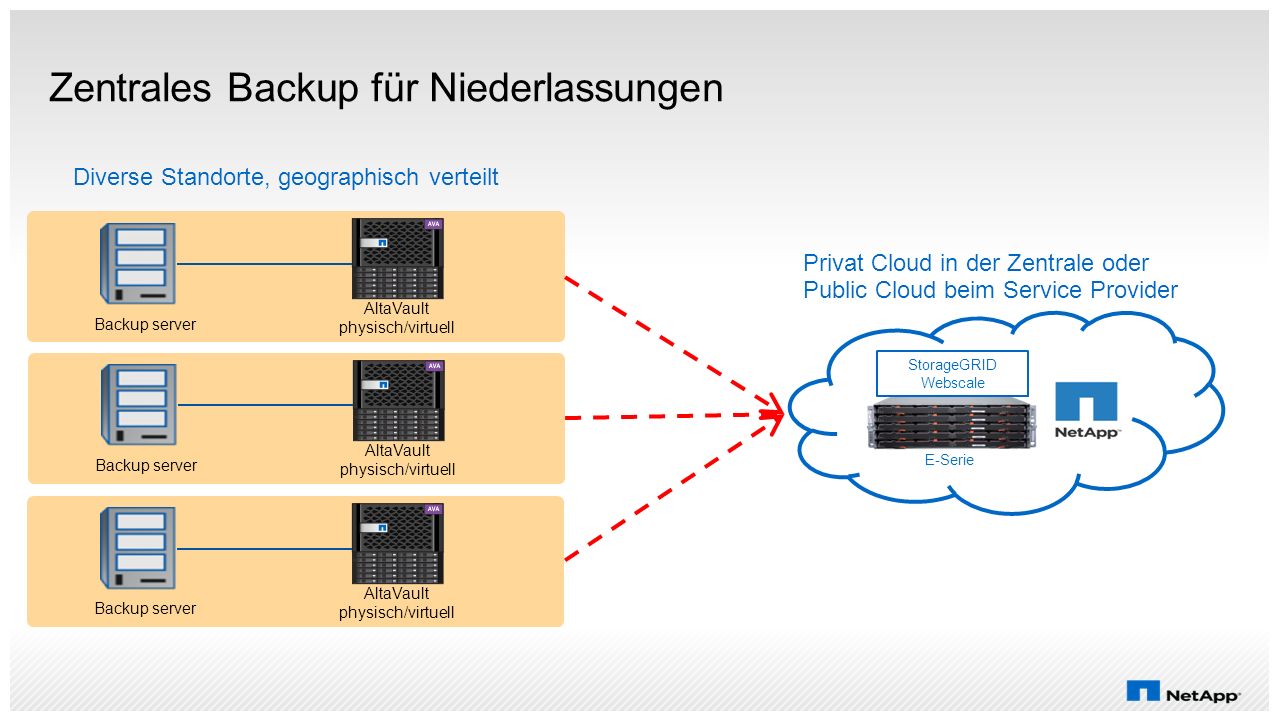

27 Zentrales Backup für Niederlassungen Privat Cloud in der Zentrale oder Public Cloud beim Service Provider StorageGRID Webscale Diverse Standorte, geographisch verteilt E-Serie Backup server AltaVault physisch/virtuell Backup server AltaVault physisch/virtuell Backup server AltaVault physisch/virtuell

28 © 2014 NetApp, Inc. All rights reserved. NetApp Confidential – Limited Use 28 Backup server Nutzung der Cloud für Desaster Recovery:  Virtuelle Appliance kann beim Service Provider installiert werden  Wiederherstellung der Daten in der Cloud => innerhalb kürzester Zeit wieder handlungsfähig  Funktioniert sowohl für Zentrale als auch für Niederlassungen Recovery in der Cloud Weitere Anwendungsmöglichkeit AltaVault Virtual Appliance Backup server AltaVault Physical Appliance

29 Sie wollen NetApp AltaVault testen? © 2015 NetApp. Alle Rechte vorbehalten. NetApp vertraulich – eingeschränkte Verwendung 29 Überzeugen Sie sich selbst davon! Testen Sie AltaVault 90 Tage lang risikofrei. Unter können Sie Ihre kostenlose Version herunterladen.www.NetApp.com/AltaVaultTrial Kostenlose Testversion!

30 Vielen Dank für Ihre Aufmerksamkeit!
