1 IuT: Steffen Pankow22.März 2004 Vergleich drahtloser IrDa, W-LAN, Bluetooth Vortrag: Übertragungstechnologien:

2 Vergleich: IrDa, W-LAN, Bluetooth Themen IuT: Steffen Pankow 22. März 2004 Gliederung IrDa W-LAN Bluetooth Vor- / Nachteil Fazit tab. Überblick Gliederung 1.Vor- und Nachteile von Übertragungstechniken 2.kurze technische Funktionsweise zu IrDa + Vor- / Nachteile W-LAN + Vor- / Nachteile Bluetooth + Vor- / Nachteile 3.tabellarischer Überblick 4.Fazit

3 Vergleich: IrDa, W-LAN, Bluetooth Themen IuT: Steffen Pankow 22. März 2004 Gliederung IrDa W-LAN Bluetooth Vor- / Nachteil Fazit tab. Überblick Vor- / Nachteil Vor- und Nachteile von Übertragungstechniken Vorteile: – Räumlich flexibel innerhalb eines Empfangsbereichs – Keine Verkabelungsprobleme (z.B. historische Gebäude) – Niedrige Kosten durch einfache Infrastruktur – Ad-hoc-Netzwerke ohne vorherige Planung – weniger anfällig gegenüber Katastrophen wie Erdbeben, Feuer und auch unachtsamen Benutzern (Stecker ziehen!) – einfache Handhabung und Verwaltung (Plug & Play)

4 Vergleich: IrDa, W-LAN, Bluetooth Themen IuT: Steffen Pankow 22. März 2004 Gliederung IrDa W-LAN Bluetooth Vor- / Nachteil Fazit tab. Überblick Vor- / Nachteil Vor- und Nachteile von Übertragungstechniken Nachteile: – rel. niedrige Übertragungsraten (z.B. 11 Mbit/s bei IEEE b) – viele Übertragungsfehler – große Verzögerung – viele nationale Restriktionen, kaum globale Regelungen getroffen (nur 2000-Standard) – Sicherheitsprobleme, Luftschnittstelle für jeden zugänglich

5 Vergleich: IrDa, W-LAN, Bluetooth Themen IuT: Steffen Pankow 22. März 2004 Gliederung IrDa W-LAN Bluetooth Vor- / Nachteil Fazit tab. Überblick Funktionsweise IrDA -1- kurze Punkt-zu-Punkt-Verbindungen - für Datenaustausch / -synchronisation - Distanz (1-2m) mit Sichtverbindung Ü - rate bis 16 Mbit/s bei Reichweite von etwa 1m gerichtete Kommunikation / Sichtwinkel <= 30° - Kegel Kommunikation zw. 2 Schnittstellen basiert auf Master / Slave - Beziehung IrDA

6 Vergleich: IrDa, W-LAN, Bluetooth Themen IuT: Steffen Pankow 22. März 2004 Gliederung IrDa W-LAN Bluetooth Vor- / Nachteil Fazit tab. Überblick Funktionsweise IrDA -2- Primary Station ist verantwortlich für Aufbau / Verbindung / Datentransfer Secondary Station sendet & antwortet nur, wenn selbst angesprochen (z.B. Drucker) Verschiedene Transferraten 2, ,2 Kbit/s (asynchron) 0, Mbit/s (synchron) IrDA

7 Vergleich: IrDa, W-LAN, Bluetooth Themen IuT: Steffen Pankow 22. März 2004 Gliederung IrDa W-LAN Bluetooth Vor- / Nachteil Fazit tab. Überblick Vorteile der Infrarottechnik einfache und sehr preisgünstige Sender und Empfänger geringer Energieverbrauch weite Verbreitung (heutzutage in praktisch allen mobilen Geräten integriert) andere elektrische Geräte stören Infrarotübertragung nicht einfache Handhabung keine Lizenzen nötig IrDA

8 Vergleich: IrDa, W-LAN, Bluetooth Themen IuT: Steffen Pankow 22. März 2004 Gliederung IrDa W-LAN Bluetooth Vor- / Nachteil Fazit tab. Überblick Nachteile der Infrarottechnik große Interferenzen bei Sonnenlicht und Wärmequellen (Übertragung reagiert empfindlich auf Umgebungslicht und reflektierende Gegenstände) Reichweite sinkt bei Sonneneinstrahlung auf ca. 10 cm IRDA selbst bietet kaum Sicherheiten keine Authentifikation & Verschlüsselung sind nicht Bestandteil des IrDA - Standards Sichtverbindung notwendig (Übertragung nur kurze Entfernung) Sichtwinkel 30° nur kurze Übertragungsstrecken niedrige Bandbreite IrDA

9 Vergleich: IrDa, W-LAN, Bluetooth Themen IuT: Steffen Pankow 22. März 2004 Gliederung IrDa W-LAN Bluetooth Vor- / Nachteil Fazit tab. Überblick Funktionsweise W-LAN -1- Wireless-LAN basiert auf dem Standard für Ethernet; IEEE Standard ersetzt das Ethernet-Kabel durch Funk Einfache Integration in bestehende NW-Strukturen wichtigster Standard IEEE Mbit/s erweitert zum IEEE b 11 Mbit/s Einführung von IEEE g 54 Mbit/s elektromagnetische Wellen im 2,4 GHz-ISM-Band wie Bluetooth W-LAN

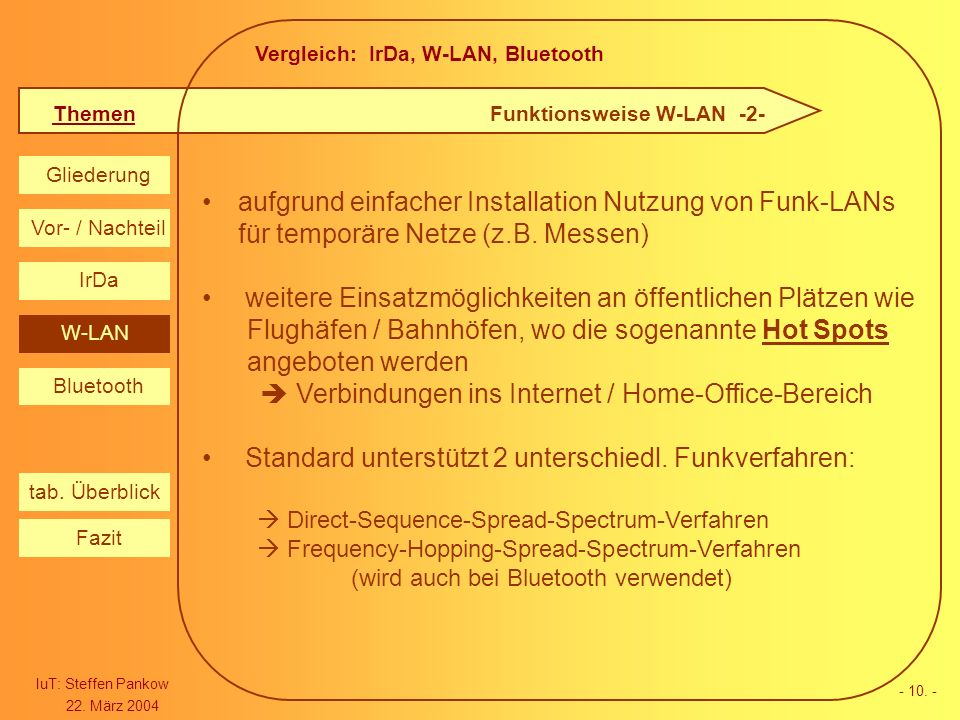

10 Vergleich: IrDa, W-LAN, Bluetooth Themen IuT: Steffen Pankow 22. März 2004 Gliederung IrDa W-LAN Bluetooth Vor- / Nachteil Fazit tab. Überblick Funktionsweise W-LAN -2- aufgrund einfacher Installation Nutzung von Funk-LANs für temporäre Netze (z.B. Messen) weitere Einsatzmöglichkeiten an öffentlichen Plätzen wie Flughäfen / Bahnhöfen, wo die sogenannte Hot Spots angeboten werden Verbindungen ins Internet / Home-Office-Bereich Standard unterstützt 2 unterschiedl. Funkverfahren: Direct-Sequence-Spread-Spectrum-Verfahren Frequency-Hopping-Spread-Spectrum-Verfahren (wird auch bei Bluetooth verwendet) W-LAN

11 Vergleich: IrDa, W-LAN, Bluetooth Themen IuT: Steffen Pankow 22. März 2004 Gliederung IrDa W-LAN Bluetooth Vor- / Nachteil Fazit tab. Überblick Funktionsweise W-LAN -3- Organisiert werden WLAN entweder als Ad-Hoc-Netze die aus einzelnen Clients bestehen oder als Infrastrukturnetzwerke so genannte Access Points (AP) stellen Verbindung in ein bestehendes drahtgebundenes LAN APs mit eingebautem DSL-Modem – Nutzung für private oder firmen Anwendungen W-LAN

12 Vergleich: IrDa, W-LAN, Bluetooth Themen IuT: Steffen Pankow 22. März 2004 Gliederung IrDa W-LAN Bluetooth Vor- / Nachteil Fazit tab. Überblick Vorteile W-LAN Zugriffsteuerung über MAC-Adresse (jede NW-Hardware kann eindeutig identifiziert werden) (nur eingetragene Geräte dürfen auf AP zugreifen) Netzwerkkarte übernimmt Ver- und Entschlüsselung bei b & g = 128-Bit Verschlüsselung bei a sogar bis 152-Bit Verschlüsselung AP bietet Open-Key-Verfahren an Schlüssel wird regelmäßig automatisch geändert abgefangene Schlüssel werden ungültig W-LAN

13 Vergleich: IrDa, W-LAN, Bluetooth Themen IuT: Steffen Pankow 22. März 2004 Gliederung IrDa W-LAN Bluetooth Vor- / Nachteil Fazit tab. Überblick Nachteile W-LAN keine Authentifizierung des APs gegenüber Station im Einsatz befindlichen Verschlüsselungs- und Authentifikationstechnologien sind nicht ausreichend AP sollte auch möglichst weit von Störquellen entfernt aufgestellt werden bspw. DECT-Telefone, Bluetooth-Geräte, Mikrowellen- Herde auch 2.4-Gigahertz-Band = Interferenzen Funkwellen empfindlich gegen Wände / Glasflächen = schwächen, reflektieren oder ganz blockieren großes Hindernis Rigips-Wände (Drahtgitter im Innern) W-LAN

14 Vergleich: IrDa, W-LAN, Bluetooth Themen IuT: Steffen Pankow 22. März 2004 Gliederung IrDa W-LAN Bluetooth Vor- / Nachteil Fazit tab. Überblick Funktionsweise Bluetooth -1- Punkt-zu-Punkt oder Punkt-zu-Multipunkt-Verbindungen bis zu 8 Geräte bilden ein Piconet bis zu 10 Piconets bilden 1 Scatternet Master-Slave-Beziehung Bluetooth nutzt zwei Arten von Verbindungen: - Asynchrone Übertragung: max. 7 Kanäle / Piconet - Synchrone Übertragung: 3 Kanäle / Piconet Bluetooth BT-Architektur

15 Vergleich: IrDa, W-LAN, Bluetooth Themen IuT: Steffen Pankow 22. März 2004 Gliederung IrDa W-LAN Bluetooth Vor- / Nachteil Fazit tab. Überblick Funktionsweise Bluetooth -2- Bluetooth teilt ISM-Frequenzband (2,402 – 2,480 Ghz) in 79 Kanäle mit 1 Mhz Abstand auf und springt zw. diesen mit bis zu hops/s Max. Datendurchsatz: asymmetrisch = down: 721 kbit/s / up: 57,6 kBit/s symmetrisch = 433,9 kbit/s jedes Bluetooth - Gerät besitzt eine weltweit eindeutige 48-Bit-Kennung (MAC-Adresse) Nutzung als PAN (Personal Area Network) Einführung von IEEE g Übertragungsraten bis 54 Mbit/s möglich Bluetooth

16 Vergleich: IrDa, W-LAN, Bluetooth Themen IuT: Steffen Pankow 22. März 2004 Gliederung IrDa W-LAN Bluetooth Vor- / Nachteil Fazit tab. Überblick Vorteile Bluetooth große Reichweite (im Vergleich zu IrDa) – m keine Sichtverbindung benötigt (Datenübertragung durch Wände) bessere Sicherheit durch Verschlüsselung (128 bit) einfache Handhabung (Ad-Hoc-NW) basiert auf existierenden Protokollen geringerer Stromverbrauch & kostengünstig (ca. 5,- uro / Modul) hohe Komplexität problemlose Kommunikation der Programme unterschiedl. Hersteller auf versch. Geräten möglich Ersatz für kurze Kabel zur Verbindung von portablen / fixen Geräten Bluetooth

17 Vergleich: IrDa, W-LAN, Bluetooth Themen IuT: Steffen Pankow 22. März 2004 Gliederung IrDa W-LAN Bluetooth Vor- / Nachteil Fazit tab. Überblick Nachteile Bluetooth eingeschränkter Frequenzbereich Leistung des Senders beschränkt Interferenzen zu WLAN Bluetooth

18 Vergleich: IrDa, W-LAN, Bluetooth Themen IuT: Steffen Pankow 22. März 2004 Gliederung IrDa W-LAN Bluetooth Vor- / Nachteil Fazit tab. Überblick Überblick Reichweite / Datenrate tab. Überblick

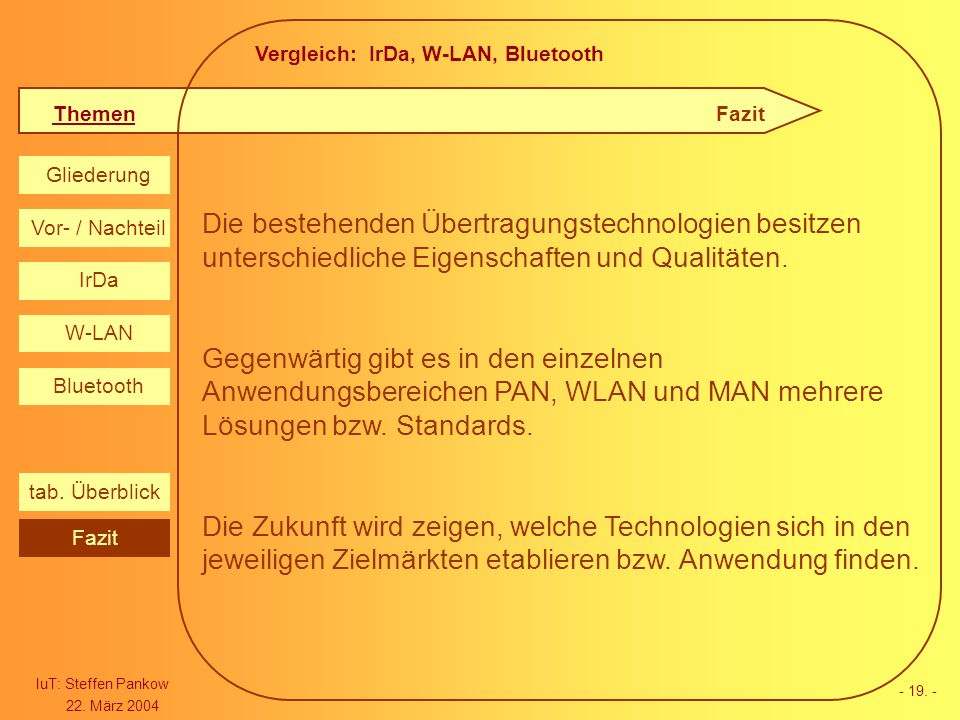

19 Vergleich: IrDa, W-LAN, Bluetooth Themen IuT: Steffen Pankow 22. März 2004 Gliederung IrDa W-LAN Bluetooth Vor- / Nachteil Fazit tab. Überblick Fazit Die bestehenden Übertragungstechnologien besitzen unterschiedliche Eigenschaften und Qualitäten. Gegenwärtig gibt es in den einzelnen Anwendungsbereichen PAN, WLAN und MAN mehrere Lösungen bzw. Standards. Die Zukunft wird zeigen, welche Technologien sich in den jeweiligen Zielmärkten etablieren bzw. Anwendung finden. Fazit

20 IuT: Steffen Pankow22.März 2004 noch Fragen ??? Vortrag:
