2 4500 Serie Online RBM CONSULTANT TM Product of the Year Award

3 2 Arbeitsweise des Systems Daten werden ereignisgesteuert erfasst Ausnahmeberichte erleichtern die Problemerkennung Schnell, Firmware - gesteuert Schwingungsmessungen erfolgen wie eine Prozesskontrolle 32 Channels 32 Channels 16 Tach 16 Tach 16 Digital I/O 16 Digital I/O all processed at 4500! all processed at 4500! Adaptive Monitoring & Process Control Functionality

4 S Serie -12/2/2 – Kanal Einheit 12 Sensor Kanäle - Beschleunigungssensoren - Geschwindigkeitssensoren - Wegsensoren - Wechselspannungssignale - Magnetfeld - Magnetfeld - dynamischer Druck - dynamischer Druck - Gleichspannungssignale - Temperatur - Temperatur - Last - Last Gleichspannung +/- 24 V (Wegsensoren) Netzteil 110 / 220 VAC 2 Tacho Eingänge - Pulse- Drehzahleingang - Frequenzteiler - programmierbar 2 Digitale Ein-/Ausgänge - Ein- und Ausgänge - OPTO TM Relais Prozessor / Kommunikation - Ethernet Kommunikation - Zwei Prozessoren! 1. Primär (RISC-based) 1. Primär (RISC-based) 2. DSP (24-bit) 2. DSP (24-bit) - Bis zu 16 Mb Speicher - LAN Fehler Toleranz - LAN Fehler Toleranz Low Cost

5 System Komponenten 4500 Daten Prozessor Umschaltbox Sensoren Controller Mehradriges Kabel - 16 x 4500s per Server - Daten werden im 4500 verarbeitet - TCP/IP Kommunikation - VxWorks RTOS - schnelle, ereignisgesteuerte Erfassung Firmen LAN Dedicated LAN Ethernet RBMware (Software)

6 5 Merkmale des Systems 4500 Firmware - gesteuert Frei konfigurierbar Eigenständiges Wiederhochfahren z.B. nach Netzausfall Automatische Tachoerkennung Alarmbasierte Berichtserstellung Datenerfassungssätze Einfache Anschlussmöglichkeiten 2-Kanal FFT- Analysator Hohe Zuverlässigkeit

7 6 Interrupt driven / Multitasking Die 4500 Einheit kann simultan –bestimmen WANN Daten erfasst werden… Bei Summenpegelüberschreitung, bestimmten Drehzahlen, Relaiszuständen –bestimmen WIE Daten erfasst werden... Spektren, Zeitsignale Alarmgrenzen zuordnen –ereignisorientierte Berichte erstellen... Übertragung der Daten via Netzwerk oder Funkfernübertragung –lückenlos Daten erfassen

8 7 Multitasking Funktionen WANN Daten erfasst werden sollten, wird ständig geprüft WIE Daten erfasst werden sollten (Frequenzbereich, Linienzahhl usw.) 16 bit DSP Ch XCh Y Analyse und Alarmauslösung 2 CH System steuert Relais, wenn nötig OPTO RELAYS Ausnahmebericht ! Exception Boolean IF... THEN T1>S1? Reads unit values all the time MB

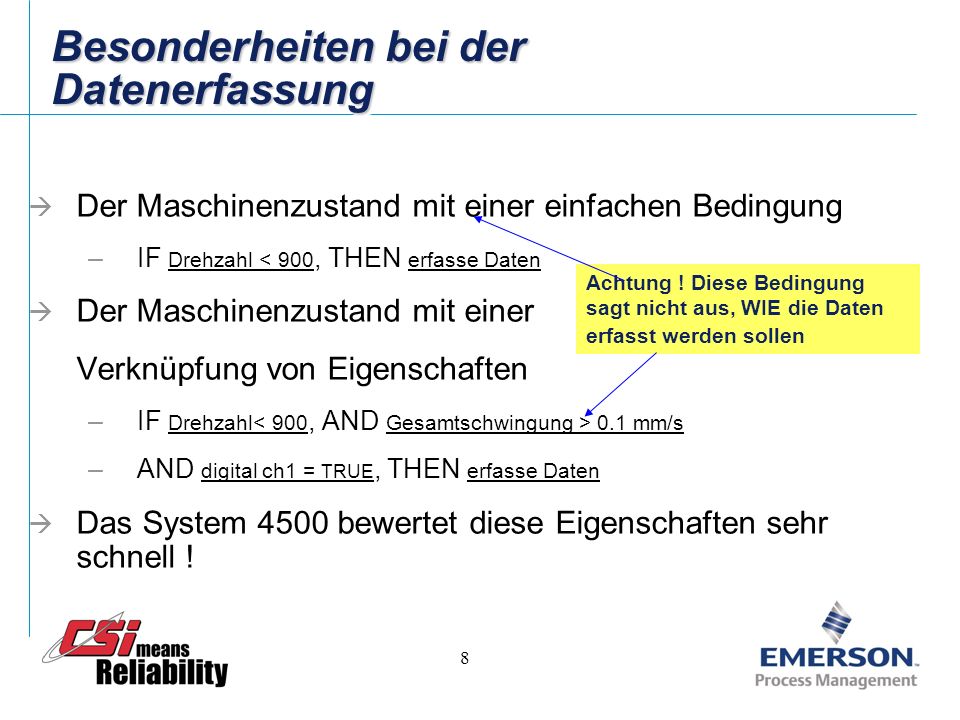

9 8 Besonderheiten bei der Datenerfassung Der Maschinenzustand mit einer einfachen Bedingung –IF Drehzahl < 900, THEN erfasse Daten Der Maschinenzustand mit einer Verknüpfung von Eigenschaften –IF Drehzahl 0.1 mm/s –AND digital ch1 = TRUE, THEN erfasse Daten Das System 4500 bewertet diese Eigenschaften sehr schnell ! Achtung ! Diese Bedingung sagt nicht aus, WIE die Daten erfasst werden sollen

10 9 DatenanalyseDatenanalyse Hier werden die Möglichkeiten der Datenanalyse und der Bewertung hinterlegt. Es erfolgt die Festlegung nach –Analysetyp (AP) -- Frequenzbereich, Auflösung, Mittlungen –Alarmgrenzen (AL) –Klartextberichte und –informationen an den Nutzer Es können verschiedene Analysen an einem Sensor vorgenommen werden !!

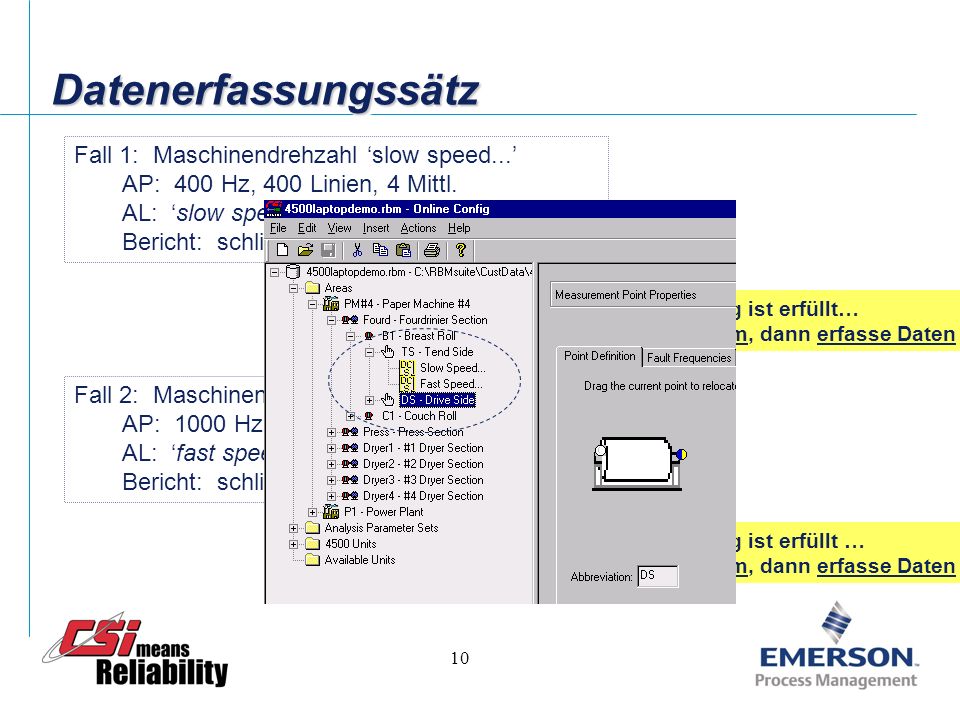

11 10 DatenerfassungssätzDatenerfassungssätz Folgende Bedingung ist erfüllt… If tach ch 3 < 400 rpm, dann erfasse Daten Fall 2: Maschinendrehzahl fast speed... AP: 1000 Hz, 1600 Linien, 4 Mittlg. AL: fast speed Alarm - set Bericht: schließe RELAIS 12 bei jedem Alarm Fall 1: Maschinendrehzahl slow speed... AP: 400 Hz, 400 Linien, 4 Mittl. AL: slow speed Alarm-set Bericht: schließe RELAIS 6 bei jedem Alarm Folgende Bedingung ist erfüllt … If tach ch 3 > 400 rpm, dann erfasse Daten

12 11 Nur 2 Konfigurationsprogramme Überwachung Konfiguration Hier werden alle Daten live angezeigt (detaillierte Informationen, wie Trends, Spektren usw. können aufgerufen werden) Hier werden alle Einstellungen zur Konfiguration vorgenommen

13 12 ÜberwachungssoftwareÜberwachungssoftware Zeigt dem Bediener den Fehler an Der Bediener sieht den Betriebszustand Min/max pointers

14 13 ÜberwachungssoftwareÜberwachungssoftware Grüne Balken signalisieren OK Explorer TM Ansicht der Anlage / Maschine / Sensor… farblich gekennzeichnet Sensor Namen Aktueller Wert von letzter Überwachung

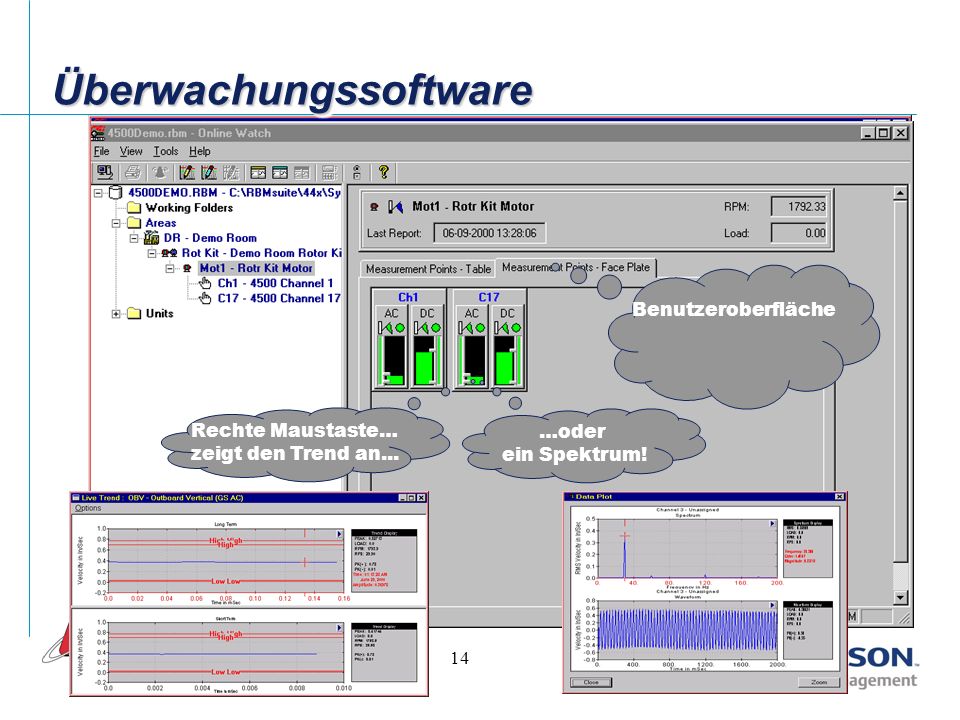

15 14 ÜberwachungssoftwareÜberwachungssoftware Benutzeroberfläche Rechte Maustaste… zeigt den Trend an... …oder ein Spektrum!

16 15 Zwei-Kanal System Zwei 16-bit A/D Wandler Bis zu 6400 Linen Auflösung 20 kHz Bandbreite Patentiertes PeakVue (rev. 1) Vorteile ? - 2 Kanäle sind schneller als 1 Kanal - Orbit – Darstellungen sind möglich
