2
Übersicht Definition Netzwerk
Zwei Konzepte: Peer to Peer, Client-Server Serverdienste Grösse von Netzwerken Verbindungskomponenten Topologien / Technologien Erweitern des Netzwerkes
3
Was ist ein Netzwerk? Ein Netzwerk besteht aus mindestens zwei Rechnern, die miteinander verbunden sind und Daten austauschen können.
4
Zwei Konzepte: Peer to Peer – Client-Server
Peer to Peer: gleichberechtigte Computer, kein dedizierter Server Client-Server: Server stellen den Clients Dienste zur Verfügung
5
Typische Serverdienste
File-Server Speichert die Daten, die von den Benutzern erstellt werden Applikation-Server Stellt Anwendungsprogramme zentral zur Verfügung Web-Server Stellt Internetdienste zur Verfügung (Webseiten usw.) Mail-Server(Exchange-Server) Ist für den ganzen -Verkehr zuständig
6
Grösse von Netzwerken LAN MAN, WAN, GAN
7
MAN Metropolitan Area Network WAN Wide Area Network
Grösse von Netzwerken LAN Local Area Network MAN Metropolitan Area Network WAN Wide Area Network GAN Global Area Network
8
Grundlegende Verbindungskomponenten
Netzwerkadapter Netzwerkkabel Drahtlose Kommunikationsgeräte
9
Netzwerkadapter / Netzwerkkarte
Empfangen von Daten und Umwandeln der Daten in elektrische Signale und umgekehrt Prüfen, ob die empfangenen Daten für den Computer bestimmt sind Steuern des Datenflusses durch das Kabel Jede Netzwerkkarte verfügt über eine eindeutige Adresse, die so genannte MAC-Adresse
10
Welche MAC-Adresse hat meine Netzwerkkarte?
Start Programme Zubehör Systemprogramme Systeminformationen Komponenten Netzwerk Adapter Oder: Start / Ausführen ... / command / ipconfig / all eintippen
11
Netzwerkkabel Kabeltypen Twisted Pair (verdrillt) 10BaseT Koaxial
Ungeschirmt Geschirmt 10BaseT Koaxial ThinNet ThickNet 10Base2, 10Base5 Glasfaser
12
RJ-45 – ein häufig verwendeter Steckertyp
13
Drahtlose Kommunikationsgeräte
Infrarotübertragung Schmalbandfunkübertragung
14
Hybride (gemischte) Topologien
Netzwerktopologien Bustopologie Sterntopologie Ringtopologie Maschentopologie Hybride (gemischte) Topologien
15
Bustopologie Terminator Segment
16
Sterntopologie Hub/ Switch
17
Ringtopologie
18
Maschentopologie
19
Hybride Topologien Stern/Bus Bus Stern/Ring
20
Netzwerktechnologien
Ethernet Token Ring
21
CSMA (Carrier Sense Multiple Access) CD (Collision Detection)
Ethernet Überträgt Signal CSMA (Carrier Sense Multiple Access) Erkennt Signal CD (Collision Detection) Konflikt erkannt Merkmale Beschreibung Zugriffsmethode CSMA/CD Übertragungs- geschwindigkeit Standard-Ethernet - 10 Mbit/s Fast Ethernet Mbit/s Gigabit Ethernet - 1 Gbit/s (1.000 Mbit/s)
22
Token Ring Merkmale Beschreibung Logischer Ring Physischer Ring
MSAU Merkmale Beschreibung Zugriffsmethode Tokenpassing Übertragungs- geschwindigkeit 4 bis 16 Mbit/s für alle Kabeltypen
23
Erweitern des Netzwerkes
Hubs Switches Router WLAN (Wireless-LAN)
24
alle verbundenen Computer in einer Sterntopologie
Hub Überträgt Daten an alle verbundenen Computer in einer Sterntopologie Hub
25
Hub (Verteiler) Hub (Verteiler) PC sendet Druckauftrag.
Der Drucker empfängt die Daten. Die anderen Geräte erkennen, dass die Daten nicht für sie bestimmt sind. Es kann nur ein Gerät gleichzeitig senden!
26
Switches Switch
27
Switch (Verteiler) Switch (Verteiler)
Mit einem Switch sind gleichzeitig mehrere Verbindungen möglich! Der Switch baut eine zweite Verbindung auf Der Switch baut eine Verbindung zum Drucker auf Switch (Verteiler) Der Drucker empfängt die Daten. PC 3 empfängt die Datei. PC 1 sendet eine Datei an PC 3. PC sendet Druckauftrag.
28

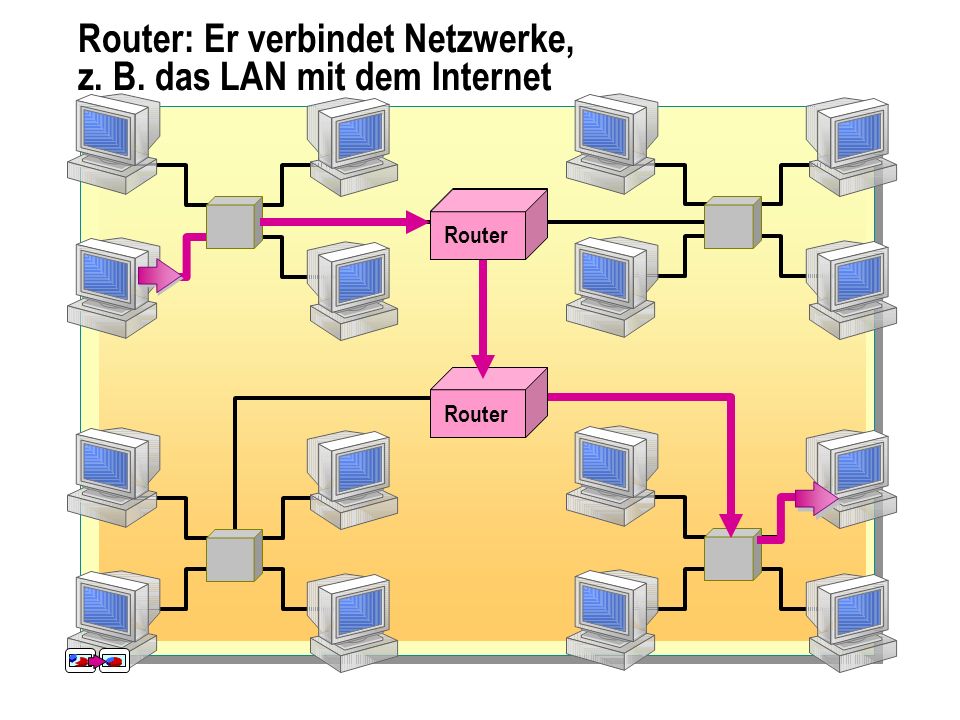

Router: Er verbindet Netzwerke, z. B. das LAN mit dem Internet
29
WLAN (Wireless LAN) Verteiler (Hub oder Switch)
Access Point (Funkempfänger) Funkverbindungen spezielle Wireless- Netzwerkkarten Mit speziellen Netzwerkkarten können kabellose Funkverbindungen über einen Access-Point aufgebaut werden.
30
Internetzugang privat: Festanschluss und Funk
Verteiler (Hub oder Switch) Wireless- Router mit Fire- wall Modem ADSL/Kabel PC ruft im Browser eine Internet-Seite auf.
31
Internetzugang (Handelsschule KVS)
Verteiler Switch Firewall Router PC ruft im Browser eine Internet-Seite auf.
