1 CNC 810 Daten Uebertragung

2 Daten übertragen Sinumerik 810T 1. Man benötigt ein Lap Top oder PC mit RS 232 Schnittstelle 2. Man benötigt die Software PCIN bei alten Lap Top oder WINPCIN bei neuen PCIN siehe unser Link 3 Man benötigt ein Kabel

3 Das Kabel muss wie folgt belegt sein, mache ein Plan 810T= Stecker db 25 männlich männlich,2=weiss,3=braun,4=gelb,5=grün, 7=grau,8=rosa,20=blau Stecker db 9 weiblich, Lap Top, 1=rosa,2=weiss,3=braun,4= blau,5=grau,6=gelb mit brücke zu 8, 7= grün

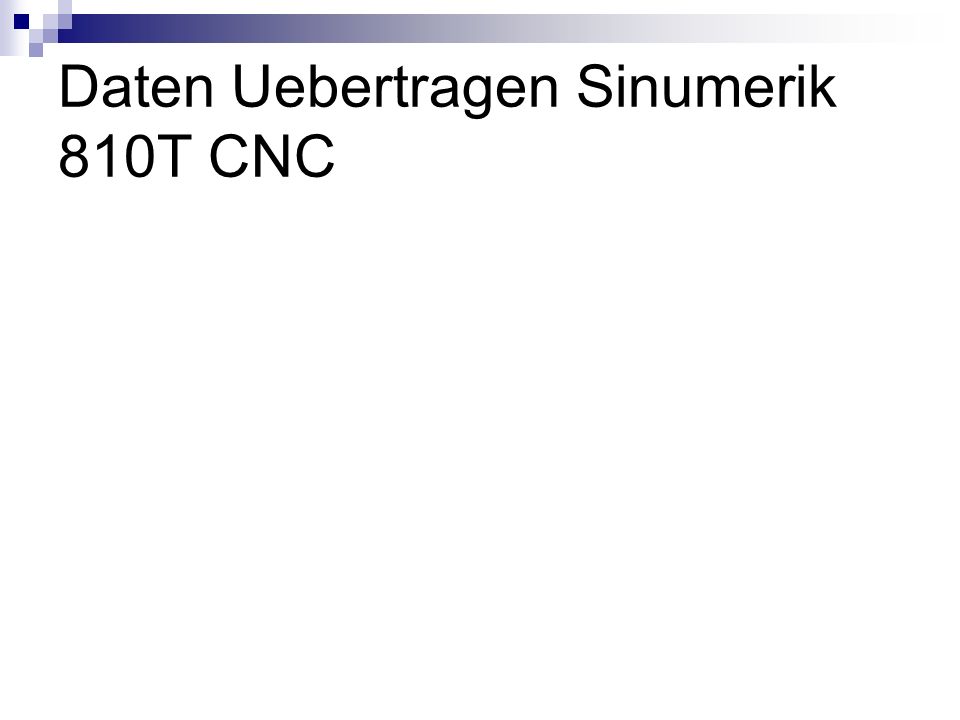

4 Daten Uebertragen Sinumerik 810T CNC

5 CNC Einstellung für Daten Senden und empfangen Setting Daten muss: = RS 232 für Daten = für PG Daten = 9600 Baud Einlesen = 9600 Baud Auslesen = Anz. Stopp Bit u.s.w

6 Diese Angaben sind für die erste Schnittstelle Bitte achte darauf, dass die Schnittstelle hinten eingesteckt ist zur CNC Front In der Regel ist die obere die Schnittstelle die Erste Die Schnittstelle 2 war als Option zu kaufen, daher ist sie oft nicht aktiviert 5015 bit 7, war 2. Schnittstelle 5018,5019,5022, diese darf nicht aktiviert werden, ausser, wenn z.B 1 defekt.

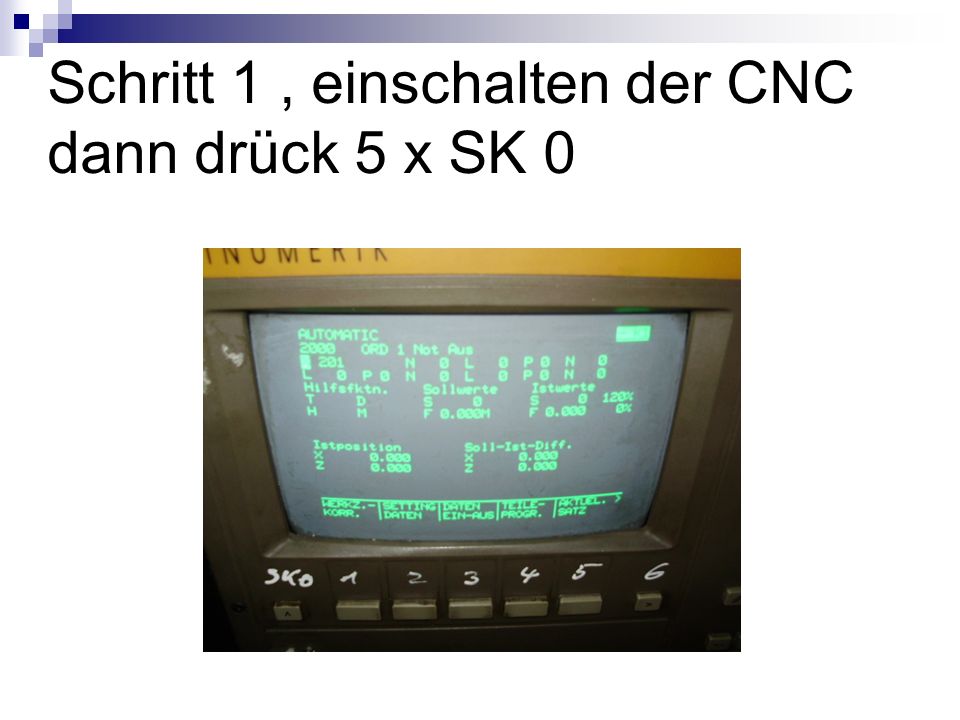

7 Schritt 1, einschalten der CNC dann drück 5 x SK 0

8 Schritt 2 drück SK3 Daten ein aus

9 Schritt 3 Drück Sk2 für Daten ausgaben ( oder SK1 für Eingabe)

10 Schritt 4, drück SK4 Teile Programm

11 Bereite den PC vor zum Daten empfangen und starte den Mit PCIN oder WIN PCIN

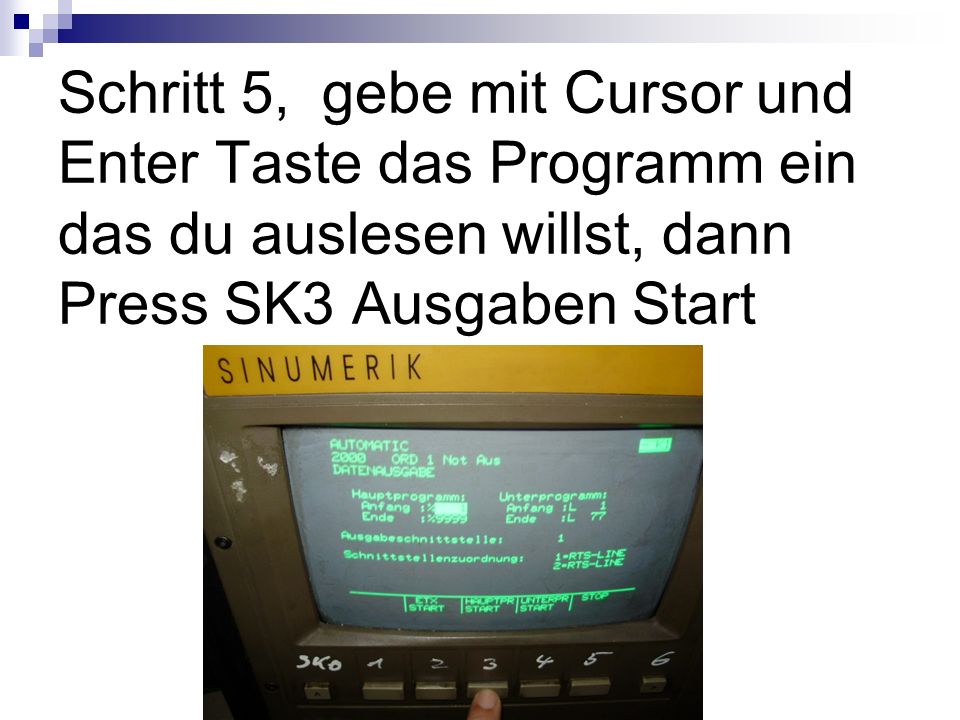

12 Schritt 5, gebe mit Cursor und Enter Taste das Programm ein das du auslesen willst, dann Press SK3 Ausgaben Start

13 Oben rechts siehe DIO, dann sendet es

14 Schritt 6, Press Stop wenn nicht selber abgebrochen wird nach dem Daten übertragen

15 OK Daten sind übertragen von CNC auf PC

16 Erweiterte Info Press: Diagnose, SK6, NC-MD,SK5 Maschinen Bits, Information: bits

17 Weitere Infos zur 810T,M,oder G, ev. wichtig wenn System Absturz 5015 bit 2= Graphik und 5007=3, 5009 bit 0 = Simulation, 5014 bit6 = Kurzkonturbeschr bit1= Speicher 64K, bit 123= 128K, 5017 bit 1 und 5018 bit 0= C Achse Transmit,
