Produkte Resistronic ist ein führender Hersteller von Geräten und Anlagen für das Widerstandsschweissen.

Ähnliche Präsentationen


Präsentation zum Thema: "Produkte Resistronic ist ein führender Hersteller von Geräten und Anlagen für das Widerstandsschweissen."—  Präsentation transkript:

1

2 Produkte Resistronic ist ein führender Hersteller von Geräten und Anlagen für das Widerstandsschweissen.

3 Produktepalette Resistronic stellt eine komplette Serie von Ausrüstungen für das Schweissen von feinen bis mikrofeinen Teilen her: Wechselstrom-, Impuls, und Inverter- Schweissgeräte Handschweiss-Ausrüstungen und Tisch-Schweissgeräte Schweissgeräte für Automation und Robotic sowie Portal-Schweissköpfe Schweissüberwachung konventionell und via PC Schweissanlagen nach Kundenwünschen komplett

4

5 Dienstleistungen Resistronic ist bekannt für schnelle Hilfe, zuverlässige Garantieleistungen und guten Service.

6 Dienstleistungen Dank unserer zentralen Lage in der Schweiz erreichen wir unsere Kunden in ganz Europa in kurzer Zeit. Unser Angebot umfasst: Konstruktionsberatung Poleposition Vorversuche Prototyping Null- und Kleinserien Entlastungsserien After Sales ISO-konforme Wartungsverträge

7 So funktioniert das Widerstandsschweissen. Beispiel einer Impulsschweissung mit Kondensatorentladung.

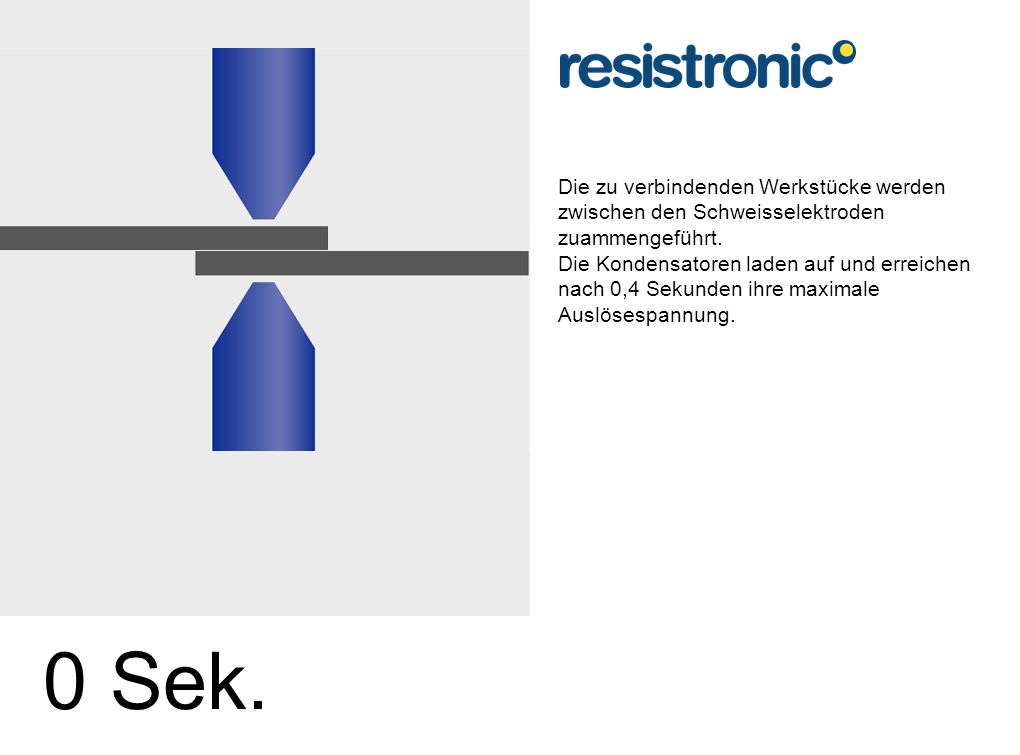

8 Die zu verbindenden Werkstücke werden zwischen den Schweisselektroden zuammengeführt. Die Kondensatoren laden auf und erreichen nach 0,4 Sekunden ihre maximale Auslösespannung. 0 Sek.

9 Die Kondensatoren entladen. Der Schweissimpuls erhitzt die Teile zunächst im Zentrum. 0,005 Sek.

10 Die Hitzeentwicklung erreicht den Höhepunkt und die grösste Ausdehnung, die beiden Teile schmelzen an ihrer Nahtstelle zusammen. 0,008 Sek.

11 Strom und Hitze fallen ab. Die beiden Teile sind zu einem verschweisst respektive an ihrer Berührungsnaht verschmolzen. 0,018 Sek.

12 Die Elektroden werden zurückgefahren, die Schweissung ist abgeschlossen, das Werkstück wird entfernt. 0,02–0,4 Sek.

13 Nach ca. 0,4 Sekunden sind die Kondensatoren wieder aufgeladen und nach ca. 0,8 Sekunden sind die neuen Werkstücke positioniert. Der nächste Schweissvorgang beginnt. 0,8 Sek.

14 Die heutigen Schweissgeräte von Resistronic benötigen für eine präzise Impuls- Punktschweissung mit Werkstückzuführung und -entfernung knapp eine Sekunde, die Kapazität eines einzelnen Schweisskopfes beträgt also eine Schweissung pro Sekunde. Resistronic baut nach Kundenspezifikationen Schweissanlagen mit mehreren parallell geschalteten Schweissköpfen. Damit kann die Kapazität fast beliebig gesteigert werden. Echtzeit

15 Sieben wichtige Gründe, warum Widerstandsschweissen die Verbindungstechnik mit Zukunft ist.

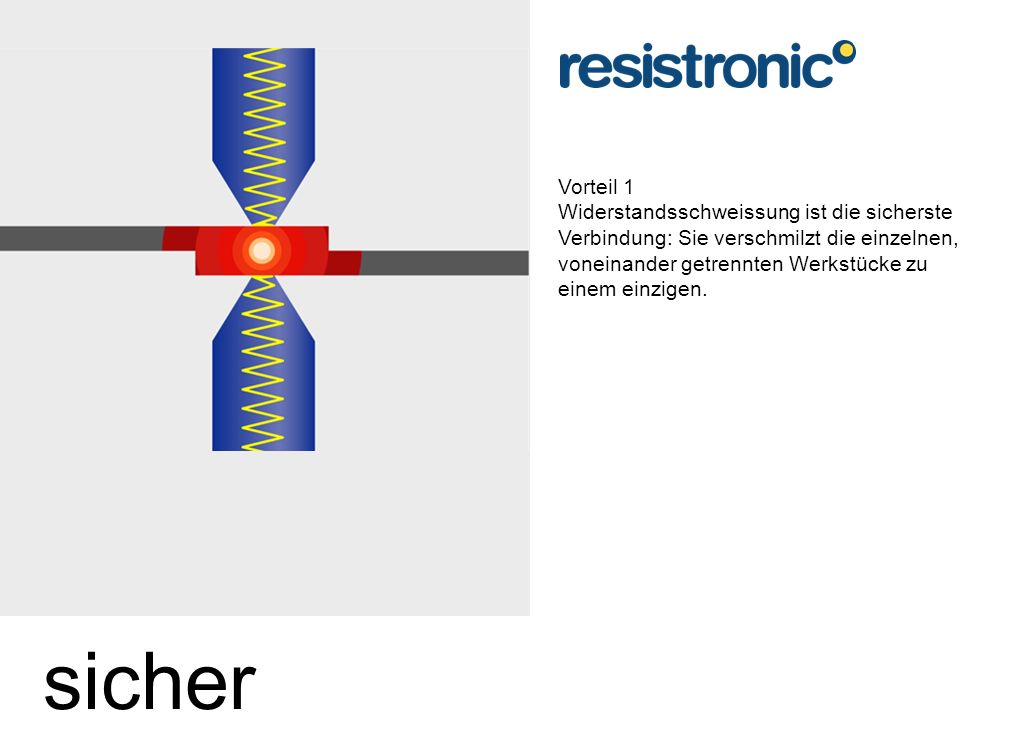

16 Vorteil 1 Widerstandsschweissung ist die sicherste Verbindung: Sie verschmilzt die einzelnen, voneinander getrennten Werkstücke zu einem einzigen. sicher

17 Vorteil 2 Die Verbindung kommt ganz ohne umweltbelastende Bindemittel wie Blei, Zinn oder Klebstoffe aus. sauber

18 Vorteil 3 Die Verbindungsqualität hängt von der Eindringtiefe des Schmelzvorgangs ab. Dieser steht in Korrelation mit dem Stromfluss und beides ist messbar. messbar

19 Vorteil 4 Die wesentlichen Parameter der Schweissung können vom Monitor aus verfolgt und via Widerstands- Schweissgerät gesteuert werden. steuerbar

20 Vorteil 5 Die Impulsschweissung mit Kondensatorentladung erlaubt extrem kurze Schweisszeiten und erzeugt damit nur minimale Streuhitze. Das erlaubt das Schweissen von kleinen Teilen mit hitzeempfindlichen Komponenten. schonend

21 Vorteil 6 Die Resistronic AG trägt seit Jahrzehnten zur Optimierung der Widerstands- Schweisstechnik bei. Ein wichtiger Faktor, wo wir immer wieder neue Massstäbe setzen, ist die Geschwindigkeit. Wir realisieren heute Schweiss-Taktzeiten von unter einer Sekunde. schnell

22 Vorteil 7 Die Resistronic AG ist in der privilegierten Lage, Schweisstechnik, Engineering und Konstruktion unter demselben Dach zu vereinen. Mit unseren kundenspezifischen Anlagen integrieren wir die Widerstands- Schweisstechnik ideal in übergeordnete Produktionsabläufe. integriert

23 Der automatisierten Verbindung des Schweissens mit angrenzenden Arbeits- gängen gehört die Zukunft. Sehen Sie dazu unsere Filmsequenz. Für die Bedienung wenden Sie sich bitte an das Standpersonal.
