Technisch relevante Zeolithe

Präsentation zum Thema: "Technisch relevante Zeolithe"—  Präsentation transkript:

1 Technisch relevante Zeolithe
Hauptseminar AC V Katharina Ottermann,

2 L. Puppe Chemie unserer Zeit, 1986, 4, 117 - 127
Aufbau - PBU „Zeolithe sind kristalline, hydratisierte Alumosilicate, synthetisiert oder natürlich vorkommend, mit Gerüststruktur, die Alkali- bzw. Erdalkali- kationen enthalten.“ (D. W. Breck) Stöchiometrie für reine Zeolithe: Mx/n[AlxSi1-xO2] · m H2O Primary Building Units (PBU): Tetraeder. Zentralatom: Si4+ bzw. Al3+ an den Ecken: O2- L. Puppe Chemie unserer Zeit, 1986, 4,

3 Aufbau - Übersicht

4 Aufbau - SBU Verbinden der Si- und Al- Tetraeder zu SBUs (Secondary Building Units) -> eine Ecke im Polyeder ist jeweils ein PBU-Tetraeder R. E. Morris J. Mater. Chem., 2005, 15,

5 Aufbau – wichtige Polyeder
L. Puppe Chemie unserer Zeit; 1986, 4, 117 – 127

6 J. Senker, Skript „Open-Framework Inorganic Materials“
Löwenstein-Regel Si/Al-Verhältnis kann nie kleiner 1 sein es dürfen sich nie zwei Al-Tetraeder nebeneinander befinden, da die Struktur sonst instabil wird und sich Al2O3 bildet für Si/Al = 1 gilt: Si und Al sind streng alternierend verteilt für Si/Al > 1 gilt: Al ist statistisch auf den Si-Plätzen verteilt 29Si MAS NMR of Zeolite X and Y: Si/Al: 1, , , , , J. Senker, Skript „Open-Framework Inorganic Materials“

7 Template besitzen strukturdirigierende Eigenschaften
meist ein- oder mehrwertige Kationen stabilisieren die entstehende Zeolithstruktur während der Synthese Unterscheidung zwischen spezifischen und unspezifischen Templaten Beispielsweise Tetrapropylammoniumkationen zur Synthese von ZSM-5 (MFI) Tetramethylammonium für LTA, FAU und andere spez.: macht einen best Zeo // un-spez. ein Templat kann mehrere Zeos machen L. Puppe Chemie unserer Zeit; 1986, 4, 117 – 127 / J. Senker, Skript „Open-Framework Inorganic Materials“

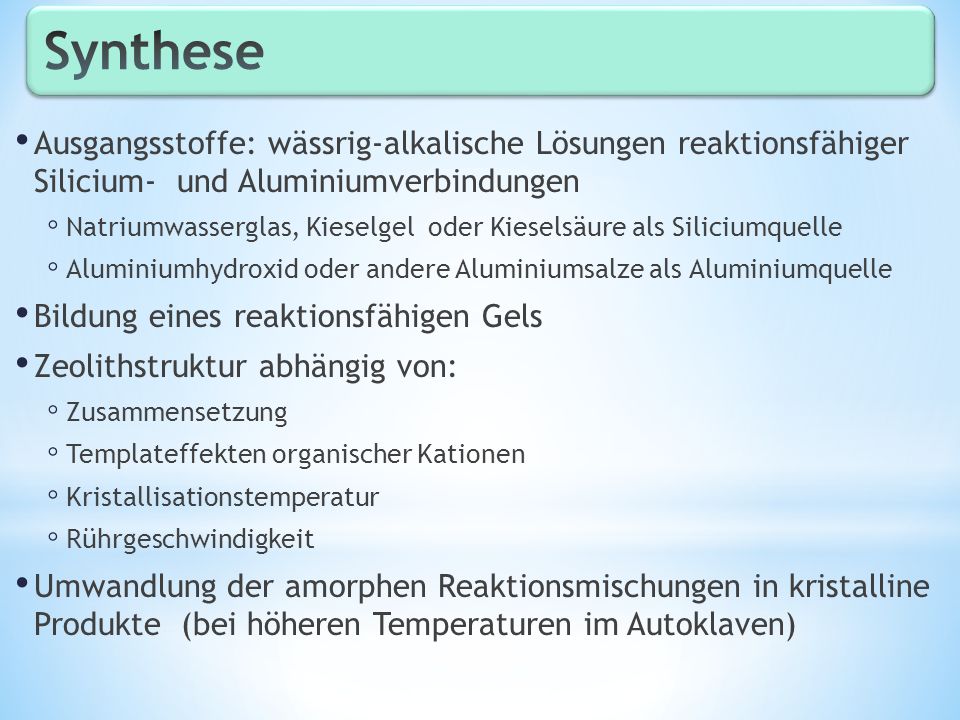

8 Synthese Ausgangsstoffe: wässrig-alkalische Lösungen reaktionsfähiger Silicium- und Aluminiumverbindungen Natriumwasserglas, Kieselgel oder Kieselsäure als Siliciumquelle Aluminiumhydroxid oder andere Aluminiumsalze als Aluminiumquelle Bildung eines reaktionsfähigen Gels Zeolithstruktur abhängig von: Zusammensetzung Templateffekten organischer Kationen Kristallisationstemperatur Rührgeschwindigkeit Umwandlung der amorphen Reaktionsmischungen in kristalline Produkte (bei höheren Temperaturen im Autoklaven) Herstellung aus: stark alkalischen, wässrigen Lösungen von Silicium- und Aluminiumverbindungen

9 J. Senker, Skript „Open-Framework Inorganic Materials“
Aufbau - Poren Anhand des Porendurchmessers erfolgt eine Einteilung in engporige, mittelporige und weitporige Zeolithe. J. Senker, Skript „Open-Framework Inorganic Materials“

10 Selektivität durch Poren
W. Reschetilowski, H. Toufar Wiss. Z. TU Dresden, 2007, 56, 67-73

11 Beispiele – Zeolith A (LTA)
kubisch

12 W. Reschetilowski, H. Toufar Wiss. Z. TU Dresden, 2007, 56, 67-73
Zeolith A (LTA) Verwendung als Molekularsieb definierter Porendurchmesser von Zeolith A (engporiger Zeolith) scharfe selektive Trennung auch von chemisch verwandten Stoffen aufgrund der Molekülgröße -> n-/iso-Paraffintrennung Querschnitt der Moleküle muss kleiner sein als der Porendurchmesser Aktivkohle oder Kieselsäuregele: mit breiter Porendurchmesserverteilung dehydrierte Form = Trockenmittel W. Reschetilowski, H. Toufar Wiss. Z. TU Dresden, 2007, 56, 67-73 L. Puppe, W. Büchner Naturwissenschaften, 1984, 71, ; L. Puppe Chemie unserer Zeit; 1986, 4, 117 – 127

13 W. Reschetilowski, H. Toufar Wiss. Z. TU Dresden, 2007, 56, 67-73
Zeolith A (LTA) Verwendung als Molekularsieb definierter Porendurchmesser von Zeolith A (engporiger Zeolith) scharfe selektive Trennung auch von chemisch verwandten Stoffen aufgrund der Molekülgröße -> n-/iso-Paraffintrennung Querschnitt der Moleküle muss kleiner sein als der Porendurchmesser Aktivkohle oder Kieselsäuregele: mit breiter Porendurchmesserverteilung dehydrierte Form = Trockenmittel W. Reschetilowski, H. Toufar Wiss. Z. TU Dresden, 2007, 56, 67-73

14 L. Puppe Chemie unserer Zeit; 1986, 4, 117 – 127

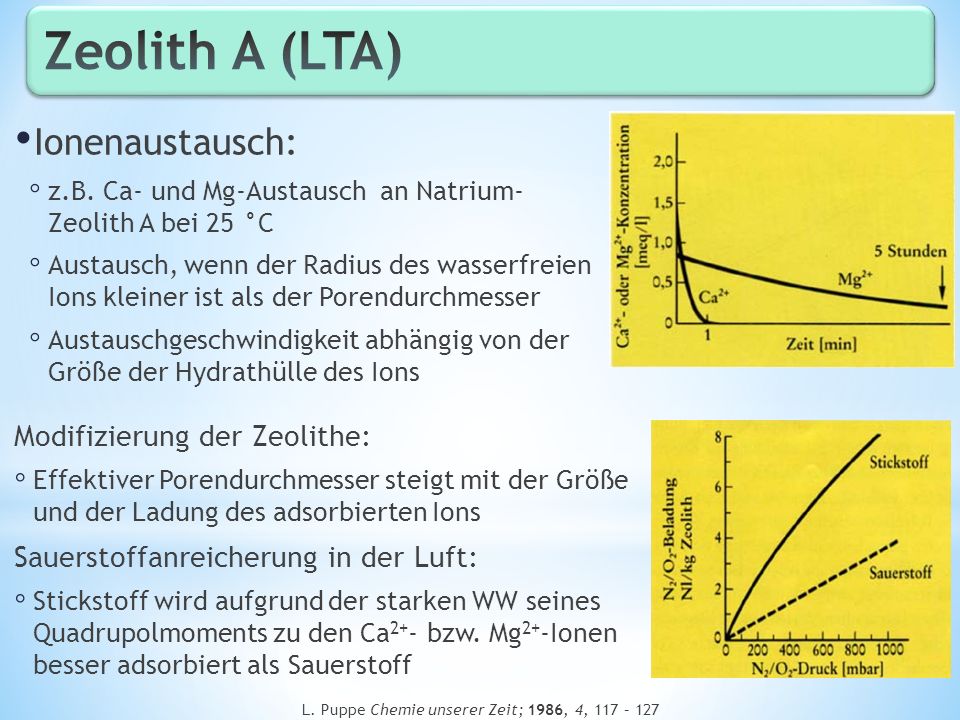

Zeolith A (LTA) Ionenaustausch: z.B. Ca- und Mg-Austausch an Natrium- Zeolith A bei 25 °C Austausch, wenn der Radius des wasserfreien Ions kleiner ist als der Porendurchmesser Austauschgeschwindigkeit abhängig von der Größe der Hydrathülle des Ions Modifizierung der Zeolithe: Effektiver Porendurchmesser steigt mit der Größe und der Ladung des adsorbierten Ions Sauerstoffanreicherung in der Luft: Stickstoff wird aufgrund der starken WW seines Quadrupolmoments zu den Ca2+- bzw. Mg2+-Ionen besser adsorbiert als Sauerstoff Ca-Austausch -> Waschmittel !!! Wasserenthärtung Sauerstoffanreicherung -> Druckwechselverfahren L. Puppe Chemie unserer Zeit; 1986, 4, 117 – 127

15 Beispiele – Faujasit (FAU)
krist. in der Diamantstruktur !!!

16 Faujasit (FAU) – Zeolith X bzw. Y
weitporiger Zeolith Zeolith X: Si/Al-Verhältnis nahe 1, anfällig gegen Säuren, Wasser und Dampf Zeolith Y: Si/Al-Verhältnis von 2,4; höhere Beständigkeit ultrastabiler Zeolith Y „USY“ Dealuminierung durch Dampf und Temp J. Scherzer, Journal of Catalysis, 54, 1978, / W. Reschetilowski, H. Toufar Wiss. Z. TU Dresden, 2007, 56, 67-73

17 Faujasit (FAU) – Zeolith X bzw. Y
FCC-Verfahren (Fluid Catalytic Cracking) bedeutender Stoffumwandlungsprozess in der erdölverarbeitenden Industrie Verwendung des ultrastabilen Zeolith Y „USY“ Kationen ausgetauscht gegen Protonen säurekatalysiertes Cracken höher siedender Erdölfraktionen zu leichter flüchtigen Produkten es werden vor Allem Motorbenzine und Olefine (Ethen, Propen, Buten) erhalten Na-Form -> Ammonium NH4-Form -> Calcinierung => H-Form

18 Faujasit (FAU) – Zeolith X bzw. Y
katalytische Aktivität v. a. durch: Saure Gruppen auf der inneren Oberfläche elektrostatisches Feld im Inneren der Hohlräume und Kanäle Vorteile: heterogener Kat Regeneration Formselektivität Brönsted-Säurezentren: hohe Säurestärke der Brücken-OH-Gruppen für Protonenkatalysierte Reaktionen Lewis-Säurezentren: durch thermisch initiierte Dehydroxylierung wirken allein oder mit Brönsted-Säurezentren zusammen / W. Reschetilowski, H. Toufar Wiss. Z. TU Dresden, 2007, 56, 67-73

19 Beispiele – Mordenit (MOR)
orthorhombisch

20 W. Reschetilowski, H. Toufar Wiss. Z. TU Dresden, 2007, 56, 67-73
Mordenit (MOR) Weitporiger Zeolith hoher Si-Gehalt -> hohe Temperaturbeständigkeit außerdem hohe Strahlenbeständigkeit -> Entfernen von Casium-137 und Strontium-90 aus radioaktiven Abwässern (Langzeitlagerung dieser Zeolithe durch Verglasen möglich) Entfernen von NH4+ aus Gewässern zum Schutz von Fischen W. Reschetilowski, H. Toufar Wiss. Z. TU Dresden, 2007, 56, 67-73

21 Beispiele – ZSM-5 (MFI) / L. Puppe Chemie unserer Zeit; 1986, 4, 117 – 127

22 W. Reschetilowski, H. Toufar Wiss. Z. TU Dresden, 2007, 56, 67-73

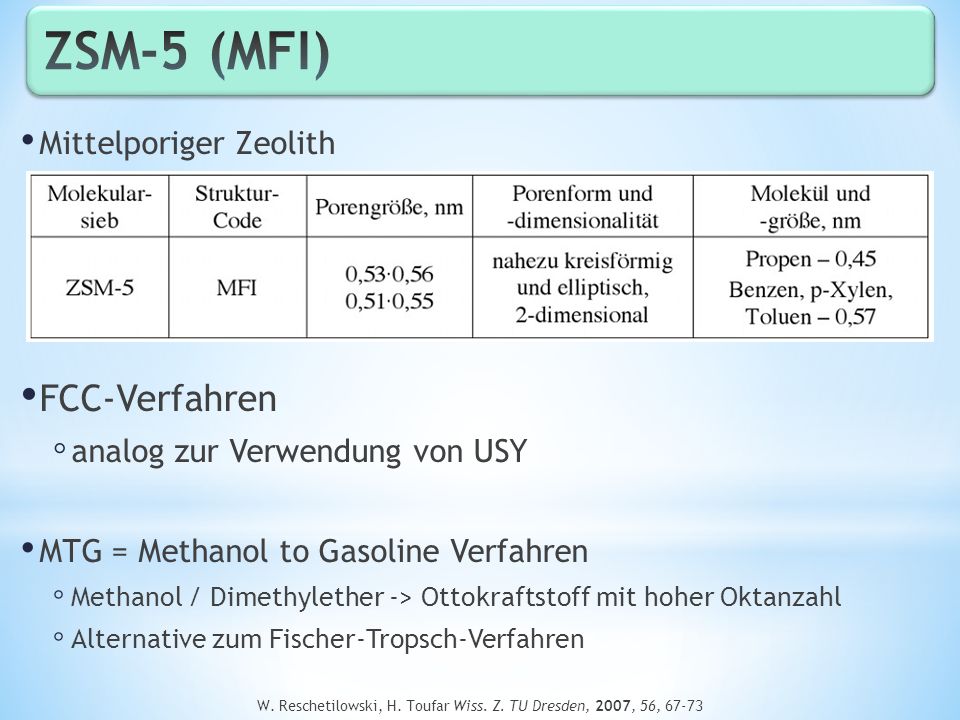

ZSM-5 (MFI) Mittelporiger Zeolith FCC-Verfahren analog zur Verwendung von USY MTG = Methanol to Gasoline Verfahren Methanol / Dimethylether -> Ottokraftstoff mit hoher Oktanzahl Alternative zum Fischer-Tropsch-Verfahren Fischer-Tropsch -> Herstellung flüssiger Kohlenwasserstoffe aus Kohlenstoffmonoxid und Wasserstoff W. Reschetilowski, H. Toufar Wiss. Z. TU Dresden, 2007, 56, 67-73

23 Literatur http://izasc.ethz.ch/fmi/xsl/IZA-SC/ftc_3d.php
folie_struktur_Entstehung.jpg ( ) L. Puppe Chemie unserer Zeit; 1986, 4, 117 – 127. R. E. Morris J. Mater. Chem., 2005, 15, J. Senker, Skript „Open-Framework Inorganic Materials“ W. Reschetilowski, H. Toufar Wiss. Z. TU Dresden, 2007, 56, L. Puppe, W. Büchner Naturwissenschaften, 1984, 71, J. Scherzer, Journal of Catalysis, 54, 1978,

24 Vielen Dank für Ihre Aufmerksamkeit!
