LANCOM Systems GmbH Stand:12.09.2005 Version: 5.0 www.lancom.de.

Ähnliche Präsentationen


Präsentation zum Thema: "LANCOM Systems GmbH Stand:12.09.2005 Version: 5.0 www.lancom.de."—  Präsentation transkript:

1 LANCOM Systems GmbH Stand: Version: 5.0

2 LANCOM Systems - 2 Produktübersicht - WLAN Access Points LANCOM L-54g Wireless - High Performance Wireless LAN Access Point - IEEE b/g up to 54/108 MBit/s - Power over Ethernet (802.3af) - Replacable Diversity Antennas - Point-to-Multipoint and Point-to-Point Operations LANCOM L-54ag Wireless - High Performance Dual Band Wireless LAN Access Point - IEEE a/b/g up to 54/108 MBit/s - Power over Ethernet (802.3af) - Replacable Dual Band Diversity Antennas - Point-to-Multipoint and Point-to-Point Operations LANCOM IAP-54ag Wireless - Industrial Dual Band Wireless LAN Access Point - IEEE a/b/g up to 54/108 MBit/s - Power over Ethernet (802.3af) - Replacable Dual Band Diversity Antennas - Point-to-Multipoint and Point-to-Point Operations LANCOM OAP-54 Wireless - Outdoor High Performance Dual Band WLAN Access Point with two radio systems and heating / cooling - IEEE a/b/g up to 54/108 MBit/s - Power over Ethernet - Replacable Dual Band Diversity Antennas - Point-to-Multipoint and Point-to-Point Operations - Upgradable VPN Support with HW encryption (VPN-25)

3 LANCOM Systems - 3 Produktübersicht - WLAN Access Points LANCOM C-54g Wireless - High Performance Wireless LAN Client - IEEE b/g up to 54/108 MBit/s - Power over Ethernet (802.3af) - Replacable Antenna LANCOM 3550 Wireless - High Performance Dual Band Wireless LAN Access Point - IEEE a/b/g up to 54/108 MBit/s - Simultaneous operation of 2nd Wirless LAN Card - Power over Ethernet - Replacable Dual Band Diversity Antennas - Point-to-Multipoint and Point-to-Point Operations - High Security WLAN through VPN upgrade (IPsec over WLAN) - Broadband DSL Router with VPN option LANCOM 3550 Wireless UMTS Option - Software Option for LANCOM 3550 (and LANCOM 3050) - For Novatel U530 / U630 UMTS / GPRS Cards - Using UMTS for Internet Access or Backup - 1st. UMTS/WLAN/VPN Router worldwide !! LANCOM PoE Power Injector - fully IEEE 802.3af compliant

4 LANCOM Systems - 4 Produktübersicht - WLAN Access Points LANCOM L-54g Wireless

5 LANCOM Systems - 5 Produktübersicht - WLAN Access Points LANCOM L-54g Wireless 108 MBit/s High-Speed Wireless-LAN Access-Point IEEE g/b mit zwei Diversity-Antennen Power-over-Ethernet Sicheres Funk-LAN durch WPA/802.11i Direkte Anbindung an DSL-Anschlüsse durch integrierten DSL- Router inklusive Hot Spot Unterstützung

6 LANCOM Systems - 6 Produktübersicht - WLAN Access Points LANCOM C-54g Wireless

7 LANCOM Systems - 7 Produktübersicht - WLAN Access Points LANCOM C-54g Wireless 108 MBit/s High-Speed Wireless-LAN Client IEEE g/b mit abnehmbarer Antenne Power-over-Ethernet Sicheres Funk-LAN durch WPA/802.11i Bandbreitenlimitierung auf dem Wireless Interface Passende Lösung für die Clientseite von Wireles ISPs Erhältlich in 10er Bulk Einheiten

8 LANCOM Systems - 8 Produktübersicht - WLAN Access Points LANCOM L-54ag Wireless

9 LANCOM Systems - 9 Produktübersicht - WLAN Access Points LANCOM L-54ag Wireless 108 MBit/s Dualband High-Speed Wireless-LAN Access-Point IEEE a oder IEEE g/b mit zwei Dualband Diversity- Antennen Power-over-Ethernet Sicheres Funk-LAN durch WPA/802.11i Direkte Anbindung an DSL-Anschlüsse durch integrierten DSL- Router inklusive Hot Spot Unterstützung

10 LANCOM Systems - 10 LANCOM L-54 Wireless Anschluss eines DSL- Modems an einem Port eines externen Switches. Features Bislang: Entweder LAN-Router oder WLAN-Access-Point Jetzt: Komplettlösung für LAN (Router) und WLAN (Access Point) WLAN Produktübersicht - WLAN Access Points LANCOM L-54 Wireless - Access Point mit DSLoL PPPoE DSL-Modem LAN Switch

11 LANCOM Systems - 11 Produktübersicht - WLAN Access Points LANCOM L-54 Wireless - Repeaterbetrieb Point-to-Point Features Relais Modus Point-to-Point und Point-to- Multipoint gleichzeitig möglich Optionale Antennen zur Reichweiten- erhöhung möglich Im IEEE a – Betrieb mit bis zu 108 MBit/s Point-to-Point und Point-Multipoint

12 LANCOM Systems - 12 Produktübersicht - WLAN Access Points LANCOM 3550 Wireless

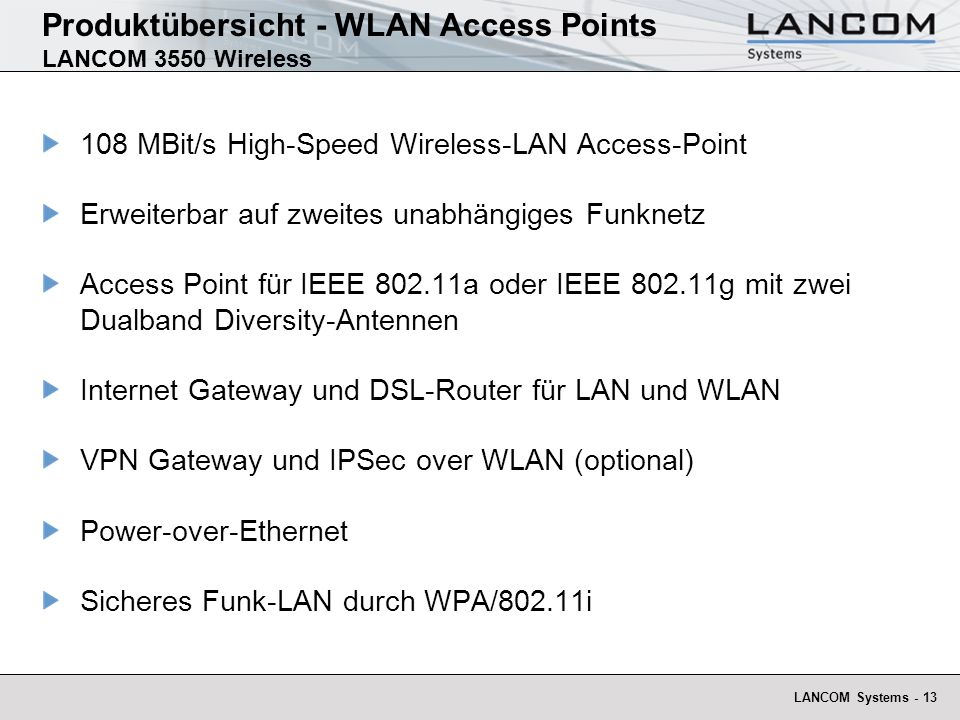

13 LANCOM Systems - 13 Produktübersicht - WLAN Access Points LANCOM 3550 Wireless 108 MBit/s High-Speed Wireless-LAN Access-Point Erweiterbar auf zweites unabhängiges Funknetz Access Point für IEEE a oder IEEE g mit zwei Dualband Diversity-Antennen Internet Gateway und DSL-Router für LAN und WLAN VPN Gateway und IPSec over WLAN (optional) Power-over-Ethernet Sicheres Funk-LAN durch WPA/802.11i

14 LANCOM Systems - 14 IEEE g 54 MBit/s (Mit optionaler zweiter WLAN Karte) Features IEEE b/g konform IEEE a konform Bis zu 108 MBit/s WLAN Geschw.. Zwei simultane WLAN Zellen für Clients mit unterschied-lichen Geschw. und Standards g und b gleichzeitig ohne Geschwindig- keitseinbußen durch Kompatibili- tätsmodus IEEE a / 108 MBit/s Produktübersicht - WLAN Access Points LANCOM 3550 Wireless - Gemischte Netze (1)

15 LANCOM Systems - 15 Produktübersicht - WLAN Access Points LANCOM 3550 Wireless - Gemischte Netze (2) g Features Echter Relais Modus Point-to-Point und Point-to- Multipoint gleichzeitig möglich Optionale Antennen zur Reichweiten- erhöhung möglich Alle denkbaren Kombinationen Point-to-Point und Point-Multipoint a (Turbo Modus) g

16 LANCOM Systems - 16 Produktübersicht - WLAN Access Points LANCOM 3550 Wireless + UMTS Option Kit UMTS Homezone - die letzte Meile per UMTS Mobiler Konferenzraum - UMTS nach WLAN-Umsetzung mobile Dienste für mobile Menschen: Vertriebsevents, Journalisten, Baugewerbe, … Hochverfügbarkeit - VPN-Standortkopplungen mit UMTS-Backup +

17 LANCOM Systems - 17 Homezone mit LAN und WLAN Außerhalb der Homezone: Notebook mit UMTS Produktübersicht - WLAN Access Points Homezone mit UMTS / Letzte Meile Internet Internetverbindung per UMTS VoIP PC/LAN WLAN Spezieller Home- Zone UMTS-Tarif Alternative zu drahtgebunden Breitbandanschlüssen (vgl. DSL-Flatrate) Spezieller Home- Zone UMTS-Tarif Alternative zu drahtgebunden Breitbandanschlüssen (vgl. DSL-Flatrate)

18 LANCOM Systems - 18 Konferenzraum mit WLAN. Internet- und VPN- Anbindung via UMTS durch LANCOM 3550 Wireless Internet Firmenzentrale mit VPN-Anbindung Internetverbindung per UMTS, Firmenanbindung per VPN Zentrale Bereitstellung von UMTS-basiertem Internetzugang und ggfs. VPN-Firmenzugang für alle Notebooks, die zumindest über WLAN verfügen Produktübersicht - WLAN Access Points Mobiler Konferenzraum

19 LANCOM Systems - 19 Filiale mit VPN/DSL + UMTS-Backup Internet Firmenzentrale mit VPN-Anbindung Internetverbindung und VPN per DSL Produktübersicht - WLAN Access Points Standortkopplung mit UMTS-Backup Bis zu 6 mal schneller als ISDN-Backup Sicherer als ISDN-Backup (der Bagger fährt immer über die gleiche Leitung…) Günstiger als ISDN-Backup (mtl. Bereitstellungskosten unterhalb ISDN) DSL VPN

20 LANCOM Systems - 20 Filiale mit VPN/DSL + ISDN / UMTS-Backup Internet Firmenzentrale Produktübersicht - WLAN Access Points Standortkopplung mit UMTS-Backup RIP enabled Distanz = 2 UMTS Backup RIP enabled Distanz = 3 DSL keep alive Local Routing = on ISDN Backup DSL Keep-Alive, Default-Gateway DSL (Internet) DSL IPSec / MPLS LAN RIP ISDN UMTS VPN Router 3550

21 LANCOM Systems - 21 Produktübersicht - WLAN Access Points Standortkopplung mit UMTS-Backup Hochverfügbarkeit von Standortkopplungen mit UMTS Bislang meist ADSL mit ISDN-Backup realisiert Durch einfaches Dazustellen des 3550 mit UMTS Option Kit können beliebige LANCOM-Installation mit UMTS abgesichert werden. Mehr Performance und mehr Ausfallsicherheit durch UMTS Günstigere monatliche Bereitstellungskosten als ISDN

22 LANCOM Systems - 22 Produktübersicht - WLAN Access Points LANCOM IAP-54 - Industrial Wireless LAN Access Point

23 LANCOM Systems - 23 Produktübersicht - WLAN Access Points LANCOM IAP-54 - Industrial Wireless LAN Access Point 108 MBit/s High-Speed Wireless-LAN Industrie Access-Point für IEEE a oder IEEE g mit zwei Dualband Diversity- Antennen Robustes Metall-Gehäuse Staubdicht nach IP 50 Stabile Wandhalterung, Hutschienen- und Mastmontage Stromversorgung über Power over Ethernet 1 Port Power Injektor inbegriffen

24 LANCOM Systems - 24 Wandmontage Mastmontage Hutschienenmontage Produktübersicht - WLAN Access Points LANCOM IAP-54 - verschiedenen Montagemöglichkeiten

25 LANCOM Systems - 25 Produktübersicht - WLAN Access Points LANCOM OAP-54 Wireless Strahlwasser- geschützt, temperaturfest, stabil, unverwüstlich Temperatur- bereich -30° bis +70° C mit eingebauter Heizung und Kühlung IP66 Metall- Gehäuse: Strahlwasserdicht, Eisfest, Staubdicht Stabile Montagemöglich- keiten Strahlwasser- geschützt, temperaturfest, stabil, unverwüstlich Temperatur- bereich -30° bis +70° C mit eingebauter Heizung und Kühlung IP66 Metall- Gehäuse: Strahlwasserdicht, Eisfest, Staubdicht Stabile Montagemöglich- keiten Kälte bis -30°C Feuchtigkeit bis 95% Hitze bis +70°CSeewasserfest

26 LANCOM Systems - 26 Produktübersicht - WLAN Access Points LANCOM OAP-54 Wireless Konstruiert für den anspruchsvollen Outdoor-Einsatz IP66 Gehäuse mit Heizung und Kühlung für -30° bis 70° C Zwei a/b/g Wireless LAN Module für Relais-Betrieb und Campus- Ausleuchtung Bis zu 108 MBit/s Übertragungsgeschwindigkeit mit Super A/G (bis zu 60 MBit/s netto)

27 LANCOM Systems - 27 Produktübersicht - WLAN Access Points LANCOM OAP-54 Wireless Problemlose Installation via Power-over-Ethernet auch abseits von Stromversorgungsanschlüssen Sicheres Funk-LAN durch Authentifizierung nach IEEE i / WPA Integrierter DSL-Router mit optionalem IPSec VPN Multi SSID für 2 x 8 WLAN Netze gleichzeitig

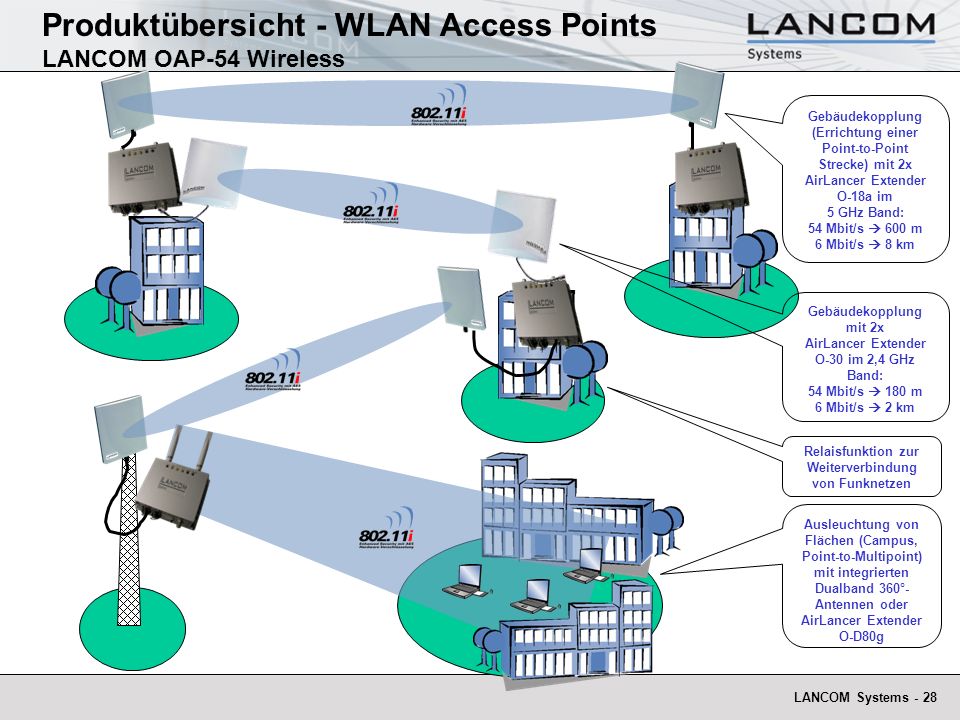

28 LANCOM Systems - 28 Gebäudekopplung (Errichtung einer Point-to-Point Strecke) mit 2x AirLancer Extender O-18a im 5 GHz Band: 54 Mbit/s 600 m 6 Mbit/s 8 km Gebäudekopplung mit 2x AirLancer Extender O-30 im 2,4 GHz Band: 54 Mbit/s 180 m 6 Mbit/s 2 km Relaisfunktion zur Weiterverbindung von Funknetzen Ausleuchtung von Flächen (Campus, Point-to-Multipoint) mit integrierten Dualband 360°- Antennen oder AirLancer Extender O-D80g Produktübersicht - WLAN Access Points LANCOM OAP-54 Wireless

29 LANCOM Systems - 29 Produktübersicht - WLAN Access Points LANCOM OAP-54 Wireless - Sicherheit auf allen Strecken Jede Verbindung kann optimal verschlüsselt werden Point-to-Point- Verbindungen per i WLAN-Client Verbindungen per i mit LEPS WAN-Verbindungen per IPSec VPN mit Hardware- Beschleunigung Jede Verbindungsart erhält die Verschlüsselung, die optimale Performance bietet Jede Verbindung kann optimal verschlüsselt werden Point-to-Point- Verbindungen per i WLAN-Client Verbindungen per i mit LEPS WAN-Verbindungen per IPSec VPN mit Hardware- Beschleunigung Jede Verbindungsart erhält die Verschlüsselung, die optimale Performance bietet Internet VPN-Tunnel ServerHomeoffice

30 LANCOM Systems - 30 LANCOM Wireless LAN WLAN DSL-Modem Produktübersicht - WLAN Access Points LANCOM OAP-54 Wireless - Sicherheit auf allen Strecken Sicherheitsfeatures: i / AES WPA / TKIP 802.1x / EAP LEPS Paßwortschutz MAC-Adreßfilter Closed Network WEP152 IP-Masquerading VPN-Pass-Through Firewall Sicherheitsfeatures: i / AES WPA / TKIP 802.1x / EAP LEPS Paßwortschutz MAC-Adreßfilter Closed Network WEP152 IP-Masquerading VPN-Pass-Through Firewall WAN Firewall mit Intrusion Detection, Denial Of Service Protection, Port- und Protokollfiltern

31 LANCOM Systems - 31 Holen Sie das Optimale raus – jedes dB zählt! Vorteil: Durch die Outdoorfähigkeit des Gehäuses (IP 66) mit integriertem Ground- Anschluß kann die Länge des Antennenkabels und damit die Dämpfung auf ein Minimum reduziert werden. Dadurch werden optimale Datenübertragungsraten erzielt. Produktübersicht - WLAN Access Points LANCOM OAP-54 Wireless

32 LANCOM Systems - 32 Produktübersicht - WLAN Access Points LANCOM OAP-54 Wireless - Outdoor-Einsatz Prädestiniert für den Aufbau von Point-to-Point-Strecken und die Ausleuchtung von freien Feldern durch: - Abnehmbare Antennen mit Reverse N Anschluß - Zwei eingebaute Funkmodule für Relais-Betrieb - Eingebaute Heizung und Kühlung - per Software regulierbare Sendeleistung - erlaubte Sendeleistung (e.i.r.p.) in a bis 1000mW - abgestimmtes Outdoor-Antennenportfolio - Distanzeinstellung per Software - Sendeleistungs und –Empfangs - Anzeige

33 LANCOM Systems - 33 Produktübersicht - WLAN Access Points LANCOM OAP-54 Wireless - Outdoor-Einsatz mit PoE Outdoor-Installation abseits von Stromversorgungen Point-to-Point- Verbindungen HotSpot Ausleuchtungen (Campus) In anspruchsvoller (Temperaturbereich) Umgebung Power-point Power Injector LAN with Power LAN w/o Power Long distance

34 LANCOM Systems - 34 L-54g WirelessL-54ag Wireless3550 Wireless IAP-54 WirelessOAP-54 Wireless WLAN802.11b/g802.11a/b/g 2x a/b/g 108 Mbit Turbo Mode 2. Funkmodul--optional- LAN-Port(s)1 x 100 Mbit/s Ethernet WAN-PortDSL over LAN (DSLoL) 1 x 100 Mbit/s Ethernet DSL over LAN (DSLoL) 1 x 100 Mbit/s Ethernet GehäuseKunststoff Metall, IP50Metall, IP66 Heizung, Kühlung Temperatur- bereich 0 – 50 °C -30 – +70 °C Power over Ethernet (802.3af) (802.3af) (802.3af) IPSec VPN (optional) - (Pass-through) optional - (Pass-through) - optional, HW-beschleunigt EVP (incl. MwSt.) exkl. MWSt. Produktübersicht - WLAN Access Points Vergleichsmatrix

35 LANCOM Systems - 35 L-54g Wireless L-54ag Wireless 3550 Wireless IAP-54 Wireless OAP-54 Wireless Kleine Installationen KMU, Filialen, Teleworker und Büros mit eigenem Internetzugang o Mittlere & große WLAN-Installationen Büroetagen / Firmen, Hotels, Universitäten, … ++ o Wireless LAN Hot Spots Stand-alone mittlere & größere Installationen ++ Standortkopplung IPSec VPN (Internet, DSL) IPSec Dynamic VPN (Internet, DSL) - - o - - Richtfunk (Outdoor WLAN) Umgebungen Indoor, z.B. Büros ++ + Indoor, z.B. Produktion, Lager Outdoor oooo++ Hochsichere WLAN-Verschlüsselung Banken, Behörden, Krankenhäuser, Firmen Produktübersicht - WLAN Access Points Anwendungszenarien

36 LANCOM Systems - 36 Produktübersicht - WLAN Access Points LANCOM PoE Power Injector - Power over Ethernet Einspeisung Ein-Port Power-Einspeisung für Wireless LAN Access-Points Voll IEEE 802.3af kompatibel Stromversorgung von 100 – 240 VAC Speisung und Betrieb von bis zu 100m entfernten Access-Points Geschützt gegen Kurzschlüsse und falschen Anschluss

37 LANCOM Systems - 37 Produktübersicht - WLAN Access Points LANCOM Wireless - Power over Ethernet Installation abseits von Stromversorgungen In Hörsälen In Lagerhallen Bei Outdoor-Installationen z.B. unterm Dach

38 LANCOM Systems - 38 Produktübersicht - WLAN Access Points LANCOM Wireless - Power over Ethernet Power-point Power Injector LAN with Power LAN w/o Power Up to 100m

39 LANCOM Systems - 39 Produktübersicht - AirLancer Client Adapter AirLancer MC-11b - Standard Wireless LAN PCMCIA Card - IEEE b up to 11 MBit/s AirLancer MC-54ag - 54/108 MBit/s Wireless LAN PC Card - IEEE b/g up to 11/54 MBit/s - IEEE a up to 108 MBit/s AirLancer PCI-54ag - 54/108 MBit/s Wireless LAN PCI Card - IEEE b/g up to 11/54 MBit/s - IEEE a up to 108 MBit/s AirLancer USB-54ag - USB 2.0 Adapter - IEEE a - IEEE g/b

40 LANCOM Systems - 40 Produktübersicht - Antennen Wireless LAN - Antennen 2,4 GHz Modell / Kombination Techn. DatenAusstattung LANCOM L-54g/ag Wireless LANCOM IAP-54 Wireless LANCOM OAP-54 Wireless LANCOM 15x1/18x1 Wireless (A)DSL LANCOM 3550 Wireless AirLancer Extender O-D80g (Outdoor, 2,4 GHz) 80° Sektorantenne +9 dBi Verstärkung Polarisations- diversity 2x 1m Kabel TNC- N, 2x Adapter RSMA-N Bis zu 1MBit/s Bis zu 54MBit/s AirLancer Extender O-30 (Outdoor, 2.4 GHz) 30° Richtantenne +14 dBi Verstärkung 9m Kabel N-RSMA + Adapter RSMA- Lucent Bis zu 1MBit/s Bis zu 54MBit/s AirLancer Extender O-70 (Outdoor, 2.4 GHz) 70° Sektorantenne + 8,5 dBi Verstärkung 6m Kabel RSMA-N + Adapter RSMA- Lucent Bis zu 1MBit/s Bis zu 54MBit/s AirLancer Extender I-180 (Indoor, 2.4 GHz) 180° Deckenantenne + 4 dBi Verstärkung 2m Kabel SMA-RSMA Bis zu 50% mehr Reichweite bei bis zu 108 Mbit/s

41 LANCOM Systems - 41 Produktübersicht - Antennen Wireless LAN - Antennen 5 GHz Modell / Kombination Techn. DatenAusstattung LANCOM L-54ag Wireless LANCOM IAP-54 Wireless LANCOM OAP-54 Wireless LANCOM 1811/1821 Wireless (A)DSL LANCOM 3550 Wireless AirLancer Extender O-9a (Outdoor, 5 GHz) 9° Richtantenne +23 dBi Verstärkung 1m Kabel N-N + Adapter RSMA-N Bis zu 6MBit/s Bis zu 54MBit/s Bis zu 108MBit/s AirLancer Extender O-18a (Outdoor, 5 GHz) 18° Richtantenne +18 dBi Verstärkung 3m Kabel N-N + 1m Kabel RSMA-N Bis zu 6MBit/s Bis zu 54MBit/s Bis zu 108MBit/s AirLancer Extender O-D60a (Outdoor, 5 GHz) 60° Sektorantenne + 10 dBi Verstärkung Polarisations- diversity 2x 1m Kabel TNC- N, 2x Adapter RSMA-N Bis zu 6MBit/s Bis zu 54MBit/s Bis zu 108MBit/s

42 LANCOM Systems - 42 Produktübersicht - Antennen Wireless LAN - Dual-Band Antennen & Zubehör Modell / KombinationTechn. DatenAusstattung LANCOM L-54ag Wireless LANCOM IAP-54 Wireless LANCOM OAP-54 Wireless LANCOM 1811/1821 Wireless (A)DSL LANCOM 3550 Wireless AirLancer Extender O-360ag (Outdoor, Dualband) 360° Rundstrahlantenne 2,4GHz: +6 dBi 5GHz: +7dBi 3m Kabel + 1m Kabel Bis zu 2,4GHz Bis zu 1,5 5GHz Bis zu 54MBit/s Bis zu 108MBit/s AirLancer Extender I-60ag (Indoor, Dualband) 60° Indoorantenne 2,4 GHz: + 8 dBi 5 Ghz: + 6 dBi 1,5m Kabel Bis zu 100% mehr Reichweite bei bis zu 108 Mbit/s im 5 GHz Band; Bis zu 100% mehr Reichweite bei bis zu 108 Mbit/s im 2.4 GHz Band AirLancer Cable NJ-NP Verlängerungs-kabel 3m, 6m, 9m Kabel N-Stecker auf N-Buchse 3m, 6m oder 9m Länge 3m Dämpfung 2,4GHz; 5GHz 6m Dämpfung 2,4GHz; 5GHz 9m Dämpfung 2,4GHz; 5GHz AirLancer Extender SA-5 Antennen-Kabel- Blitzschutz Blitzschutz für Antennenkabel N-Stecker auf N- Buchse Frequenzbereich 0-6 GHz AirLancer Extender SA-LAN Ethernet-Kabel- Blitzschutz Blitzschutz für LAN (PoE) – Kabel RJ-45 auf RJ-45 8-Polig für PoE Cat.5 Kabel

43 LANCOM Systems - 43 Produktübersicht - Antennen Erweitertes High End Antennenportfolio Für jede anspruchsvolle Anwendung eine sinnvolle Lösung: Optimierte Ausleuchtung von Feldern (Campus, HotSpot) High-Performance Point-to-Point-Strecken Jede Antenne wird im Kit geliefert inkl. Kabel und Montagematerial Die passende Lösung ist schnell zusammengestellt aus Access- Point, Antenne, Blitzschutz und evtl. Verlängerungskabel Alle Komponenten sind zueinander passend ausgelegt; evtl. notwendige Adapter bereits im Lieferumfang Ausgelegt auf optimale Performance und beste Signalqualität

44 LANCOM Systems - 44 ISDN Zentrale IPSec Tunnel Internet (DSL) Aussenstelle Produktübersicht Ganzheitliche VPN-Vernetzung… VPN-Standortkopplung Sicheres WLAN (802.11i) VPN mit QoS für VoIP ISDN-Backup, Fernwartung und FAX VoIP DMZ Home-Office / Teleworker LANCOM VPN SW-Client LANCOM Wireless
