1 Schutz von Personen, Umwelt und Material Was kennzeichnet das Gefährdungspotenzial von Industrieanlagen? Ulrich Hauptmanns 1.Mitteldeutsches Symposium Anlagensicherheit am 22. März 2012 im Kulturhaus Leuna

2 Woher stammt das Gefährdungspotenzial in der Industrie? Energie Physikalisch (z.B. druckverflüssigtes Gas, fallender Gegenstand, Kernreaktion) Chemisch (z.B. durchgehende Reaktion, brennbares Gas, Sprengstoff ) Toxizität Chemotoxizität Radiotoxizität 2

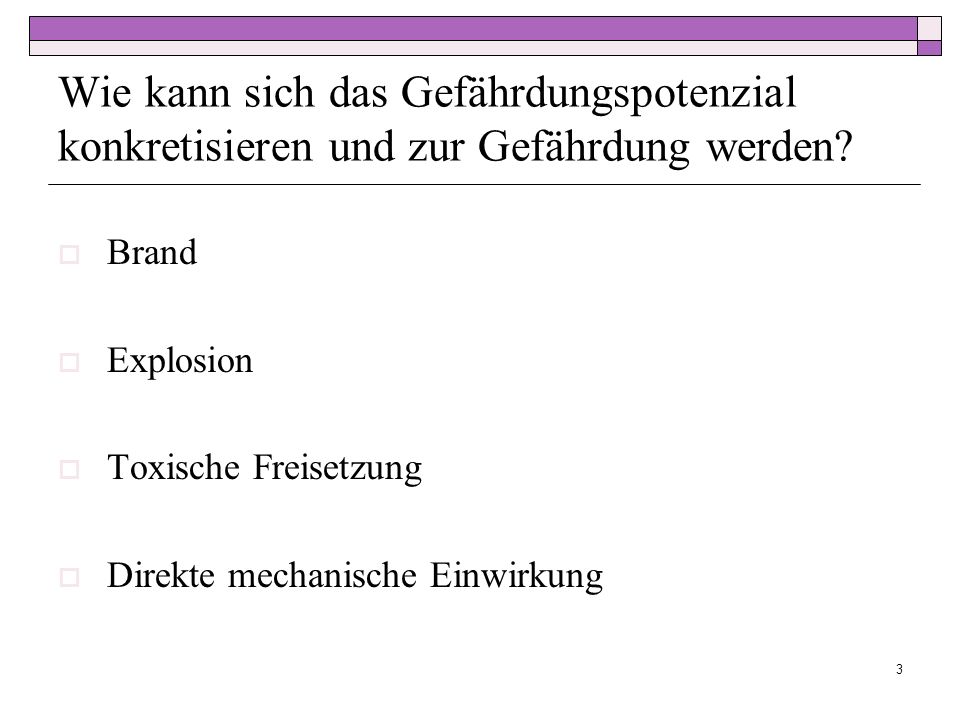

3 Wie kann sich das Gefährdungspotenzial konkretisieren und zur Gefährdung werden? Brand Explosion Toxische Freisetzung Direkte mechanische Einwirkung 3

4 Warum und wo können sich Gefährdungs- potenziale konkretisieren? Durch technisches und/oder menschliches Versagen sowie durch umgebungsbedingte Gefahrenquellen innerhalb eines Betriebsbereichs als Personen-, Umwelt- und Sachschäden außerhalb eines Betriebsbereichs als Personen- Umwelt- und Sachschäden 4

5 Gegenmaßnahmen innerhalb des Betriebsbereichs: Arbeitsschutz (1) technische Maßnahmen Einsatz gefährdungsarmer Technik bzw. ungefährlicher Stoffe Änderung der Technologie Automatisierung 5

6 Arbeitsschutz (2) organisatorische Maßnahmen Arbeitsschutzmanagement (Festlegung von Verantwortlichkeiten, Unterweisungen etc.) Änderung des Arbeitsablaufs, des Arbeitsinhaltes und der Aufgabenverteilung 6

7 Arbeitsschutz (3) personenbezogene Maßnahmen Benutzung persönlicher Schutzausrüstungen Schilder, Warnsignale Beschäftigte qualifizieren und unterweisen 7

8 Einschätzung der Wirksamkeit der Maßnahmen – Tödliche Arbeitsunfälle 8

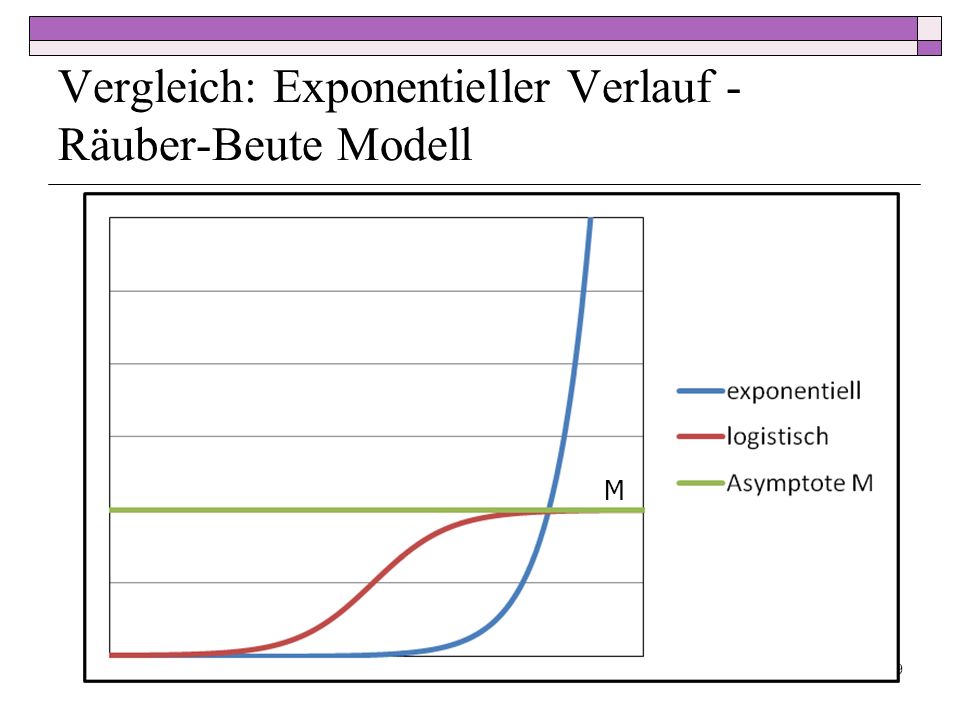

9 Vergleich: Exponentieller Verlauf - Räuber-Beute Modell 9 M

10 Arbeitsunfälle in der Chemie: : Sätti- gungswert 18,8; : Sättigungswert 8,6 10 Abschätzung für Haus- halt, Spiel und Freizeit: 8,6 je Million Stunden

11 Nutzen der Modellbetrachtung Die Modellbetrachtung zeigt, dass jede Vorgehensweise ihre Grenzen findet, vor Erreichen der Sättigungsgrenze jeder Zugewinn mit sich steigerndem Aufwand erarbeitet werden muss und es dann besser ist, über grundlegend neue Vorgehensweisen nachzudenken (Paradigmen- wechsel). 11

12 Wie sicher ist sicher genug? Dies ist keine naturwissenschaftlich technische Fragestellung, aber Naturwissenschaftler und Ingenieur müssen sich am Finden der Antwort unbedingt beteiligen. Hinter dieser Suche nach einem Maßstab verbirgt sich der Wahrscheinlichkeitscharakter des Sicherheitsbegriffs. Denn: absolute Sicherheit gibt es nicht. 12

13 Abschlussbemerkung vor Übergang zum Schutz Dritter Im Arbeitsschutz geht es in der Regel um direkte Einwirkungen auf den Menschen und seine Umgebung, da Quelle und Schutzobjekt räumlich nahe beieinander liegen. Deshalb lassen sich die Folgen relativ gut abschät- zen. Dies gilt für Dauerbelastungen und Unfallsituationen 13

14 Fragen zum Schutz Dritter Geht es um den Schutz Dritter, so stellen sich Fragen wie Eintrittshäufigkeit von Störfällen Art und Umfang der Exposition Vergleichbarkeit der Auswirkungen Angemessene Abstände 14

15 Was tut man um Eintrittshäufigkeit und Auswirkungen von Störfällen zu mindern? Auslegung nach dem Stand der Technik/Sicherheitstechnik Vermeidung oder Substitution von besonders gefährlichen Stoffen Verringerung der Inhalte von Apparaten und Vermeidung großer Puffervolumina geschickte Festlegung der Verfahrensparameter, insbesondere hinsichtlich Druck, Temperatur und Konzentration, so dass Gefährdungspotentiale inaktiv bleiben geeignete Standortwahl unter Berücksichtigung der Infrastruktur etc. 15

16 Vierstufiges Sicherheitskonzept- Mindern und Lindern 16

17 Schadensmaßstäbe und Vergleichbarkeit Das klassische Konzept von Grenz- oder Referenz- werten, z.B. für Druckspitzen, Wärmebelastung, toxische Dosen, ist binär akzeptabel nicht akzeptabel und deshalb leicht handhabbar, aber realitätsfern. Unterschiedliche Schadensarten lassen sich nicht miteinander vergleichen. 17

18 Größere Realitätsnähe durch Anwendung des Probit Konzepts 18 Platzen des Trommelfells Tod Das Probit-Konzept verbindet die Intensität einer Belastung mit der Wahrscheinlichkeit für einen Schadenseintritt

19 Probit Konzept - Schaden durch Überdruck 19

20 Probit Konzept - Schaden durch Wärmeenergie 20

21 Das Störfallrisiko von Industrieanlagen ist direkt (aus Erfahrung) nur schwer abzuschätzen, da die Zahl der Störfälle erfreulich gering ist. Setzt man Störfallanlage gleich Störfallanlage so kann man der ZEMA mit Hilfe einer Nullfehler Bayes-Statistik ableiten, dass die erwartete Häufigkeit für eine Störfall mit Todesfolge außerhalb der Anlage etwa pro Jahr beträgt. In der Regel, und um Aussagen über etwaige Schwachstellen zu erhalten, bleibt nur die analytische Risikoermittlung. 21

22 Ablauf einer analytischen Risikoermittlung 22 Anlagen- techni- sche Unter- suchung : Häufig- keit von Freiset- zungen, Bränden und Explo- sionen Quell- terme : Randbe- dingun- gen für toxische Freiset- zung, Brände und Explo- sionen Atmos- phärische Ausbrei- tung : zeit- und ortsab- hängige Konzen- trationen; Ausbrei- tung von Druck- wellen, VCE, BLEVE Toxische Bela- stung, Belastung durch Druck- oder Wärme- energie : bedingte Todes- wahr- schein- lich- keiten Häufig- keit und Scha- densaus- maß werden zum Risiko zu- sammen- gefaßt

23 Das Risiko besteht mithin aus zwei Elementen der erwarteten Eintrittshäufigkeit eines Schadensereignisses und dem mit dem Schadensereignis verbundenen Schadensumfang. 23

24 Ereignisabläufe Sowohl für die Abläufe innerhalb der Anlage als auch für diejenigen außerhalb werden dabei Szenarien erdacht Das sind mögliche Entwicklungen der Zukunft, die aufgrund beobachteter Ereignisse sowie des Wissens und der Vorstellungskraft des Sicherheitsanalytikers erdacht werden. Sie werden in Ereignisablaufdiagrammen dargestellt. 24

25 Ereignisablaufdiagramm für die Freisetzung einer Dampfwol- ke mit Eintrittswahrscheinlichkeiten für die Verzweigungen 25

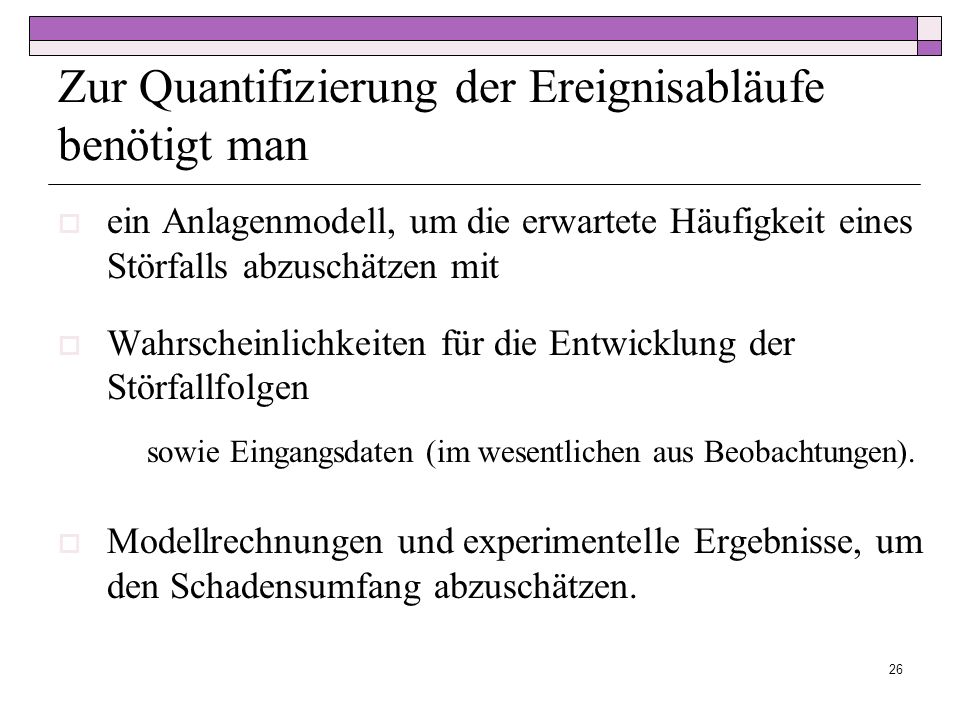

26 Zur Quantifizierung der Ereignisabläufe benötigt man ein Anlagenmodell, um die erwartete Häufigkeit eines Störfalls abzuschätzen mit Wahrscheinlichkeiten für die Entwicklung der Störfallfolgen sowie Eingangsdaten (im wesentlichen aus Beobachtungen). Modellrechnungen und experimentelle Ergebnisse, um den Schadensumfang abzuschätzen. 26

27 Explosion oder Gaswolkenfeuer bei Freisetzung von 756 kg Methan aus einer Biogasanlage/Behältervolumen 1500 m 3 – Gaswolkenfeuer wahrscheinlicher wegen Drucklosigkeit 27

28 Abgerissener Rotorflügel (kin. Energie 125,4 MJ; pot. Energie 71,8 MJ) - Trümmerflug 28

29 Weggesprengter Turbinenläufer - Trümmerflug 29

30 Ortsbezogenes Risiko aus einer Freisetzung aus dem Behälter einer Biogasanlage (756 kg Methan) 30 Erwartete Häufigkeit für Behälterversagen: a -1

31 Ortsbezogenes Risiko – Freisetzung ca. 100 kg Phos- phin (alle Leckgrößen in einer Leitung DN 80) 31

32 32 Belegung eines Geländes von m 2 mit Produktionen und Lagern verschie- denen Typs (Bezeich- nungen gemäß 4. BImSchV) Gesamtes ortsbezoge- nes Risiko im Abstand von 500 m: 1, a -1 Erforderlicher ange- messener Abstand: 950 m bei einem ge- samten ortsbezogenen Risiko von 4, a -1 Chlor Acetylen Benzol Ethylen Toluol Wasserstoff Brom, Chlor Chlorwasser- stoff, Fluor Fluorwasser- stoff, Jod Schwefel- wasserstoff

33 Maßstäbe für die Beurteilung von Risiken Vorschlag für Risikogrenzwerte ortsbezogenes Risiko (entspricht Individualrisiko bei 24h Aufenthalt am betreffenden Ort): a -1, wie in den Niederlanden Kollektiv- oder Gruppenrisiko: Schweiz mit Vergleichsfaktoren für Umwelt- und Sachschäden 33

34 Risikogrenzwerte für das Kollektiv- oder Gruppenrisiko im Kanton Zürich 34 Beispiel: Störfallwert 0,3 10 Tote 50 Millionen SFr 0,5 km 2 Flusswasseroberfläche 0,1 km 2 Bodenkontamination Beispiel: Störfallwert 0, Tote 5000 Millionen SFr Flusswasseroberfläche 100 km 2 Bodenkontamination Bemerkung: 10 Verletzte = 1 Toter

35 Schlußfolgerungen Es gibt geeignete Methoden, um Gefährdungspoten- ziale und Risiken von Industrieanlagen abzuschätzen Vergleiche zwischen chronischen und Unfallrisiken, auch in unterschiedlichen Anlagen, sind möglich Die Gesellschaft und damit die Politik ist aufgerufen, Bewertungsmaßstäbe zu entwickeln, wie es sie in anderen Ländern bereits gibt. 35

36 Abschluss Über den wichtigen Punkt der Unsicherheiten bei der Ermittlung von Risiken habe ich bewusst nicht gesprochen, damit ein interessanter und wichtiger Punkt für die Diskussion bleibt. Ich bedanke mich für Ihre Aufmerksamkeit und freue mich auf Fragen und Diskussionsbeiträge. 36
