1 Übertragungstechniken im Modellbau Der Weg zur 2,4GHz Anlage Erich Kopecny Oktober 2009

2 Übertragungstechniken im Modellbau - Der Weg zur 2,4GHz Anlage von Erich Kopecny Wieso 2,4GHz? (Was ist das?) 3 – 3000 HzNiederfrequenz (Stromversorgung, ehem. U-Boot Kommunikation) 3 kHz – 30 kHzLängstwellen (U-Boot-Kommunikation, Pulsuhren) 30 – 300 kHzLangwellen (Langwellenrundfunk, Funkuhren) 0,3 – 3 MHzMittelwellen (Mittelwellenrundfunk, militärischer Flugfunk (t.w.), LawinenVerschüttetenSuchgerät) 3 – 30 MHzKurzwellen (Kurzwellenrundfunk, Modellbau) 30 – 300 MHzUltrakurzwellen (Funknavigation, Flugfunk, Hörfunk, Fernsehen, Radar, Modellbau) 0,3 – 3 GHzMikrowellen (Fernsehen, Mikrowellenherd, WLAN, Kurzstreckenfunk, Bluetooth, Modellbau) 3 – 30 GHzZentimeterwellen (Radar, Richtfunk, Satellitenfernsehen, WLAN) 30 – 300 GHzMillimeterwellen (Radar, Richtfunk) 0,3 – 385 THzInfrarot (Lichtwellenleiter, Lichtschranken, Fernsteuerungen) 385 – 750 THzSichtbares Licht (Beleuchtung, Lichtwellenleiter) 750 THz – 300 PHzUltraviolett Strahlung (Bräunungslampen) 300 PHz - >30EHzRöntgen und Gammastrahlung

3 Übertragungstechniken im Modellbau - Der Weg zur 2,4GHz Anlage von Erich Kopecny Wieviel ist das? 1 Hz = 1 Schwingung pro Sekunde 1kHz = Schwingungen pro Sekunde 1MHz = Schwingungen pro Sekunde 1GHz = Schwingungen pro Sekunde 1PHz = Schwingungen pro Sekunde 1EHz = Schwingungen pro Sekunde K Kilo Tausend M Mega Million G Giga Milliarde T Tera Billion P Peta Billiarde E Exa Trillion

4 Übertragungstechniken im Modellbau - Der Weg zur 2,4GHz Anlage von Erich Kopecny Und was sind dann Kanäle? Kanäle sind die Feinunterteilung der Frequenzen! Bei 35 MHz sind es 10kHz Abstände. Also z.B.: Kanal 65 = Hz Kanal 66 = Hz Wellenlänge ungefähr 8,6mKanal 67 = Hz usw. Anzahl der möglichen Kanäle = 36 Bei 2,4 GHz sind es 1MHz Abstände. Also z.B.: Kanal X = Hz Kanal X+1 = Hz Wellenlänge ungefähr 12,5cm Kanal X+2 = Hz usw. Anzahl der möglichen Kanäle = 80 ( – 2.483,5 MHz)

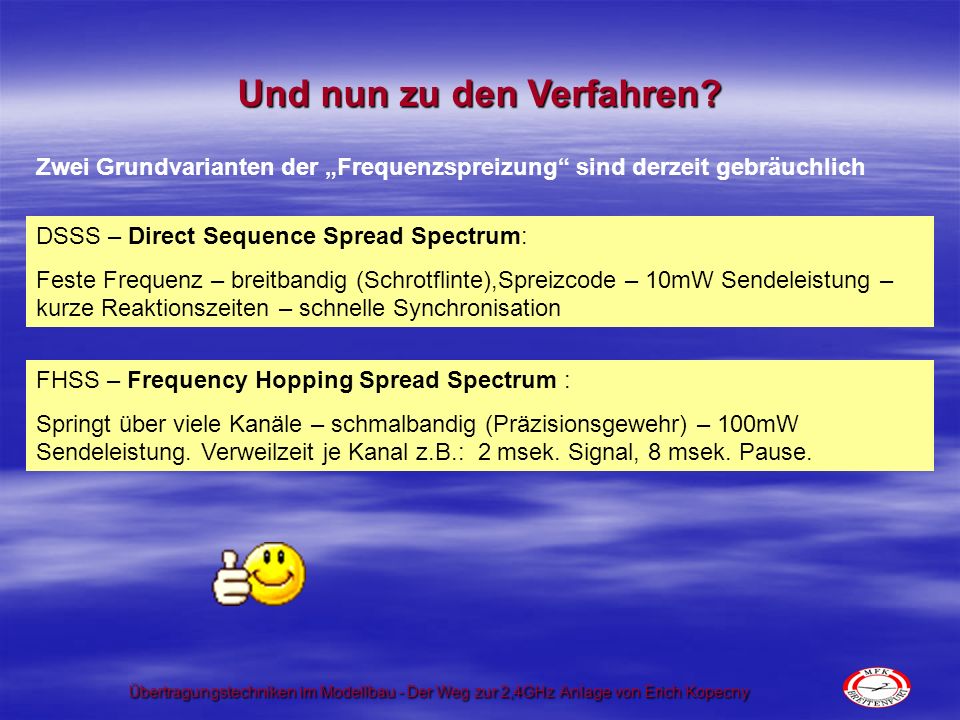

5 Übertragungstechniken im Modellbau - Der Weg zur 2,4GHz Anlage von Erich Kopecny Und nun zu den Verfahren? Zwei Grundvarianten der Frequenzspreizung sind derzeit gebräuchlich DSSS – Direct Sequence Spread Spectrum: Feste Frequenz – breitbandig (Schrotflinte),Spreizcode – 10mW Sendeleistung – kurze Reaktionszeiten – schnelle Synchronisation FHSS – Frequency Hopping Spread Spectrum : Springt über viele Kanäle – schmalbandig (Präzisionsgewehr) – 100mW Sendeleistung. Verweilzeit je Kanal z.B.: 2 msek. Signal, 8 msek. Pause.

6 Übertragungstechniken im Modellbau - Der Weg zur 2,4GHz Anlage von Erich Kopecny Schlagwörter kurz erklärt ! Schlagwörter kurz erklärt ! Diversity: (Mannigfaltigkeit) Zwei Antennen am Empfänger. Die mit dem besserem Empfangsergebnis wird dem Empfängereingang aufgeschaltet. Im Modellbau wird die 90°-Anordnung der Antennen bevorzugt (Polarisationsdiversität). (Voll)Duplex (Telemetrie) : (FDX) oder DX Datentransfer in beide Richtungen gleichzeitig ist möglich. Zum Modell für die Steuerung. Vom Modell Rückmeldungen wie Empfangsqualtität, Höhe, Temperatur, Akkuspannung, Geschwindigkeit usw. Achtung, höherer Strombedarf!

7 Übertragungstechniken im Modellbau - Der Weg zur 2,4GHz Anlage von Erich Kopecny Was ändert sich eigentlich? Die Bedienebene: Knüppel, Schalter, Geber, Anzeiger, akustische Melder,..... Hardware und Software! Steuerebene: Umsetzung und Aufbereitung der Signale von/zu der Bedienebene. Signalmischungen, Begrenzungen, Flugphasenauswahl, Kurvenbildungen, Überwachungen, Uhrenfunktionen, Ein Modellflugsender besteht aus 3 Bereichen: Sendemodul: (z.B.: 35MHz oder 2,4GHZ) Hier erfolgt die Übertragung des in der Steuerebene aufbereitenden Signals. Direktional oder Bidirektional (Duplex). DSSS, FHSS oder Mischform.

8 Übertragungstechniken im Modellbau - Der Weg zur 2,4GHz Anlage von Erich Kopecny Anlagenvergleich FHSSDSSS Max. Kanäle Empf.AntennenSenderAntennenÜbertragungBemerkung Futaba(Fasst)X100mWX 12 Prop 2 Schalt 2 x 15 cm 1x Diversity + Fehlerkorr. 100 Wechsel/sek. 36 User möglich Graupner(IFS)(Weatronic) X (V3) 100mW X (V1+V2) 10mWX 16 Prop 8 Schalt 10 Kan. 1 x fixer Aufbau (Empf.red.V3) Red.2x15cm1x Red. HF Modul 2xFlächenant. Multi Diversity (Halbdupl./ Vollduplex) Frequency Agility 16Bit Auflös./ 3 Varianten 100/sek.-SD Karte! HorizonSpektrum(DSM2) Kanäle! 10mW 9 Prop 2 x fix 90° + Satelliten 1x Voll Duplex Diversity LBT - Listen before talk ACT(S3D)X100mW4mWX 12 Prop (theor. 16) 2 x 15 cm (Empf.)2x(HF) Voll Duplex Alle Systeme redundant JetiX100mWX 18 Prop 2 x 40(20) cm 1x Voll Duplex Diversity 5MHz Spreizung, intelligente Kanalwahl Jamara(WFT09) X (Sys.1) X (Sys. 2) 8 Prop 2 x 1xDiversity 96 Wechsel/sek. bei FH+LBT Multiplex(M-Link)X100mW Prop 2 x 10 cm (variabel)1xDiversityDuplex 47 Wechsel/sek. Hitec(Aurora)X Kanäle 2x1xDiversity

9 Übertragungstechniken im Modellbau - Der Weg zur 2,4GHz Anlage von Erich Kopecny ~ Preise – Beispiel Umbau MC24 SendermodulTelemetrieSenderseitigUmschalterEmpfängerTelemetrieEmpfängerBemerkung Futaba(Fasst)169, ,-86,- (7 Kanal) Empf. t.w. hoher Stromverbr. Graupner(IFS)149,-Zukunft??65,- (6 Kanal) Zukunft Spektrum(DSM2)169,-Inkl. (9 Kanal) Inkl. Senderrück- platte ACT(S3D)259,-Palm89,- 8 DSL 149,-TX?? Zukunft ab Herbst 2009 Jeti TUxS + Schallgeber 160,- Jeti Box 35,-Inkl. J.Duplex R6A40 75,-Ja Jamara(WTF09) Multiplex(M-Link) Hitec(Aurora) Spectra 24 70, HITEC Optima 6 57,-Ja?Lieferzeit 6 Ka. offen

10 Übertragungstechniken im Modellbau - Der Weg zur 2,4GHz Anlage von Erich Kopecny Quellen und interessante Links zu diesem Thema 2,4GHz und die Geheimnisse einer neuen Technologie (im Prop) In Wikipedia – Stichwörter Frequenzspreizung, Direct Sequence Spread Spectrum, Frequency Hopping Sread Spectrum %20Testbericht%20Modell%20Technik% pdf Sonderheft 2,4GHz Technik im Modellbau ISSN E4932 / Juni 2008

11 Übertragungstechniken im Modellbau - Der Weg zur 2,4GHz Anlage von Erich Kopecny Glück Ab Gut Land Vorbehaltlich von Druckfehlern und Irrtümern. Haftung jeglicher Art wird ausgeschlossen.
