1 Physik im Sturzflug Verhalten von Ferrofluiden in Schwerelosigkeit ESA Student Parabolic Flight Campaign 2005 Ulrike Endesfelder, Elisabeth Krause, Anne Angsmann, Sebastian Bürgel, Alice Verweyen

2 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Team Ferrofluids Im Uhrzeigersinn: Anne Angsmann, Sebastian Bürgel, Elisabeth Krause, Ulrike Endesfelder und Alice Verweyen

3 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! European Space Agency ESA 1975 gegründet, Hauptsitz Paris 17 Mitglieds-Länder sowie Kooperationspartner Bekannteste Projekte: Ariane-Trägerrakete Galileo Satellitennavigationssystem ATV (Automated Transfer Vehicle) Ziele: Erforschung des Weltraums, Entwicklung neuer Technologien für die Raumfahrt, Förderung der europäischen Wirtschaft, Öffentlichkeitsarbeit

4 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Nachwuchsförderung der ESA Science on Stage: Science in School Journal: Teilnahme an Kongressen (IAC, Life-Science) Studenten-Satelliten (YES2, SSETI) Student Parabolic Flight Campaign SPFC Young Graduate Trainee Und viele mehr!

5 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Student Parabolic Flight Campaign SPFC Jährlicher Studentenwettbewerb 30 Teams mit mind. 4 Personen Eigenes Experiment in 0 g Motivation: realistischen Einblick in Missions-Planung/Design, Erweiterung der Bekanntheit der ESA

6 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Kontrollierter freier Fall ca. 22s Schwerelosigkeit/Parabel, vorher & nachher je 20s ca. 1,8 g 31 Parabeln/Flug über 11 min reine Experimentierzeit in 0 g Güte der Schwerelosigkeit: Mikrogravitation zwei Flüge, dadurch Anpassungen am Experiment möglich

7 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! So nicht! 22 Sekunden Schwerelosigkeit im Flugzeug – Einschränkungen! Evolutionsbiologie Beschleunigerexperimente Komplexe Kristalle Pyrotechnik

8 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Von der Idee zum Experiment Exponat im Deutschen Museum Bonn Frühere Teilnahme an einer SPFC Angebot und Anforderungen bekannt Magnetismus als eines der Forschungsgebiete von Herrn Maier Spieltrieb

9 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Das Phänomen Ferrofluid Idee: Weiterer Term in Bewegungsgleichung von Flüssigkeiten Flüssigkeit durch äußeres Magnetfeld kontrolliert Umsetzung: Kolloidale Suspension winziger Magnetitpartikel

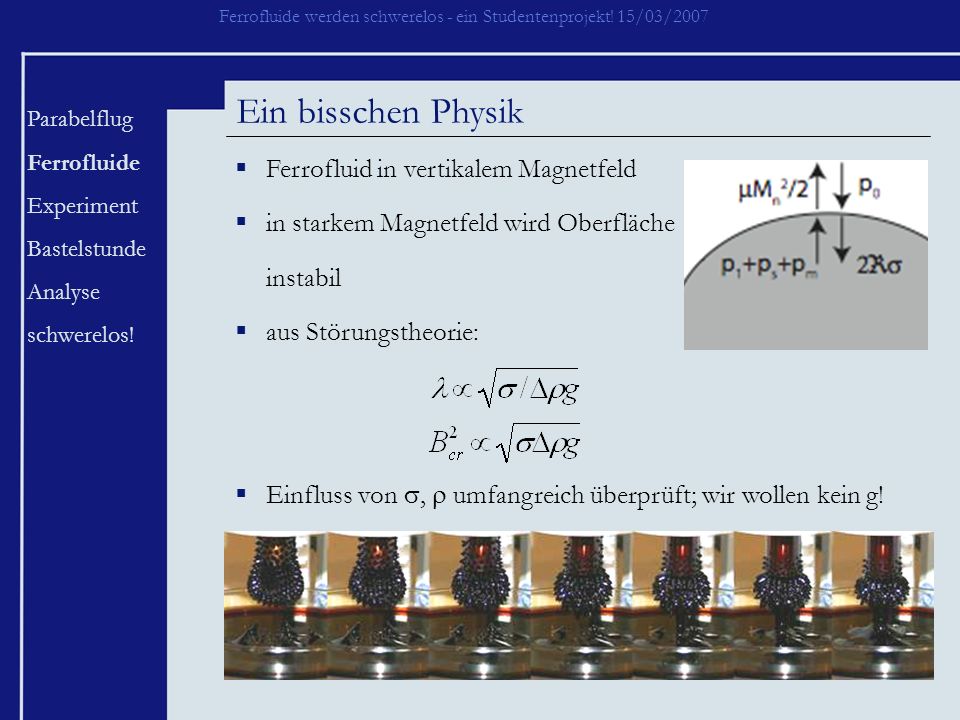

10 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Ein bisschen Physik Ferrofluid in vertikalem Magnetfeld in starkem Magnetfeld wird Oberfläche instabil aus Störungstheorie: Einfluss von, umfangreich überprüft; wir wollen kein g!

11 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Anwendungen von Ferrofluiden Dichtungen Medizintechnik Spiegel schleifen Dämpfer Spielzeug uvm

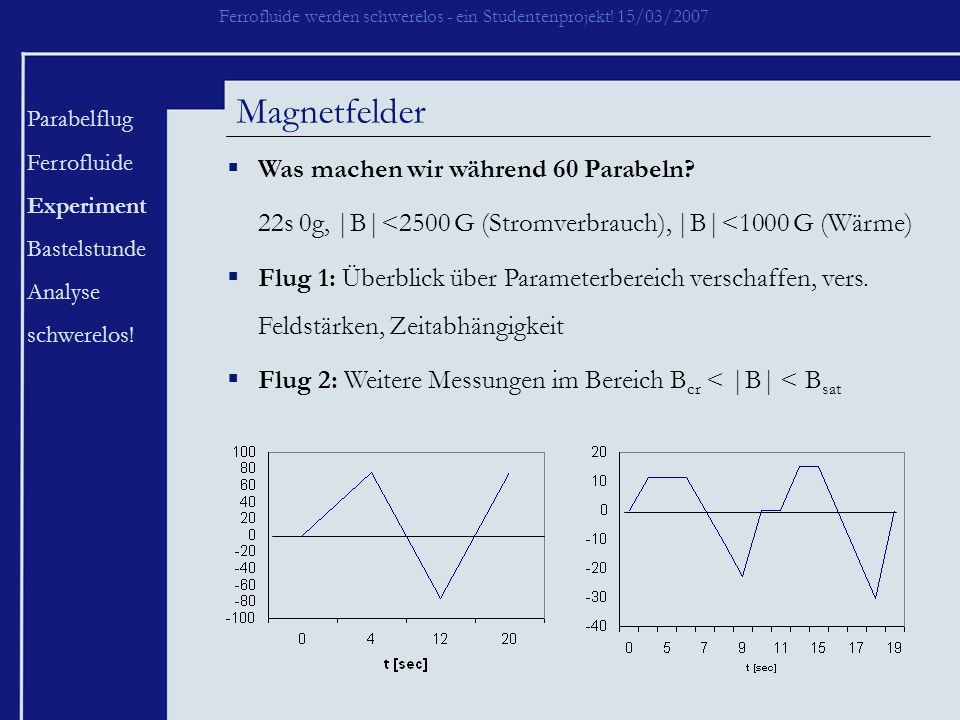

12 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Magnetfelder Was machen wir während 60 Parabeln? 22s 0g, |B|<2500 G (Stromverbrauch), |B|<1000 G (Wärme) Flug 1: Überblick über Parameterbereich verschaffen, vers. Feldstärken, Zeitabhängigkeit Flug 2: Weitere Messungen im Bereich B cr < |B| < B sat

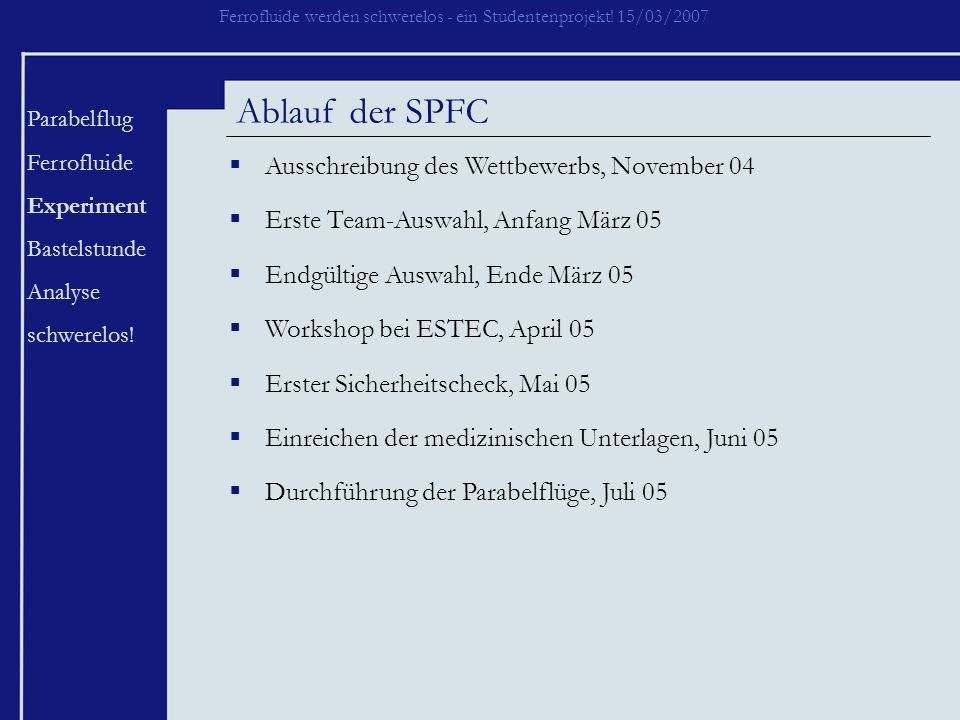

13 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Ablauf der SPFC Ausschreibung des Wettbewerbs, November 04 Erste Team-Auswahl, Anfang März 05 Endgültige Auswahl, Ende März 05 Workshop bei ESTEC, April 05 Erster Sicherheitscheck, Mai 05 Einreichen der medizinischen Unterlagen, Juni 05 Durchführung der Parabelflüge, Juli 05

14 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Eine große Black Box?

15 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Ein Teelöffel Ferrofluid Ferrofluid und Alkohol in Glasgefäß Eingegossen in Kunstharz

16 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! 15 kg Eisen Zwei Spulen erzeugen Felder Polschuhmagnet Beleuchtung Achse mit Nachführsystem

17 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Elektromagnet mit hochreinem Eisenmantel Symmetrisches Design sorgt für sehr homogenes Magnetfeld Weitere Abschirmung unnötig Außen schwach, innen stark

18 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Little Black Boxes Laptop zur Ansteuerung des Spulenstroms Netzgerät für Spulenstrom D/A-Wandler zwischen Laptop und Netzgerät SteuerungselektronikZwei Kameras Notschalter

19 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Und es dreht sich Während Parabel Rotation um Flügelachse (ca. 90°) Alle anderen Schwankungen fluktuieren, nur Rotation um feste Achse Ausgleich notwendig, um Reibungs- und Scherkräfte zu vermeiden Gesucht: System zur Stabilisierung

20 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Wir drehen gegenan Lösung: ESP (Electronic Stability Program) von Bosch: hält normalerweise Autos in der Bahn Funktionsweise: Messung der Winkelgeschwindigkeit perfekt geeignet für unseren Zweck! Einsatz des ESP in unserem Experiment: Befestigung auf Magnetachse Gemessene Winkelgeschwindigkeit als Input an Nachführmotor Motor exakt gegendrehend, so dass Orientierung der Magnetachse konstant

21 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Das Ergebnis! Befestigung auf Aluminium-Bodenplatte Abdeckung durch Käfig aus Profilen... Und zu guter Letzt: Schaumstoffpolsterung und viel Klebeband!!!

22 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Sicherheitsbestimmungen Betreiber des A300 (Novespace) kontrolliert Einhaltung der Richtlinien Flüge gelten als Testflüge mit dementsprechenden Sicherheitsvorschriften: Stabilität des Aufbaus bis 9g (crash load) Liste aller (un)möglichen Gefahren und derer Vermeidung Medizinische Tests der Experimentatoren

23 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Unser Experiment wird gesichert Glasgefäß mit Ferrofluid in Kunstharz eingegossen (doppelwandig) Kunstharz optimal für Bildqualität, keine Verzerrung durch Brechung Stabilität: Bauteile und Befestigungen stark überdimensionsioniert, Käfig Lüfter gegen Überhitzung (Elektronik und Magnet) FI-Schalter, Stromsicherungen & Notschalter Missverständnis bei Gewichtsgrenze (100 kg/lin. Meter): wegen Übergewicht Teile der Bodenplatte entfernt, beinahe auch Eisenklotz verkleinert

24 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Qualitative Analyse Auslenkung ab ~ 5 G (Bodentests: 60 G) Im Rahmen der zeitlichen Auflösung hängt die Auslenkung nur vom momentan angelegten Feld ab In 0g keine Rosensweig-Instabilitäten beobachtet

25 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Datenreduktion I Aufgabe: 15 Stunden Film Physik (wenige Zahlen) Projektionen synchronisieren, in Einzelbilder umwandeln Kratzer maskieren, Bilder mit Luftblase verwerfen Ferrofluid identifizieren (Kontrast wäre toll) Bis hier: 200 MB Film Datenpunkte (je Parabel)

26 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Datenreduktion II Ellipsen an Form des Ferrofluids fitten: Magnetisiertes Ferrofluid gut durch Ellipse beschrieben Exzentrizität interessantester Parameter: bleiben noch 130 Zahlen pro Parabel

27 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Und Action!

28 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Apollo 13

29 Ferrofluide werden schwerelos - ein Studentenprojekt! 15/03/2007 Parabelflug Ferrofluide Experiment Bastelstunde Analyse schwerelos! Weitere Informationen: Vielen Dank an: Prof. K. Maier Dr. K. Peithmann Elektronikwerkstatt HISKP Feinmechanikwerkstatt HISKP uvm
