2 Silentboard …konsequent hochwertige Trockenbau-Systeme

3 Silentboard – Inhalt Lärmminderung Produkteigenschaften
Technische Daten Anwendungsbereich

4 Lärm stört – Lärm macht krank
Bauherren fordern höheren Schallschutz! Architektenumfrage: Die Sensibilität der Bauherren ist groß ! Quelle: Umfrage Trockenbau Akustik, 2006

5 Guter Schallschutz steigert die Vermarktungschancen
Erhöht guter Schallschutz die Vermarktungschance einer Immobilie? Architektenumfrage: Schallschutz ist ein wichtiges Qualitätskriterium ! Quelle: Umfrage Trockenbau Akustik, 2006

6 Schallschutz darf auch etwas kosten
Werden höhere Kosten für einen besseren Schallschutz akzeptiert? Architektenumfrage: Besserer Schallschutz rechtfertigt höhere Kosten ! Quelle: Umfrage Trockenbau Akustik, 2006

7 Silentboard – Lärmminderung
Schallschutzanforderungen können nicht ausschließlich durch schwere Fassaden abgedeckt werden wertvoller Innenraum kann durch schlanke schwere Fassaden mit innen- und/oder aussenseitigen Schallschutzmaßnahmen erzielt werden

8 Silentboard – Lärmminderung
Jeder Mensch hat seine individuelle Lärmtoleranz abhängig von: Position zu und Lautstärke der Schall-/Lärmquelle gesundheitliche Verfassung der betroffenen Personen → Lärm stellt ein Risiko für die Gesundheit dar (Verkehrslärm von 70 dB steigert das Risiko einer Herzattacke) der Schalldruckpegel ist abhängig von der Distanz zur Lärmimmission

9 Silentboard – Lärmminderung
Europäische Städte wie z.B. Paris oder Freiburg haben eine “Lärmkarte” ihrer Stadt es ist günstiger in “Lärmstraßen” zu investieren

10 Klassische Trockenbauwand
Resonanzfrequenz d m m Luftfeder Demo Die Resonanzfrequenz ist eine Eigenschaft der Konstruktion. Die Konstruktion ist ein Masse-Feder-Masse-System: Zwei Platten mit einer Luftschicht dazwischen, die als Feder wirkt. m d Durch Erhöhung der Masse oder durch Vergrößerung des Schalenabstandes wird die Resonanzfrequenz kleiner. Im Manuskript finden Sie eine Beispielrechnung. Mit dem Schwingfedermodell kann man sehr schön die Entkopplung demonstrieren. f0 Resonanzfrequenz des Masse-Feder-Masse-Systems (in Hz) m flächenbezogene Masse einer Schalenseite (kg/m2) d Abstand der beiden Schalen (in m)

11 Silentboard – Produkteigenschaften
außergewöhnliche Schallschutzeigenschaften universell einsetzbar im Neubau, Bestand, Aufrüstung und Schallschutzkapselung Feuerschutzplatte nach EN 520 bzw. ÖNORM B 3410 ermöglicht schlanke Systeme mit bestem Schallschutz erhöhte Leistungsfähigkeit im tieffrequenten Bereich formbar

12 Silentboard – Produkteigenschaften
Leistungsfähigkeit Silentboard: Der Rechenwert Rw (Einzahlwert) einer Konstruktion mit der Knauf Silentboard liegt außerhalb jeglicher Vergleichbarkeit mit anderen Konstruktionen in Trockenbauweise…

13 Silentboard – Technische Daten
Plattendicke 12,5 mm Plattenmaße 625 x mm 625 x mm Plattengewicht ca. 17,5 kg/m² Längskanten kartonummantelt HRK, Stirnkanten SK Plattentyp nach EN 520 DF bzw. GKF nach ÖNORM B 3410

14 Silentboard – Technische Daten
Schallschutz-Vorteil der Silentboard durch: höhere Biegeweichheit (Einfluss auf Koinzidenzgrenzfrequenz fgr) gesteigerter flächenbezogene Masse (Einfluss auf Resonanzfrequenz fres) W ,5 mm Silentboard W ,5 mm GKB

15 Silentboard – Technische Daten
Internationale, nationale Regelwerke… Sound Transmission Class (STC) ist eine ganzheitliche Bewertung wie gut eine Gebäudetrennwand den Schall dämmt. In den USA wird dies weitestgehend genutzt für Innentrennwände, Decken/ Böden, Türen, Fenster und Außenwandsysteme. Außerhalb der USA, wird der Sound Reduction Index (SRI) ISO Standard genutzt. Der österreichische Standard ist die ÖNORM B Die „Deutsche Gesellschaft für Akustik“ (DEGA) gibt eine Empfehlung zu Schallschutzklassen.

16 Silentboard – Technische Daten

17 Silentboard – Technische Daten
Solid walls, Diamant board New Dimension: Knauf Silentboard GKB, GKF, Piano

18 Silentboard – Anwendungsbereich
Neubau Trennwände, Unterdecken, Vorsatzschalen, Wohnungstrennwände Bestand Ertüchtigung von bestehenden Trockenbauwänden, Nachrüstung von Wohnungstrennwänden, Verbesserung von Massivwänden durch Vorsatzschalen, Aufrüstung von Holzbalkendecken und Wohnungstrenndecken Schallschutzkapselung mit der Raum-in-Raum Bauweise Cubo Besprechungsräume, Medizinische Anwendungen, Musikproberäume, Studiobau, Radio, Kapselung von Industrie-maschinen

19 Silentboard – Leistungsmerkmale
Beispiel: W112 mit CW 100 Normkonstruktion…….Rw 56 dB Diamant……………….Rw 63 dB Silentboard…………..Rw 70 dB die “sportliche” Wand  kein Vergleich möglich, absolute Alleinstellung! 1) Oberste Plattenlage geklammert 4) Bei Beplankung 2x 12,5 mm Silentboard: +3 dB

20 Gebäudeabschlusswände

21 Gebäudeabschlusswände
Rw,R: 62 dB ohne Federschiene 70 dB mit Federschiene

22 Gebäudeabschlusswände

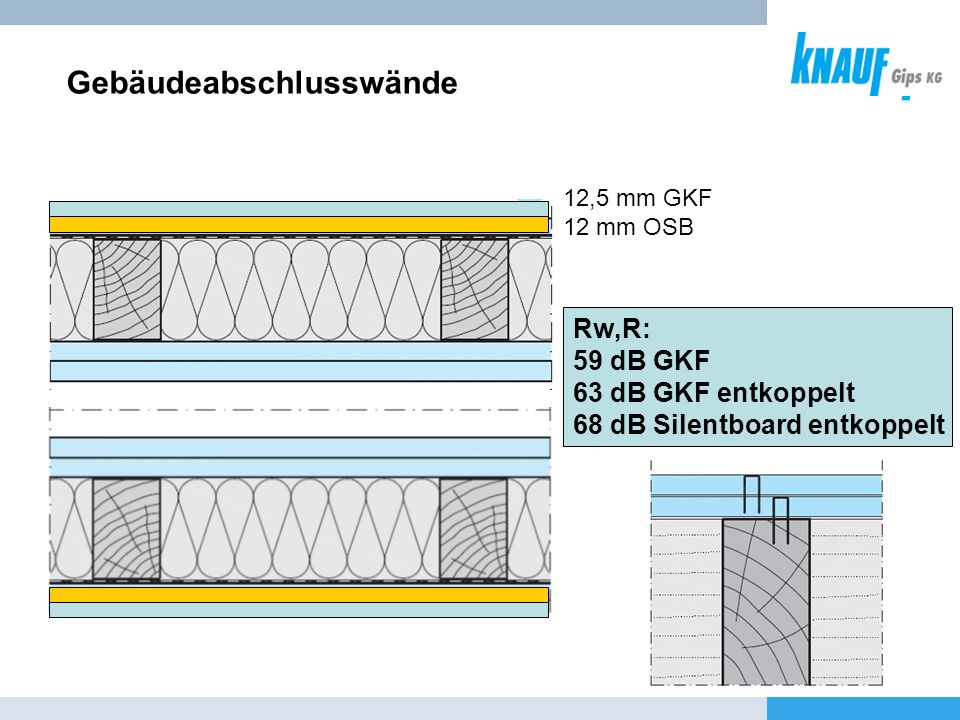

12,5 mm GKF 12 mm OSB Rw,R: 59 dB GKF 63 dB GKF entkoppelt 68 dB Silentboard entkoppelt

23 Gebäudeabschlusswände
12,5 mm Silentboard 12,5 mm Diamant Rw,R: 71 dB Silentboard entkoppelt

24 Gebäudeabschlusswand
31,3 cm 12,5 Silentboard 12,5 Diamant 2x 18 GKF 60/100 Holzständer 13 Rw,R = 75 dB

25 - Eigenschwingung der Gesamtendecke auf Lager
Holzbalkendecken - Eigenschwingung der Gesamtendecke auf Lager Estrichresonanz Masse-Feder-Masse-System Biegeresonanz der Balken Eigenschwingung der Spanplatte - Doppelwandresonanz Resonanz entkoppelter Abhänger Eigenschwingung Gipsplatten Als letzten Punkt möchte ich Ihnen die neue Schallschutzplatte Silentboard vorstellen. Silentboard ist eine völlig neuartige 12,5 er Gipsplatte mit sehr hoher Masse und trotzdem hoher Biegeweichheit. Das Plattengewicht liegt bei 17,5 kg/m2 Die Vorschläge kamen schon oft, einfach eine schwerere Platte zu fertigen. Doch das ist gar nicht so einfach. Wenn Sie einfach mit mehr Gips das Plattengewicht auf 17,5 kg/m2 erhöhen würden, wäre die Platte zu hart. Zum einem wäre die Platte nicht mehr verschraubbar und die hohe Härte, wäre auch im Schallschutz kontraproduktiv. Silentboard lässt sich genauso verarbeiten wie eine Standard GKF-Platte. Animation Holen wir uns die zwei Formeln vom Anfang. Aufgrund der hohen Masse erwarten wir eine niedrige Resonanzfrequenz. Durch die höhere Dichte und nicht angestiegenem E-Modul erwarten wir eine zu höheren Frequenzen verschobene Koinzidenz-Grenzfrequenz.

26 Unterdecken Direktschwingabhänger Konterlattung Freitragende Decke

27 Unterdecken Ln,w = 67 dB Ln,w = 54 dB Ln,w = 45 dB
18 mm BRIO 10 mm WF Ln,w = 67 dB Konterlattung, 1 x 12,5 GKB 18 mm BRIO 10 mm WF Ln,w = 54 dB Direktschwingabhänger, 1 x 12,5 GKB 18 mm BRIO + 10 mm WF 24 mm Spanplatte Holzbalken 12/18 cm; a = 625 mm 160 mm Mineralfaserdämmstoff zwischen Balken 18 mm BRIO 10 mm WF Ln,w = 45 dB Freitragende Decke, 1 x 12,5 GKB

28 Unterdecken Ln,w = 67 dB Ln,w = 54 dB Ln,w = 45 dB Freitragende Decke
18 mm BRIO 10 mm WF Ln,w = 67 dB Konterlattung, 1 x 12,5 GKB Norm Trittschallpegel [dB] 18 mm BRIO 10 mm WF Ln,w = 54 dB Freitragende Decke 2 x 12,5 Silentboard Ln,w = 38 dB Direktschwingabhänger, 1 x 12,5 GKB 18 mm BRIO + 10 mm WF 24 mm Spanplatte Holzbalken 12/18 cm; a = 625 mm 160 mm Mineralfaserdämmstoff zwischen Balken 18 mm BRIO 10 mm WF Ln,w = 45 dB Freitragende Decke, 1 x 12,5 GKB

29 Direktschwingabhänger
18 mm BRIO 10 mm WF 1 x 12,5 mm Diamant Ln,w = 50 dB 18 mm Brio auf 10 mm WF 22 mm Spanplatten verschraubt in Holzbalken 12/18 a=625 mm auf 12,5 mm Sylomer 100 mm Mineralfaserdämmstoff Direktschwingabhänger, CD-Profil 60/27 a=500mm Abhängehöhe 70 mm 2 x 12,5 mm Silentboard Ln,w = 42 dB

30 Silentboard – Anwendungsbereich
Massespeicher Aufgrund Ihrer spezifischen Wärmekapazität kann Silentboard auch als Massespeicher in Fundamenten beim Holzrahmenbau eingesetzt werden, klingt exotisch ist aber möglich. Beispiele spezifische Wärmekapazität: Wasser 4,2 kJ/kg*K Gips 1,1 kJ/kg*K Beton 0,9 kJ/kg*K Stahl 0,5 kJ/kg*K

31 Silentboard – Anwendungsbereiche
Ein- und zweilagige Wandsysteme nur mit Silentboard oder kombiniert mit Diamant.

32 Silentboard – Anwendungsbereiche
Schallschutz-Nachrüstung bestehender Wände und Decken, wie z.B. auch in Hotels oder Eigentumswohnungen.

33 Gegenüberstellung von Wandkonstruktionen
Konstruktions- stärke [mm] Schalldämm-Maß RW [dB] Ziegelwand, einschalig, Putzsystem 425 49 Ziegelwand, einschalig, Wärmedämmsystem 360 54 Schallisolierende Ziegelwand, einschalig, Putzsystem 260 62 Trockenbau Silentboard, Doppelständerwerk, Beplankung 2x 2 Silentboard 155 74

34 Silentboard – Referenzobjekt
Niedrigenergie Wohn- und Geschäftshaus in Holzrahmen-Fertigbauweise in Regensburg, Fertigstellung März 2010

35 Silentboard – Referenzobjekt
Baubesprechung und Formulierung der Schallschutzanforderungen für Wände und Decken Vorschlag: Schallschutzplatte!

36 Silentboard – Referenzobjekt
Innenwand mit Diamantplatte R´w (C;Ctr) = 60 (-2;-7) dB

37 Silentboard – Referenzobjekt
Decken mit Silentboard L´n,w (CI)= 43 (0) dB

38 Silentboard – Referenzobjekt

39 Silentboard - Broschüre
