SYNTHESEGAS GENERATOR

Präsentation zum Thema: "SYNTHESEGAS GENERATOR"—  Präsentation transkript:

1 SYNTHESEGAS GENERATOR
Wohin mit dem Abfall? – neue Ideen in der Wojewodschaft Lubuskie SYNTHESEGAS GENERATOR Vorbild für wissenschaftliche und industrielle Zusammenarbeit  ppuh intercal GmbH PL Czerwieńsk ul. Bol. Chrobrego 4 Betrieb: ZIELONA GÓRA UL. Ludowa 16 tel fax

2 TECHNISCHE BERATUNG UND PROJEKTFINANZIERUNG
PPUH intercal GmbH PL Czerwieńsk ul. Bol. Chrobrego 4 Betrieb: ZIELONA GÓRA UL. Ludowa 16 tel fax

3 PROJEKT AUTOR Janusz Seklecki INTERCAL

4 SYNTHESEGASGENERATOR
thermische Leistung - bis 1,5 MW

5 WASSERSTOFF GENERATOR
Mit dem EU-Beitritt kam es in Polen zu der Verschärfung des Gesetzes über die Abfallbewirtschaftung. Im Rahmen des EU-Gesetzes ist Abfallverwertung teuer geworden. Die Abfallverursacher sind verpflichtet, die Kosten der Abfallverwertung zu tragen. Das hat zu der Entwicklung einer erfolgreichen und billigen Technologie zur Abfallverwertung geführt. Der Prozess der sauerstofffreien Abfallvergasung ist eine neue Lösung, welche Abfall in Wärmeenergie und später in elektrische Energie umwandelt. Diese Technologie trägt zum Umweltschutz bei und bietet finanzielle Vorteile für den Benutzer. SYNTHESEGASGENERATOR Der Generator ist als eine Vorfeuerungsanlage in angewandten Kesselhäuser verwendet, deren Brennstoff Produktionsabfälle sind. Innovation der Technologie besteht in der Brennstoffvergasung in der gleichmäßigen Zersetzungs- und Verbrennungsreaktion des Synthesengases in einem speziellen Generator, der aus hitzefesten Betonformstücken gefertigt ist. Alle Bauelemente des Generators und besonders die chemische Zusammensetzung der feuerfesten Keramik ist individuell an den im Labor untersuchten Abfall angepasst, welcher von dem Investor benannt wurde. Die Wärmeleistung ist abhängig von der Art des Brennstoffes und liegt im Bereich von 500kW bis ca. 1MW*). Der Generator dient zur energetischen Verwandlung der Biomasse, der Produktionsabfälle in der Papier-, Holz-, Gummi- und Geflügelzuchtindustrie, u.s.w. Die positive Energiebilanz ist durch die Abfallvergasung und die spätere durch die Abfallverwertung in der gebildeten Wasserstoffumgebung bei Temperaturen 950 – 1400°C erreicht worden.

6 Technische Konsultation
Die Gasemissions- und –immissionswerten in denen bis heute durchgeführten Untersuchungen der getesteten Abfällen, hatten Werte, die niedriger waren, als die vom Umweltschutzministerium vorgeschriebenen Werte gemäß den heute geltenden Normen und Bestimmungen. Der angebotene Produkt hat am Wettbewerb „Polnischer Zukunftsprodukt“ und „Leader der polnischen Ökologie“ teilgenommen.  Vor dem Verkauf des Generators kommt es immer zu: der Laboruntersuchung des geplanten Einsatz, der Bearbeitung der Rezeptur des Generators (im Bedarfsfall) - der Durchführung der Steuerungsautomatik des Generators. Technische Konsultation Feuerfester Stoffe Fabrik in Bolesławiec

7 Zeugnis Nr. OS/062/OTGiS/10  Zeugnis, ausgestellt vom Institut für Energetik, Abteilung für Wärme- und Sanitärtechnik in Łódź Anlage: Keramikofen zur Thermokonversion des festen Brennstoffes, Typ: Wasserstoffgenerator, Nennleistung bis 1000 kW, Beheizung mit Braunkohle und nasser Biomasse (Herkunft der Biomasse: Landwirtschaft, Industrie) Die Anlage wurde umweltfreundliches Produkt genannt. Produzent: PPUH Intercal GmbH

8 Die technologische Linie

9 Die technologische Linie
Blick von oben

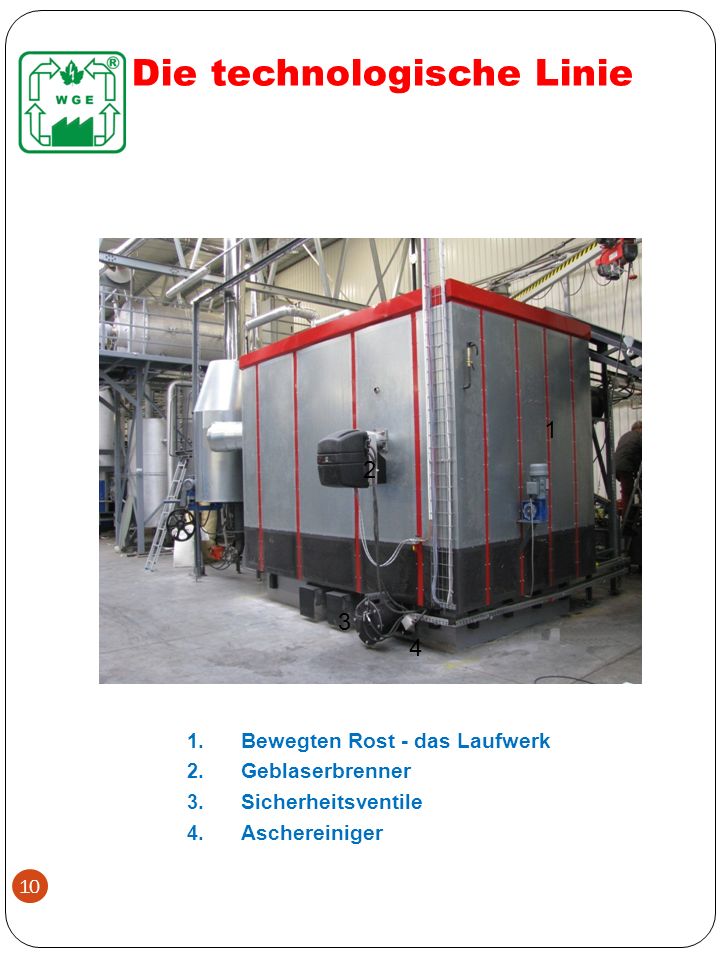

10 Die technologische Linie
1 2 3 4 Bewegten Rost - das Laufwerk Geblaserbrenner Sicherheitsventile Aschereiniger

11 Die technologische Linie
2 1 3 Die technologische Linie Förderband Regelung

12 Die technologische Linie
Pressedosierung

13 Die technologische Linie
Aschereinigung

14 Die technologische Linie
Ölkühlung und hydraulische Station

15 Die technologische Linie
Hydraulische Station

16 Die technologische Linie
Anblick auf der Regelungschrank, und Silo-Abfällen

17 Allgemeine Ansicht Technische Daten: Ausmaße: Wärmeleistung
ca kW *) max. Höhe der Anlage 340 cm Abfallbedarf 250 – 400 kg/h max. Breite der Anlage 240 cm Stoffabmessung 600x400x400 max. Länge der Anlage 410 cm Stoffgewicht: 60 kg *) Generator – Höhe 233 cm Ausgangtemperatur 800 oC Generator – Breite 200 cm Zirkulationtsemperatur oC Generator – Länge 326 cm Gas- oder Oelbrenner kW Gewicht der Anlage 20000 kg

18 Temperaturverlauf Kühl- und Asche entsorgungs kammer Begas-ungs-
Re-aktions- kammer

19 Thermochemische Reaktion
T>1300 °C + = + C H2O H2 CO

20 Aufbau des Generators Baumaterial aus hochtemperaturfester Keramik
Elektronische Steuerung Stoffbeladung Zuglüfter und Kühllüfter Auskühl- und Ascheentsorgungkammer

21 Technologische Warianten
Es hängt von den technologischen Bedingungen ab, welche Rolle der Generator hat. Der Generator kann als Vorfeuerung oder „Feuerung“ zum Wasserdampfkessel, Lufterhitzer oder zu der Verarbeitungstechnologie der Abfälle in die Wärmeenergie und später in die Dampf- und Elektroenergie arbeitenden Wasserkessel, verwendet werden. 5. Lufterhitzer – Holztrockenanlagen, Samendarren, Produktions - und Lagerhallen, u.s.w. 6. Wasserdampfkessel – Leistung ca kW, Dampfproduktion – ca kg/h 7. Wasserkessel für Gebäudeheizung 8. Dampfgenerator der Elektroenergie – Leistung ca kW

22 BHKW in KOGENERATION Variante 1 Variante 2

23 BHKW in KOGENERATION 150 – 200 KVe / h 23

24 BEISPIEL EINER CONTAINERANLAGE

25 Brennstoffe Hühner- und Tierdung ca.6-10% ca. 450 - 600 kg/h Heizwert
vom Geflügelfarmen von Tiermastbetrieben vom Zoogarten Heizwert 8 MJ/kg Feuchtigkeit bis 35% Aschegehalt ca.6-10% Brennstoffverbrauch bei Leistung 1 MW ca kg/h Die gegebene Werte sind lediglich Annäherungswerte für einen lufttrockenen Brennstoff und unterliegen sehr starken Schwankungen

26 Brennstoffe BRAUNKOHLE 10 – 12 MJ/kg 7 – 12 % 250- 400 kg/h Heizwert
Aschegehalt 7 – 12 % Feuchtigkeit bis 35% Brennstoffverbrauch bei Leistung 1 MW kg/h Die gegebene Werte sind lediglich Annäherungswerte für einen lufttrockenen Brennstoff und unterliegen sehr starken Schwankungen

27 Brennstoffe GUMMI über 30 MJ/kg bis 5 % ca. 200 kg/h Heizwert
Aschegehalt bis 5 % Feuchtigkeit bis 35% Brennstoffverbrauch bei Leistung 1 MW ca. 200 kg/h Die gegebene Werte sind lediglich Annäherungswerte für einen lufttrockenen Brennstoff und unterliegen sehr starken Schwankungen

28 Brennstoffe FEDERN < 10 MJ/kg bis 2 % bis 35% bis 50% Heizwert
Aschegehalt bis 2 % Feuchtigkeit bis 35% bis 50% Feuchtigkeit ca kg/h Die gegebene Werte sind lediglich Annäherungswerte für einen lufttrockenen Brennstoff und unterliegen sehr starken Schwankungen

29 Brennstoffe CHAMPIGNON- NÄHRBODEN < 10 MJ/kg bis 20 % bis 35%
Heizwert < 10 MJ/kg Aschegehalt bis 20 % Feuchtigkeit bis 35% Brennstoffverbrauch bei Leistung 1 MW ca kg/h Die gegebene Werte sind lediglich Annäherungswerte für einen lufttrockenen Brennstoff und unterliegen sehr starken Schwankungen

30 Brennstoffe ZWIEBELSCHALEN bis 15 MJ/kg bis 3 % bis 35%
Heizwert bis 15 MJ/kg Aschegehalt bis 3 % Feuchtigkeit bis 35% Brennstoffverbrauch bei Leistung 1 MW ca kg/h Die gegebene Werte sind lediglich Annäherungswerte für einen lufttrockenen Brennstoff und unterliegen sehr starken Schwankungen

31 Brennstoffe KUNSTSTOFFE über 30 MJ/kg < 10 % bis 35% ca. 150 kg/h
Heizwert über 30 MJ/kg Aschegehalt < 10 % Feuchtigkeit bis 35% Brennstoffverbrauch bei Leistung 1 MW ca. 150 kg/h Die gegebene Werte sind lediglich Annäherungswerte für einen lufttrockenen Brennstoff und unterliegen sehr starken Schwankungen

32 Brennstoffe HOLZ und HOLZRESTE ca. 10 -14 MJ/kg bis 35% ca. 6%
Heizwert ca MJ/kg Feuchtigkeit bis 35% Aschegehalt ca. 6% Brennstoffverbrauch bei Leistung 1 MW ca kg/h Die gegebene Werte sind lediglich Annäherungswerte für einen lufttrockenen Brennstoff und unterliegen sehr starken Schwankungen

33 Brennstoffe BIOMASSE 8 - 12 MJ/kg ca.15% ca. 300-600 kg/h
Grass, Blätter, Holzabfälle, Stroh, Unkraut, Reststoffe aus dem Gartenanbau Heizwert MJ/kg Feuchtigkeit bis 35% Aschegehalt ca.15% Brennstoffverbrauch bei Leistung 1 MW ca kg/h Die gegebene Werte sind lediglich Annäherungswerte für einen lufttrockenen Brennstoff und unterliegen sehr starken Schwankungen

34 Brennstoffe KOMPOSTABFÄLLE – nach dem Sieb
beim Verbrauch von ca. 250 – 300 kg/h Kompost, betrug die Generatorleistung ca. 0,8 -1,3 MW.

35 UNSERE DIENSTLEISTUNGEN
► Anlagenheizung mittels alternativen Brennstoffen als Energiequelle ► Öl- und Gaskesselhäuser incl. voller technischen Ausrüstung ► Wasserkesselräume ► Dampfkesselräume ► Technologien zur Luftheizung in Industriehallen und anderen Objekten ► Abgas – und Lüftungsschornsteine ► Ausrüstung von Holztrocknungsanlagen, Samendarren, Industriepflanzentrockenanlagen, u. s. w. ► Ausrüstung von Sortierungsanlagen und Industrieobjekten mit Lüftungs- und Klimaanlagen ► Verbauung der Nebenobjekte ► Brennermontage und Montage der verschiedenen Installationstypen in allen Objekttypen ► Aus- und Durchführung von Öl- und Gasinstallationen ► Aus- und Durchführung von Abgasanalysen in technologischen Prozessen ► Aus- und Durchführung von andere mit der Technologie verbundenen Installationen

36 ÜBERWACHUNGS- UND MONITORINGSYSTEME
ZUSÄTZLICHES ANGEBOT ÜBERWACHUNGS- UND MONITORINGSYSTEME (EIN BEISPIEL)

37 ZERTIFIKAT – UNTERSUCHUNGEN
INSTITUT FÜR ENERGETIK, FORSCHUNG- UND ENTWICKLUNGSSTELLE, ABTEILUNG FÜR WÄRMETECHNIK IN ŁÓDŹ im Reaktor in den Austauscher am 28. März 2008

38 EMISSIONS-ERGEBNISSE

39 EMISSION – UNTERSUCHUNGEN
WESSLING LABORATORIUM IN KRAKÓW 31. März 2008 39
