1 A NALOG -D IGITAL -W ANDLER Computergestützte Datenauswertung WS 2011/12 Martin Reich

2 Wegweiser Problemstellung Abtasten und Fehler ET-Grundlagen Realisierung – Zählverfahren – Rampenverfahren – Wägeverfahren – Parallelverfahren – andere – Vergleich

3 Gegenstand analog digital Problem: Dualsystem Quantisierung

4 Abtasten zeitdiskret wertdiskret Nyquist-Shannon-Theorem: f Abt 2f x,max Praxis: f Abt 10 f x (Oversampling) Simulator } Quantisierung

5 Fehler Nichtlinearität – differentiell Missing code Quantisierungsrauschen – integral Gain-Error Offset-Fehler Aliasing

6 Kenngrößen Abtastrate (Hz) Auflösung (bit/%) Wandlungszeit (s) Signal-Rausch-Verhätnis (dB) Schaltungsaufwand

7 ET-Grundlagen Sample & Hold (S&H) Multiplexer Spannungsteiler Komparator Integrator Logische Gatter (and, or)

8 ADC-Verfahren

9 Zählverfahren stufenweise (U LSB -Schritte) direkt interner DAC t abhängig von U x Auflösung bis 20bit Umwandlungszeiten bis ms

10 Einrampenverfahren Single Slope indirekt Sägezahnspannung mit lin. Anstieg (U ref,max Z max ) t abhängig U x Auflösung bis 30bit Umwandlungszeiten bis ms (2Hz) RC-Glied alterungs- und temperaturabhängig Simulation

11 Zweirampenverfahren Dual Slope indirekt t abhängig von U x (proportional) Auflösung bis 14bit (0,01%) Umwandlungszeiten bis ms (2Hz) Einfluss des RC-Glieds entfällt Simulation

12 SukzessiveApproximation Sukzessive Approximation Wägeverfahren direkt t abhängig von n sar sucsessive approximation register (SAR) interner DAC Auflösung bis 16bit Umwandlungszeiten bis µs Simulation

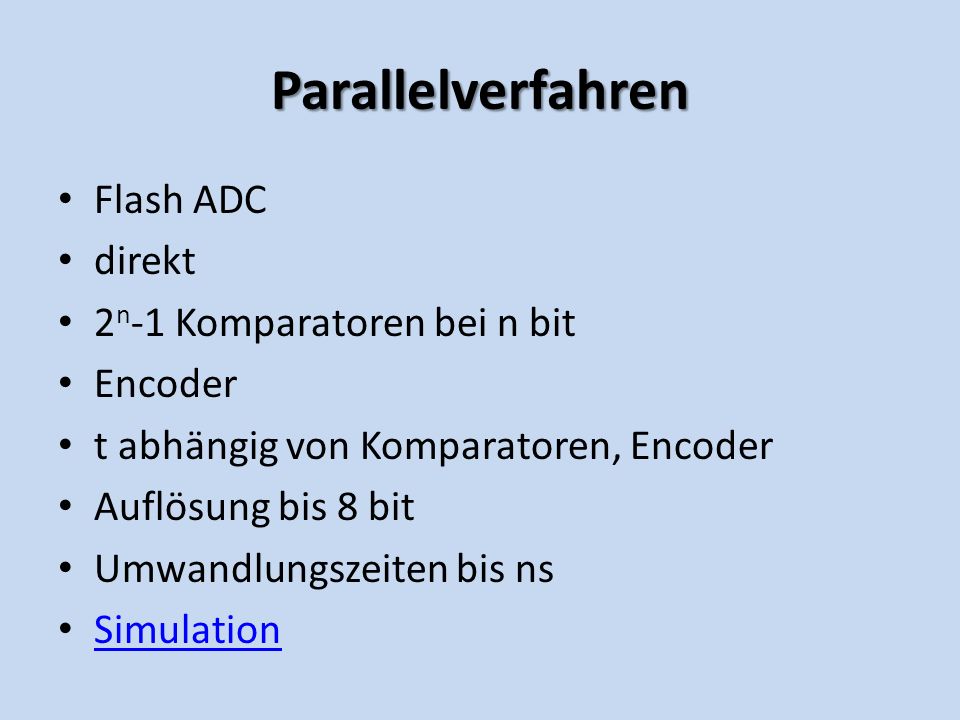

13 Parallelverfahren Flash ADC direkt 2 n -1 Komparatoren bei n bit Encoder t abhängig von Komparatoren, Encoder Auflösung bis 8 bit Umwandlungszeiten bis ns Simulation

14 Andere Verfahren Quad Slope ADC ΔΣ Wandler U/f Wandler Pipeline/Kaskaden ADC

15 Vergleich

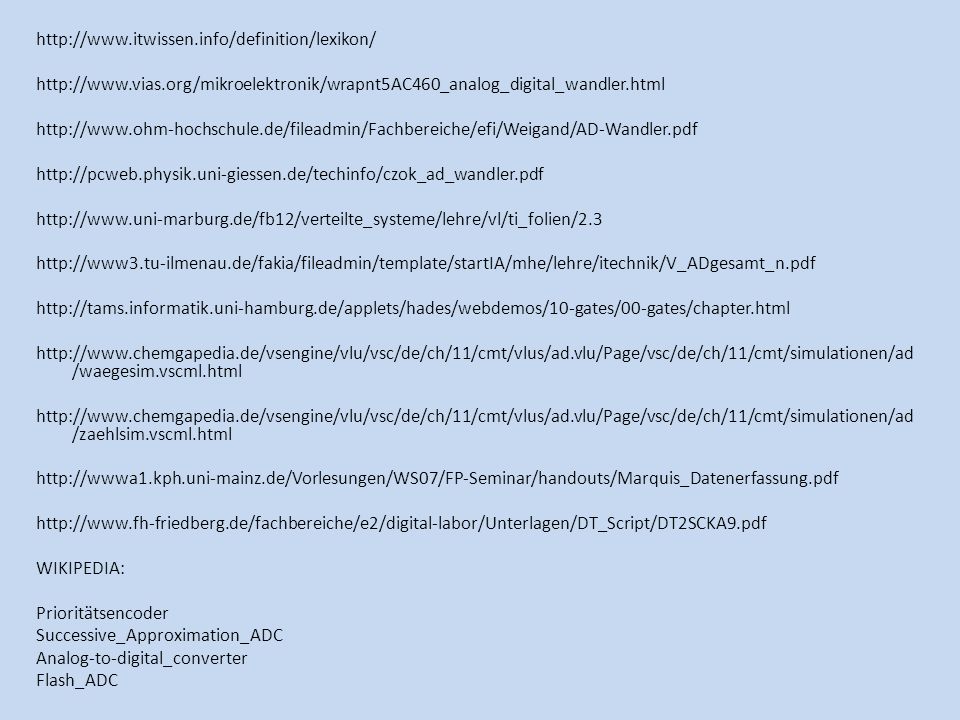

16 http://www.itwissen.info/definition/lexikon/ http://www.vias.org/mikroelektronik/wrapnt5AC460_analog_digital_wandler.html http://www.ohm-hochschule.de/fileadmin/Fachbereiche/efi/Weigand/AD-Wandler.pdf http://pcweb.physik.uni-giessen.de/techinfo/czok_ad_wandler.pdf http://www.uni-marburg.de/fb12/verteilte_systeme/lehre/vl/ti_folien/2.3 http://www3.tu-ilmenau.de/fakia/fileadmin/template/startIA/mhe/lehre/itechnik/V_ADgesamt_n.pdf http://tams.informatik.uni-hamburg.de/applets/hades/webdemos/10-gates/00-gates/chapter.html http://www.chemgapedia.de/vsengine/vlu/vsc/de/ch/11/cmt/vlus/ad.vlu/Page/vsc/de/ch/11/cmt/simulationen/ad /waegesim.vscml.html http://www.chemgapedia.de/vsengine/vlu/vsc/de/ch/11/cmt/vlus/ad.vlu/Page/vsc/de/ch/11/cmt/simulationen/ad /zaehlsim.vscml.html http://wwwa1.kph.uni-mainz.de/Vorlesungen/WS07/FP-Seminar/handouts/Marquis_Datenerfassung.pdf http://www.fh-friedberg.de/fachbereiche/e2/digital-labor/Unterlagen/DT_Script/DT2SCKA9.pdf WIKIPEDIA: Prioritätsencoder Successive_Approximation_ADC Analog-to-digital_converter Flash_ADC
