Informationen aus der Entwicklung und dem PM Team Das neue EntraQuick QFG II.

Ähnliche Präsentationen


Präsentation zum Thema: "Informationen aus der Entwicklung und dem PM Team Das neue EntraQuick QFG II."—  Präsentation transkript:

1 Informationen aus der Entwicklung und dem PM Team Das neue EntraQuick QFG II

2 MFZ KONZEPT - Zielsetzung product launch QFG II EntraQuick/QFG II 2.0 Dokumente: Neue Artkel Nr.: mit der neuen WE-Tronic II 1.Standardzeichnungen (EN/DE) 2.LV-Texte (EN/DE) 3.Datenblatt (EN/DE) 4.Kabelplan (EN/DE) 5.Betriebsanleitung (DE/EN in progress) 6.Video 7.Prospekte 8.Messetor

3 MFZ KONZEPT - Zielsetzung 3 EntraQuick/QFG II 2.0 Verstärkte Profile QR 100 Verrieglung mittels Einlaufgabel Torhöhe kann bis zu 3m betragen durch aufbau Rahmen

4 MFZ KONZEPT - Zielsetzung 4 EntraQuick/QFG II 2.0 Pfosten um 200mm verlängert um das Überpflastern zu ermöglichen Direkt im Pfosten integrierte Lichtschranken

5 MFZ KONZEPT - Zielsetzung product launch QFG II EntraQuick/QFG II 2.0 USP´s: 1.TÜV Baumustergeprüft gemäß DIN EN : Konstruktion feuerverzinkt 3.Pulverbeschichtung 4.Verriegelung mittels Einlaufgabel 5.Intelligente Steuerung 6.Optional absetzbare Steuerung 7.Vandalismus geschützte Lichtschranken 8.LED Beleuchtung (RGB) optional 9.Fundament überpflasterbar 10.Ohne Führung in der LD

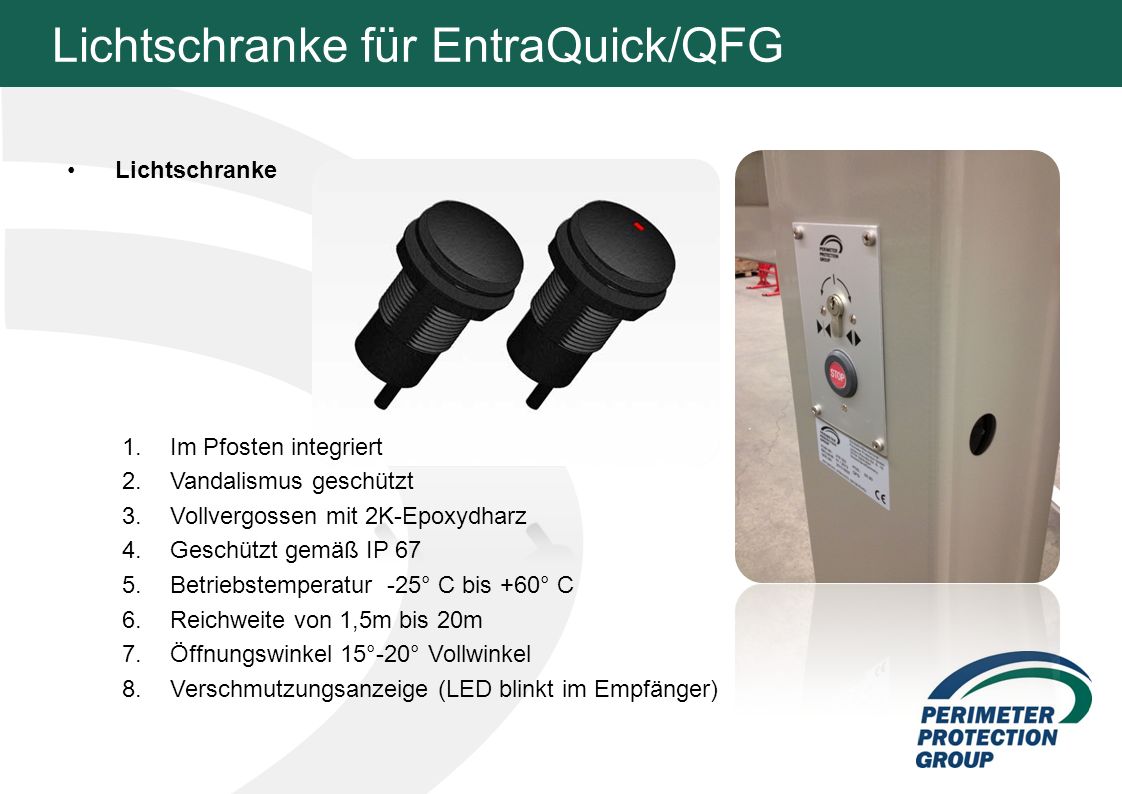

6 Lichtschranke für EntraQuick/QFG Lichtschranke 1.Im Pfosten integriert 2.Vandalismus geschützt 3.Vollvergossen mit 2K-Epoxydharz 4.Geschützt gemäß IP 67 5.Betriebstemperatur -25° C bis +60° C 6.Reichweite von 1,5m bis 20m 7.Öffnungswinkel 15°-20° Vollwinkel 8.Verschmutzungsanzeige (LED blinkt im Empfänger)

7 Optionale LED Beleuchtung QFG Neue LED Beleuchtung für QFG´s 1.LED Beleuchtung, bestehend aus Aluminiumprofil mit Polycarbonatabdeckung 2.PC-Abdeckung Themperatur- und Schlagbeständig 3.Bedingt durch die geringen Abmaße universel einsetzbar (15 x 58mm) 4.Sehr einfache Befestigung, verkleben oder verschrauben 5.Optional in RGB Ausführung lieferbar

8 EntraQuick/QFG II TÜV Zertifikat 8

9 MFZ KONZEPT - Zielsetzung Marktbegleiter 9 EntraQuick/QFG II ZABAG (nicht TÜV geprüft) 2.Adronit (nicht TÜV geprüft) 3.BAVAK (Ober- oder Unterholm geführt) 4.Nobeso (nicht TÜV geprüft) 5.Eagle (nicht TÜV geprüft)

10 MFZ KONZEPT - Zielsetzung Marktbegleiter 10 Marktbegleiter Eagle 1.nicht TÜV geprüft 2.Feuerverzinkt 3.Lichte Durchfahrtup bis zu 6m 4.Max. Torhöhe bsi zu 2.2m 5.Bodenverriegelung 6.Füllung QR 25x25 7.Pfosten QR 400x200 8.Antrieb hydraulisch

11 MFZ KONZEPT - Zielsetzung Marktbegleiter 11 Marktbegleiter ZABAG 1.nicht TÜV geprüft 2.Im Standard nur spritzverzinkt 3.Steuerung DAAB EP 103/EP Lichte Durchfahrt bis zu 12m 5.Max. Torhöhe bis zu 3m 6.Verriegelung mittels Einlaufgabel

12 MFZ KONZEPT - Zielsetzung Marktbegleiter 12 Marktbegleiter Adronit 1.Nicht TÜV geprüft 2.Antrieb in Bodennähe 3.Lichte Durchfahrt bis zu 8m 4.Max. Torhöhe bis zu 2.5m 5.Steueurung DAAB EP Verriegelung mittels Haltemagnet 7.Feuerverzinkt

13 MFZ KONZEPT - Zielsetzung Marktbegleiter 13 Marktbegleiter BAVAK/HRT 1.TÜV geprüft 2.Feuerverzinkt 3.Licht Durchfahrt bis zu 6m 4.Max. Torhöhe bis zu 3m 5.Geführte Torflügel (Boden oder Oberholm) 6.Füllung QR 25x25 7.Pfosten QR 250x250

14 MFZ KONZEPT - Zielsetzung Marktbegleiter 14 Marktbegleiter Nobeso 1.Nicht TÜV geprüft 2.Feuerverzinkt 3.Lichte Durhfahrt bis zu 8m 4.Max. Torhö´he bis zu 5m 5.Keine Verriegelung 6.Füllung QR 25x25 7.Pfosten QR 200x200

15
