1 Ei605 Serie Rauchwarnmelder

2 Ei605 Serie Optischer Rauchmelder Lauter Alarm 85dBa in 3 Meter Entfernung Testknopf – Testet die komplette Elektronik und den Alarm Stummschaltung Batteriewechselanzeige Insektengitter Montageplatte mit Eingriffsicherung VdS zugelassen nach DIN EN14604 und zur Verwendung nach DIN Jahre Lebensdauer 5 Jahre Garantie

3 Ei605-DOptischer 9 Volt Rauchwarnmelder Leicht zu entnehmende Alkali oder Ultralife Lithiumbatterie Keine Vernetzungsmöglickeit Ei605C-DOptischer 9 Volt Rauchwarnmelder Leicht zu entnehmender Alkali oder Ultralife Lithiumbatterie Mit der Möglichkeit der Drahtvernetzung (2-Draht) Optionale Aufrüstung (auch nachträglich) mit dem Funkmodul Ei605MRF-D Ei605TYC-DOptischer 9 Volt Rauchwarnmelder Rauchwarnmelder mit fest eingebauter, nicht zu entnehmender Batterie Diese Lithiumbatterien (2.000 mAh) halten definitiv 10 Jahre Mit der Möglichkeit der Drahtvernetzung (2-Draht) Optionale Aufrüstung (auch nachträglich) mit dem Funkmodul Ei605MTYRF-D Alle Modell sind mit zwei unterschiedlichen Oberflächen des Deckels zu bekommen. Matt und Hochglänzend Ei605 Rauchwarnmelder

4 Der Ei605TYC-D hat fest eingebaute, nicht zu entnehmende Lithiumbatterien (2.000 mAh), mit mindestens 10 Jahren Lebensdauer Ei605TYC-D

5 Die häufigsten Gründe für falschen Alarm: Wasserdampf (Bad/Küche) / Angebranntes (Küche) Die Möglichkeit, den Rauchwarnmelder Stumm zu schalten, reduziert die mit dem Alarm verbundenen Irritationen deutlich. Alle RWM der Serie Ei 605 haben eine Stummschaltung Staub in der Rauchkammer Eine Reihe von Eigenschaften im Design der Kammer, die das Potential für falschen Alarm aufgrund von Staub minimieren Insekten in der Rauchkammer Ein feinmaschiger Schutz der Rauchkammer gegen Insekten, der verhindert, dass Insekten in die Kammer eindringen EMV Eine Metallabschirmung über der Empfänger Lichtdiode, die das Potenzial für falschen Alarm aufgrund von EMV (Elektromagnetische Verträglichkeit) eliminiert Schutz gegen Fehlalarm

6 Die häufigsten Gründe für das Versagen von Rauchwarnmeldern: Die Batterien werden entnommen, um sie in anderen Geräten (z. B. Fernbedienungen) zu verwenden. Hochwertige, frei zu entnehmende Batterien fördern dieses Verhalten noch. Bei frei zugänglichen Rauchwarnmeldern (z. B. im Treppenhaus) ist diese Verhalten noch wesentlich verstärkter zu beobachten Der RWM Ei 605TYC hat fest eingebaute, nicht zu entnehmende Lithiumbatterien Fehlalarme nötigen den Nutzer (Mieter), die Batterien zu entnehmen oder den Rauchwarnmelder komplett von der Decke zu nehmen, um den Alarm auszuschalten. Der RWM wird nach der Beseitigung der Ursache häufig nicht wieder in Betrieb genommen. Eine nicht vorhandene Stummschaltung fördert dieses Verhalten erheblich. Alle Rauchwarnmelder der Serie Ei 605 haben eine Stummschaltung Versagen von Rauchwarnmeldern

7 Bei der Serie Ei 605 werden die Rauchwarnmelder auf einen vorher angeschraubten Montagesockel aufgedreht. Der Rauchwarnmelder lässt sich auf dem Montagesockel arretieren, so dass er nur noch mit einem Werkzeug (z. B. Schraubendreher) zu lösen ist, wenn man weiß wie. Außerdem kann der Rauchwarnmelder zusätzlich noch mit einer kleinen Schraube gegen das Abdrehen gesichert werden (sinnvoll z. B. im Treppenhaus). Montageplatte

8 Großer Test- und Stummschalter Die Rauchwarnmelder haben einen großen, nach innen gewölbten Easy-Press -Testschalter, der ganz einfach vom Boden aus (z. B. mit einem Besen) betätigt werden kann. Derselbe Schalter dient auch als Stummschalter.

9 Ein Rauchwarnmelder hat eine Alarmlautstärke von mindestens 85 db. Eine geschlossene, normale Zimmertür vermindert den Alarm um ca. 20 db. Das heißt, dass nach zwei geschlossenen Zimmertüren (z. B. Schlafzimmer und Kinderzimmer) der Alarm nur noch ca db hat. Diese Lautstärke wird in etwa mit einem leise spielenden Radio verglichen. Viele Menschen haben eine so gesunden Schlaf, dass sie diese Lautstärke nicht mehr hören. Bei drei geschlossenen Türen, hört man den Alarm normalerweise nicht mehr. In größeren Wohnungen und auf jeden Fall in Häusern sollte man über den Einsatz von vernetzten Rauchwarnmeldern nachdenken. Vernetzung bedeutet, dass im Falle eines Alarms, der auslösende Rauchwarnmelder seinen Alarm an andere, mit ihm verbundene Rauchwarnmelder (oder Zubehör) weitergibt. Der Alarm verbreitet sich schnell und ist überall mit 85 db zu hören. Vernetzung

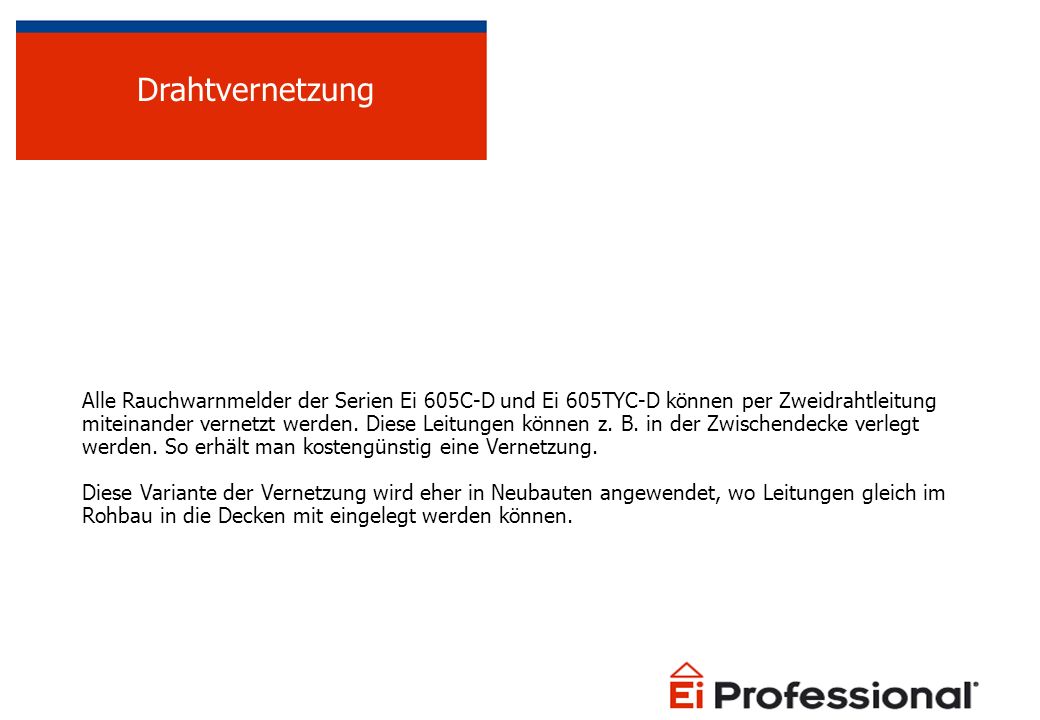

10 Alle Rauchwarnmelder der Serien Ei 605C-D und Ei 605TYC-D können per Zweidrahtleitung miteinander vernetzt werden. Diese Leitungen können z. B. in der Zwischendecke verlegt werden. So erhält man kostengünstig eine Vernetzung. Diese Variante der Vernetzung wird eher in Neubauten angewendet, wo Leitungen gleich im Rohbau in die Decken mit eingelegt werden können. Drahtvernetzung

11 Funkvernetzung Jedes Ei 605 Modul wird durch Hauskodierung zum Verstärker. Das ergibt eine maximale Reichweite, da so jeder Melder im Alarmfall Signale von mehreren anderen Meldern erhält. Alle Rauchwarnmelder der Serien Ei 605C-D und Ei 605TYC-D können zur Vernetzung leicht mit Funkmodulen ausgerüstet werden – auch im Nachhinein – was die Vernetzung auch in bestehenden Gebäuden ermöglicht, wo das Verlegen von Kabeln schwierig sein kann.

12 Es gibt zwei unterschiedliche Funkmodule Ei 605MTYRF-D – besitzt eine eigene Stromversorgung und wird im Rauchwarnmelder Ei 605TYC-D eingesetzt Dieser Rauchwarnmelder hat dann trotz des Einsetzens eines Funkmoduls eine komplette Lebensdauer von 10 Jahren Ei 605MRF-D – wird von der Batterie des Rauchmelders versorgt und wird im Rauchwarnmelder Ei 605C-D eingesetzt Das Einsetzen der Funkmodule erfolgt per Hand (ohne Werkzeug) Das Modul wird einfach auf der Rückseite, des vom Sockel gedrehten Rauchwarnmelders, in die vorgesehene Aussparung eingesteckt und laut Bedienungsanleitung in Betrieb genommen Funkvernetzung

13 Mehrere Signalwege Funkvernetzung

14 Ei170RF-D – Hörgeschädigtenmodul Das Hörgeschädigtenmodul wird mit einem oder mehreren Funkrauchwarnmeldern vernetzt. Innerhalb der Reichweite ist das Modul frei beweglich. Es kann über den mitgelieferten Akkupack oder 230 Volt betrieben werden. Auf dem Modul ist ein Stroboskoplicht vorhanden und es kann für die Nacht das mitgelieferte Rüttelkissen angeschlossen werden. Es sind Anschlüsse für ein zweites Stroboskoplicht, ein zweites Rüttelkissen und einen Pager vorhanden, um die freie Beweglichkeit noch weiter zu steigern. Funkzubehör

15 Ei407 – Notwarnknopf (Blau) Ei410 – Fernbedienung (Schlüsselanhänger) Ei411 – Fernbedienung (Wandmontage) Ei428 – Funkverbindungsrelais Funkzubehör

16 Die LED´s sind verdeckt unter der inneren Abdeckung angebracht. Diese Abdeckung lässt die LED´s unsichtbar erscheinen, wobei man trotzdem jedes Leuchtsignal einwandfrei, auch vom Fußboden aus, sehen kann. Weitere Features

17 Im ersten Quartal 2009 wird es einen reinen Hitzemelder in der Serie Ei 605 geben, der in Küchen, Bädern, Dachböden, Hausfluren und Kellern eingesetzt werden kann. Dennach wird ein Duomelder in dieser Serie erscheinen. Dieser Melder hat zwei Sensoren, einen optischen ensor und einen Hitzesensor. Durch den Einsatz dieses Melders wird es möglich sein, die Wahrscheinlichkeit eines Fehlalarms noch deutlich weiter zu senken, da der Melder erst Alarm schlägt, wenn beide Sensoren ausgelöst werden. Zukünftige Produkte

18 Zuverlässigkeit macht den Unterschied
