1 Center of Excelence Shared Services zwischen Hochschulen
TU Dresden – TU Bergakademie Freiberg Markus Schmidt Consultant „Virtualisierung & Security“

2 Was bedeutet Center of Excellence?
Strategische Zusammenarbeit der TU Dresden und der TU Bergakademie Freiberg mit den Technologieführern Cisco VMware NetApp Integrator: Interface Systems Enge Zusammenarbeit für Virtualisierung und Save Cloud Computing Schnelle Bereitstellung virtueller Arbeitsumgebungen an mehreren Standorten Maximale Flexibilität von Diensten und Datenredundanz zwischen Universitäten Plattform- und geräteunabhängige Anwendungen 2

3 Strategische Ziele Erstmals in Deutschland werden Shared Services zwischen zwei Hochschulen in größerem Umfang getestet Beide Hochschulen erhalten Zugriff auf eine Technologie, die maximale Flexibilität von Diensten, Datenredundanz und Ausfallsicherheit bietet Dienste können unabhängig vom Standort bzw. standortübergreifend angeboten werden Beim Ausfall eines Dienstes an einem Standort kann der Dienst zum anderen Standort migrieren Beim Ausfall des gesamten Datacenters können alle vom Datacenter angebotenen Dienste zum anderen Standort migrieren Studierende und Fachbereiche können unabhängig vom Standort, der verwendeten Plattform oder Gerät auf zentral angebotene Anwendungen zugreifen Entwicklung eines Portals zum einfachen Zugriff für Fachbereiche Markus Schmidt/Stefanie Maletti - 3 3

4 Hard- und Software-Voraussetzungen
Als technologische Plattform wird das von Cisco, NetApp und VMware gemeinsam entwickelte FlexPod für VMware eingesetzt Einfach skalierbare Datacenter-Lösung Optimierbar für unterschiedliche Anwendungen Konfigurierbar für Desktop- und Server-Infrastrukturen insbesondere in Cloud-Umgebungen Am Standort Dresden und Freiberg installierte Hardware Cisco UCS 5108 Blade-System 6x 48 GB RAM 6x Dual CPU Intel Server (6 Cores / CPU) NetApp FAS3240E 2x2 Shelves mit je 7 TB Brutto Kapazität Software Die für den Betrieb erforderlichen Software zu beiden Systemen VMWare View, vCluod Director, Site Recovery Manager Software zur Realisierung der Anwendungsszenarien MSchmidt Markus Schmidt/Stefanie Maletti - 4 4 4

5 VMware, Cisco und NetApp im CoE
FlexPod Infrastructure Management VMware vCenter and vCloud Director APIs FlexPod Cisco® UCS APIs Automate Cisco Nexus® and DCNM APIs Analyze Control NetApp OnCommand APIs MSchmidt 5 Markus Schmidt/Stefanie Maletti - 5 5

6 Hard- und Software-Voraussetzungen
Vmware Site Recovery Manager Vmware vCloud Director MSchmidt Markus Schmidt/Stefanie Maletti - 6 6 6

7 Projektstruktur Inhaltliche Schwerpunkte 3 Teilprojekte
Gegenwärtige Projektdauer: Bis 30. September 2012 Markus Schmidt/Stefanie Maletti - 7 7

8 Teilprojekt 1: Arbeitsplatz der Zukunft
Szenario 1: Virtueller Arbeitsplatz (AP) für Prüfungsräume Virtueller AP speziell auf Prüfungen abgestimmt Nutzung von 30 APs im INF-Pool, Zugriff auf VM über VMware View Client Self-Service-Portal für Professoren zur Anforderung solcher APs Szenario 2: Virtueller AP für Mitarbeiter Desktop wird mit Windows 7, IP-Telefon, speziellen Anwendungen sowie zentraler Infrastruktur ausgestattet Zugriff auf virtuellen Desktop auch von remote Devices Markus Schmidt/Stefanie Maletti - 8 8

9 Teilprojekt 1: Arbeitsplatz der Zukunft
Cisco Thin- und Zero Clients Endpoint Client Endpoint Client Verbindungsmanagement Transport Protocoll PCoIP Desktop Orchestration/Desktop Brokering Virtual Desktop Virtual Desktop View Persona Managemt User Workspace User Workspace VMWare ThinApp Applications Applications VMWare View Operating System Operating System Plattform Hypervisor VMWare vSphere MSchmidt Server Hardware Cisco UCS Server Hardware Cisco UCS Storage NetApp FAS 3240 Virtualization Management Markus Schmidt/Stefanie Maletti - 9 9 9

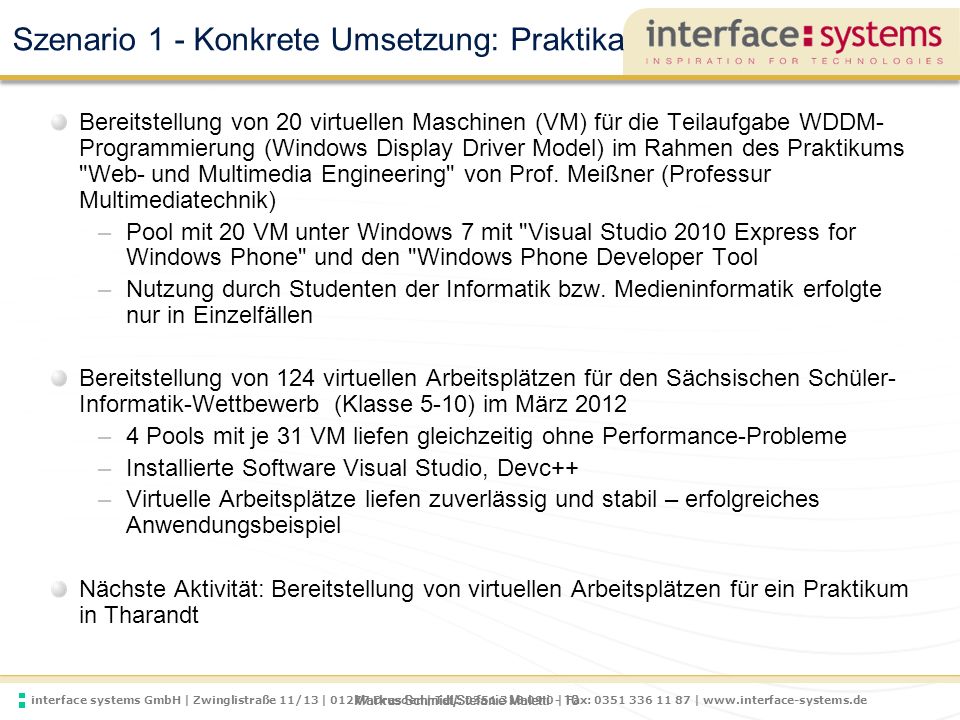

10 Szenario 1 - Konkrete Umsetzung: Praktika
Bereitstellung von 20 virtuellen Maschinen (VM) für die Teilaufgabe WDDM-Programmierung (Windows Display Driver Model) im Rahmen des Praktikums "Web- und Multimedia Engineering" von Prof. Meißner (Professur Multimediatechnik) Pool mit 20 VM unter Windows 7 mit "Visual Studio 2010 Express for Windows Phone" und den "Windows Phone Developer Tool Nutzung durch Studenten der Informatik bzw. Medieninformatik erfolgte nur in Einzelfällen Bereitstellung von 124 virtuellen Arbeitsplätzen für den Sächsischen Schüler-Informatik-Wettbewerb (Klasse 5-10) im März 2012 4 Pools mit je 31 VM liefen gleichzeitig ohne Performance-Probleme Installierte Software Visual Studio, Devc++ Virtuelle Arbeitsplätze liefen zuverlässig und stabil – erfolgreiches Anwendungsbeispiel Nächste Aktivität: Bereitstellung von virtuellen Arbeitsplätzen für ein Praktikum in Tharandt Markus Schmidt/Stefanie Maletti - 10 10

11 Szenario 2 – Umsetzung Mitarbeiter-Arbeitsplatz der Zukunft
Geplant ist die Bereitstellung eines virtuellen AP als Standard Desktop und als Individual Desktop Gegenwärtig wird am Call Manager gearbeietet Markus Schmidt/Stefanie Maletti - 11 11

12 Teilprojekt 2: Datenredundanz und Sicherheit
Szenario 1: Standard-VMware-Tests VMware HA (High Availability) Vmotion standortübergreifend HA (Server-Ausfall testen) Szenario 2: VMware Site Recovery Manager (SRM) Nachweis der Umschaltung eines Datacenters auf anderen Standort Simulation eines Ausfalls Dresden Dienstübergabe (Web- und File-Server) nach Freiberg Szenario 3: Datenspiegelung Test von synchron/async Mirror über 100-Gigabit-Strecke Markus Schmidt/Stefanie Maletti - 12 12

13 Teilprojekt 2: Umsetzung
Szenario 1: Standard-VMware-Tests Konkrete Tests sind im April/Mai geplant Szenario 2: VMware Site Recovery Manager (SRM) Replikation des Datastores wurde konfiguriert Installation und Konfiguration SRM ist erfolgt Tests in beide Richtungen sind gelaufen Gegenwärtig wird am korrekten Routing gearbeitet, um die Diensteübergabe erfolgreich testen zu können Szenario 3: Datenspiegelung Test von synchron/async Mirrors über 100-Gigabit-Strecke Konkreter Test (individuell geplant) nach Verfügbarkeit der 100-Gigabit-Strecke Markus Schmidt/Stefanie Maletti - 13 13

14 Teilprojekt 2: Datenredundanz und Sicherheit
ZIH TU Dresden TU Bergakademie Freiberg vCenter Server Site Recovery Manager vCenter Server Site Recovery Manager vSphere Replikation vSphere vSphere Storagebasierte Replikation MSchmidt Markus Schmidt/Stefanie Maletti - 14 14 14

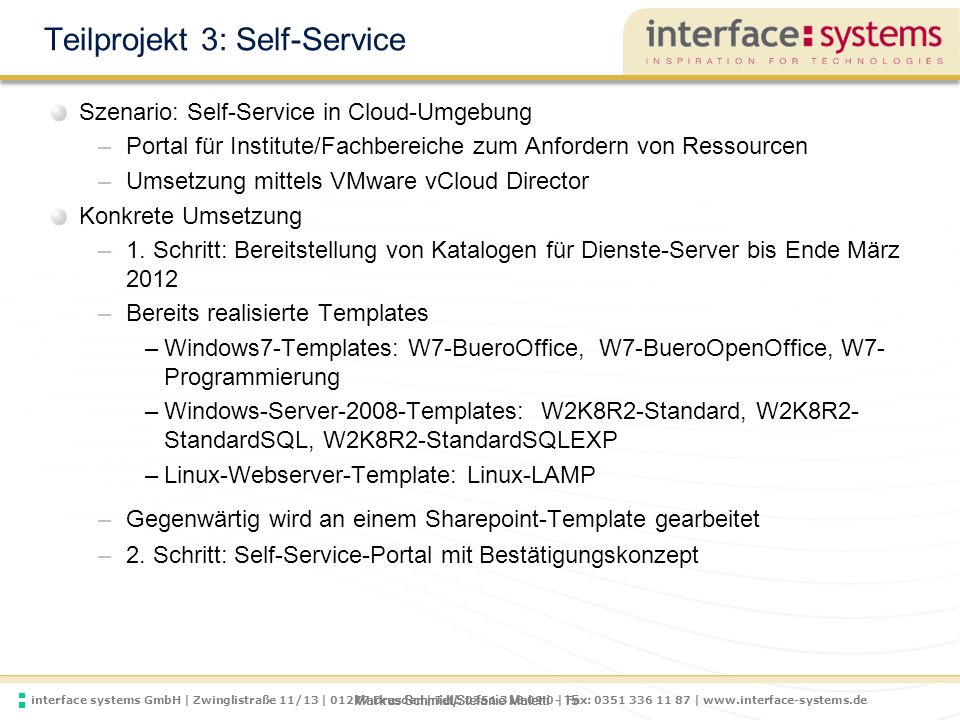

15 Teilprojekt 3: Self-Service
Szenario: Self-Service in Cloud-Umgebung Portal für Institute/Fachbereiche zum Anfordern von Ressourcen Umsetzung mittels VMware vCloud Director Konkrete Umsetzung 1. Schritt: Bereitstellung von Katalogen für Dienste-Server bis Ende März 2012 Bereits realisierte Templates Windows7-Templates: W7-BueroOffice, W7-BueroOpenOffice, W7-Programmierung Windows-Server-2008-Templates: W2K8R2-Standard, W2K8R2-StandardSQL, W2K8R2-StandardSQLEXP Linux-Webserver-Template: Linux-LAMP Gegenwärtig wird an einem Sharepoint-Template gearbeitet 2. Schritt: Self-Service-Portal mit Bestätigungskonzept Markus Schmidt/Stefanie Maletti - 15 15

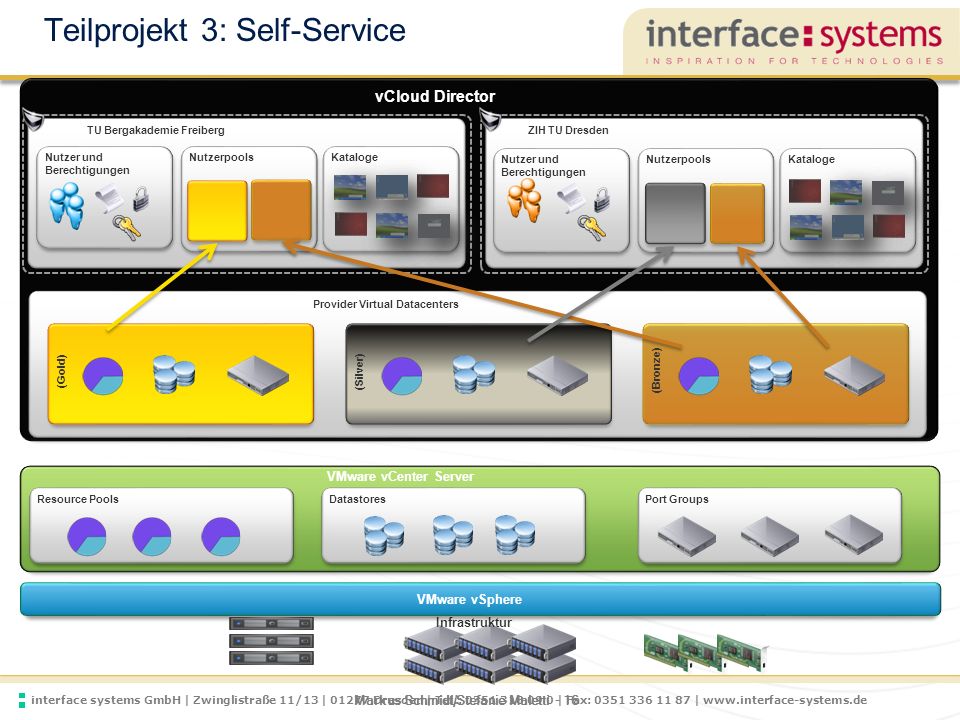

16 Teilprojekt 3: Self-Service
vCloud Director TU Bergakademie Freiberg ZIH TU Dresden Nutzer und Berechtigungen Nutzerpools Kataloge Nutzer und Berechtigungen Nutzerpools Kataloge (Gold) (Bronze) Provider Virtual Datacenters (Silver) VMware vCenter Server Resource Pools Datastores Port Groups MSchmidt VMware vSphere Infrastruktur Markus Schmidt/Stefanie Maletti - 16 16 16

17 Vorbereitung 100-Gbit-Pilot – Integration des CoE
Für alle 3 Teilprojekte inklusive der zu realisierenden Szenarien ist die Verwendung der 100-Gbit-Strecke attraktiv Insbesondere könnte weitere Ausfallsicherheit/Redundanz realisiert werden (100 Gbit, 10 Gbit) Markus Schmidt/Stefanie Maletti - 17 17

18 Markus Schmidt
