1 Praktikum Strömungstechnik 227.02.2014Heinze http://ifs.mv.fh-duesseldorf.de 1 Versuch IV Windkanal Windkanäle Eiffel-Kanal (Windkanäle, die aus dem Freien ansaugen) Göttinger-Kanal (Windkanäle mit geschlossenem Kreislauf) Windkanäle sind Prüfstände, die zur Untersuchung und Vermessung aerodynamischer und aeroakustischer Eigenschaften von Objekten dienen. - Antrieb deckt lediglich die diversen Strömungsverluste  verhältnismäßig geringe Antriebsleistung

2 Praktikum Strömungstechnik 227.02.2014Heinze http://ifs.mv.fh-duesseldorf.de 2 Versuch IV Windkanal Göttinger-Kanal

3 Praktikum Strömungstechnik 227.02.2014Heinze http://ifs.mv.fh-duesseldorf.de 3 Versuch IV Windkanal Gestaltung einer Windkanaldüse Funktionen der Windkanaldüse - beschleunigt die Strömung - vergleichmäßigt das Strömungsprofil zum Düsenaustritt r1r1 α r2r2 r L x Randbedingungen

4 Praktikum Strömungstechnik 227.02.2014Heinze http://ifs.mv.fh-duesseldorf.de 4 Versuch IV Windkanal ζw-Wert (dimensionslose Widerstandskraft) Berechnungsformel F w bestehend aus Flächen- oder Reibungswiderstandskraft F wr Form- oder Druckwiderstandskraft F wp A als Projektionsfläche

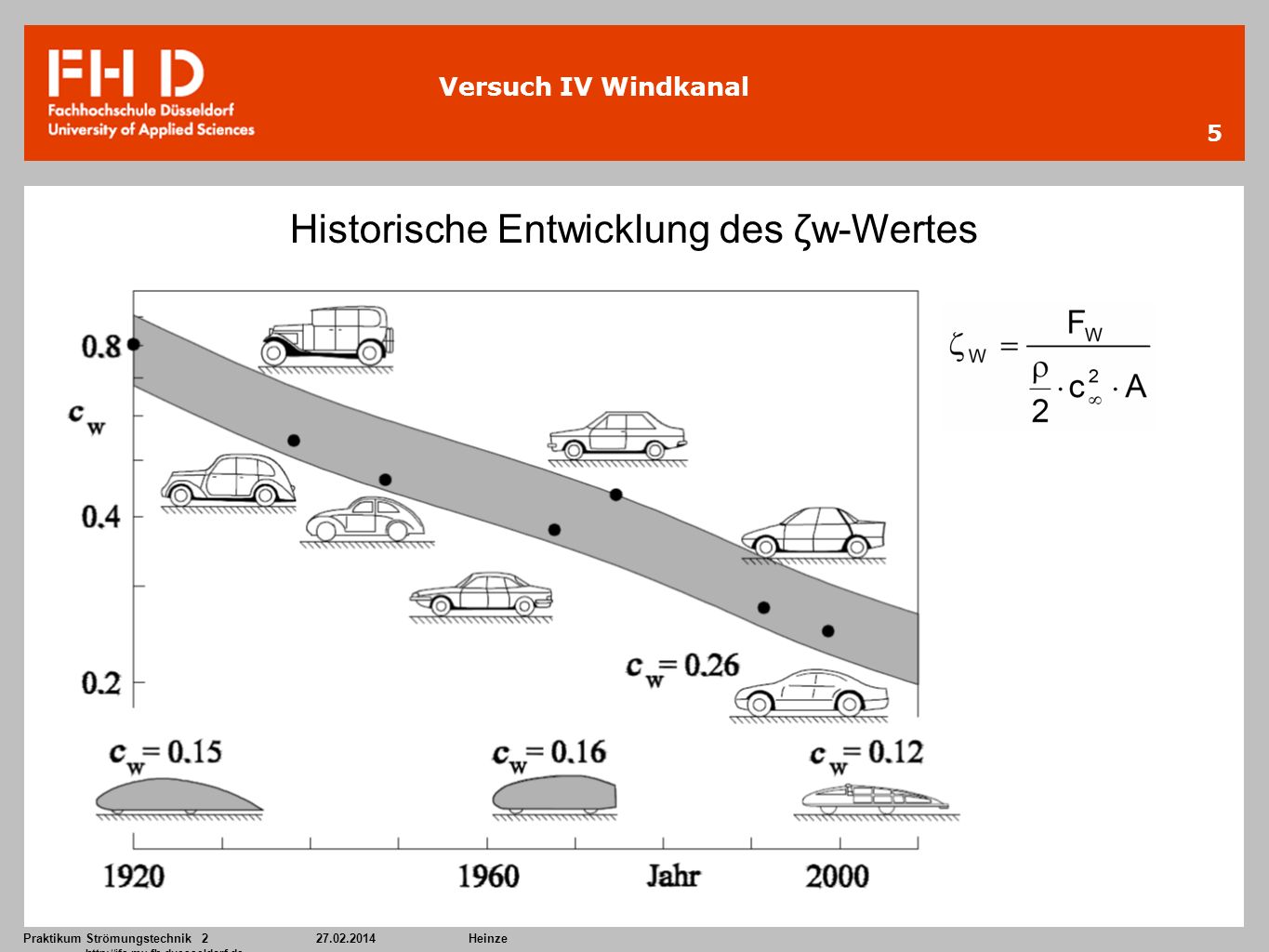

5 Praktikum Strömungstechnik 227.02.2014Heinze http://ifs.mv.fh-duesseldorf.de 5 Versuch IV Windkanal Historische Entwicklung des ζw-Wertes

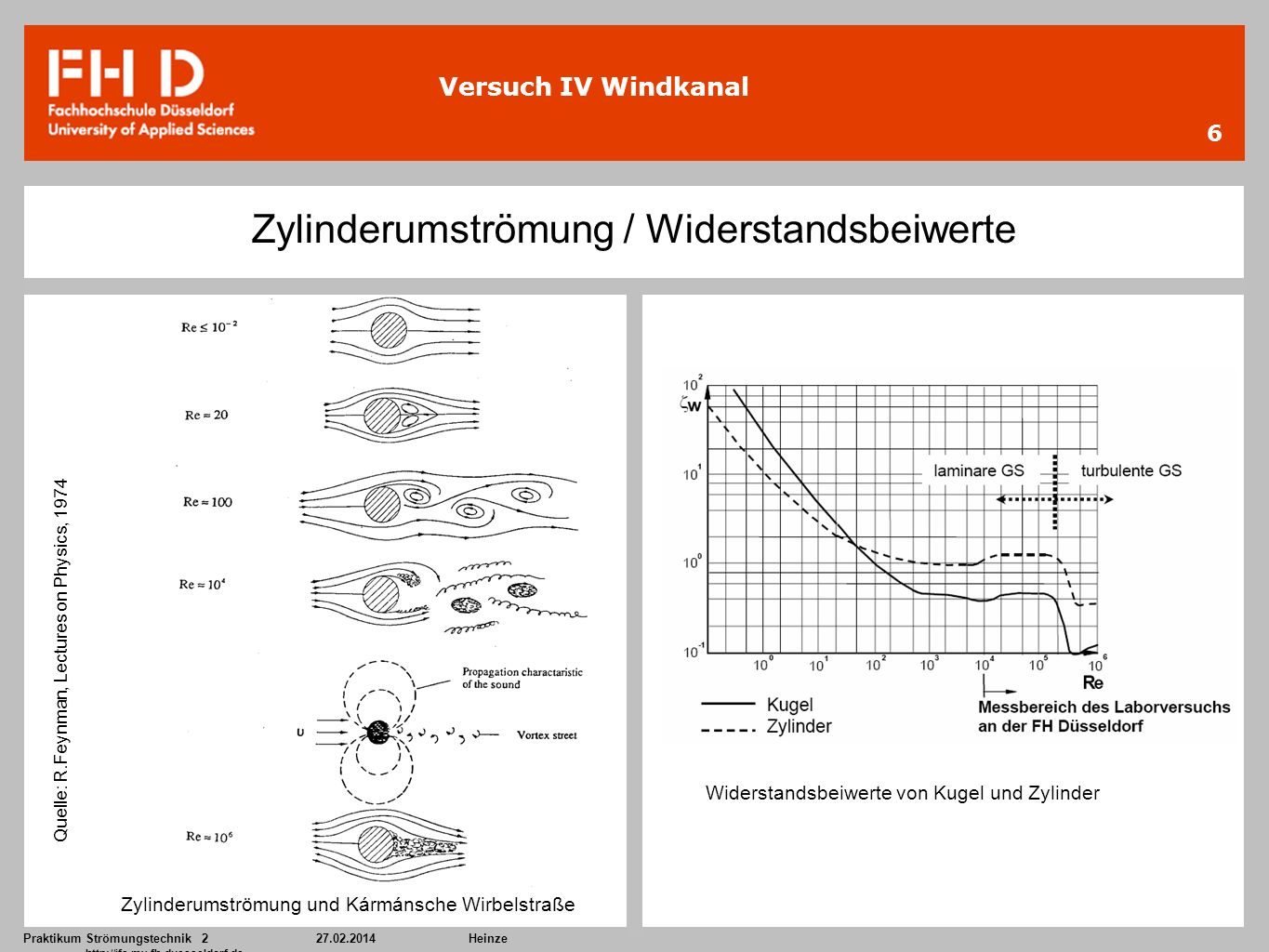

6 Praktikum Strömungstechnik 227.02.2014Heinze http://ifs.mv.fh-duesseldorf.de 6 Versuch IV Windkanal Zylinderumströmung / Widerstandsbeiwerte Widerstandsbeiwerte von Kugel und Zylinder Zylinderumströmung und Kármánsche Wirbelstraße Quelle: R.Feynman, Lectures on Physics, 1974

7 Praktikum Strömungstechnik 227.02.2014Heinze http://ifs.mv.fh-duesseldorf.de 7 Versuch IV Windkanal Kármánsche Wirbelstraße http://islsurfer.mach.uni-karlsruhe.de/oe_web/LEHRE/SKRIPTEN/stroemungslehre/vorlesung14.pdf

8 Praktikum Strömungstechnik 227.02.2014Heinze http://ifs.mv.fh-duesseldorf.de 8 Versuch IV Windkanal Scruton-Spirale Quelle: Mechanical Engineering, Vol.121, No.12, Dec 1999 KFZ-Antenne

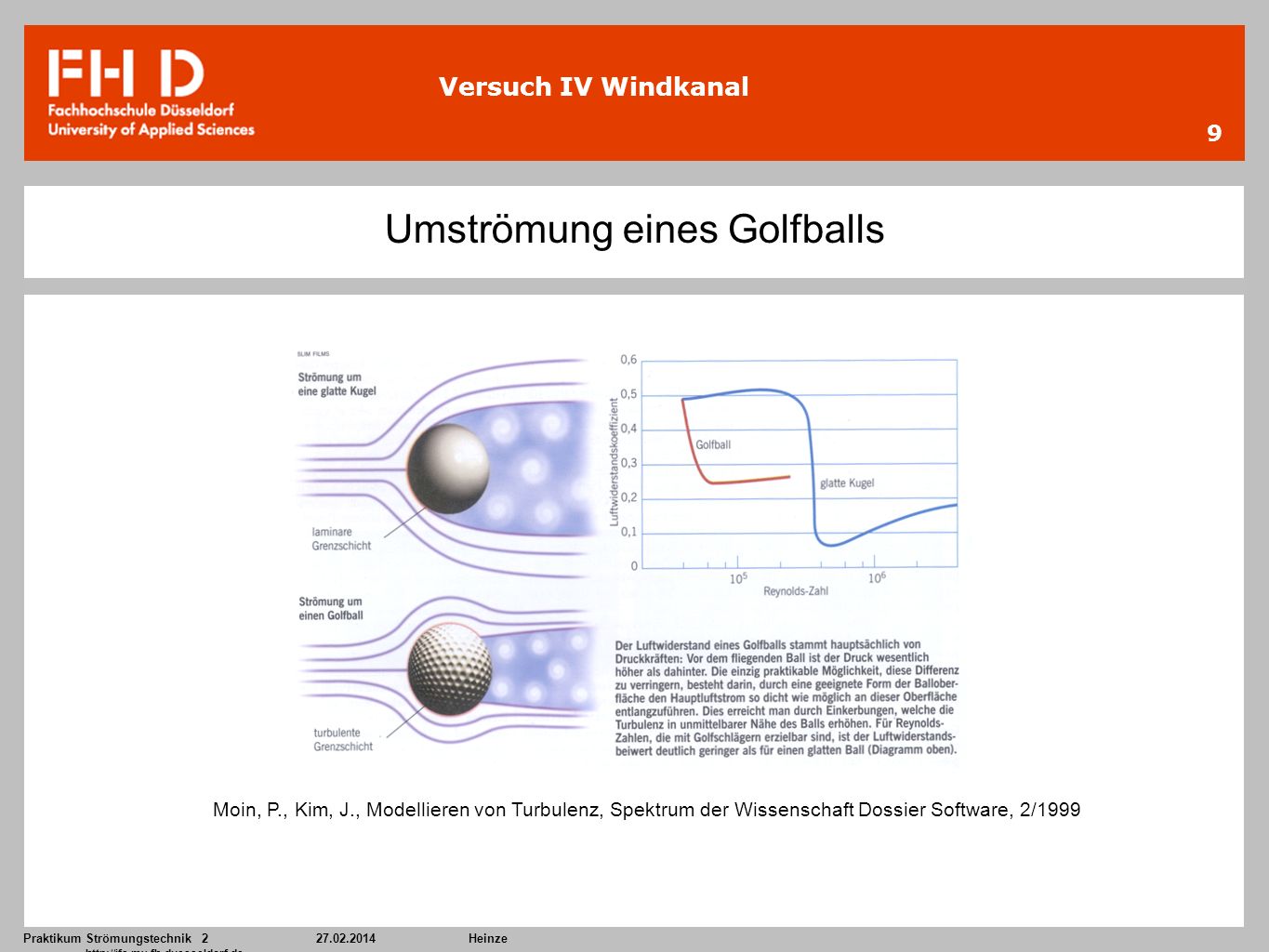

9 Praktikum Strömungstechnik 227.02.2014Heinze http://ifs.mv.fh-duesseldorf.de 9 Versuch IV Windkanal Umströmung eines Golfballs Moin, P., Kim, J., Modellieren von Turbulenz, Spektrum der Wissenschaft Dossier Software, 2/1999

10 Praktikum Strömungstechnik 227.02.2014Heinze http://ifs.mv.fh-duesseldorf.de 10 Versuch IV Windkanal Haifischhaut – Riblet-Folie https://oebv.at/sixcms/media.php/71/326855/PRISMA_Projekt.pdfHai-Rillen Hai-Rillen kanalisieren und reduzieren Querturbulenz http://islsurfer.mach.uni-karlsruhe.de/oe_web/LEHRE/SKRIPTEN/stroemungslehre/vorlesung14.pdf

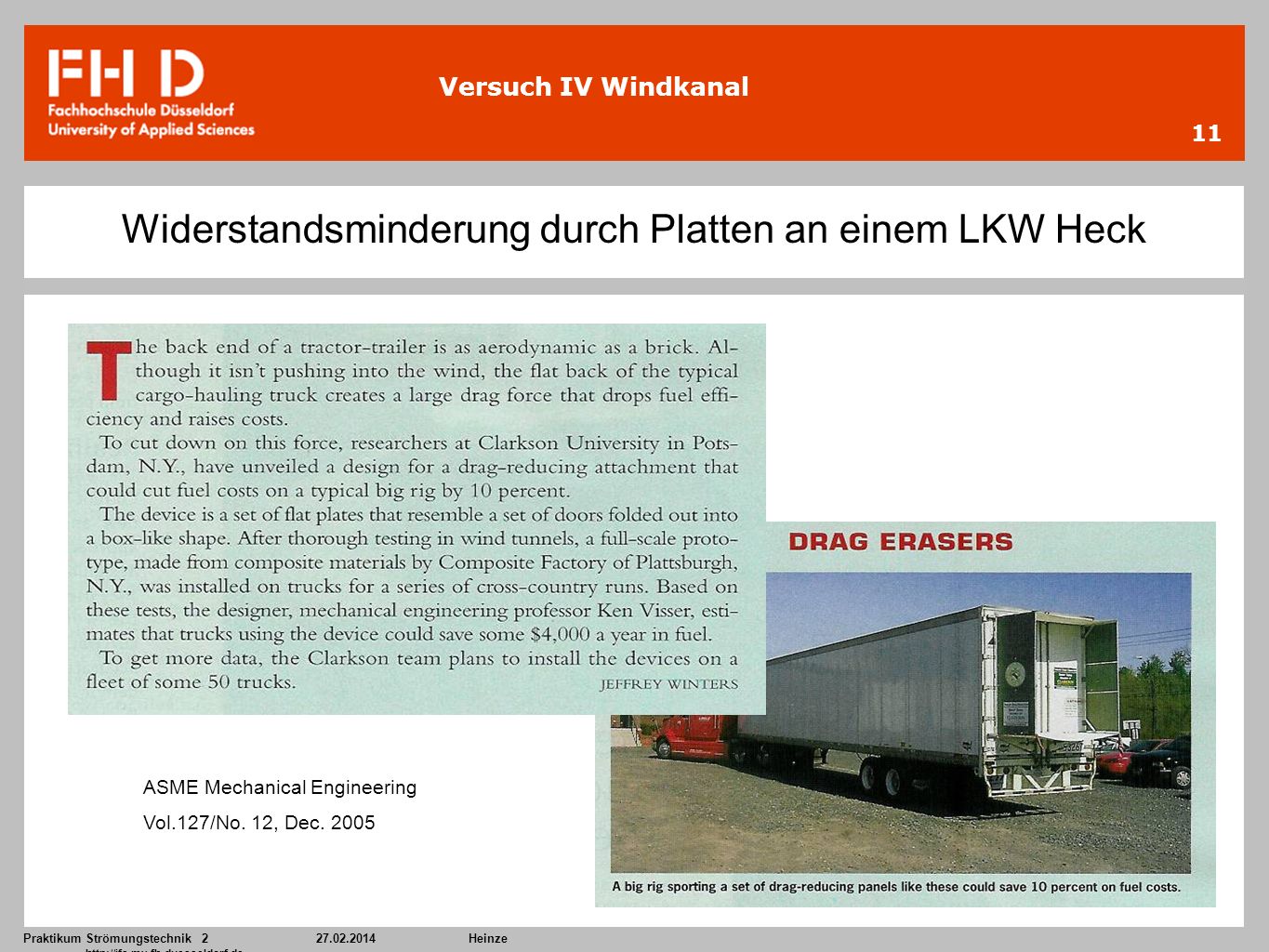

11 Praktikum Strömungstechnik 227.02.2014Heinze http://ifs.mv.fh-duesseldorf.de 11 Versuch IV Windkanal Widerstandsminderung durch Platten an einem LKW Heck ASME Mechanical Engineering Vol.127/No. 12, Dec. 2005

12 Praktikum Strömungstechnik 227.02.2014Heinze http://ifs.mv.fh-duesseldorf.de 12 Versuch IV Windkanal http://islsurfer.mach.uni-karlsruhe.de/oe_web/LEHRE/SKRIPTEN/stroemungslehre/vorlesung14.pdf

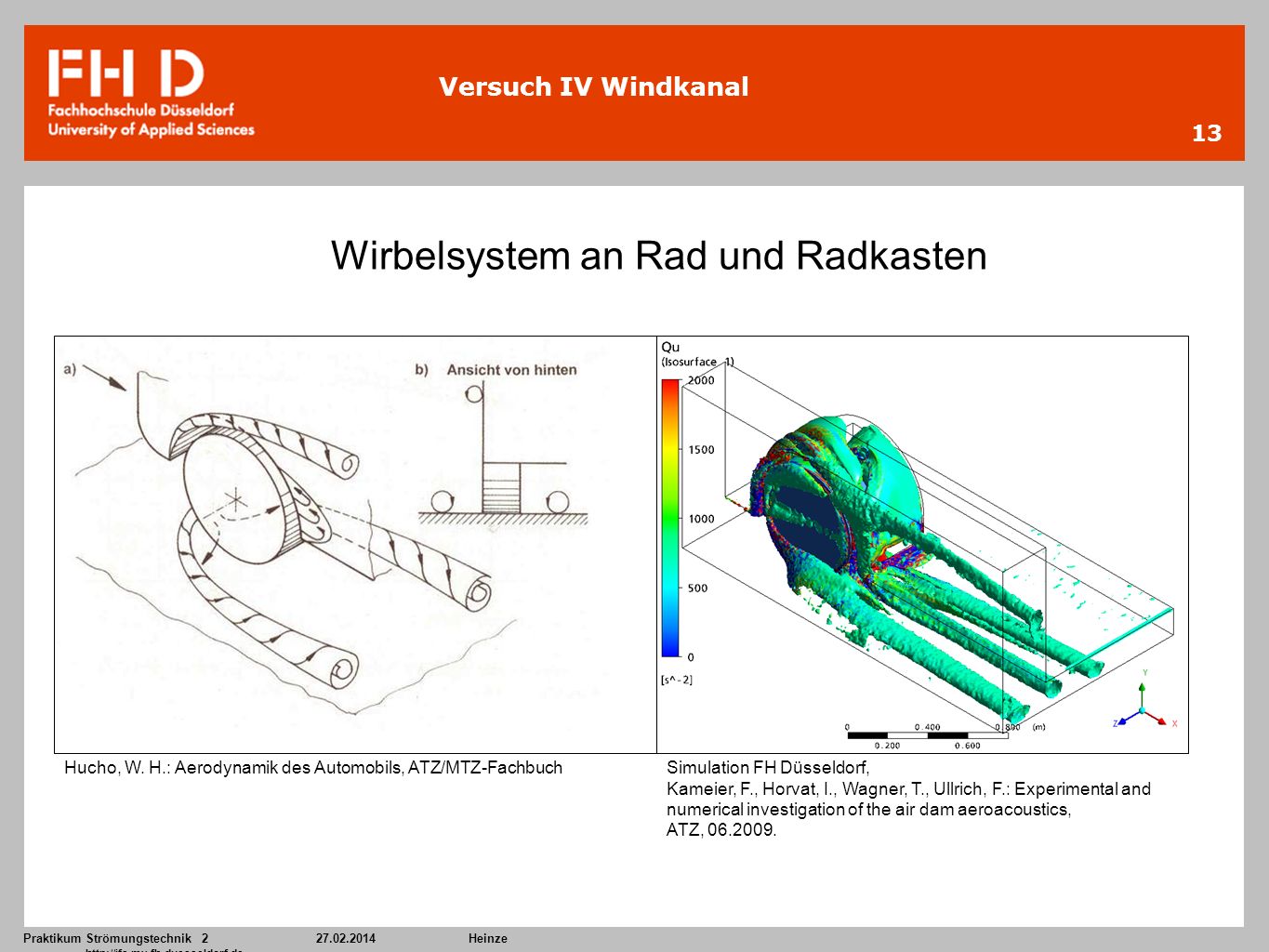

13 Praktikum Strömungstechnik 227.02.2014Heinze http://ifs.mv.fh-duesseldorf.de 13 Versuch IV Windkanal Hucho, W. H.: Aerodynamik des Automobils, ATZ/MTZ-Fachbuch Wirbelsystem an Rad und Radkasten Simulation FH Düsseldorf, Kameier, F., Horvat, I., Wagner, T., Ullrich, F.: Experimental and numerical investigation of the air dam aeroacoustics, ATZ, 06.2009.

14 Praktikum Strömungstechnik 227.02.2014Heinze http://ifs.mv.fh-duesseldorf.de 14 Versuch IV Windkanal Links zum Thema: Windkanäle BMW-Windkanalzentrum, Eröffnung 2009 http://www.autobild.de/mmg/mm_bildergalerie_943963.html?bid=578417&m=BMW%2C+&e=iaa;startseite&i=AUB-MESSE-02 Audi-Aeroakustikwindkanal http://ifs.mv.fh-duesseldorf.de/audi/Audi-Windkanal-Zentrum_SVCD.mpg Klimawindkanal des Automobilzulieferers Behr, Stuttgart http://www.behr-klimawindkanal.de/internet/cms_kwk.nsf Deutsch-Niederländische-Windkanäle http://www.dnw.aero/ http://www.dnw.aero/ Gallery oder Wind Tunnels anklicken Kofferfisch - Die Natur als Vorbild http://www.youtube.com/watch?v=DFRQXTIIaHA
