Schneewaagen.

Ähnliche Präsentationen


Präsentation zum Thema: "Schneewaagen."—  Präsentation transkript:

1 Schneewaagen

2 2 Das Problem Sie benötigen eine Kostengünstige und mobile Bestimmung der Schneehöhe an unzugänglichen Orten. Kostengünstige und mobile Bestimmung des Wassergehaltes der Schneedecke an unzugänglichen Orten.Wassergehaltes der Schneedecke Zufluss-Abfluss-Prognose für Talsperren

3 3 Das Wirkprinzip der Schneewaage Die Bestimmung des Wasseräquivalentes der Schneedecke mit der Schneewaage erfolgt durch Messen der Höhe und Wiegen einer mit dem Gerät ausgestochenen Schneeprobe (Schneesäule). Das Wasseräquivalent ergibt sich aus Gewicht und Höhe der ausgestochenen Schneeprobe und der Ausstechfläche des Gerätes.Wasseräquivalent

4 4 Spezifisches Wasseräquivalent Absolutes Wasseräquivalent Absolutes Wasseräquivalent = abgelesener Skalenwert n multipliziert mit 10 (mm)

5 5 Schneelast Wobei gilt: Fläche der Schneewaage S1: 0,005 m2 Probenahmefläche S:1 m2 K= S / S1 =200 MesswertM1

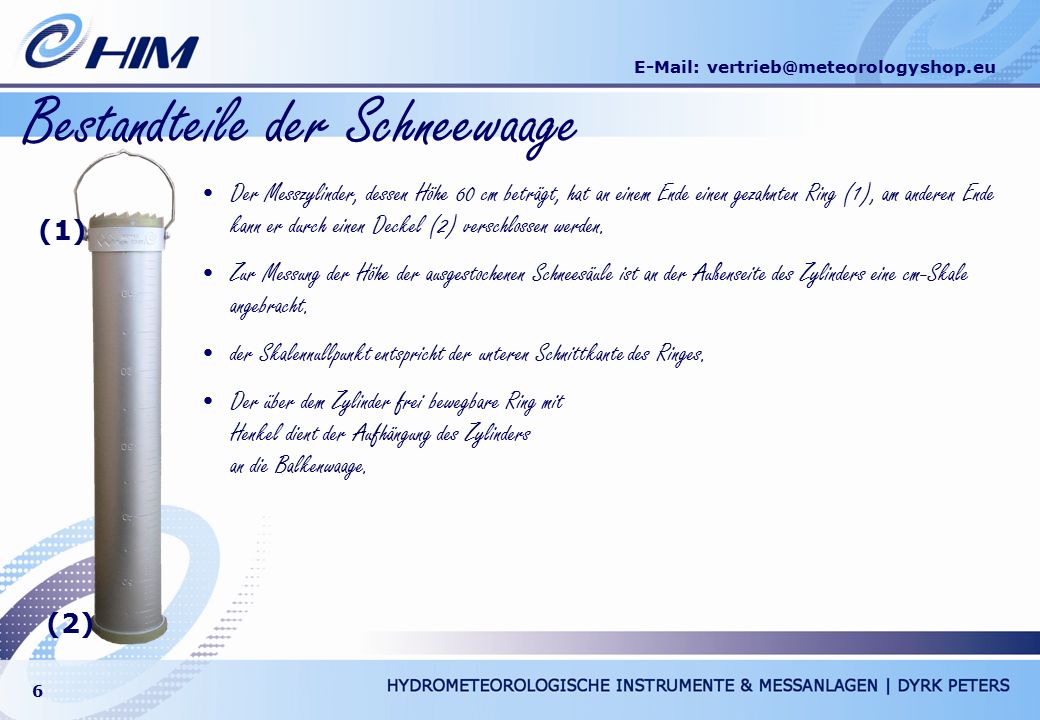

6 6 Bestandteile der Schneewaage Der Messzylinder, dessen Höhe 60 cm beträgt, hat an einem Ende einen gezahnten Ring (1), am anderen Ende kann er durch einen Deckel (2) verschlossen werden. Zur Messung der Höhe der ausgestochenen Schneesäule ist an der Außenseite des Zylinders eine cm-Skale angebracht. der Skalennullpunkt entspricht der unteren Schnittkante des Ringes. Der über dem Zylinder frei bewegbare Ring mit Henkel dient der Aufhängung des Zylinders an die Balkenwaage. (1) (2)

7 7 Bestandteile der Schneewaage Die Schaufel dient der Unterstützung der Probenahme. Um ein bequemes Arbeiten zu ermöglichen, ist sie angewinkelt.

8 8 Funktionsweise und Bedienung der Schneewaage Die Balkenwaage besteht aus einem Metallstab (1), der durch die Waagenaufhängung mit Schneide in zwei ungleiche Arme geteilt wird. Die rechte prismatische Schneide (2) unter dem Zeiger (3), wird mit ihrer Spitze nach unten gedreht, stützt sich auf ein Lager in der großen Lasche (4), die durch den Beobachter an einem Ring gehalten wird. An die zweite prismatische Schneide wird eine Lasche (5) mit einem Haken gehängt, an dem beim Wiegen der Zylinder (am Henkel des Ringes ) mit der Schneeprobe aufgehängt wird. (1) (2) (4) (3) (5)

9 9 Funktionsweise und Bedienung der Schneewaage Die Waage wird durch das bewegliche Laufgewicht (6) in das Gleichgewicht gebracht. Dieser Zustand wird durch den Zeiger (7) angezeigt. Der an der Marke des Laufgewichtes abzulesende Skalenwert wird im Folgenden mit n bezeichnet. Nullpunktverschiebungen, die mit leerem Probenahmezylinder festgestellt wurden, sind zu berücksichtigen. (7) (6)

10 10 Gewicht und Abmessung der Schneewaage Höhe des Ausstechzylinders60 cm Ausstechfläche50 cm 2 Gewicht3,7 kg. Maße700 x 15 x 15 cm Messgenauigkeit:±1g

11 11 Hauptmerkmale und Leistung der Schneewaage Sehr gutes Preisleistungsverhältnis hohe Messgenauigkeit Auflösung 1,0 g Aluminium-Messrohr hohe Mobilität einfache Bedienung hohe Zuverlässigkeit wartungsarm

12 12 Lieferumfang Zum Gerätekomplex gehören: Eine Balkenwaage ein Zylinder mit Einzelteilen der Deckel des Zylinders eine Verpackung für die Balkenwaage ein kleiner Spaten eine Beschreibung und Hinweise für die Bedienung.

13 13 Einsatz- und Anwendungsgebiete Talsperren Landesumweltämter Katastrophenschutzeinrichtungen Universitäten und Fachhochschulen Wasserverbände und Klärwerke Feuerwehren

14 14 Sie haben Fragen? Dann nehmen Sie mit uns Kontakt auf! Wir beraten Sie gern. Vielen Dank für Ihre Aufmerksamkeit!
