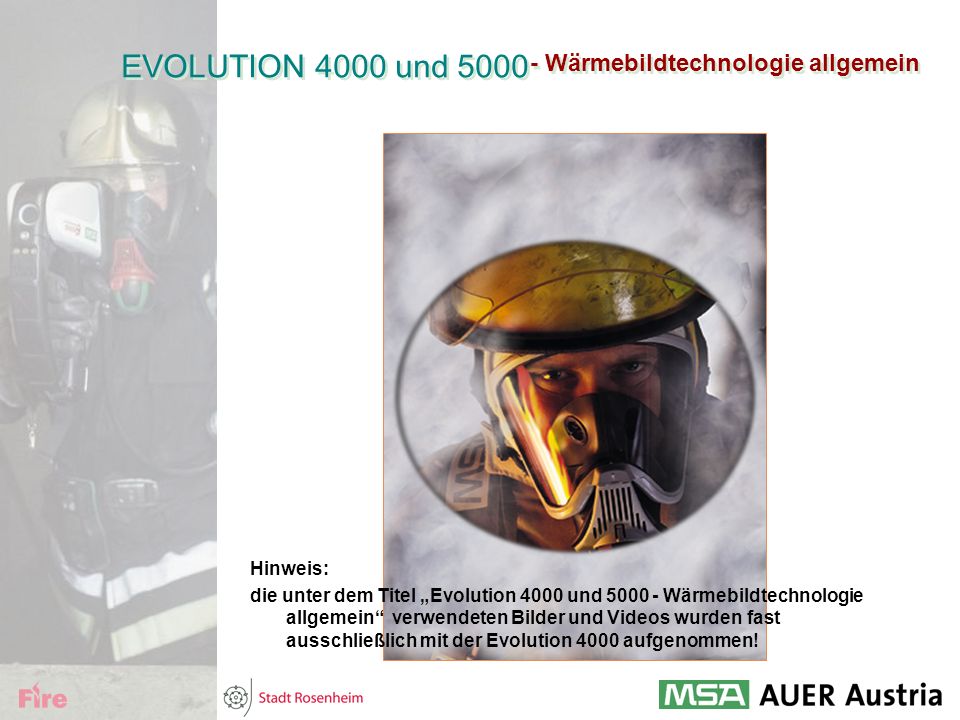

1 - Wärmebildtechnologie allgemein EVOLUTION 4000 und 5000 Hinweis: die unter dem Titel „Evolution 4000 und Wärmebildtechnologie allgemein“ verwendeten Bilder und Videos wurden fast ausschließlich mit der Evolution 4000 aufgenommen!

2

3 - Wärmebildtechnologie allgemein ANTWORT: Alles zu sehen. FRAGE: Was wäre der größte Vorteil für die Feuerwehr im Einsatz ? EVOLUTION 4000 und 5000

4 - Wärmebildtechnologie allgemein Das Problem: Die Wellenlängen des sichtbares Licht liegen zwischen 0,1 - 1 µm und sind zu kurz um Rauch zu durchdringen EVOLUTION 4000 und 5000

5 - Wärmebildtechnologie allgemein Die Lösung: Wärmebildtechnologie auf Infrarotbasis alle Gegenstände senden IR-Strahlung aus IR-Strahlen sind länger, durchdringen Rauch und können mit Wärmebildtechnologie sichtbar gemacht werden EVOLUTION 4000 und 5000

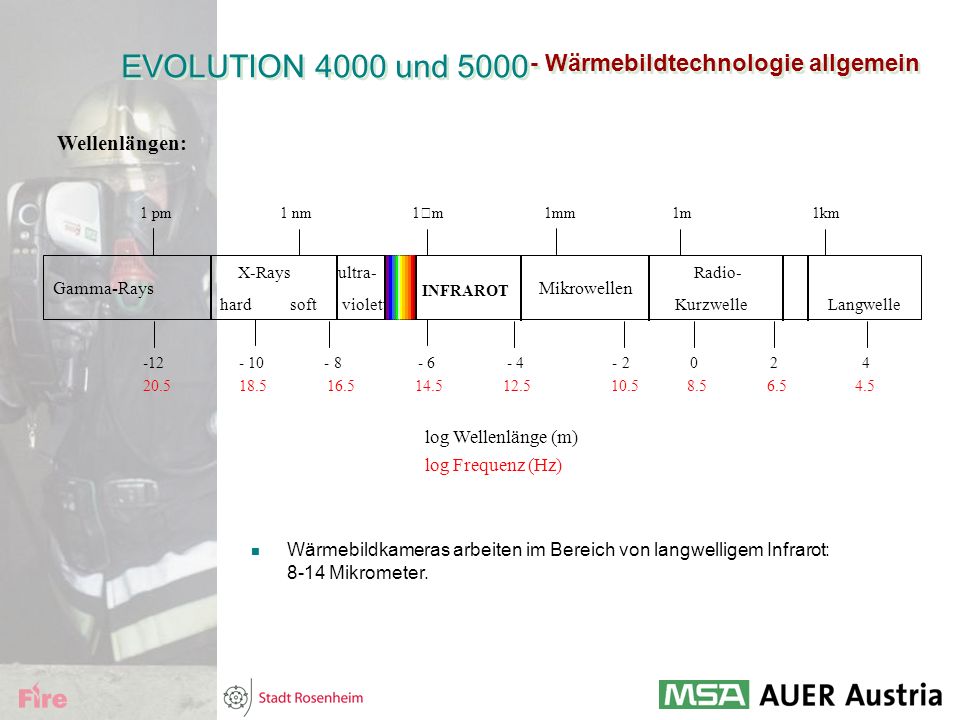

6 - Wärmebildtechnologie allgemein Wellenlängen: X-Rays ultra- Radio- Gamma-Rays hard soft violett INFRAROT Mikrowellen Kurzwelle Langwelle 1 pm 1 nm 1  m 1mm 1m1km log Wellenlänge (m) log Frequenz (Hz) n Wärmebildkameras arbeiten im Bereich von langwelligem Infrarot: 8-14 Mikrometer. EVOLUTION 4000 und 5000

7 - Wärmebildtechnologie allgemein n Wärmebildkameras arbeiten im Bereich von langwelligem IR: 8-14 Mikrometer. n Die Kamera sieht ein IR Bild des Gegenstandes und wandelt es in eine schwarz-weiß Abbildung um. n Je mehr IR Energie festgestellt wird, umso weißer erscheint der Gegenstand in der Wärmebildkamera. EVOLUTION 4000 und 5000

8 - Wärmebildtechnologie allgemein l Kann l Kann eine Wärmebildkamera durch Glas sehen?  NEIN ! Glas ist undurchdringlich für Infrarotstrahlen Glas wirkt wie ein Spiegel auf Infrarotstrahlen daher ist die Linse der Evolution aus Germanium Häufig gestellte Fragen EVOLUTION 4000 und 5000

9 - Wärmebildtechnologie allgemein  NEIN ! IR-Strahlen kommen durch, aber die Kamera sieht es nicht l Kann l Kann eine Wärmebildkamera durch Mauern sehen? Häufig gestellte Fragen ABER......ein heller Fleck am Display deutet in diesem Fall auf einen Wärmeherd in, auf oder hinter der betreffenden Mauer hin EVOLUTION 4000 und 5000

10 - Wärmebildtechnologie allgemein  NEIN ! Wasser wirkt ebenfalls wie ein Spiegel ABER Temperaturunterschiede im Wasser sind sichtbar... Körper an der Wasseroberfläche sind sichtbar l Kann eine Wärmebildkamera durch Wasser sehen? Häufig gestellte Fragen EVOLUTION 4000 und 5000

11 - Wärmebildtechnologie allgemein l Ist l Ist eine Wärmebildkamera ein Nachtsichtgerät? NEIN ! Nachtsichtgerät verstärken nur RESTLICHT... NEIN! Nachtsichtgeräte können nicht durch Rauch sehen NEIN! Nachtsichtgeräte können keine Temperaturunter- schiede erkennen Häufig gestellte Fragen EVOLUTION 4000 und 5000

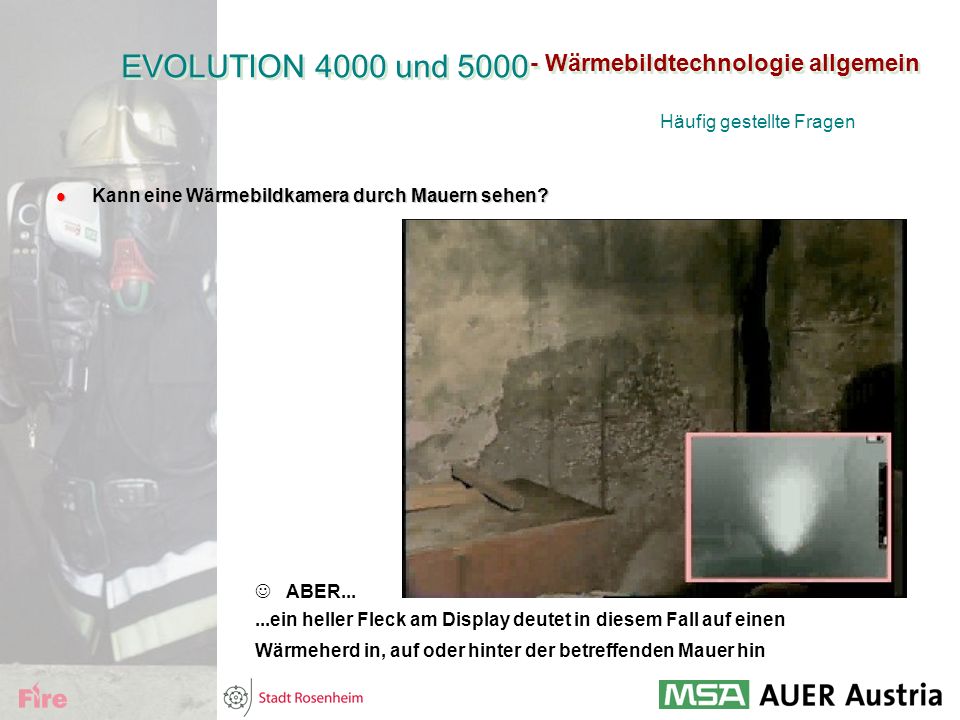

12 - Wärmebildtechnologie allgemein l Kann eine Wärmebildkamera durch Mauern sehen? ABER......ein heller Fleck am Display deutet in diesem Fall auf einen Wärmeherd in, auf oder hinter der betreffenden Mauer hin Häufig gestellte Fragen EVOLUTION 4000 und 5000

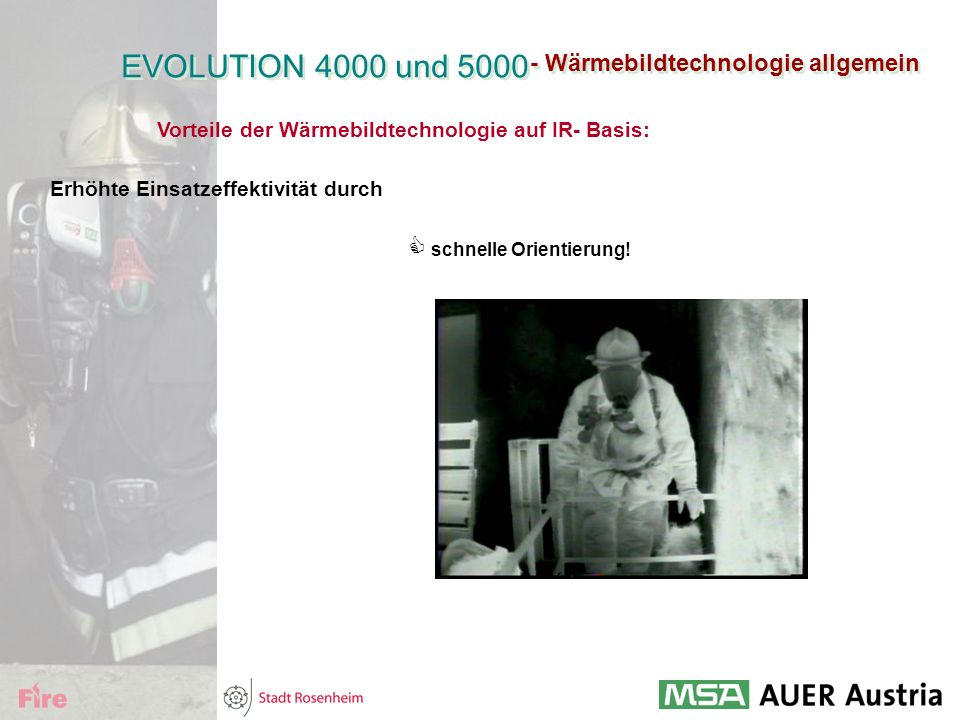

13 - Wärmebildtechnologie allgemein Vorteile der Wärmebildtechnologie auf IR- Basis: Erhöhte Einsatzeffektivität durch  schnelle Orientierung! EVOLUTION 4000 und 5000

14 - Wärmebildtechnologie allgemein EVOLUTION 4000 und 5000 Vorteile der Wärmebildtechnologie auf IR- Basis: Erhöhte Einsatzeffektivität durch  schnelles Auffinden Vermißter!

15 - Wärmebildtechnologie allgemein EVOLUTION 4000 und 5000 Vorteile der Wärmebildtechnologie auf IR- Basis: Erhöhte Einsatzeffektivität durch  optimale Lokalisierung und Größenabschätzung des Feuers

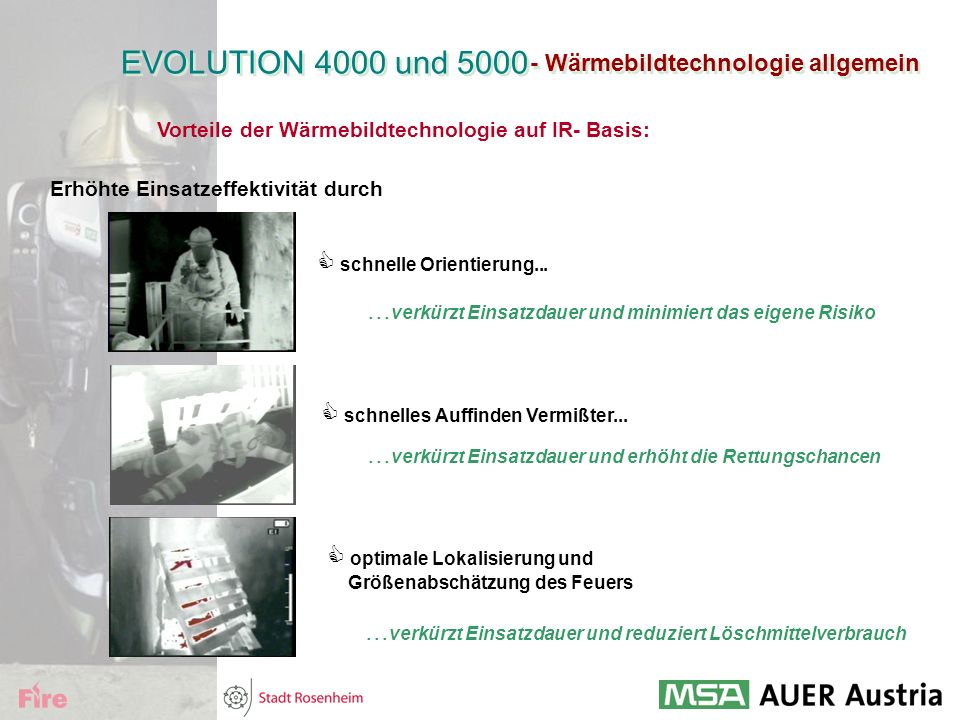

16 - Wärmebildtechnologie allgemein EVOLUTION 4000 und 5000 Vorteile der Wärmebildtechnologie auf IR- Basis: Erhöhte Einsatzeffektivität durch  schnelles Auffinden Vermißter...  schnelle Orientierung...  optimale Lokalisierung und Größenabschätzung des Feuers... verkürzt Einsatzdauer und minimiert das eigene Risiko... verkürzt Einsatzdauer und reduziert Löschmittelverbrauch... verkürzt Einsatzdauer und erhöht die Rettungschancen

17 - Wärmebildtechnologie allgemein EVOLUTION 4000 und 5000 Vorteile der Wärmebildtechnologie auf IR- Basis: Minimiertes Einsatzrisiko durch  schnelle Orientierung!

18 - Wärmebildtechnologie allgemein EVOLUTION 4000 und 5000 Vorteile der Wärmebildtechnologie auf IR- Basis: Minimiertes Einsatzrisiko durch  rasches Entdecken von Glutnestern und Hitzequellen

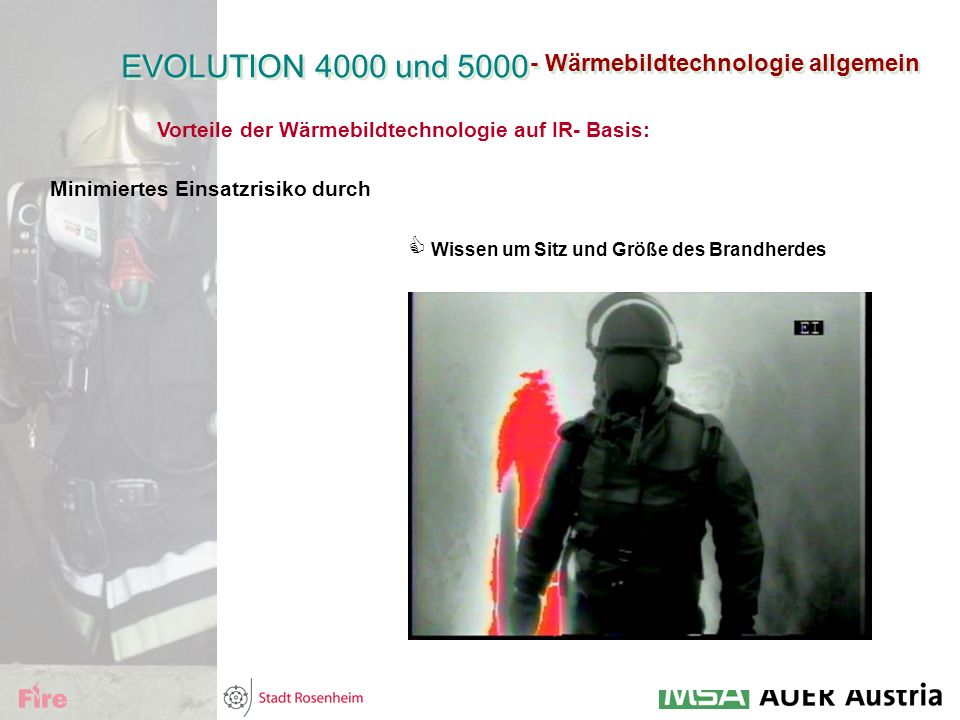

19 - Wärmebildtechnologie allgemein Vorteile der Wärmebildtechnologie auf IR- Basis: Minimiertes Einsatzrisiko durch  Wissen um Sitz und Größe des Brandherdes EVOLUTION 4000 und 5000

20 - Wärmebildtechnologie allgemein EVOLUTION 4000 und 5000 Vorteile der Wärmebildtechnologie auf IR- Basis: Minimiertes Einsatzrisiko durch  schnelle Orientierung...  rasches Erkennen von Hitzequellen und Glutnestern... verkürzt Einsatzdauer und minimiert das eigene Risiko... ermöglicht Einschätzen von zu erwartenden Gefahren und erleichtert die Kontrolle bei der Brandwacht  Wissen um Sitz und Größe des Brandherdes ermöglicht zielgerichtetes Löschen und verringert dadurch den Löschmittelbedarf

21 EVOLUTION 5000

22 EVOLUTION 5000 Technik Vanadium Oxid Microbolometer  160 x 120 Pixel  Indigo Systems  überlegene Bildqualität  große Zubehörpalette möglich Spektralbereich  µm

23 EVOLUTION 5000 Technik Bildsignal-Ausgang  NTSC Bildwiederholfrequenz  30 Hz  kaum Verzerrungen beim Schwenken

24 EVOLUTION 5000 Technik optional mit Wärmeindikator Rot- und Gelbeinfärbung der Hitzequelle für  bessere Brandraum-Informationen  bessere Lokalisierung des Brandherdes

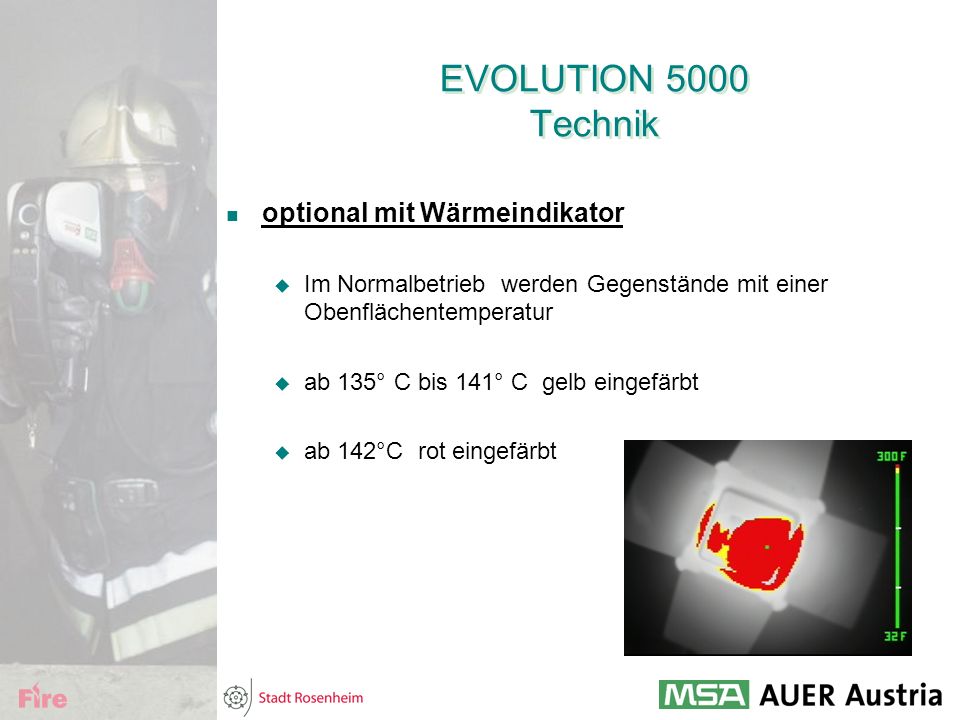

25 EVOLUTION 5000 Technik optional mit Wärmeindikator  Im Normalbetrieb werden Gegenstände mit einer Obenflächentemperatur  ab 135° C bis 141° C gelb eingefärbt  ab 142°C rot eingefärbt

26 EVOLUTION 5000 Technik optional mit Wärmeindikator  Im Niedrigempfindlichkeitsmodus (gekennzeicnet durch ein „L“ im linken unteren Eck der Anzeige) werden Gegenstände mit einer Oberflächentemperatur  ab 450°C gelb eingefärbt und  ab 475°C rot.

27 EVOLUTION 5000 Technik Optional mit Schnelltemperaturanzeige  für bessere Brandraum-Informationen  zwei Temperaturbereiche - hohe und niedrige Empfindlichkeit für bessere Ablesbarkeit  ACHTUNG: diese Temperaturanzeige stellt keine genaue Messung dar und dient nur zur Orientierung über ungefähre herrschende Oberflächentemperaturen der anvisierten Objekte! Erklärung siehe Temperaturmessung per Infrarot

28 EVOLUTION 5000 Technik Niedrigempfindlichkeitsmodus („Feuerwehrmodus“)  erweiterte dynamische Bandbreite  automatische Umschaltung, Kennzeichnung durch ein im linken unteren Rand des Displays erscheinenendes „L“

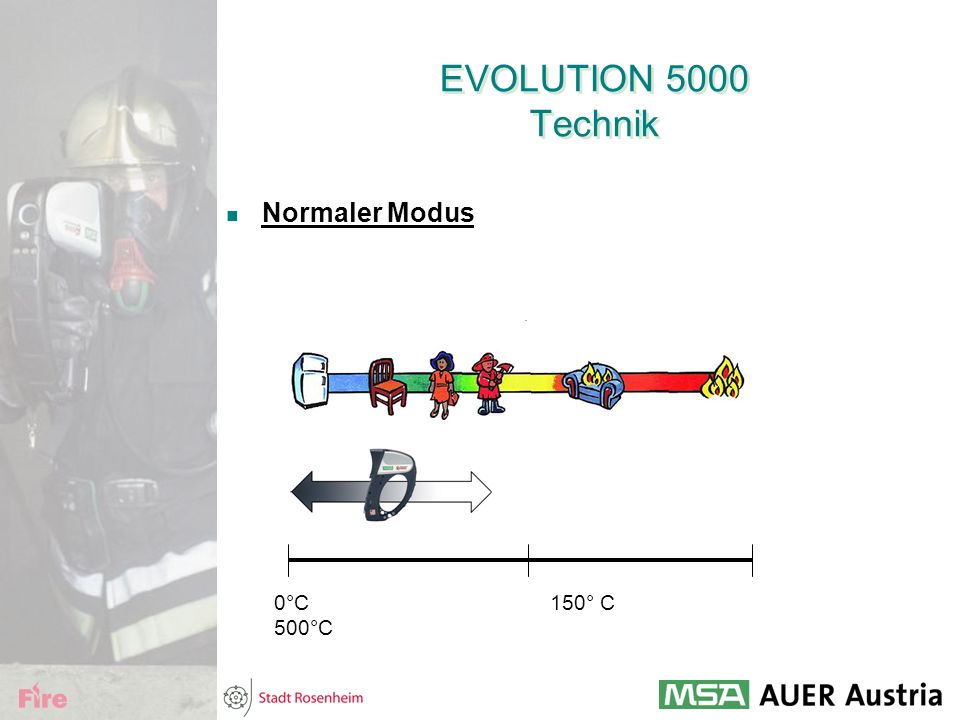

29 EVOLUTION 5000 Technik Normaler Modus 0°C 150° C 500°C

30 EVOLUTION 5000 Technik Niedirgempfindlichkeitsmodus („Feuerwehrmodus“)  erweiterte dynamische Bandbreite 0°C 150° C 500°C

31 EVOLUTION 5000 Technik Temperaturempfindlichkeit  < 50 mK nominal < 389 mK im Niedrig-Empfindlichkeitsbetrieb  1 mK = 0,048° C L Niedrig- Empfindlichkeit s-Modus

32 EVOLUTION 5000 Technik Einsatzbereich  Normalbetrieb - 40° C bis 135° C  Niedrig-Empfindlichkeitsbetrieb - 40° C bis 500° C L Niedrig- Empfindlichkeit s-Modus

33 EVOLUTION 5000 Technik Umgebungsbedingungen  80 °C > 30 min  120 °C> 10 min  260 °C> 5 min  - 30 °C> 40 min *  - 40 °C> 25 min* * auf Grund der Tiefentladung des Akkus muß jedoch ein frischer Akku eingesetzt werden

34 EVOLUTION 5000 Technik Großer Bildschirm mit Akkuzustandsanzeige  auch bei schlechten Lichtverhältnissen gut erkennbar  genaues Bild  90 mm ( 3,5” ) hintergrundbeleuchteter LCD  600 x 234 Pixel

35 EVOLUTION 5000 Technik Shutter Indicator -  zeigt dem Benutzer an, daß die Blende aktiv ist  bringt höhere Bildgenauigkeit  zeigt dem Benutzer an, daß eine Neukalibrierung erfolgt  Neukalibrierung abhängig von Umgebungstemperatur  Bildschirmanzeige: erscheint als grünes Viereck oben links L Shutter Indikator

36 EVOLUTION 5000 Technik LED - Anzeigen Akku  Grün:Volle Akku-Kapazität  Gelb:Kapazität im Grenzbereich  Rot:Akku-Warnung, leuchtet 15 Minuten vor Abschalten auf  Rot blinkend: Akku entladen, Abschaltung steht bevor, Warnung erfolgt 60 Sekunden vor dem Abschalten Akku Status

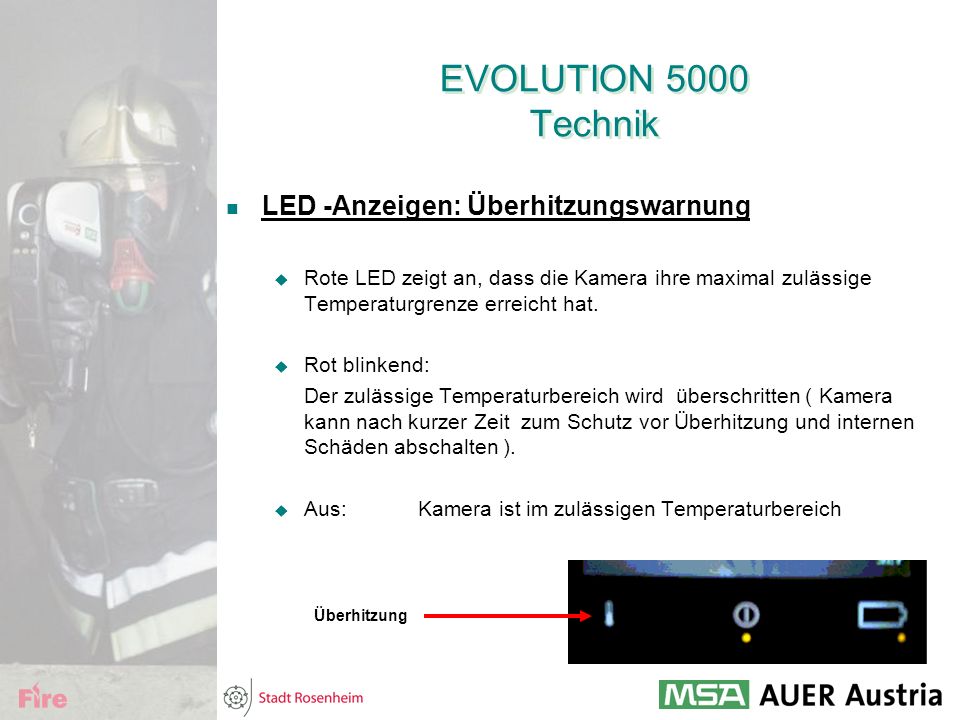

37 EVOLUTION 5000 Technik LED -Anzeigen: Überhitzungswarnung  Rote LED zeigt an, dass die Kamera ihre maximal zulässige Temperaturgrenze erreicht hat.  Rot blinkend: Der zulässige Temperaturbereich wird überschritten ( Kamera kann nach kurzer Zeit zum Schutz vor Überhitzung und internen Schäden abschalten ).  Aus:Kamera ist im zulässigen Temperaturbereich Überhitzung

38 EVOLUTION 5000 Technik LED -Anzeigen: “Kamerastatus“  Grün:Kamera im Normalbetrieb, einwandfreie Funktion  Grün blinkend: Kamera in Bereitschaft, bei Knopfdruck sofort Anzeige am Display System Status

39 EVOLUTION 5000 Technik Abmessungen und Gewicht  275 mm x 205 mm x 112 mm  1,2 Kg ( Kamera mit Akku ) Lithium Ionen Akku  Leichtgewicht - 90 g  ~ 2 Stunden Betriebsdauer

40 Temperaturmessung per Infrarot Jeder Gegenstand sendet Wärmestrahlen aus diese hängen ab von der Temperatur und dem Emissionsgrad des Gegenstandes... Der Emissionsgrad ist ein Maß für die Fähigkeit von Materialien, infrarote Energie zu absorbieren oder abzustrahlen.

41 Temperaturmessung per Infrarot Der Emissionsgrad ist wiederum abhängig von: 1. Temperatur 2. Messwinkel 3. Geometrie der Oberfläche (eben, konkav, konvex) 4. Dicke 5. Oberflächenbeschaffenheit (poliert, rauh, oxidiert, sandgestrahlt) 6. Spektralbereich der Messung 7. Transmissionsvermögen (z.B. bei dünnen Plastikfolien) 8. Wellenlänge (in µm) bei der gemessen wird

42 Wir danken für die Freigabe der MSA AUER Freiw. Feuerwehr Stadt Rosenheim
