1 Verfahren zur Sichtbarmachung der Wärmestrahlung durch Wärmebildkamera
Thermografie Verfahren zur Sichtbarmachung der Wärmestrahlung durch Wärmebildkamera Raphaela Pfatschbacher, Thermografie

2 Anwendung der Thermografie
Hausbau (einwandfreie Wärmedämmung) Exekutive Werkstoffprüfung Medizinische und veterinärmedizinische Zwecke Bau: Fehler in der Bauausführung Raphaela Pfatschbacher, Thermografie

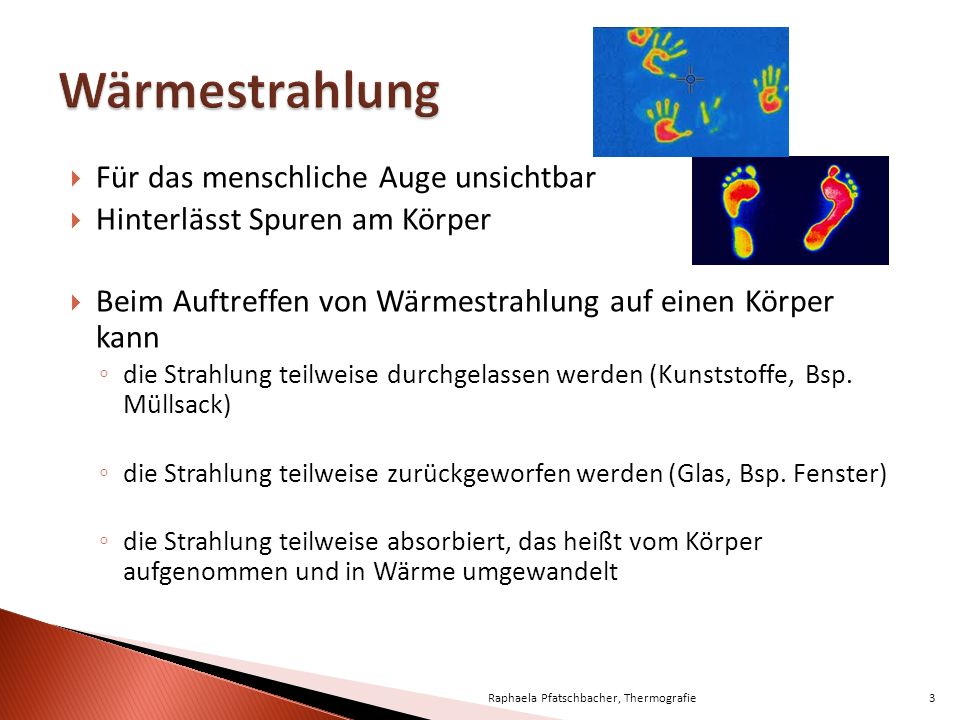

3 Wärmestrahlung Für das menschliche Auge unsichtbar
Hinterlässt Spuren am Körper Beim Auftreffen von Wärmestrahlung auf einen Körper kann die Strahlung teilweise durchgelassen werden (Kunststoffe, Bsp. Müllsack) die Strahlung teilweise zurückgeworfen werden (Glas, Bsp. Fenster) die Strahlung teilweise absorbiert, das heißt vom Körper aufgenommen und in Wärme umgewandelt Raphaela Pfatschbacher, Thermografie

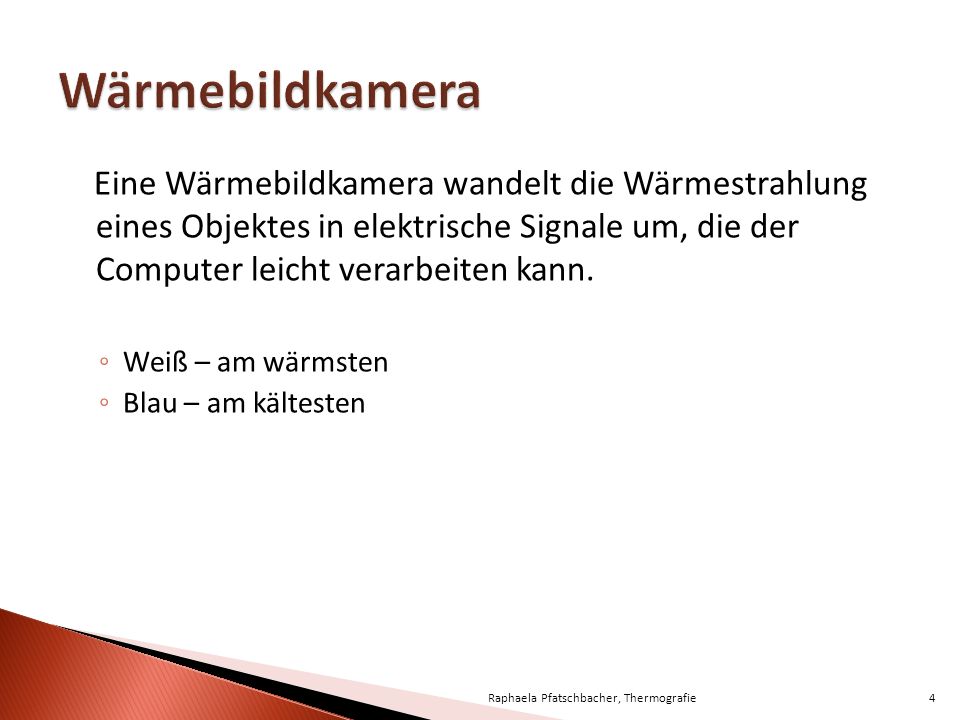

4 Wärmebildkamera Eine Wärmebildkamera wandelt die Wärmestrahlung eines Objektes in elektrische Signale um, die der Computer leicht verarbeiten kann. Weiß – am wärmsten Blau – am kältesten Raphaela Pfatschbacher, Thermografie

5 Thermogramm Das Thermogramm muss eine Temperaturskala aufweisen, ansonsten ist das Bild unbrauchbar. Raphaela Pfatschbacher, Thermografie

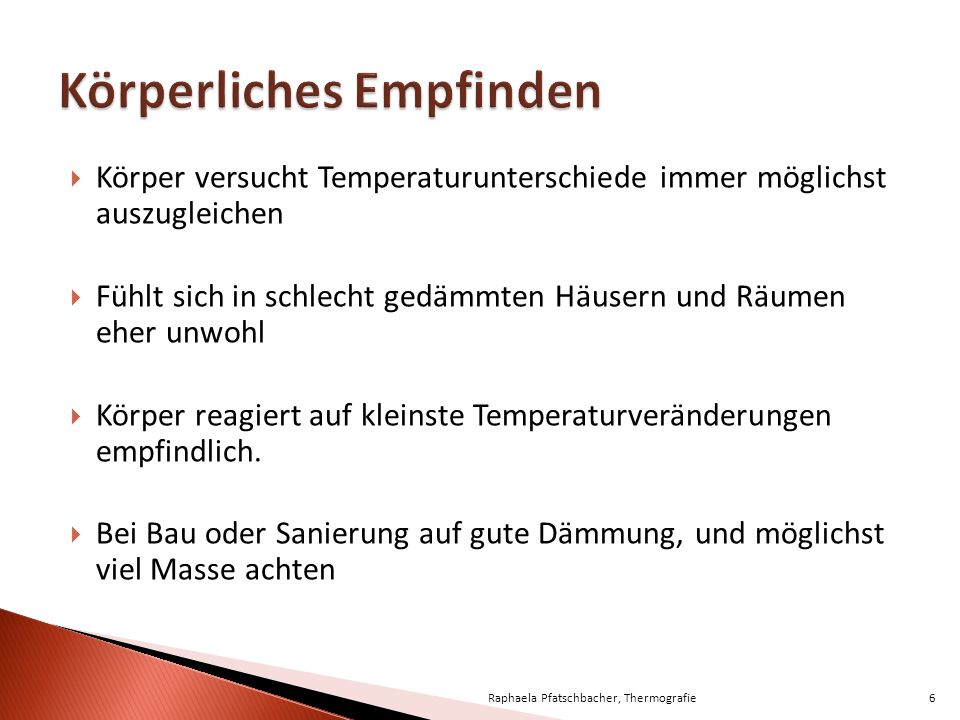

6 Körperliches Empfinden
Körper versucht Temperaturunterschiede immer möglichst auszugleichen Fühlt sich in schlecht gedämmten Häusern und Räumen eher unwohl Körper reagiert auf kleinste Temperaturveränderungen empfindlich. Bei Bau oder Sanierung auf gute Dämmung, und möglichst viel Masse achten Raphaela Pfatschbacher, Thermografie

7 CO2 Konzentration in Räumen
Angegeben in ppm (parts per million) Frische Luft  350 ppm Unwohlbefinden ab 1000 – 1500 ppm Schädlich ab einem Gehalt von 2000 ppm Folgen davon Mangelnde Konzentrationsfähigkeit und Lernbereitschaft Mangelnde Leistungsfähigkeit Störung der subjektiven Wahrnehmung Raphaela Pfatschbacher, Thermografie

8 Danke für die Aufmerksamkeit!
Raphaela Pfatschbacher, Thermografie
