Fahrzeug mit Mausefallenantrieb Entwurf und Ausführung Yannick Book, Nils Dornbach, Maik Gäbel und Heiko Jans.

Ähnliche Präsentationen


Präsentation zum Thema: "Fahrzeug mit Mausefallenantrieb Entwurf und Ausführung Yannick Book, Nils Dornbach, Maik Gäbel und Heiko Jans."—  Präsentation transkript:

1

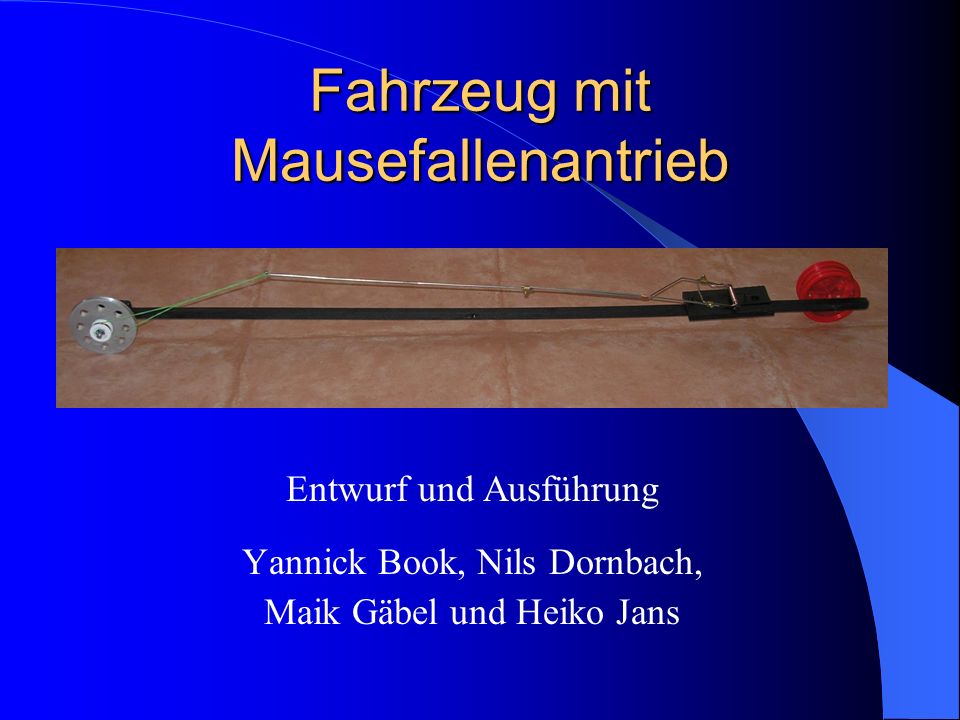

2 Fahrzeug mit Mausefallenantrieb Entwurf und Ausführung Yannick Book, Nils Dornbach, Maik Gäbel und Heiko Jans

3 Fahrzeug mit Mausefallenantrieb Aufbau des Fahrzeugs Antriebsachse Vorderachse Verbindungssteg Antrieb

4 Fahrzeug mit Mausefallenantrieb Halbachse Antriebsrad Trommel Distanzscheiben Verstärkungsbalken Bauteile und Merkmale der Antriebsachse

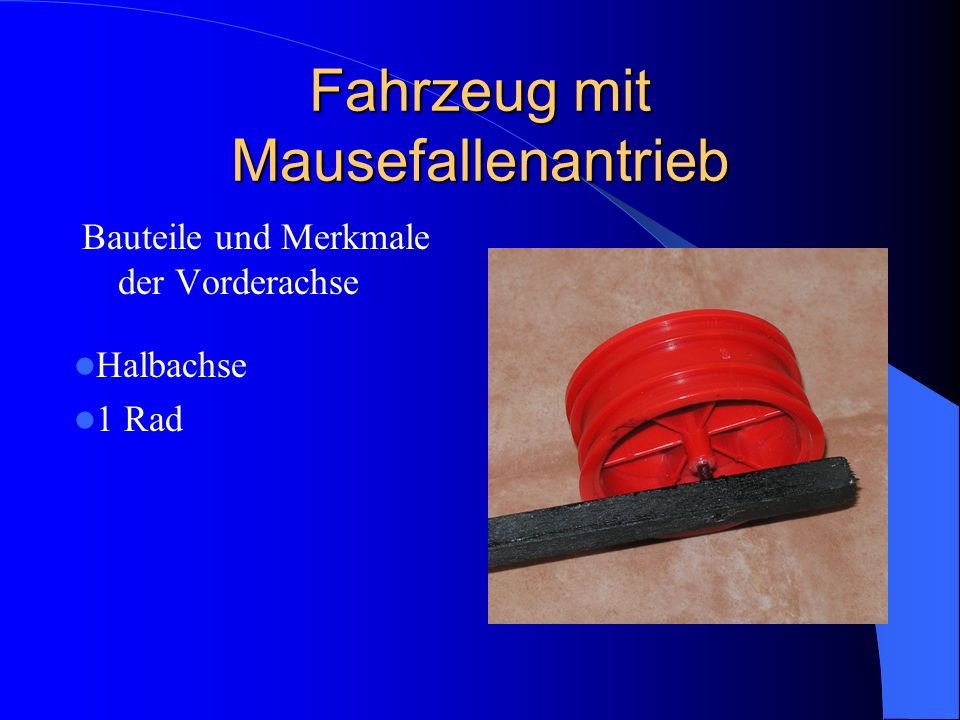

5 Fahrzeug mit Mausefallenantrieb Bauteile und Merkmale der Vorderachse Halbachse 1 Rad

6 Fahrzeug mit Mausefallenantrieb Bauteile und Merkmale des Verbindungsstegs Vierkantstab

7 Fahrzeug mit Mausefallenantrieb Bauteile und Merkmale des Antriebs Mausefalle 3 Fahrradspeichen 3 Kabelklemmen Angelschnur mit Gummiband

8 Fahrzeug mit Mausefallenantrieb Physikalische Überlegungen zur Übertragung der Federenergie auf das Antriebsrad Problemlösung: Verwendung eines schwereren Antriebsrads, Verlängerung des Hebelarmes und Einbau eines Gummibandes um die Zeit der Energieübertragung zu verlängern Problem: Ein kurzer Hebelarm, eine große Federkraft und ein zu leichtes Rad führen zum Durchdrehen des Antriebsrades

9 Fahrzeug mit Mausefallenantrieb Gewichtseinsparung Lagerreibung Rollreibung Schlupf Weitere physikalische Überlegungen zur Verbesserung des Wirkungsgrades

10 Fahrzeug mit Mausefallenantrieb Fertigungsschritte Bohren der Radscheibenlöcher Ankleben der Trommel an die Radscheibe Bohren der Achslöcher in den Balsaholzstab Befestigen der Fahrradspeichen an den Bügel der Mausefalle Anschrauben der Mausefalle an den Balsaholzstab Einsetzen der Distanzscheiben und Kleben der Halbachsen Aufkleben des Verstärkungsbalkens Lackieren der Holzteile Befestigen der Angelschnur und des Gummibandes

11 Fahrzeug mit Mausefallenantrieb Warum wir gewinnen!?! Leichte Bauweise Balsaholz, wenige Bauteile Geringe Lagerreibung Gleitlager und Wälzlager Gute Umwandlung der potentiellen Energie Kein Schlupf Gewicht auf Antriebsachse Gute Verarbeitung passende Bohrungen

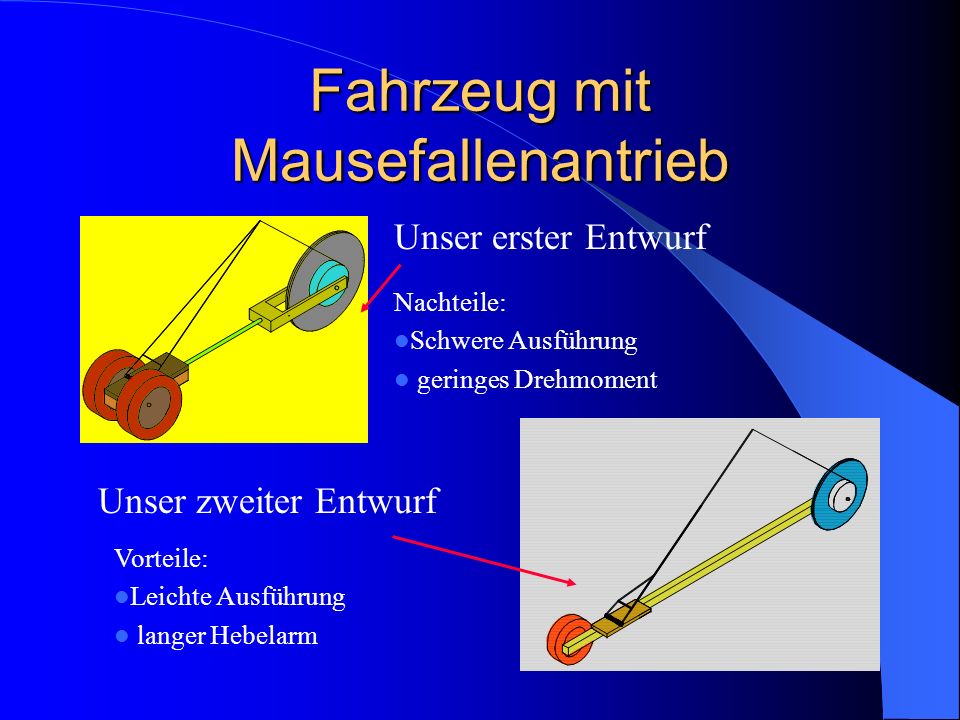

12 Fahrzeug mit Mausefallenantrieb Unser erster Entwurf Nachteile: Schwere Ausführung geringes Drehmoment Vorteile: Leichte Ausführung langer Hebelarm Unser zweiter Entwurf
