1 Zeichnen einer Linie mit Objektfang

2 FANG ENDPUNKT Liegen bei einem Objekt nicht alle Punkte auf dem Raster, benötigst du das Werkzeug FANG ENDPUNKT um Objekte zu zeichnen. An diesem Beispiel liegen die Eckpunkte mit den roten Pfeilen nicht auf dem Raster. 1. Zeichnen von Objekten

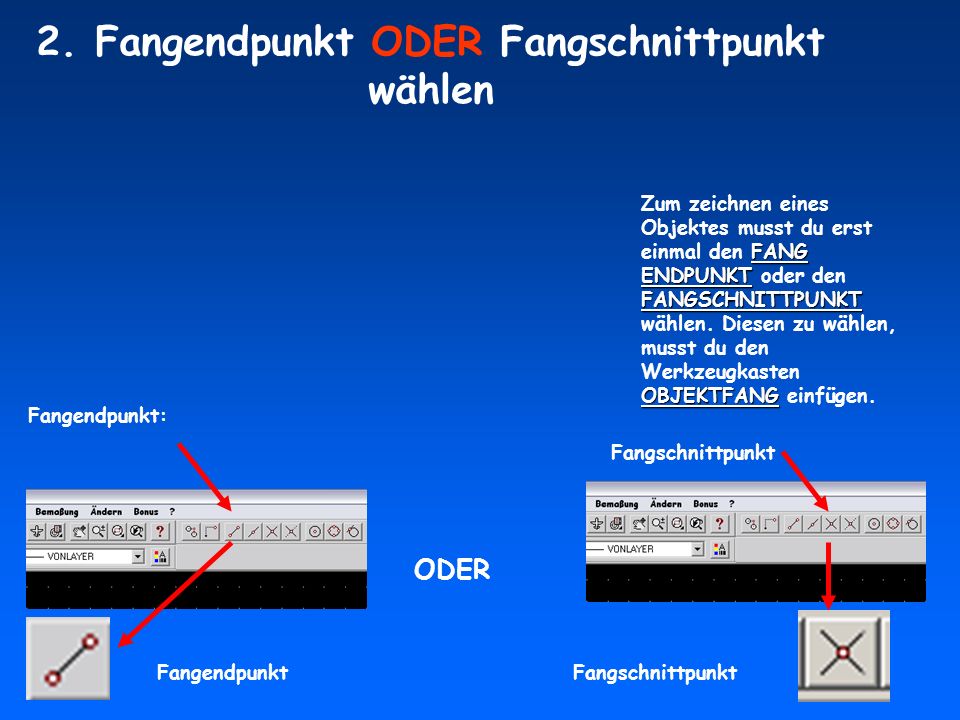

3 FANG ENDPUNKT FANGSCHNITTPUNKT OBJEKTFANG Zum zeichnen eines Objektes musst du erst einmal den FANG ENDPUNKT oder den FANGSCHNITTPUNKT wählen. Diesen zu wählen, musst du den Werkzeugkasten OBJEKTFANG einfügen. FangendpunktFangschnittpunkt Fangendpunkt: Fangschnittpunkt ODER 2. Fangendpunkt ODER Fangschnittpunkt wählen

4 GELBES Nachher musst du an diese Stelle hinfahren, wo der Basispunkt sein soll. Hat alles geklappt müsste ein GELBES Kästchen erscheinen. 3. Basispunkt wählen

5 Nun kannst du durch wählen des Liniensymbols deine Linie zeichnen. 4. Zeichnen der Linie:
