1 Drei Handlungs-Schwerpunkte

2 Solaranlagen auf - 70 Prozent der Dachflächen - 70 Prozent der Fassadenflächen - 3 Prozent der Ackerflächen und Windanlagen auf - 15 Prozent der Ackerflächen - 15 Prozent der Waldflächen könnten bilanziell den Jahresbedarf an Strom, Wärme und Verkehr in Deutschland decken. Eine von tausend verschiedenen Möglichkeiten. Siehe dazu energiewenderechner.de

3 Solaranlagen auf - 70 Prozent der Dachflächen - 70 Prozent der Fassadenflächen - 3 Prozent der Ackerflächen und Windanlagen auf - 15 Prozent der Ackerflächen - 15 Prozent der Waldflächen könnten bilanziell den Jahresbedarf an Strom, Wärme und Verkehr in Deutschland decken. Wie schafft man den Ausgleich zwischen zeitweiligem Überangebot und zeitweiligem Mangel ?

4 Planung der Stromwirtschaft

5

6 Ausbau der Stromnetze minimieren durch Ausbau dezentraler Speicher Vorschlag des Solarenergie-Förderverein Deutschland (SFV)

7 Ausbau der Stromnetze minimieren durch Ausbau dezentraler Speicher Solarenergie-Förderverein Deutschland (SFV) Dipl.-Ing. Wolf von Fabeck Vordringliches Problem: Anschluss von Solarstromanlagen wird immer häufiger von Netzbetreibern abgelehnt. Die Niederspannungsnetze würden angeblich überlastet.

8 Wie können Solaranlagen das Stromnetz überlasten? Zulässige Spannung im Niederspannungsnetz 230 Volt plus minus 10 Prozent

9 Niederspannungsnetz 230 V Wie können Solaranlagen das Stromnetz überlasten? Zulässige Spannung im Niederspannungsnetz 230 Volt plus minus 10 Prozent

10 Mittelspannung Volt Niederspannungsnetz 230 V Wie können Solaranlagen das Stromnetz überlasten? Mittelspannungstransformator Zulässige Spannung im Niederspannungsnetz 230 Volt plus minus 10 Prozent

11 Niederspannungsnetz 230 V Mittelspannung Volt Messpunkt Netzberechnung geht von folgendem ungünstigsten Fall aus: Kein Stromverbrauch (alle Bewohner im Sommerurlaub) Zulässige Spannung im Niederspannungsnetz 230 Volt plus minus 10 Prozent

12 Niederspannungsnetz 230 V Mittelspannung Volt Messpunkt Zulässige Spannung im Niederspannungsnetz 230 Volt plus minus 10 Prozent Netzberechnung geht von folgendem ungünstigsten Fall aus: Kein Stromverbrauch (alle Bewohner im Sommerurlaub)

13 Niederspannungsnetz 230 V Mittelspannung Volt Messpunkt Minimalspannung Maximalspannung Zulässige Spannung im Niederspannungsnetz 230 Volt plus minus 10 Prozent

14 Niederspannungsnetz 230 V Mittelspannung Volt Mit dem Ansteigen der Sonne steigt die Spannung am Ende des Netzzweiges Messpunkt

15 Mittelspannung Volt Niederspannungsnetz 230 V Messpunkt Mit dem Ansteigen der Sonne steigt die Spannung am Ende des Netzzweiges

16 Mittelspannung Volt Niederspannungsnetz 230 V Mit dem Ansteigen der Sonne steigt die Spannung am Ende des Netzzweiges

17 Mittelspannung Volt Niederspannungsnetz 230 V Die Spannung am Ende des Netzzweiges steigt über den zulässigen Höchstwert 230 V + 10 Prozent = 253 Volt

18 Spannung am Hausanschluss in Volt Mittelspannung Volt Niederspannungsnetz 230 V Die Solaranlagen am Ende des Netzzweiges erhalten deshalb keine Anschlussgenehmigung

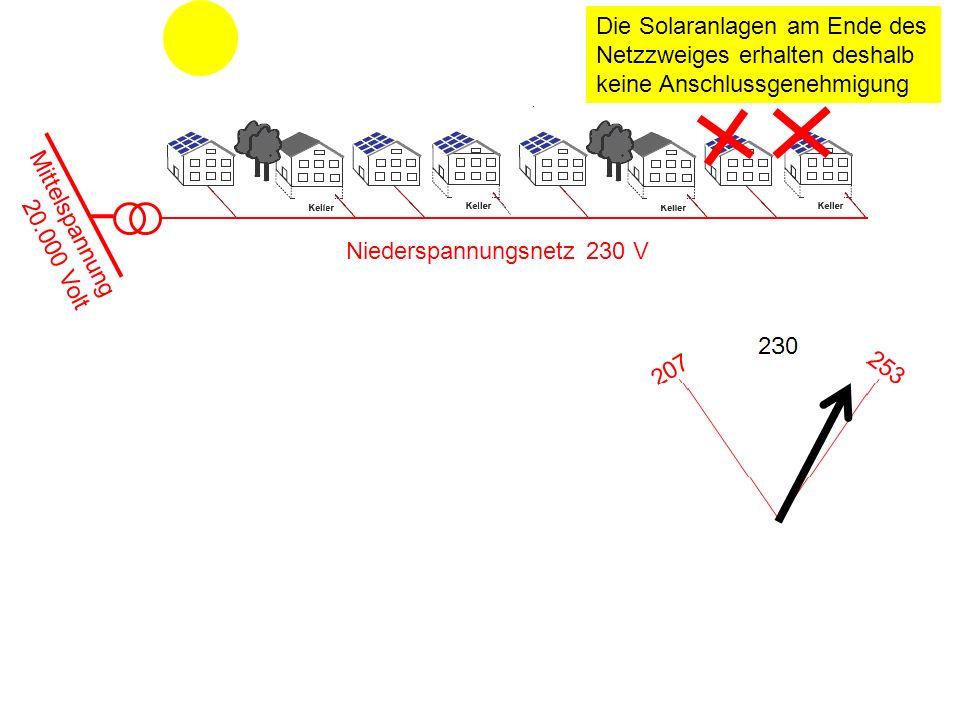

19 Mittelspannung Volt Niederspannungsnetz 230 V Die Solaranlagen am Ende des Netzzweiges erhalten deshalb keine Anschlussgenehmigung

20 230 Volt Berechnung der Spannungsanhebung

21 230 Volt Berechnung der Spannungsanhebung

22 230 Volt Berechnung der Spannungsanhebung

23 230 Volt Berechnung der Spannungsanhebung In einem Netzzweig ohne Stromeinspeisung und ohne Stromverbrauch ist die Spannung überall gleich.

24 Berechnung der Spannungsanhebung Solarstrom I

25 Solarstrom I wird mittels Sonnenenergie durch das Niederspannungsnetz getrieben. Berechnung der Spannungsanhebung Solarstrom I

26 Zwischen den Punkten A und B hat das Netzkabel einen Widerstand R AB Berechnung der Spannungsanhebung R Solarstrom I wird mittels Sonnenenergie durch das Niederspannungsnetz getrieben. Solarstrom I

27 Zwischen den Punkten A und B hat das Netzkabel einen Widerstand R AB Berechnung der Spannungsanhebung R Solarstrom I wird mittels Sonnenenergie durch das Niederspannungsnetz getrieben. Solarstrom I Damit der Strom I durch den Widerstand R fließt, muss am Punkt B die Spannung höher sein, als am Punkt A

28 U d = R * I Spannungsdifferenz zwischen B und A (Ohmsches Gesetz) I Berechnung der Spannungsanhebung AB

29 I U A = 230 VU B = U A + R * I Punkt A : Spannung konstant 230 V AB

30 Plus 4 Volt 230 Volt234 Volt AB Zahlenbeispiel

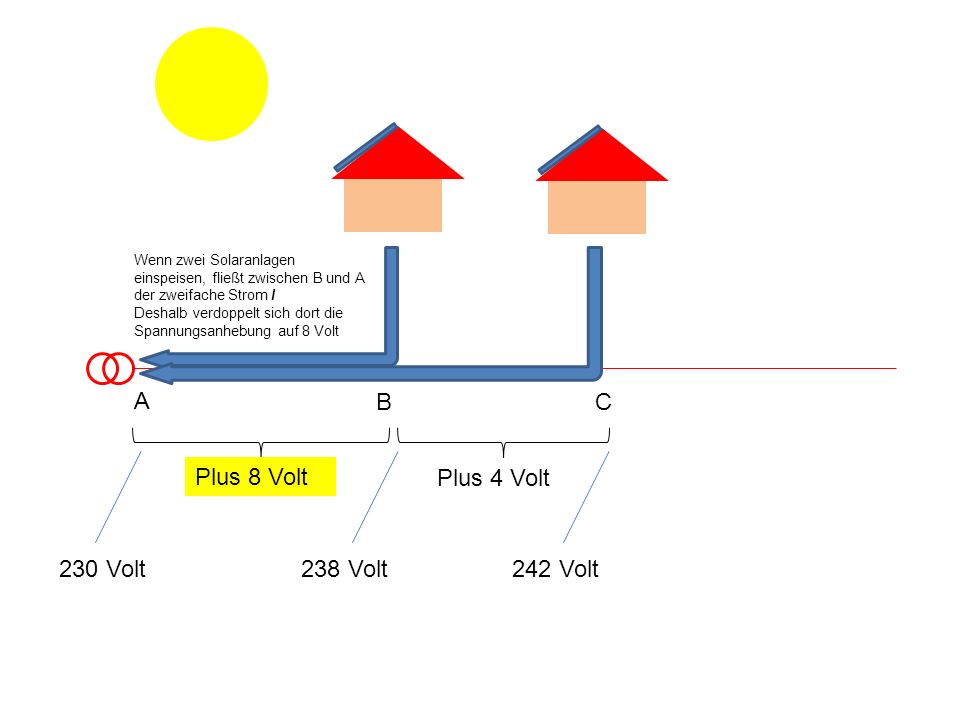

31 Plus 8 Volt Plus 4 Volt 230 Volt238 Volt242 Volt A B Wenn zwei Solaranlagen einspeisen, fließt zwischen B und A der zweifache Strom I Deshalb verdoppelt sich dort die Spannungsanhebung auf 8 Volt C

32 Plus 12 Volt Plus 8 Volt Plus 4 Volt 230 Volt242 Volt250 Volt254 Volt Unzulässig, weil über 253 Volt (230 Volt plus 10 %) A BC D Wenn drei Solaranlagen einspeisen, fließt zwischen B und A der dreifache Strom I Deshalb verdreifacht sich dort die Spannungsanhebung auf 12 Volt

33 Zusammenfassung Spannungsanhebung U d ergibt sich aus Leitungswiderstand R und Stromstärke I U d = I * R I

34 Spannungsanhebung U d ergibt sich aus Leitungswiderstand R und Stromstärke I U d = I * R I

35 I Wie verkleinert man die Spannungsanhebung? U d = I * R Spannungsanhebung U d ergibt sich aus Leitungswiderstand R und Stromstärke I

36 I Bisher verkleinerte man R Netzausbau U d = I * R Variante Netzausbau

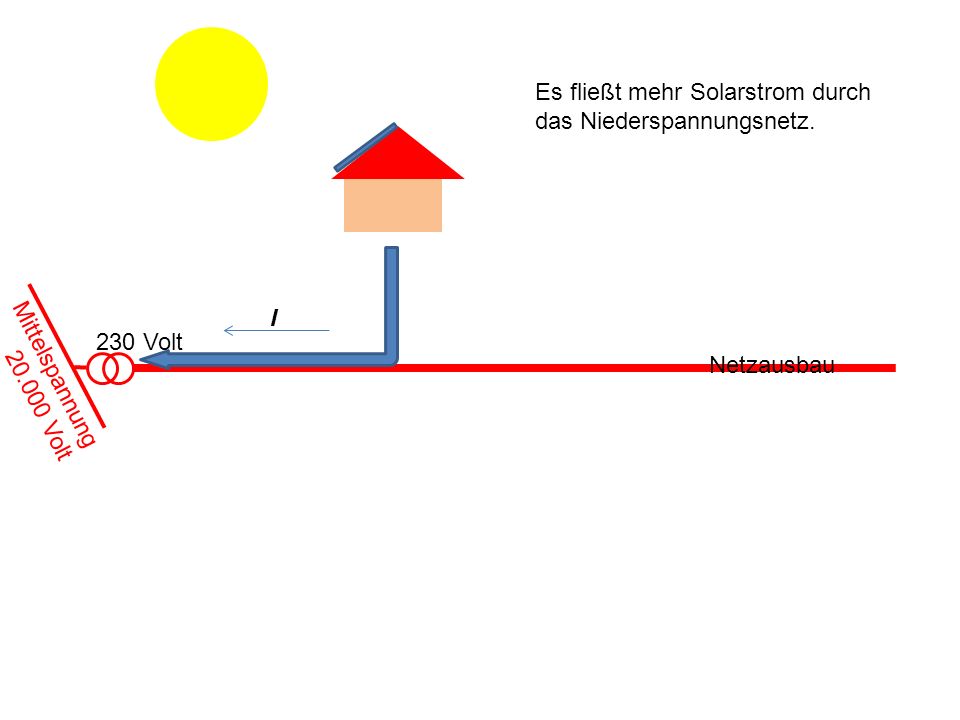

37 230 Volt Es fließt mehr Solarstrom durch das Niederspannungsnetz. I Netzausbau Mittelspannung Volt

38 230 Volt Es fließt mehr Solarstrom durch das Niederspannungsnetz in das Mittelspannungsnetz Die Mittelspannungsnetze müssen ebenfalls verstärkt werden, I Netzausbau Mittelspannung Volt Netzausbau

39 Der Konzern Konsequenzen des Netzausbaus Sein Stromnetz Seine Erzeugungsanlagen Seine Filialen

40 Der Konzern Sein Stromnetz Seine Erzeugungsanlagen Seine abhängigen Kunden Seine Filialen Abhängigkeit von den Stromkonzernen

41 Der Konzern Und nun kommt der Sein Stromnetz Seine Erzeugungsanlagen Seine abhängigen Kunden Seine Filialen

42 Der Konzern Und nun kommt der Sein Stromnetz Seine Erzeugungsanlagen Seine abhängigen Kunden Seine Filialen Ausbau der Fernübertragungsleitungen

43 Der Konzern Seine Fern- übertragungs- leitungen Seine Filialen

44 Der Konzern Seine Fern- übertragungs- leitungen Offshore Windparks in Nord- u. Ostsee Seine Filialen

45 Der Konzern Seine Fern- übertragungs- leitungen Offshore Windparks in Nord- u. Ostsee Gaskraftwerke mit Erdgas aus Russland Seine Filialen

46 Der Konzern Seine Fern- übertragungs- leitungen Offshore Windparks in Nord- u. Ostsee Gaskraftwerke mit Erdgas aus Russland Desertec – Wüstenstrom aus Nordafrika Seine Filialen

47 Der Konzern Desertec – Wüstenstrom aus Nordafrika Offshore Windparks in Nord- u. Ostsee Pumpspeicherkraftwerke in Norwegen Gaskraftwerke mit Erdgas aus Russland Seine Filialen

48 Desertec – Wüstenstrom aus Nordafrika Offshore Windparks in Nord- u. Ostsee Pumpspeicherkraftwerke in Norwegen Gaskraftwerke mit Erdgas aus Russland Die Technik wechselt Seine Filialen

49 Der Konzern Desertec – Wüstenstrom aus Nordafrika Offshore Windparks in Nord- u. Ostsee Pumpspeicherkraftwerke in Norwegen Gaskraftwerke mit Erdgas aus Russland bleibt Die Abhängigkeit bleibt Seine Filialen

50 Der Konzern Desertec – Wüstenstrom aus Nordafrika Offshore Windparks in Nord- u. Ostsee Pumpspeicherkraftwerke in Norwegen Gaskraftwerke mit Erdgas aus Russland bleibt Die Abhängigkeit bleibt Die Strukturen bleiben Seine Filialen bleiben

51 Der Konzern Desertec – Wüstenstrom aus Nordafrika Offshore Windparks in Nord- u. Ostsee Pumpspeicherkraftwerke in Norwegen Gaskraftwerke mit Erdgas aus Russland bleibt Die Abhängigkeit steigt Die Strukturen bleiben Seine Filialen bleiben

52 Ausbau der Netze ist nicht unsere Lösung Die Akteure haben kein Interesse an einer raschen Umstellung auf Erneuerbare Energien und können sie beliebig verzögern

53 Ausbau der Netze ist nicht unsere Lösung Die Akteure haben kein Interesse an einer raschen Umstellung auf Erneuerbare Energien und können sie beliebig verzögern Politische Unruhen verzögern das gesamte Projekt (z.B. Libyen)

54 Ausbau der Netze ist nicht unsere Lösung Die Akteure haben kein Interesse an einer raschen Umstellung auf Erneuerbare Energien und können sie beliebig verzögern Politische Unruhen verzögern das gesamte Projekt (z.B. Libyen) Abhängigkeit von den Energie-Großkonzernen nimmt zu Bürgerbeteiligung ist nicht möglich

55 Ausbau der Netze ist nicht unsere Lösung Die Akteure haben kein Interesse an einer raschen Umstellung auf Erneuerbare Energien und können sie beliebig verzögern Politische Unruhen verzögern das gesamte Projekt (z.B. Libyen) Abhängigkeit von den Energie-Großkonzernen nimmt zu Bürgerbeteiligung ist nicht möglich Unnötige volkswirtschaftliche Kosten für die Fernleitungen, denn sie können bei europaweitem Ausfall von Wind und Sonne keine Speicher ersetzen. Und diese könnten auch dezentral ohne Fernleitungen gebaut werden.

56 Ausbau der Netze ist nicht unsere Lösung Die Akteure haben kein Interesse an einer raschen Umstellung auf Erneuerbare Energien und können sie beliebig verzögern Politische Unruhen verzögern das gesamte Projekt (z.B. Libyen) Abhängigkeit von den Energie-Großkonzernen nimmt zu Bürgerbeteiligung ist nicht möglich Unnötige volkswirtschaftliche Kosten für die Fernleitungen, denn sie können bei europaweitem Ausfall von Wind und Sonne keine Speicher ersetzen. Und diese könnten auch dezentral ohne Fernleitungen gebaut werden. Im Katastrophenfall (Orkane, Erdbeben, Terroranschlag etc.) bricht das gesamte System europaweit zusammen

57 Ausbau der Netze ist nicht unsere Lösung Die Akteure haben kein Interesse an einer raschen Umstellung auf Erneuerbare Energien und können sie beliebig verzögern Politische Unruhen verzögern das gesamte Projekt (z.B. Libyen) Abhängigkeit von den Energie-Großkonzernen nimmt zu Bürgerbeteiligung ist nicht möglich Unnötige volkswirtschaftliche Kosten für die Fernleitungen, denn sie können bei europaweitem Ausfall von Wind und Sonne keine Speicher ersetzen. Und diese könnten auch dezentral ohne Fernleitungen gebaut werden. Im Katastrophenfall (Orkane, Erdbeben, Terroranschlag etc.) bricht das gesamte System europaweit zusammen Als Beispiel für Entwicklungsländer nicht geeignet

58 Der Konzern Desertec – Wüstenstrom aus Nordafrika Offshore Windparks in Nord- u. Ostsee Pumpspeicherkraftwerke in Norwegen Gaskraftwerke mit Erdgas aus Russland bleibt Seine Filialen bleiben

59 Der Konzern Desertec – Wüstenstrom aus Nordafrika Offshore Windparks in Nord- u. Ostsee Gaskraftwerke mit Erdgas aus Russland bleibt Seine Filialen bleiben Pumpspeicher- kraftwerke in Norwegen

60 Der Konzern Desertec – Wüstenstrom aus Nordafrika Offshore Windparks in Nord- u. Ostsee Gaskraftwerke mit Erdgas aus Russland bleibt Seine Filialen bleiben Pumpspeicher- kraftwerke in Norwegen in den Alpen? In den Karpathen? In den Pyrenäen In der Eifel? Im bayerischen Wald Am Vogelsberg? In der Rhön?

61 Der Konzern Desertec – Wüstenstrom aus Nordafrika Offshore Windparks in Nord- u. Ostsee Gaskraftwerke mit Erdgas aus Russland bleibt Seine Filialen bleiben Pumpspeicher- kraftwerke in Norwegen in den Alpen? In den Karpathen? In den Pyrenäen In der Eifel? Im bayerischen Wald Am Vogelsberg? In der Rhön? Der Platz reicht nicht

62 Der Konzern Desertec – Wüstenstrom aus Nordafrika Offshore Windparks in Nord- u. Ostsee Gaskraftwerke mit Erdgas aus Russland bleibt Seine Filialen bleiben Pumpspeicher- kraftwerke in Norwegen in den Alpen? In den Karpathen? In den Pyrenäen In der Eifel? Im bayerischen Wald Am Vogelsberg? In der Rhön? Der Platz reicht nicht Umweltverbände wehren sich

63 1 kWh speichern Größenvergleich Pumpspeicherkraftwerk und Bleibatterie Wohin mit den Stromspeichern?

64 4 Kubikmeter Wasser Im Unterbecken 100 Meter hochpumpen 2 Bleibatterien Oberbecken Pumpspeicherkraftwerk Größenvergleich Pumpspeicherkraftwerk und Bleibatterie 1 kWh speichern

65 2 Bleibatterien Aufladbare Batterien als Kurzzeitspeicher (Tag-Nacht-Speicher) Zur Entlastung der Niederspannungsnetze

66 2 Bleibatterien Es folgt ein Vorschlag für eine vereinfachte Förderung dezentraler Speicher in Verbindung mit einer PV-Anlage Folgende weitere Vorschläge sind in Bearbeitung und werden später veröffentlicht. - Förderung dezentraler Speicher im Nierspannungsnetz ohne Verbindung zu einer PV-Anlage - Förderung von Speichern im Mittelspannungsnetz in der Nähe von Windparks - Förderung von dezentralen Langzeitspeichern im Nieder- und Mittelspannungsnetz

67 2 Bleibatterien Aufladbare Batterien als Kurzzeitspeicher (Tag-Nacht-Speicher) Zur Entlastung der Niederspannungsnetze Rückblende

68 230 Volt Solarstrom I wird mittels Sonnenenergie durch das Niederspannungsnetz mit dem Widerstand R getrieben. Dazu gehört eine treibende Spannungsdifferenz U d U d = I * R (Ohmsches Gesetz) I Bisher verkleinerte man den Widerstand R durch Netzausbau U d = I * R

69 230 Volt I Wir verkleinern I indem wir die Solarleistung auf den Abend und die folgende Nacht verteilen. U d = I * R Unsere Alternative: Speicherbau

70 Leistung Tageshöchstleistung (DC) In den Mittagsstunden ist der Solarstrom besonders hoch und überlastet bisweilen das Netz. Nachts liefern die Solarmodule überhaupt keinen Strom Peak-Leistung der Solarmodule (wird nur selten erreicht)

71 Leistung Tageshöchstleistung (DC) Peak-Leistung der Solarmodule Freiwillige Selbstbeschränkung

72 Leistung Peak-Leistung der Solarmodule Umrichterleistung (AC)= 1/3 Peak-Leistung (DC) Freiwillige Selbstbeschränkung:

73 Batterie aufladen Tageshöchstleistung (DC) Wir speichern die mittägliche Leistung und speisen sie am Abend und in der Nacht ein Direkt einspeisen speichern

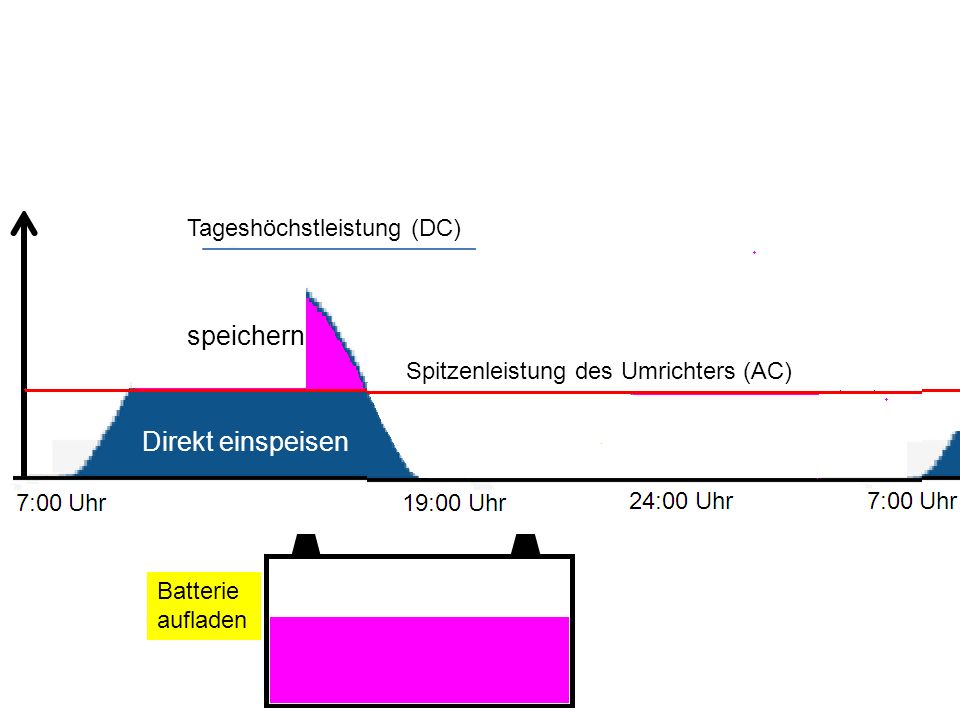

74 Batterie aufladen Tageshöchstleistung (DC) Spitzenleistung des Umrichters (AC) Direkt einspeisen speichern

75 Batterie aufladen Tageshöchstleistung (DC) Spitzenleistung des Umrichters (AC) Direkt einspeisen speichern

76 Batterie aufladen Tageshöchstleistung (DC) Spitzenleistung des Umrichters (AC) Direkt einspeisen speichern

77 Batterie aufladen Tageshöchstleistung (DC) Spitzenleistung des Umrichters (AC) Direkt einspeisen speichern

78 Batterie aufladen Tageshöchstleistung (DC) Spitzenleistung des Umrichters (AC) Direkt einspeisen speichern

79 Batterie aufladen Tageshöchstleistung (DC) Spitzenleistung des Umrichters (AC) Direkt einspeisen speichern

80 Batterie aufladen Tageshöchstleistung (DC) Spitzenleistung des Umrichters (AC) Direkt einspeisen speichern

81 Batterie aufladen Direkt einspeisen Einspeisen

82 Einspeisung der gespeicherten Energie ins Stromnetz Direkt einspeisen Einspeisen speichern

83 Einspeisung der gespeicherten Energie ins Stromnetz Direkt einspeisen Einspeisen

84 Einspeisung der gespeicherten Energie ins Stromnetz Direkt einspeisen Einspeisen

85 Ende der Netzeinspeisung zum Schutz der Batterie vor Tiefentladung Direkt einspeisen Einspeisen

86 Ende der Netzeinspeisung zum Schutz der Batterie vor Tiefentladung Volkswirtschaftliche Vorteile: 1. Die mittägliche Solarspitze liefert einen Anteil zur Deckung der abendlichen Lastspitze Direkt einspeisen Einspeisen

87 Ende der Netzeinspeisung zum Schutz der Batterie vor Tiefentladung Volkswirtschaftliche Vorteile: 1.Die mittägliche Solarspitze liefert einen Anteil zur Deckung der abendlichen Lastspitze 2.Die Netze brauchen weniger Ausbau Direkt einspeisen Einspeisen

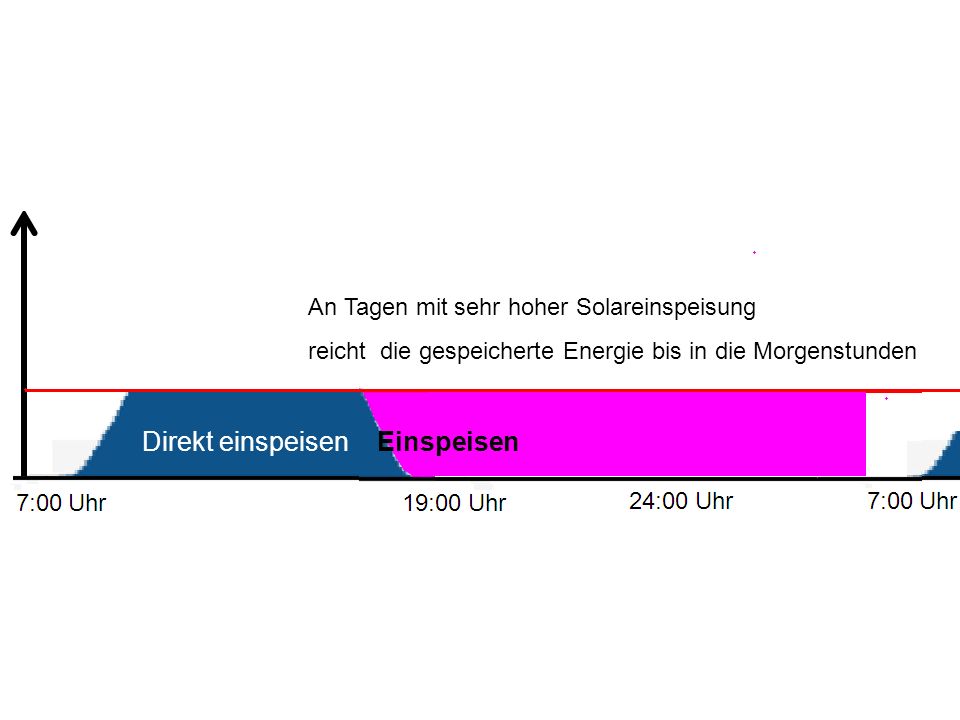

88 An Tagen mit sehr hoher Solareinspeisung reicht die gespeicherte Energie bis in die Morgenstunden Direkt einspeisen Einspeisen

89 An Tagen mit sehr hoher Solareinspeisung reicht die gespeicherte Energie bis in die Morgenstunden

90 Direkt einspeisen Einspeisen An Tagen mit sehr hoher Solareinspeisung reicht die gespeicherte Energie bis in die Morgenstunden

91 Speicher DC AC Solargenerator mittags Einspeisezähler ohne Rücklaufsperre Umrichter Mittags Die Rücklaufsperre muss weggelassen werden, damit Betreiber ihre Batterie zwar an trüben Tagen aus dem Stromnetz aufladen können, aber diesen Strom dann nicht gewinnbringend als Solarstrom einspeisen können

92 Speicher DC AC Solargenerator abends Einspeisezähler ohne Rücklaufsperre Umrichter Abends

93 Speicher DC AC Solargenerator nachts Einspeisezähler ohne Rücklaufsperre Umrichter Nachts

94 Speicher DC AC Solargenerator mittags nachts mittags Einspeisezähler ohne Rücklaufsperre Umrichter Verbraucher im Haushalt Zweirichtungs- zähler Haus- anschluss Automatische Trennung bei Stromausfall Bei Stromausfall

95 Speicher DC AC Solargenerator mittags nachts mittags Einspeisezähler ohne Rücklaufsperre Umrichter Verbraucher im Haushalt Zweirichtungs- zähler Haus- anschluss Automatische Trennung bei Stromausfall Jede angezeigte kWh erhält die Regelvergütung plus einem Speicherbonus von 19 ct/kWh

96 Notwendige Änderungen (Diskussionsvorschlag) - AC-Spitzenleistung des Umrichters = 1/3 der DC-Peakleistung des Solargenerators - Netzanschlussberechnung nur für die (kleine) AC-Leistung des Umrichters - Vorrang für Solareinspeisung auch für gespeicherten Solarstrom - Zusätzliche Vergütung für den gesamten direkt und indirekt eingespeisten Solarstrom in Höhe von 19 cent/kWh Änderungsvorschläge für das EEG: § 9 (1) EEG: Netzbetreiber sind auf Verlangen der Einspeisewilligen verpflichtet, unverzüglich ihre Netze entspechend dem Stand der Technik zu optimieren, zu verstärken und auszubauen oder Stromspeicher zu integrieren, um die Abnahme, Übertragung und Verteilung des Stroms aus Erneuerbaren Energien oder Grubengas sicherzustellen. Ferner § 3 Nr. 7 EEG: "Netz" (ist) die Gesamtheit der miteinander verbundenen technischen Einrichtungen zur Abnahme, Übertragung, Verteilung und Speicherung von Elektrizität für die allgemeine Versorgung.

97 Ende des Vorschlag für eine vereinfachte Förderung dezentraler Speicher in Verbindung mit einer PV-Anlage Folgende weitere Vorschläge sind in Bearbeitung und werden später veröffentlicht: - Förderung dezentraler Speicher im Niederspannungsnetz ohne Verbindung zu einer PV-Anlage - Förderung von Speichern im Mittelspannungsnetz in der Nähe von Windparks - Förderung von dezentralen Langzeitspeichern im Nieder- und Mittelspannungsnetz

98 Um Leitungsausbau zu sparen, Stromspeicher in der Nähe der Solaranlagen z.B. im Keller

99 Wir setzen auf Unabhängigkeit von den Kohle- und Atomkonzernen. Elektrische Energie speichern und erzeugen wir selber aus Sonne, Wind und mit anderen Technologien der Erneuerbaren Energien Solaranlagen, Windanlagen, Kurzzeitspeicher, Langzeitspeicher

100 Wir setzen auf Unabhängigkeit von den Kohle- und Atomkonzernen. Elektrische Energie speichern und erzeugen wir selber aus Sonne, Wind und mit anderen Technologien der Erneuerbaren Energien Solaranlagen, Windanlagen, Kurzzeitspeicher, Langzeitspeicher Im Katastrophenfall: haben wir eine Selbstversorgungs- fähige Energie-Insel

101 Solaranlagen, Windanlagen, Kurzzeitspeicher, Langzeitspeicher Die bestehenden Übertragungsnetze wollen wir nicht abschaffen. Sie können auch zukünftig beim Ausgleich zwischen Überschuss- und Mangel- Gebieten genutzt werden. Aber wir brauchen keine neuen Fernübertragungsleitungen, denn wir setzen auf Windparks, Solaranlagen und Speicher in der Nähe der Verbraucher
