Ausbau der Stromnetze minimieren durch Ausbau dezentraler Speicher
Solarenergie-Förderverein Deutschland (SFV)
2
Wie können Solaranlagen das Stromnetz überlasten?
Mittelspannung Volt Niederspannungsnetz 230 V Mittelspannungstransformator
3
Mittelspannung Volt Niederspannungsnetz 230 V Messpunkt Netzberechnung geht vom ungünstigsten Fall aus: Es findet kein Stromverbrauch statt (z.B. alle Bewohner sind im Sommerurlaub) Minimalspannung Maximalspannung
4
Mittelspannung Volt Niederspannungsnetz 230 V Netzberechnung geht vom ungünstigsten Fall aus: Es findet kein Stromverbrauch statt (z.B. alle Bewohner sind im Sommerurlaub) Mit dem Ansteigen der Sonne steigt die Spannung am Ende des Netzzweiges an
5
Spannung am Hausanschluss in Volt
Mittelspannung Volt Niederspannungsnetz 230 V Mit dem Ansteigen der Sonne steigt die Spannung am Ende des Netzzweiges an
6
Spannung am Hausanschluss in Volt
Mittelspannung Volt Niederspannungsnetz 230 V Mit dem Ansteigen der Sonne steigt die Spannung am Ende des Netzzweiges an
7
Spannung am Hausanschluss in Volt
Mittelspannung Volt Niederspannungsnetz 230 V Die Spannung am Ende des Netzzweiges steigt über den zulässigen Höchstwert 230 Volt + 10 Prozent an
8
Spannung am Hausanschluss in Volt
Mittelspannung Volt Niederspannungsnetz 230 V Die Solaranlagen am Ende des Netzzweiges erhalten deshalb keine Anschlussgenehmigung
9
Mittelspannung Volt Niederspannungsnetz 230 V Die Solaranlagen am Ende des Netzzweiges erhalten deshalb keine Anschlussgenehmigung
10
Berechnung der Spannungsanhebung
230 Volt
11
230 Volt
12
230 Volt
13
230 Volt
14
Solarstrom wird mittels Sonnenenergie durch das Niederspannungsnetz getrieben.
230 Volt
15
Solarstrom I wird mittels Sonnenenergie durch das Niederspannungsnetz mit dem Widerstand R getrieben. Dazu gehört eine treibende Spannungsdifferenz Ud Ud = I * R I 230 Volt R Uo = 230 V U1 = Uo + I * R
16
230 Volt Plus 4 Volt 230 Volt 234 Volt
17
230 Volt Plus 8 Volt Plus 4 Volt 230 Volt 238 Volt 242 Volt
18
230 Volt Plus 12 Volt Plus 8 Volt Plus 4 Volt 230 Volt 242 Volt 250 Volt 254 Volt Unzulässig, mehr als 253 Volt
19
Solarstrom I wird mittels Sonnenenergie durch das Niederspannungsnetz mit dem Widerstand R getrieben. Dazu gehört eine treibende Spannungsdifferenz Ud Ud = I * R I 230 Volt Wie verkleinert man Ud? Ud = I * R
20
I 230 Volt Wie verkleinert man Ud? Ud = I * R Man verkleinert R
21
I 230 Volt Wie verkleinert man Ud? Ud = I * R Man verkleinert I oder R
22
Wie verkleinert man Ud? Man verkleinert R (Netzausbau)
Variante Netzausbau I 230 Volt Netzausbau Wie verkleinert man Ud? Ud = I * R Man verkleinert R (Netzausbau)
23

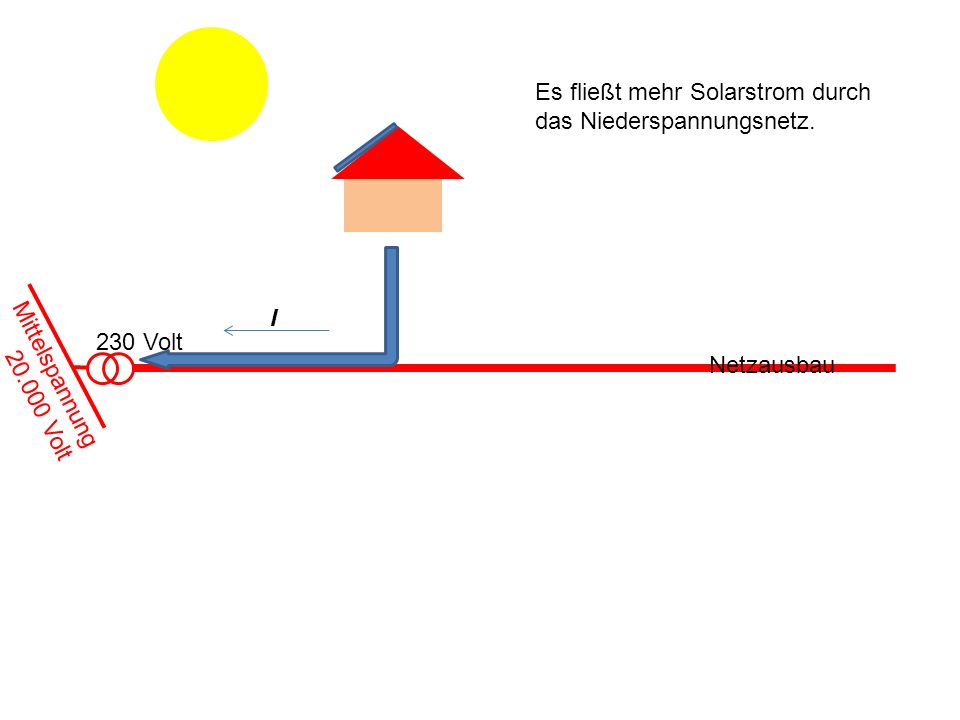

Es fließt mehr Solarstrom durch das Niederspannungsnetz.
230 Volt Mittelspannung Volt Netzausbau
24
Es fließt mehr Solarstrom durch das Niederspannungsnetz.
Die Mittelspannungsnetze müssen ebenfalls verstärkt werden, I 230 Volt Mittelspannung Volt Netzausbau Netzausbau
25
Konsequenzen des Netzausbaus
Der Konzern Seine Erzeugungsanlagen Sein Stromnetz Seine Filialen
26
Abhängigkeit von den Stromkonzernen
Der Konzern Seine Erzeugungsanlagen Sein Stromnetz Seine abhängigen Kunden Seine Filialen
27
Und nun kommt der Der Konzern Seine Erzeugungsanlagen Sein Stromnetz Seine abhängigen Kunden Seine Filialen
28
Und nun kommt der Ausbau der Fernübertragungsleitungen Der Konzern Seine Erzeugungsanlagen Sein Stromnetz Seine abhängigen Kunden Seine Filialen
29

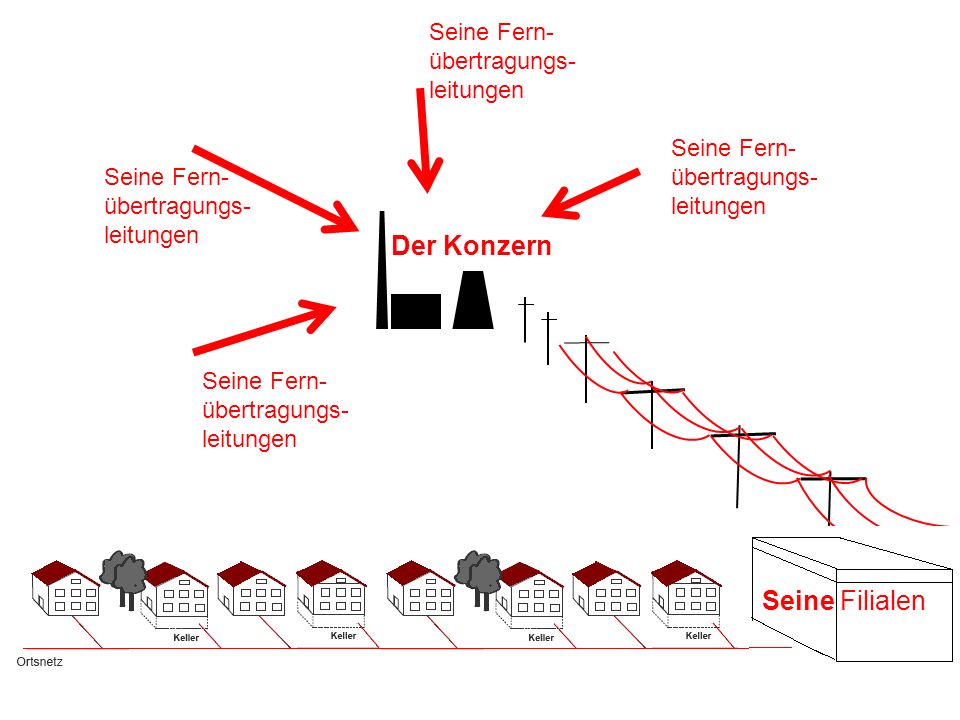

Der Konzern Seine Filialen Seine Fern-übertragungs-leitungen
30
Der Konzern Seine Filialen Seine Fern-übertragungs-leitungen
Offshore Windparks in Nord- u. Ostsee Seine Fern-übertragungs-leitungen Der Konzern Seine Fern-übertragungs-leitungen Seine Filialen
31
Der Konzern Seine Filialen Seine Fern-übertragungs-leitungen
Offshore Windparks in Nord- u. Ostsee Gaskraftwerke mit Erdgas aus Russland Der Konzern Seine Fern-übertragungs-leitungen Seine Filialen
32
Der Konzern Seine Filialen Seine Fern-übertragungs-leitungen
Offshore Windparks in Nord- u. Ostsee Gaskraftwerke mit Erdgas aus Russland Der Konzern Desertec – Wüstenstrom aus Nordafrika Seine Filialen
33
Der Konzern Seine Filialen Pumpspeicherkraftwerke in Norwegen
Offshore Windparks in Nord- u. Ostsee Gaskraftwerke mit Erdgas aus Russland Der Konzern Desertec – Wüstenstrom aus Nordafrika Seine Filialen
34

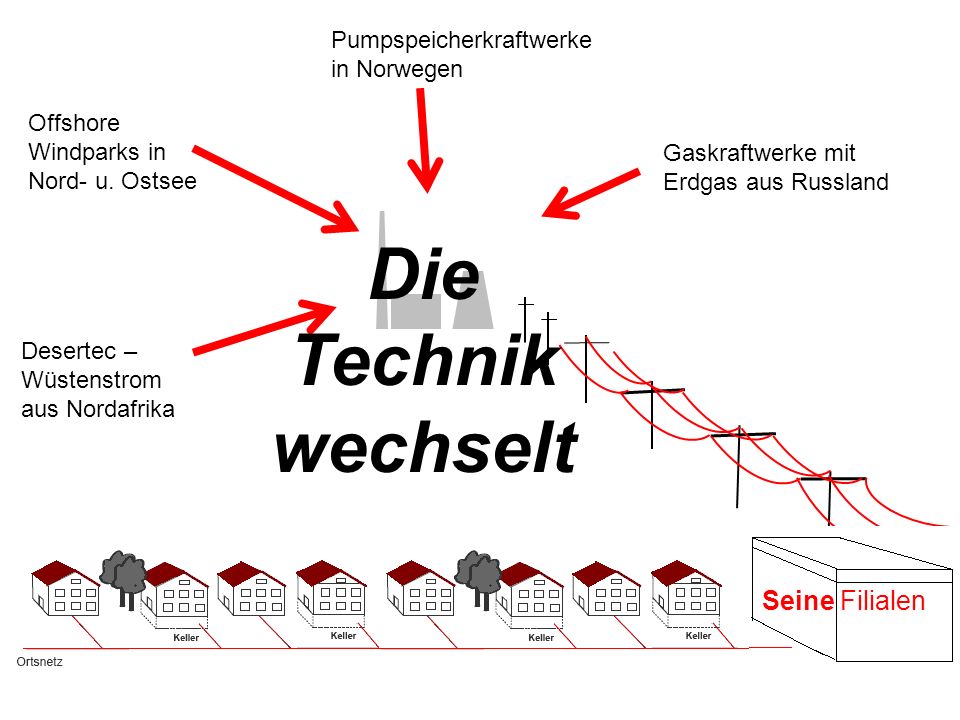

Die Technik wechselt Seine Filialen Pumpspeicherkraftwerke in Norwegen
Offshore Windparks in Nord- u. Ostsee Gaskraftwerke mit Erdgas aus Russland Die Technik wechselt Desertec – Wüstenstrom aus Nordafrika Seine Filialen
35
Die Technik wechselt Seine Filialen Pumpspeicherkraftwerke in Norwegen
Offshore Windparks in Nord- u. Ostsee Gaskraftwerke mit Erdgas aus Russland Die Technik wechselt Desertec – Wüstenstrom aus Nordafrika Seine Filialen
36
bleibt Die Abhängigkeit bleibt Der Konzern Seine Filialen
Pumpspeicherkraftwerke in Norwegen Offshore Windparks in Nord- u. Ostsee Gaskraftwerke mit Erdgas aus Russland Der Konzern bleibt Desertec – Wüstenstrom aus Nordafrika Die Abhängigkeit bleibt Seine Filialen
37
bleibt Die Strukturen bleiben Die Abhängigkeit bleibt Der Konzern
Pumpspeicherkraftwerke in Norwegen Offshore Windparks in Nord- u. Ostsee Gaskraftwerke mit Erdgas aus Russland Der Konzern bleibt Desertec – Wüstenstrom aus Nordafrika Die Strukturen bleiben Die Abhängigkeit bleibt Seine Filialen bleiben
38
bleibt Die Strukturen bleiben Die Abhängigkeit bleibt Der Konzern
Pumpspeicherkraftwerke in Norwegen Offshore Windparks in Nord- u. Ostsee Gaskraftwerke mit Erdgas aus Russland Der Konzern bleibt Desertec – Wüstenstrom aus Nordafrika Die Strukturen bleiben Die Abhängigkeit bleibt Seine Filialen bleiben
39
Solarstrom I wird mittels Sonnenenergie durch das Niederspannungsnetz mit dem Widerstand R getrieben. Dazu gehört eine treibende Spannungsdifferenz Ud Ud = I * R (Ohmsches Gesetz) I 230 Volt Rückblende Ud = I * R Wie verkleinert man Ud?
40
Wie verkleinert man Ud? Man verkleinert I (Speicherbau)
Variante Netzausbau I 230 Volt Wie verkleinert man Ud? Ud = I * R Man verkleinert I (Speicherbau)
41
Strom I Ohne Speicherung I max 00:00 Uhr 7:00 Uhr 19:00 Uhr 24:00 Uhr In den Mittagsstunden ist der Solarstrom besonders hoch. Nachts liefern die Solarmodule überhaupt keinen Strom
42
Strom I Ohne Speicherung I max 00:00 Uhr 7:00 Uhr 19:00 Uhr 24:00 Uhr In den Mittagsstunden ist der Solarstrom besonders hoch. Nachts liefern die Solarmodule überhaupt keinen Strom Lösungsansatz: Man verteilt den Solarstrom gleichmäßig auf den ganzen Tag
43
Strom I Ohne Speicherung I max 00:00 Uhr 7:00 Uhr 19:00 Uhr 24:00 Uhr Mit Speicherung Strom I I max 00:00 Uhr 24:00 Uhr
44
Um Leitungen zu sparen, Stromspeicher in der Nähe der Solaranlagen z.B. im Keller
45
Wir setzen auf Unabhängigkeit von den Konzernen
Selbstversorgungs-fähige Solaranlagen, Windanlagen, Kurzzeitspeicher, Langzeitspeicher
