Umweltorientierte Datenerfassung für Beschaffer

Präsentation zum Thema: "Umweltorientierte Datenerfassung für Beschaffer"—  Präsentation transkript:

1 Umweltorientierte Datenerfassung für Beschaffer
Nachwachsende Rohstoffe und ihre Rolle in der Zertifizierung Dipl. Ing. Architekt Holger König, i. V. Wolfgang Mandl,

2 Wolfgang Mandl sirAdos – Redaktionsleitung, WEKA MEDIA GmbH & Co KG.
sirAdos-LEGOE Wolfgang Mandl sirAdos – Redaktionsleitung, WEKA MEDIA GmbH & Co KG. Herausgeber und Autor Baudaten – Bauelemente, Ausschreibungstexte Baukostenatlas – Neubau/BIB, Wohnungsbau Bauberater, Bauzentrum München aktives WTA-Mitglied Mitarbeiter in IFC-AG Mengenermittlung Wolfgang Mandl, sirados-Redaktionsleitung und Herausgeber, Autor der Baukostenatlanten Neubau Wohnungsbau und Altbau, Bauberater im Bauzentrum München für Baukonsten. © P.I.B. GmbH - Wolfgang Mandl

3 Ornigramm sirAdos Baudaten Holger König, LEGEP GmbH
Kostenplanung n. DIN 276 Lebenszykulskosten n EnEV-Berechnungen und Nachweise Ökobilanzen mit Ökobau.dat und Ecoinventdaten SOFTWARE Wolfgang Mandl, WEKA GmbH & CoKG Bauelemente für alle Planungsphasen Ausschreibungstexte mit aktuellen Baupreisen Holger König, LEGEP GmbH Bauphyiskalische Daten Ökologiedaten sirAdos Baudaten

4 Das Nachhaltigkeitsdreieck
Gesundheit Nachhaltigkeit Ökologie Ökologie Funktionalität, Technik

5 Das Nachhaltigkeitsdreieck - Transparenz
Gesundheit Reach – Inhaltsstoffe vollständige Deklaration Nachhaltigkeit Kosten – Lebenszykluskosten, LCC Ökologie – EPD – Lebenszyklusanalyse, LCA Funktionalität, Technik

6 Materialebene Inhaltsstoffe
CMR-Stoffe Stoffe mit cancerogener (krebserzeugender), mutagener ( erbgutverändernder) oder reproduktionstoxischer (fruchtschädigender) Wirkung Herstellung Transport Abfall Ökologie-Werte/LCA CO2-Wert SO2-Wert Ozonzerstörung Primärenergie Material Materialkosten Gewicht Wert

7 Konstruktionsebene Ausgasung Gefahrstoffe Ausführungskosten
Folgekosten (Reinigung, Wartung, Instandsetzung, Abbruch) LCA-Werte Konstruktion CO2-Wert SO2-Wert Ozonzerstörung Primärenergie Konstruktion 1/R-Wert(U-Wert)

8 Gebäudeebene Behaglichkeit Komfort Gebäude Baukosten Betriebskosten
Unterhaltskosten Beseitigungskosten Gebäude LCA-Gebäude CO2-Wert SO2-Wert Ozonzerstörung Primärenergie Energiebedarf

9 Ökologie und Gesundheit
Gesundheit, Komfort Ökologie, Umwelt Luft Wasser Biotop Boden Gestein

10 Zertifizierungssysteme BNB - DGNB

11 Kriteriengruppen und Gebäudequalitäten
Ökologische Qualität 22,5% Ökonomische Qualität 22,5% Soziokulturelle und funktionale Qualität 22,5% Technische Qualität 22,5% Prozessqualität 10% Standortqualität Quelle: LKL-Auditorenteam

12 Quelle: LKL-Auditorenteam
sirAdos-LEGOE Kriteriengruppe: Ökologische Qualität Ökologische Qualität Wirkungen auf globale und lokale Umwelt 1 Treibhauspotential (GWP) 2 Ozonschichtzerstörungspotential (ODP) 3 Ozonbildungspotential (POCP) 4 Versauerungspotential (AP) 5 Überdüngungspotential (EUT) 6 Risiken für lokale Umwelt 7 Sonstige Wirkungen auf die lokale Umwelt 8 Sonstige Wirkungen auf die globale Umwelt 9 Mikroklima Ressourcen-inanspruch- nahme und Abfall-aufkommen 10 Primärenergiebedarf nicht erneuerbar (PEne) 11 Primärenergiebedarf erneuerbar (PEe) 12 Sonstiger Verbrauch nicht erneuerbarer Ressourcen 13 Abfall nach Abfallkategorien 14 Frischwasserverbrauch Nutzungsphase 15 Flächeninanspruchnahme Quelle: LKL-Auditorenteam © P.I.B. GmbH - Wolfgang Mandl

13 Quelle: LKL-Auditorenteam
sirAdos-LEGOE Kriteriengruppe: Ökobilanz nach ISO 14040 Ökologische Qualität Wirkungen auf globale und lokale Umwelt 1 Treibhauspotential (GWP) 2 Ozonschichtzerstörungspotential (ODP) 3 Ozonbildungspotential (POCP) 4 Versauerungspotential (AP) 5 Überdüngungspotential (EUT) 6 Risiken für lokale Umwelt 7 Sonstige Wirkungen auf die lokale Umwelt 8 Sonstige Wirkungen auf die globale Umwelt 9 Mikroklima Ressourcen-inanspruch- nahme und Abfall-aufkommen 10 Primärenergiebedarf nicht erneuerbar (PEne) 11 Primärenergiebedarf erneuerbar (PEe) 12 Sonstiger Verbrauch nicht erneuerbarer Ressourcen 13 Abfall nach Abfallkategorien 14 Frischwasserverbrauch Nutzungsphase 15 Flächeninanspruchnahme Quelle: LKL-Auditorenteam © P.I.B. GmbH - Wolfgang Mandl

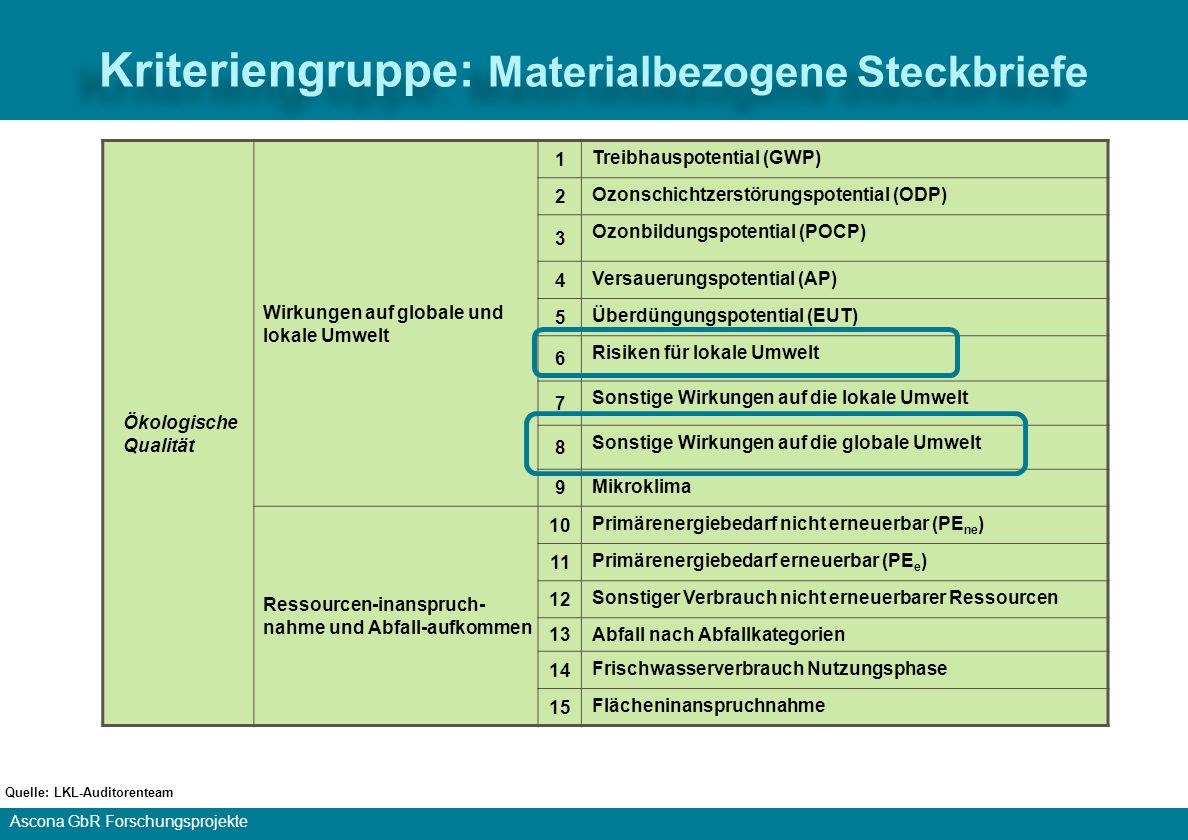

14 Quelle: LKL-Auditorenteam
sirAdos-LEGOE Kriteriengruppe: Materialbezogene Steckbriefe Ökologische Qualität Wirkungen auf globale und lokale Umwelt 1 Treibhauspotential (GWP) 2 Ozonschichtzerstörungspotential (ODP) 3 Ozonbildungspotential (POCP) 4 Versauerungspotential (AP) 5 Überdüngungspotential (EUT) 6 Risiken für lokale Umwelt 7 Sonstige Wirkungen auf die lokale Umwelt 8 Sonstige Wirkungen auf die globale Umwelt 9 Mikroklima Ressourcen-inanspruch- nahme und Abfall-aufkommen 10 Primärenergiebedarf nicht erneuerbar (PEne) 11 Primärenergiebedarf erneuerbar (PEe) 12 Sonstiger Verbrauch nicht erneuerbarer Ressourcen 13 Abfall nach Abfallkategorien 14 Frischwasserverbrauch Nutzungsphase 15 Flächeninanspruchnahme Quelle: LKL-Auditorenteam © P.I.B. GmbH - Wolfgang Mandl

15 Der Energie- und Stoffweg – vom Rohstoff zum Gebäude, über Nutzung bis zum Rückbau
Lebenszyklus, Produkt Zeit, a Lebenszyklus, Gebäude

16 Kreislauf von Bauprodukten - Risiken Umwelt
Risiken durch Herstellungsprozess Risiken durch Transport Risiken durch Einbau Risiken durch Recycling Risiken durch Ausschwemmung Risiken durch Entsorgung 3.4-3

17 Betrachtungsraum und Phase

18 Forderung für Bauprodukte
sirAdos-LEGOE Lebenszyklusbetrachtung - Bilanzraum Forderung für Bauprodukte Von der Wiege bis zur Bahre From cradle to grave Von der Wiege bis zum Werktor From cradle to grate © P.I.B. GmbH - Wolfgang Mandl

19 Life Cycle Assessment in ISO 14040 und -44
Definition des Ziels und Systemgrenze Goal and scope definition Interpretation Life Cycle Interpretation Inventaranalyse Life Cycle Inventory –LCI Bewertung der Umwelteinträge Life Cycle Impact Assessment – LCIA

20 Definition des Gegenstandes und des Betrachtungsraums der LCA : Produktion von 1 t Ziegelsteine
Bis Werk- tor aufgel. Von der Wiege Definition des Gegenstandes und des Bilanzraums Inventaranalyse LCI Bewertung des Umwelteintrags LCIA Interpretation

21 Inventaranalyse LCI, Produktionsphase
Flussdiagramm mit allen Elementen des Produktionsaufwands Von der Wiege Definition des Gegenstandes und des Bilanzraums Inventaranalyse- LCI Bewertung des Umwelteintrags, LCIA Interpretation Bestimmung und Quantifitzierung der Eingangs- und Ausgangsstoffe und -energien, für die Produktion von 1 t Ziegelsteine Lavorazione X INPUT Quantità OUTPUT Quantità Materiale A kg Materiale B kg Vettore di energia A.. Vettore di energia B.. Prodotto kg Emissioni in aria kg Emissioni in acqua kg Emissioni nel terreno kg Coprodotto kg Sottoprodotto kg Bis Werk- tor aufgel.

22 Produktionsweg Holz – Holzwerkstoffe
als Basis für die Ökobilanz

23 Treibhauspotenzial (Global Warming Potential, GWP) Potentieller Beitrag eines Stoffes zur Erwärmung der bodennahen Luftschichten Bildquelle: Kreißig,J.; Kümmel , J.: Baustoff-Ökobilanzen. Wirkungsabschätzung und Auswertung in der Steine-Erden-Industrie. Hrsg. Bundesverband Baustoffe Steine + Erden e.V in: Albrecht, S. u.a.: ÖkoPot -Ökologische Potenziale durch Holznutzung gezielt fördern. Abschlussbericht zum BMBF-Projekt FKZ , Stuttgart, 2008

24 Ozonschichtzerstörungspotenzial
Abbau der stratosphärischen Ozonschicht Bildquelle: Kreißig,J.; Kümmel , J.: Baustoff-Ökobilanzen. Wirkungsabschätzung und Auswertung in der Steine-Erden-Industrie. Hrsg. Bundesverband Baustoffe Steine + Erden e.V in: Albrecht, S. u.a.: ÖkoPot -Ökologische Potenziale durch Holznutzung gezielt fördern. Abschlussbericht zum BMBF-Projekt FKZ , Stuttgart, 2008

25 Ozonbildungspotenzial
Photochemische Oxidantienbildung - Photosmog: Bildung von bodennahem Ozon Bildquelle: Kreißig,J.; Kümmel , J.: Baustoff-Ökobilanzen. Wirkungsabschätzung und Auswertung in der Steine-Erden-Industrie. Hrsg. Bundesverband Baustoffe Steine + Erden e.V in: Albrecht, S. u.a.: ÖkoPot -Ökologische Potenziale durch Holznutzung gezielt fördern. Abschlussbericht zum BMBF-Projekt FKZ , Stuttgart, 2008

26 Versauerungspotenzial (Acidification Potential, AP)
Bildquelle: Kreißig,J.; Kümmel , J.: Baustoff-Ökobilanzen. Wirkungsabschätzung und Auswertung in der Steine-Erden-Industrie. Hrsg. Bundesverband Baustoffe Steine + Erden e.V in: Albrecht, S. u.a.: ÖkoPot -Ökologische Potenziale durch Holznutzung gezielt fördern. Abschlussbericht zum BMBF-Projekt FKZ , Stuttgart, 2008

27 Überdüngungspotenzial Eutrophierungspotential - EP
(Nutrification Potential NP) Bildquelle: Kreißig,J.; Kümmel , J.: Baustoff-Ökobilanzen. Wirkungsabschätzung und Auswertung in der Steine-Erden-Industrie. Hrsg. Bundesverband Baustoffe Steine + Erden e.V in: Albrecht, S. u.a.: ÖkoPot -Ökologische Potenziale durch Holznutzung gezielt fördern. Abschlussbericht zum BMBF-Projekt FKZ , Stuttgart, 2008

28 Aktivitäten und Informationsquellen
sirAdos-LEGOE Aktivitäten und Informationsquellen 28 © P.I.B. GmbH - Wolfgang Mandl 28

29 Datenquelle: ökobau.dat – Dauerhaftigkeitsliste
Schulung BNB-System Ökozentrum NRW, Beckmann

30 Datenquelle: Wecobis Schulung BNB-System Ökozentrum NRW, Beckmann

31 Datenquelle: www.wecobis.de
Schulung BNB-System Ökozentrum NRW, Beckmann

32 Datenquelle: IBU nationaler Programmhalter für EPD
Angaben zu Risikostoffen nur selten vorhanden Schulung BNB-System Ökozentrum NRW, Beckmann

33 Datenquelle: Blauer Engel Beispiel Qualitätsstufe ½ VOC-Emissionen
Schulung BNB-System Ökozentrum NRW, Beckmann

34 Infoseiten der Fachagentur nachwachsende Rohstoffe

35 Aufbauprozess nachwachsender Rohstoffe

36 Vom CO2 zu C O2 CO2 C C Produkt-herstellung Nutzung des Produktes
Rohstoff

37 Waldprodukte und Lebenszyklus
Recycling Kompostierung oder biolog. Abbau Energetische Nutzung Rohstoff Ende des Nutzungs- zyklus Produkt-herstellung Nutzung des Produktes Rohstoff Deponie

38 Nicht erneuerbare Ressourcen
Preis, € Öl, Erdgas, Metalle Reserven Zeit, a Entnahme Bauprodukte, Betrieb

39 Erneuerbare Ressourcen
Holz Kohlenstoffspeicher Wald Wachstum Zeit, a Entnahme Kohlenstoffspeicher Holzprodukt (gebundener Kohlenstoff bis Lebensdauerende

40 Arbeitsweise BOTTOM-UP
Material Bauprodukt Element Gebäude

41 LCC - Baukonstruktion ohne Betrieb
2056 2041 2026 © Wolfgang Mandl

42 LCC - Kostenverursacher 2056
© Wolfgang Mandl

43 LCC - Bauteilvergleich Außenwände
© Wolfgang Mandl

44 Projektvergleich, Ökonomie
© Wolfgang Mandl

45 Wirtschaftlichkeit sirAdos-LEGOE © P.I.B. GmbH - Wolfgang Mandl
Die Frage „Was rechnet sich wann“ lässt sich dann schnell darlegen und der ökonomische Sinn einer anderen Planung, ggf. als Mehrinvestition, belegen. © Wolfgang Mandl © P.I.B. GmbH - Wolfgang Mandl

46 Projektvergleich, Ökologie
© Wolfgang Mandl

47 Planerdaten Konstruktions-Elemente mit Ökobilanzdaten
Datenbank: Ökobilanzmodule Sachbilanz Input/Output Material und Energie Wirkungs-bilanz Generisch Spezifisch LCA: CO2-äq., SO2-äq., PEI /m²

48 Elementevergleich Fenster mit Verglasung, 0,5-2 m², Ug=1,1 W/m²xK
Kosten €/m² €/mq 700,00 600,00 500,00 400,00 300,00 200,00 100,00 0,00 Holzrahmen PVC Holz-Alu Aluminium Fonte dati: catalogo SIRADOS-LEGEP

49 Ökobilanz – vier Fensterkonstruktionen
BEST-WERTE Umweltbelastung von vier Fensterbauteilen Phase: Herstellung Holzkonstruktion (rot), Kunststoffkonstruktion (türkis),Holz-Aluminiumkonstruktion (orange), Aluminiumkonstruktion (gelb) Phase: Instandsetzung (blau), Entsorgung (braun)

50 MFH-Steildach-3Ge-DG-ohne Keller
MFH, 2 Spänner, 7 WE

51 MFH - Varianten Energie und Material
Reales Gebäude Zertifizierung Geringer Aufwand für die Herstellung, Instandsetzung und Entsorgung

52 Erweiterungsbau der FNR

53 Untersuchung Deckenkonstruktion
KG 350 Deckenkonstruktionen EG: Massivdecke mit Bauteilaktivierung OG und Treppenhauspodeste : Schwimmender Estrich mit Heizung/Kühlung Brettstapeldecken Unterzüge und Stützen: BSH Abgehängte Holzlamellendecke für Installation und Schallschutz

54 Ökobilanz in LEGEP

55 Quelle: matrix architektur Rostock
Gebäudesimulation Quelle: matrix architektur Rostock

56 Realisiertes Gebäude Quelle: broschüreFNR

57 Mengen nachwachsender Rohstoffe
i.V. Wolfgang Mandl,

58 Lebenszyklus und Gebäude
Holger König Niklaus Kohler Johannes Kreißig Thomas Lützkendorf Lebenszyklusanalyse in der Gebäudeplanung Detail-Verlag ISBN

59 Legep LEGEP - Lebenszyklusgebäudeplanung
Integrale Programmsoftware und Datenbank Kostenplanung Wärme und Energieberechnung Wirtschaftlichkeit Lebenszykluskosten Ökobilanz

60 Lebenszyklus Gebäude Planung
Ein Werkzeug für die integrierte Lebenszyklusanalyse gefördert von: Dipl. Ing. Architekt Holger König
