1 ENOVIA SmarTeam Portfolio

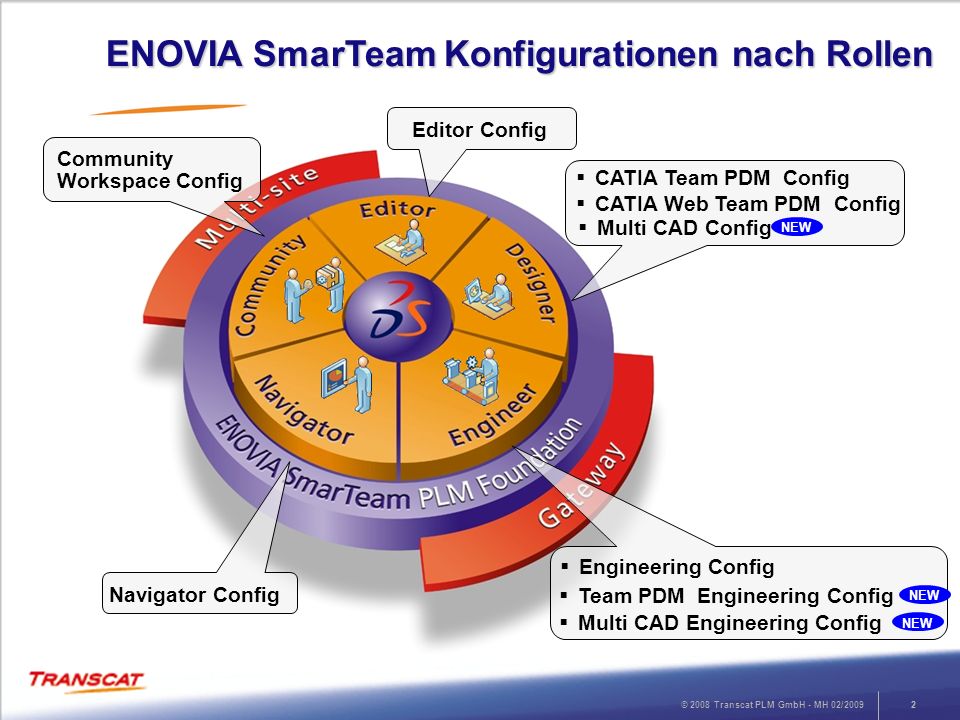

2 © 2008 Transcat PLM GmbH - MH 02/ ENOVIA SmarTeam Konfigurationen nach Rollen Editor Config CATIA Team PDM Config CATIA Web Team PDM Config Multi CAD Config NEW Community Workspace Config Engineering Config Team PDM Engineering Config Multi CAD Engineering Config NEW Navigator Config

3 © 2008 Transcat PLM GmbH - MH 02/ Editor BOM Navigator Community Workspace Cross-user Options: Workflow Program Management Regulatory Compliance CATIA Integration CATIA Web Integration SolidWorks Integration SE Integration AC Integration IN Integration Multi CAD Integration CATIA Supplier Relational Design Exchange NEW ENOVIA SmarTeam Produkte nach Rollen

4 © 2008 Transcat PLM GmbH - MH 02/20094 ENOVIA SmarTeam-Editor Dokumenten-Management intuitive Suchmechanismen Erweiterung der Informationen: vordefinierte und angepasste Attribute integrierte Betrachter für Dokumente Produkt-Struktur-Management Darstellung der hierarchischen Links Verw. von logischen Links, z. B. zwischen Dokumenten und Projekten Änderungswesen automatische Versionierung mit Historie Versions- und Änderungsindizes ermöglicht die gesicherte Team- Arbeit durch die Sicherstellung von verlässlichen Versionen während des gesamten Entwicklungszyklus

5 © 2008 Transcat PLM GmbH - MH 02/20095 ENOVIA SmarTeam-Web Editor ausgelagerter ENOVIA SmarTeam-Client Zugriff auf das zentrale Datenmodell Editor Viewing Access Check Out / Edit / Check In Workflows …

6 © 2008 Transcat PLM GmbH - MH 02/20096 ENOVIA SmarTeam-Viewer* direkt in das UI integriert Funktionalität: Messungen Schnitte Anmerkungen … Unterstützung für über 450 Formate Updates durch ENOVIA SmarTeam- Service Packs *Die integrierten Viewer beinhaltet die neusten Viewing Technologien von Cimmetry Systems 19.1, Dassault Systemes 3D PLM V5R18, und SolidWorks eDrawings 2007

7 © 2008 Transcat PLM GmbH - MH 02/20097 ENOVIA SmarTeam CAD-Integrationen

8 © 2008 Transcat PLM GmbH - MH 02/20098 ENOVIA SmarTeam-BOM BOM Erstellen von Stücklisten aus ENOVIA SmarTeam (XML based) Briefcasing und Versand Synchronisation BOM Editor Einsehen von Stücklisten: Listen, angehängte Dokumente Ändern von Stücklisten: Löschen, Ändern und Hinzufügen von Positionen Konfigurations-Management: Baselines Steuerung über Gültigkeiten

9 © 2008 Transcat PLM GmbH - MH 02/20099 ENOVIA SmarTeam Community Workspace projektbezogene Engineering Communities Realtime-Zugriff auf das zentrale Datenmodell Zugewiesene Datenteilmengen BOMs Workflows

10 © 2008 Transcat PLM GmbH - MH 02/ Microsoft Project-Integration bi-direktionaler Datenaustausch (Work Object, Ressourcen …) Integration in die Microsoft Project-Menüs Jedes Objekt steht im Bezug zu einem Projekt. Zugriffsrechte basieren auf der Rolle in den Projekten.

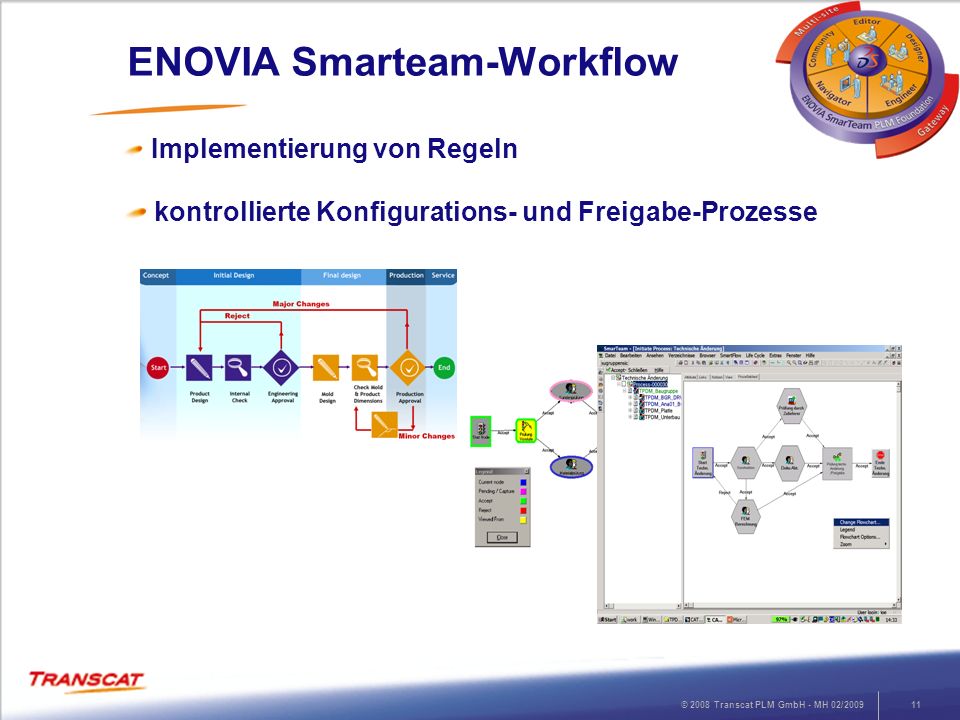

11 © 2008 Transcat PLM GmbH - MH 02/ Implementierung von Regeln kontrollierte Konfigurations- und Freigabe-Prozesse ENOVIA Smarteam-Workflow

12 © 2008 Transcat PLM GmbH - MH 02/ ENOVIA SmarTeam-MultiSite MultiSite sicher an allen Standorten

13 © 2008 Transcat PLM GmbH - MH 02/ ENOVIA SmarTeam-Gateway ENOVIA SmarTeam-Gateway bietet Kopplungsmöglichkeiten über eine Middleware Infrastruktur, bspw. über IBM WebSphere Business Integration (WBI) oder Microsoft BizTalk Server. Standard-Lösung skalierbar eröffnet die Möglichkeit, weitere Kopplungen der EAI Plattform zu nutzen. bi-direktionaler Datenaustausch Standard-Adapter für ERP- Lösungen (SAP) vorhanden flexibel an Kunden-Situationen anpassbar

14 ENOVIA SmarTeam Technische Informationen

15 © 2008 Transcat PLM GmbH - MH 02/ Technische Informationen Architektur Dokument Lifecycle

16 © 2008 Transcat PLM GmbH - MH 02/ ENOVIA SmarTeam Flexibilität und Offenheit Development suite und visual components Flexible, dynamische Konfiguration und Administration Offene Plattform für einfache Anpassung COM+DCOMSOAPJAVAOLEActiveX JavaBeansXMLHTMLHTTP System Infrastructure

17 © 2008 Transcat PLM GmbH - MH 02/ © Dassault Systèmes, All Rights Reserved.

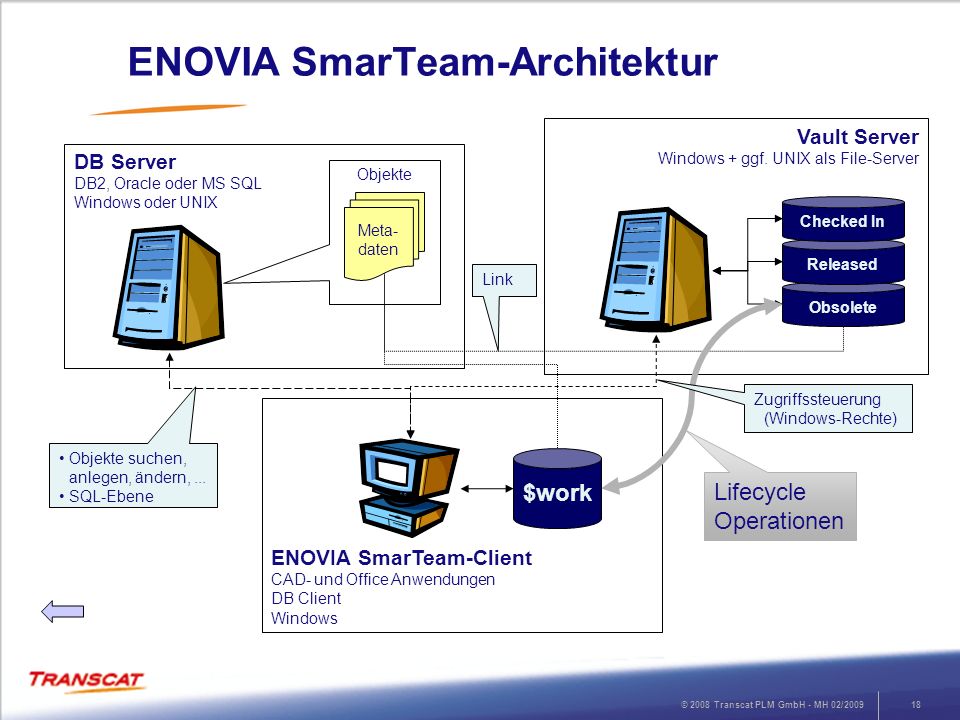

18 © 2008 Transcat PLM GmbH - MH 02/ ENOVIA SmarTeam-Client CAD- und Office Anwendungen DB Client Windows DB Server DB2, Oracle oder MS SQL Windows oder UNIX Vault Server Windows + ggf. UNIX als File-Server ENOVIA SmarTeam-Architektur Objekte suchen, anlegen, ändern,... SQL-Ebene Objekte Meta- daten Obsolete Link Released Checked In Zugriffssteuerung (Windows-Rechte) Lifecycle Operationen $work

19 © 2008 Transcat PLM GmbH - MH 02/ Dokument-Lifecycle in ENOVIA SmarTeam: Icons Neu Neu Neues Objekt, noch ohne Lifecycle Neues Objekt eines anderen Anwenders Neues Objekt, noch ohne Lifecycle, eines anderen Anwenders Ausgecheck t Ausgecheckt Objekt ist gesperrt und unter Bearbeitung Durch anderen Anwender ausgecheckt Objekt ist gesperrt und unter Bearbeitung durch and. Anw. Eingecheckt Eingecheckt Gesicherter, nicht gesperrter Stand Eingecheckt, nicht der letzte Stand Gesicherter, nicht gesperrter Stand, nicht der aktuellste Stand Freigegeben Freigegeben Freigegebener Stand Freigegeben, nicht der letzte Stand Freigegebener Stand, aber neuere Version existiert Ungültig Ungültig Objekt kann nicht mehr neu verwendet werden Neuere Version vorhanden In Verwendung durch anderen Anwender Allgemein

20 © 2008 Transcat PLM GmbH - MH 02/ ENOVIA SmarTeam Meta-Daten sind für alle sichtbar. Vault Server Dateien sind greifbar für alle Anwender, zumindest zum Betrachten. Lokale HDD (work) Dateien sind nur für den Bearbeiter zugreifbar Idee (Sketch) Eingecheckt Neu Ausgecheckt Freigegeben Ungültig/ Archiviert Dokument-Lifecycle in ENOVIA SmarTeam: Datenfluss Ermöglicht verlässliche Versionen während des gesamten konstruktiven Prozesses, einschließlich geometrischer Links (Part zu Drawing, MML)!

21 © 2008 Transcat PLM GmbH - MH 02/ Lifecycle-Szenario RevStatusInteraktionID Work ReleasedObsoleteChecked In

22 © 2008 Transcat PLM GmbH - MH 02/ Lifecycle-Szenario RevStatusInteraktion a.oNew Save ID CATPRT-0011 Work ReleasedObsoleteChecked In CATPRT0011.CATPart

23 © 2008 Transcat PLM GmbH - MH 02/ Lifecycle-Szenario RevStatusInteraktion a.oNewSave ID CATPRT-0011 a.oChecked In Check In CATPRT-0011 Work ReleasedObsoleteChecked In CATPRT0011.CATPart

24 © 2008 Transcat PLM GmbH - MH 02/ Lifecycle-Szenario RevStatusInteraktion a.oNewSave ID CATPRT-0011 a.oChecked InCheck InCATPRT-0011 a.1Checked Out Edit CATPRT-0011 Work ReleasedObsoleteChecked In CATPRT0011.CATPart

25 © 2008 Transcat PLM GmbH - MH 02/ Lifecycle-Szenario RevStatusInteraktion a.oNewSave ID CATPRT-0011 a.oChecked InCheck InCATPRT-0011 a.1Checked OutEditCATPRT-0011 a.1Checked In Check In CATPRT-0011 Work ReleasedObsoleteChecked In CATPRT0011.CATPart CATPRT0011_4711.CATPart

26 © 2008 Transcat PLM GmbH - MH 02/ Lifecycle-Szenario RevStatusInteraktion a.oNewSave ID CATPRT-0011 a.oChecked InCheck InCATPRT-0011 a.1Checked OutEditCATPRT-0011 a.1Checked InCheck InCATPRT-0011 a.2Checked Out Edit CATPRT-0011 Work ReleasedObsoleteChecked In CATPRT0011.CATPart CATPRT0011_4711.CATPart

27 © 2008 Transcat PLM GmbH - MH 02/ Lifecycle-Szenario RevStatusInteraktion a.oNewSave ID CATPRT-0011 a.oChecked InCheck InCATPRT-0011 a.1Checked OutEditCATPRT-0011 a.1Checked InCheck InCATPRT-0011 a.2Checked OutEditCATPRT-0011 a.2Checked In Check In CATPRT-0011 Work ReleasedObsoleteChecked In CATPRT0011.CATPart CATPRT0011_4711.CATPart CATPRT0011_0815.CATPart

28 © 2008 Transcat PLM GmbH - MH 02/ Lifecycle-Szenario RevStatusInteraktion a.oNewSave ID CATPRT-0011 a.oChecked InCheck InCATPRT-0011 a.1Checked OutEditCATPRT-0011 a.1Checked InCheck InCATPRT-0011 a.2Checked OutEditCATPRT-0011 a.2Checked InCheck InCATPRT-0011 aReleasedCATPRT-0011 Work ReleasedObsoleteChecked In CATPRT0011.CATPart CATPRT0011_4711.CATPart CATPRT0011_0815.CATPart Release

29 © 2008 Transcat PLM GmbH - MH 02/ Lifecycle-Szenario RevStatusInteraktion a.oNewSave ID CATPRT-0011 a.oChecked InCheck InCATPRT-0011 a.1Checked OutEditCATPRT-0011 a.1Checked InCheck InCATPRT-0011 a.2Checked OutEditCATPRT-0011 a.2Checked InCheck InCATPRT-0011 aReleasedReleaseCATPRT-0011 b.0Checked OutCATPRT-0011 Work ReleasedObsolete Checked In CATPRT0011.CATPart CATPRT0011_4711.CATPart CATPRT0011_0815.CATPart New Release

30 © 2008 Transcat PLM GmbH - MH 02/ Lifecycle-Szenario RevStatusInteraktion a.oNewSave ID CATPRT-0011 a.oChecked InCheck InCATPRT-0011 a.1Checked OutEditCATPRT-0011 a.1Checked InCheck InCATPRT-0011 a.2Checked OutEditCATPRT-0011 a.2Checked InCheck InCATPRT-0011 aReleasedReleaseCATPRT-0011 b.0Checked OutNew ReleaseCATPRT-0011 Work ReleasedObsoleteChecked In CATPRT0011.CATPart CATPRT0011_4711.CATPart CATPRT0011_0815.CATPart Im Work Bereich wird immer derselbe Dateiname verwendet. CAD Links bleiben somit erhalten.

31 © 2008 Transcat PLM GmbH - MH 02/ Vielen Dank
