1 bizhub 361/421/501 Kundenpräsentation

2 bizhub 361/421/501 Ausgestattet mit allen Kompetenzen bizhub 501

3 Spezifikationen und Konfiguration
bizhub 361/421/501 Spezifikationen und Konfiguration

4 Spezifikationen Systeminformationen Laser-System
Simitri Polymerisationstoner bizhub Systemplattform & Emperon Standardfunktionen Kopieren Scannen Optionale Funktionen Drucken Faxen Boxfunktion

5 Spezifikationen Druck-/Kopiergeschwindigkeit / A4
bizhub Seiten/Min. bizhub Seiten/Min. bizhub Seiten/Min. Druck-/Kopiergeschwindigkeit / A3 bizhub Seiten/Min. bizhub Seiten/Min. bizhub Seiten/Min. Duplexgeschwindigkeit bizhub % bizhub % bizhub %

6 Spezifikationen Scangeschwindigkeit A4 (300dpi)
bizhub Originale/Min. bizhub Originale/Min. bizhub Originale/Min. Scangeschwindigkeit A4 (600dpi) bizhub Originale/Min. bizhub Originale/Min. bizhub Originale/Min.

7 Spezifikationen Erste Kopie nach bizhub 361 3,6 Sekunden
Aufwärmzeit bizhub Sekunden bizhub Sekunden bizhub Sekunden Auflösung Kopie/Scan/Fax 600 x 600 dpi Druck x 600 dpi 256 Graustufen

8 Spezifikationen Speicher 1 GB Systemspeicher
max. 2 GB (nur für i-Option) 60 GB Festplatte opt. Papierkapazität 2 x 500 Blatt Papierkassetten 1 x 150 Blatt Stapelblatteinzug max Blatt Papiergewicht / Papierformat DIN A6 – DIN A3, benutzerdefinierte Formate 60 – 105 g/m² aus allen Papierkassetten g/m² aus Stapelblatteinzug

9 Spezifikationen Controller Emperon Version 4.0 CPU Celeron @ 600 MHz
32 Bit Prozessor PCL 5e/6 PostScript 3 10/100/1000 Base–T Ethernet Highspeed USB 2.0 opt. IPv6 & IPsec Unterstützung Windows 2000 (Server)/XP (32/64 Bit) 2003 Server/Windows Vista (32/64 Bit) Windows Vista DPWS Unterstützung Macintosh 9.x/10.x Citrix Metaframe Unix/Linux/Citrix

10 Medienverarbeitung Originaleinzug (Standard) 80 Originale A5 – A3
Kassette (Standard) 2 x 500 Blatt g/m² Stapelblatteinzug (Standard) max. 150 Blatt A5 - A3 g/m²

11 Medienverarbeitung Kassette PC-206 (Zubehör) 2 x 500 Blatt A5 – A3
g/m² Großraumkassette PC-407 (Zubehör) bis Blatt A4 Großraummagazin LU-203 (Zubehör) bis Blatt

12 Zubehöre FS-522 integrierter Finisher Ausgabekapazität Heftkapazität
max. 200 Blatt Blatt (bei DIN A4) Heftkapazität max. 50 Blatt Heft- und Falzeinheit SD-507 (für FS-522) 200 Blatt oder 20 Broschüren 2 – 15 Blatt

13 Zubehöre PU-501 Locheinheit (für FS-522) 60 – 160 g/m² 4-fach Lochung
OT Ausgabefach (für FS-522) max. 200 Blatt MT-502 Mailbin-Einheit (für FS-522) 4 Fächer für je 125 Blatt

14 Zubehöre FS-523 Heft- und Lochfinisher Ausgabekapazität Heftkapazität
max Blatt (bei DIN A4) Heftkapazität max. 50 Blatt 4-fach Lochung Relay Unit RU-507 wird zur Installation benötigt

15 Zubehöre JS-502 Zweifachablage Ausgabekapazität OT-504 Ausgabefach
max. 250 Blatt Blatt OT-504 Ausgabefach notwendig, falls kein Finisher installiert wird max. 100 Blatt

16 Zubehöre EK-703 USB 2.0 Schnittstelle WT-502 Arbeitsfläche
AU-101 Finger-Venen-Scanner HD-509 und WT-502 wird benötigt AU-201 Kontaktloser Kartenleser

17 Zubehöre IC-207 Druckcontroller PCL5e/6, PostScript 3
FK-502 Fax-Option Mounting-Kit MK-708 bereits installiert ML Faxleitung SC-505 Security Chip Verschlüsselung der Festplattendaten HD GB Festplatte notwendig für Scan-to-HDD, XPS-Scan, i-Option (ab Dezember 2008), Benutzerauthentifizierung, i-Fax, IP-Fax, Right Fax

18 Ausgabevolumen Volumen bizhub 361 Empf. 12.500 max. 125.000 Seiten
Lifetime bizhub Mio. bizhub Mio. bizhub Mio. Lifetime Toner Seiten Lifetime Trommel/Entwickler Seiten

19 Spezifikationen Abmessungen (BxTxH) 677 x 708 x 1.150 mm Gewicht 97 kg
Prüfzeichen Neuer Energy Star Neuer Blauer Engel (verfügbar Anfang Juli 2008) PTS Zertifikat (verfügbar Mitte Juni 2008) RoHS

20 Highlights und Funktionalitäten
bizhub 361/421/501 Highlights und Funktionalitäten

21 Bedienerfreundlichkeit
Farbdisplay Vorschau von Kopier-, Druck, Scan- und Faxdateien 8.5 Zoll 640 x 400 dpi schwenk- und neigbar 2 Direktzugriffe Kopieren + Scannen/Faxen Für den schnellen Funktionszugriff Vergrößerte Tastatur Vergrößerung der Anzeige per Knopfdruck einfaches Eingeben von Texten, Passwörtern, usw.

22 Dokumentenserver & WebConnection
bizhub 361/421/501 Dokumentenserver & WebConnection

23 Dokumentenserver Anwenderboxen für Kopien, Drucke, Scans und Faxe
bis zu Anwenderboxen persönliche Boxen, Gruppen-Boxen, öffentliche Boxen – bei Bedarf mit Passwortschutz max. 200 Dokumente pro Box insgesamt max Seiten oder Dokumente Nutzen: jeder User kann in seiner persönlichen Box Daten speichern und auf Wunsch wieder abrufen die Dokumente liegen fertig gerippt und ausgeschossen auf der Festplatte vor -> Zeitersparnis in einer allgemein zugänglichen Box können ständig benötigte Dokumente und Formulare vorgehalten werden unterschiedliche Dateiformate können in der Box kombiniert werden

24 Dokumentenserver MFP-Display mit Miniaturansicht
von Kopier-, Druck, Scan- und Faxdateien in den Anwenderboxen für ein leichtes Finden von Dokumenten Vergrößerung des Vorschaubildes Boxtyp Druckbox für verschlüsselte PDF Dokumente Ermöglicht den Direktdruck von verschlüsselten PDF Dokumenten Eingabe des Passwortes über das Display des MFP

25 WebConnection WebConnection Design mit kompletter Boxfunktionalität
Download, Drucken, Senden, Verschieben und Löschen Direktdruck über WebConnection PDF, TIF, JPG, PS, PCL, TXT und XPS (mit HD-509) Nur ohne Authentifizierung

26 bizhub 361/421/501 Drucken & Kopieren

27 Drucken nahezu identische Druckertreiber für PCL und PS
Konica Minolta Uni-Driver

28 Drucken Bidirektionale Kommunikation der Papiereinstellungen
Die MFP-Einstellungen der Papierformate und der Grammaturen aller Magazine können bequem vom Druckertreiber aus abgerufen und übernommen werden.

29 Drucken Postermodus (nur PCL)
Ermöglicht Posterdruck (mehrseitige Vergrößerung) für 2x2,3x3 und 4x4 Erweiterter Overlaymodus (nur PCL) Auswahl der Overlayfunktion für 1.Seite, alle, gerade und ungerade

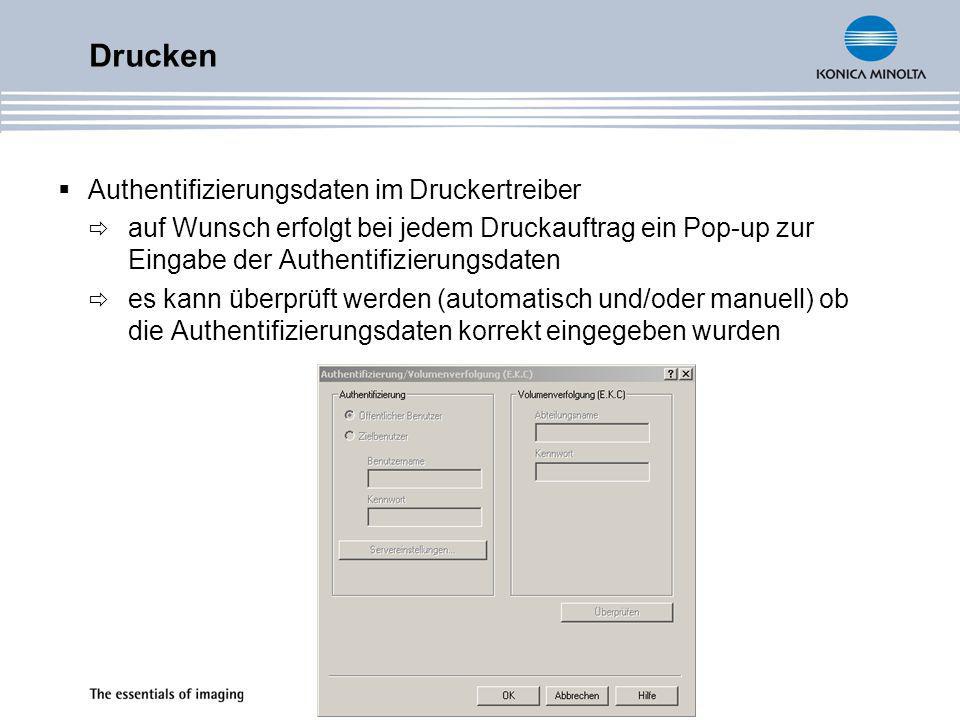

30 Drucken Authentifizierungsdaten im Druckertreiber
auf Wunsch erfolgt bei jedem Druckauftrag ein Pop-up zur Eingabe der Authentifizierungsdaten es kann überprüft werden (automatisch und/oder manuell) ob die Authentifizierungsdaten korrekt eingegeben wurden

31 Drucken Speichern benutzerdefinierter Papierformate Nur für PCL

32 Kopieren Bis zu 30 Kopierprogramme
unterstreicht die einfache Bedienung Speichern von Overlays Ermöglicht das Speichern und Verwenden von Overlays Overlay Original Ausdruck mit

33 bizhub 361/421/501 Scannen & Faxen

34 Scannen Scannen bis zu 70 Originale/Min. in S/W bei 300 dpi
Scan-to- , Scan-to-FTP, Scan-to-SMB, Scan-to-DPWS, Scan-to-USB, Scan-to-WebDAV Standard Scan-to-HDD und Netzwerk-TWAIN-Scan mit Zubehör PDF Single + Multipage, verschlüsseltes/passwortgeschütztes PDF TIF Single + Multipage bis zu Adressen (2.000 Adressen mit HD-509), 100 Gruppen, 400 Programme LDAP-Suche, Adressbuch, manuelle Eingabe

35 Faxen Fax - (Zubehör) Super G3-Fax (Zubehör) iFax, IP-Fax, SIP-Fax
dpi ultrafein Übertragungsgeschwindigkeit: bps Codierung (Kompression) - MH, MR, MMR, JBIG zweite Fax-Leitung optional alle gängigen Funktionen: vertraulicher Faxversand und –empfang, zeitversetztes Senden, Sendeabruf, u.v.m.

36 Scannen und Faxen Scannen und Faxen in einer Bedieneroberfläche kombiniert Kombination von Scan- und Faxadressen beim Senden möglich Einmal scannen – mehrfach senden Faxen Box für Faxe, die beim wiederholten Senden nicht übertragen werden konnten Auswahl ehemals genutzter Faxnummern (Jobhistorie) PC-Fax und Faxempfang parallel (verschiedene Faxnummern) 400 Jobprogramme (ähnlich den Scanprogrammen)

37 Sicherheit & Kostentransparenz
bizhub 361/421/501 Sicherheit & Kostentransparenz

38 Sicherheit Sicher ist sicher…
Datenüberschreibung, Passwortschutz, vertrauliches Drucken, Benutzerauthentifizierung, IP-Filter, u.v.m. erfüllt den Sicherheitsstandard ISO EAL3 Zertifizierung folgt

39 Sicherheit IPsec IKE (Internet Key Exchange) Protokollunterstützung
S/MIME Verschlüsselung von s Vom Ziel abhängige Zugangslevel Für alle im Adressbuch hinterlegten Ziele Level 0-5 Interne 3 3 Kunden 5 4 Headquarter

40 Authentifizierung - Funktionen
Systeme AU-101 Finger-Venenscanner AU-201 Kontaktloser Kartenleser Voraussetzung: Installation Festplatte HD-509 und Arbeitstisch WT-503 Funktionen Schnelle, bequeme und sichere Form der Authentifizierung Bequeme Funktionalität für den geschützten Druck

41 Authentifizierung - Funktionen
Authentifizierungssysteme werden im Markt für folgendes genutzt Zugangskontrolle zu Gebäuden und/oder Räumen Zugriffskontrolle zu Firmennetzwerken Benutzung von Verkaufsautomaten Parkplatznutzung Zugang zu Bürosystemen Anforderungen an die Authentifizierung Alle Zugänge mit nur einer Karte/ einem Finger Sicherer Zugang Muss öffentlichem und privatem Recht genügen

42 Authentifizierung - Methoden
Sprache IC Karte Bedienbarkeit Gesicht Venen Handfläche Fingerabdruck Auge Sicherheit

43 Authentifizierung – AU-101
Finger-Venenscanner AU-101 wird via USB über das USB Host Board angeschlossen Die Fingervenen werden durch Infrarotlicht gescannt Fingervenen sind biometrische Daten Sicherheit Das gescannte Abbild der Venenstruktur wird verschlüsselt Der Datentransfer zum MFP erfolgt ebenfalls verschlüsselt Das Venenabbild wird im MFP in eine Schablone umgewandelt Es ist unmöglich aus diesen Daten das Original wieder herzustellen Schablone wird im MFP gespeichert (MFP Schutz, SC-503, Festplattenstruktur) Die Schablone wird in der Authentifizierungsdatenbank gespeichert (Kontrolle durch Administrator) das Verfahren entspricht einem US- Standard: “US Government Biometric Verification Mode Protection Profile for Medium Robustness Environment Version1.0)

44 Authentifizierung – AU-101
Bildverschlüsselung und Speicherlöschung Übertragung verschlüsselter Daten Entschlüsselung Umwandelung vom Abbild zur Schablone Finger- Venen-Scanner USB Übertragung Speichern auf MFP Festplatte Authentifizierungs- server

45 Verwendung biometrischer Daten
Sämtliche persönliche und biometrische Daten müssen sicher und unzugänglich gespeichert werden Die Festplatte des MFP ist geschützt Serverdatenbank liegt in der Verantwortung des Kunden Nutzung biometrischen Daten zur Authentifizierung muss freiwillig sein Authentifizierung über Name und Passwort muss weiter zur Verfügung stehen Der Nutzung von biometrischen Daten muss durch den Betriebsrat, den Datenschutzbeauftragten, sowie dem Mitarbeiter zugestimmt werden.

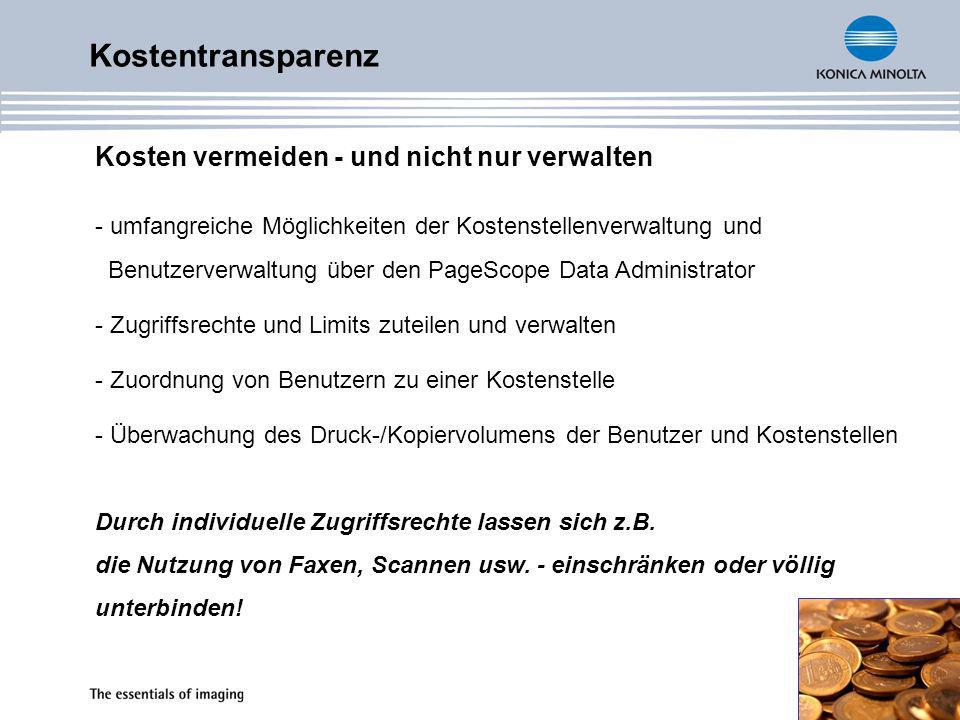

46 Kostentransparenz Kosten vermeiden - und nicht nur verwalten
umfangreiche Möglichkeiten der Kostenstellenverwaltung und Benutzerverwaltung über den PageScope Data Administrator Zugriffsrechte und Limits zuteilen und verwalten Zuordnung von Benutzern zu einer Kostenstelle Überwachung des Druck-/Kopiervolumens der Benutzer und Kostenstellen Durch individuelle Zugriffsrechte lassen sich z.B. die Nutzung von Faxen, Scannen usw. - einschränken oder völlig unterbinden!

47 bizhub 361/421/501 Ausgestattet mit allen Kompetenzen
