Bizhub C451/C550/C650 Einführung.

Präsentation zum Thema: "Bizhub C451/C550/C650 Einführung."—  Präsentation transkript:

1 bizhub C451/C550/C650 Einführung

2 bizhub C451/C550/C650 bizhub C451 bizhub C650 bizhub C550

3 Spezifikationen und Konfiguration
bizhub C451/C550/C650 Spezifikationen und Konfiguration

4 Spezifikationen Systeminformationen Laser-System
Vierfarben-Tandem-Einheit Simitri HD bizhub Systemplattform & Emperon Standardfunktionen Kopieren Drucken Scannen Boxfunktion Netzwerkfaxfunktionen Optionale Funktionen Faxen

5 Spezifikationen Druck-/Kopiergeschwindigkeit / A4
C451 S/W 45ppm Farbe 45ppm C550 S/W 55ppm Farbe 45ppm C650 S/W 65ppm Farbe 50ppm Druck-/Kopiergeschwindigkeit / A3 C451 S/W 23ppm Farbe 23ppm C550 S/W 28ppm Farbe 23ppm C650 S/W 32ppm Farbe 25ppm Duplexgeschwindigkeit A4 / A3 C451/C550/C %

6 Spezifikationen Druck-/Kopiergeschwindigkeit auf hohen Grammaturen in A4/Farbe 60 – 90 g/m² C451 45ppm C550 45ppm C650 50ppm C352 35ppm / C ppm 91 – 150 g/m² C451 28ppm C550 28ppm C650 32ppm C352 12ppm / C ppm 151 – 300 g/m² C451 23ppm C550 23ppm C650 25ppm C352 12ppm / C ppm (-209g/m) – 32ppm (-300g/m²)

7 Spezifikationen Scangeschwindigkeit A4 (300dpi)
C451 S/W 70opm Farbe 70opm C550 S/W 70opm Farbe 70opm C650 S/W 75opm Farbe 75opm Scangeschwindigkeit A4 (600dpi) C451 S/W 55opm Farbe 55opm C550 S/W 55opm Farbe 55opm C650 S/W 65opm Farbe 65opm Scangeschwindigkeit Duplex A4 (600dpi) C451 S/W 44opm Farbe 44opm C550 S/W 44opm Farbe 44opm C650 S/W 46opm Farbe 46opm

8 Spezifikationen Erste Kopie nach C451 S/W 4.8 Sek. Farbe 6.5 Sek.
Aufwärmzeit C Sek. C Sek. C Sek. Aus dem Standby C Sek. C Sek. C Sek.

9 Spezifikationen Auflösung Kopie 600 x 600 dpi Druck 600 x 1.800 dpi
Scann 600 x dpi Fax 600 x dpi 8bit Farbtiefe 256 Halbtöne Speicher 1.024 MB Speicher 60 GB Festplatte

10 Spezifikationen Controller Emperon Version 4.0
CPU PowerPC 867 MHz 64 Bit Prozessor PCL 6c PostScript 3 Emulation CSPI 3015 (PDF 1.5) 10/100/1000 Base–T Ethernet Highspeed USB 2.0 IPv6 Support

11 Medienverarbeitung Kassette 1 + 2 Kassette 3 Kassette 4
je max. 500 Blatt A5 – A3+ ( mm) 64 – 256 g/m² Kassette 3 max Blatt A4 Kassette 4 max Blatt

12 Medienverarbeitung Stapelblattzufuhr Großraumkassette (Zubehör) Duplex
max. 150 Blatt A6 – A3+ ( mm), benutzerdefiniert, (nur C451: Banner bis zu 1,2m) 64 – 300 g/m² Sondermaterialien, OHP nur in S/W! Großraumkassette (Zubehör) max Blatt A4 64 – 256 g/m² Duplex A5 – A3+ Papierkapazität 3.650 Blatt Std., max Blatt

13 Zubehör FS-608 Broschürenfinisher (zunächst nur für C550/C650)
Ausgabekapazität max 100 Blatt Blatt Blatt (bei DIN A4) Heftkapazität max. 50 Blatt (90 g/m²) oder 48 Blatt (90 g/m²) + 2 Deckblätter (200 g/m²) Broschüren max. 20 Blatt (90 g/m²) oder 19 Blatt (90 g/m²) + 1 Umschlagsblatt (200 g/m²) Endverarbeitung Eckenheftung, 2fach Heftung, Mittelfalz, Wickelfalz, Broschüre

14 Zubehör FS-517 Heftfinisher (zunächst nur für C550/C650)
Ausgabekapazität max Blatt (bei DIN A4) Heftkapazität max. 50 Blatt (90 g/m²) oder 48 Blatt (90 g/m²) + 2 Deckblätter (200 g/m²) Endverarbeitung Eckenheftung, 2fach Heftung

15 Zubehör PI-503 Zuschießeinheit (nur für C550/C650)
Zuschießeinheit für FS-517 und FS-608 nur für C550 und C650 (C451 wird nicht unterstützt!) 2 Fächer mit jeweils bis zu 200 Blatt (80g/m²) oberes Fach: A5 längs – A4, unteres Fach: A5 längs – A3+ 50 – 200 g/m² PK-512 Locheinheit (zunächst nur für C550/C650) 2/4fach Lochung (wahlweise) 64 – 128 g/m² für FS-608 und FS-517 OT-503 Ausgabefach notwendig, falls kein Finisher installiert wird 250 Blatt

16 Zubehör FS-519 Heftfinisher
+ Heft-/Falzeinheit + Mailbin-Option + zusätzliches Ausgabefach + Locheinheit Spezifikationen wie FS-514 nur für bizhub C451 verfügbar! Achtung! FS-608 und FS-517 werden erst zu einem späteren Zeitpunkt für bizhub C451 verfügbar

17 Zubehör EK-602 USB Host für Finger-Venen-Scanner WT-502 Arbeitsfläche
AU-101 Finger-Venen-Scanner EK-602 notwendig!

18 Zubehör FK-502 Fax-Option
Option Connection Board und Fax-Kit bereits installiert ML FK Faxleitung SC-503 Security Chip Verschlüsselung der Festplattendaten SA-501 Scan Accelerator Std. bei C650

19 Zubehör VI-504 Interface Kit für Fiery C451, C550 C650 (Std.)
ab ca. August 2007 IC-409 Fiery Controller System 8e Funktionalität wie IC-406 2.8 GHz / 512 MB / 80 GB C451, C550, C650

20 Ausgabevolumen Volumen C451 Empf. 60.000 Max. 100.000
Lifetime C Mio C Mio C Mio C Mio

21 Verbrauchsmaterial Verbrauchsmaterial Toner
K ca Seiten bei 5% Deckung CMY ca Seiten bei 5% Deckung/Farbe Imaging Unit K ca CMY ca Weiteres Resttonerbehälter ca Fixiereinheit ca Transferbandeinheit ca

22 Verbrauchsmaterial Toner kann im laufenden Betrieb gewechselt werden
selbst wenn der CMY Toner und die Imaging Units verbraucht sind, bleibt das System im S/W-Modus weiterhin einsatzbereit

23 Spezifikationen Abmessungen (BxTxH) 650 x 777 x 1.155mm
C450 Breite: 706mm Gewicht 190kg C kg Prüfzeichen Neuer Energy Star Neuer Blauer Engel RoHS

24 Highlights und Funktionalitäten
bizhub C451/C550/C650 Highlights und Funktionalitäten

25 Bedienerfreundlichkeit
Infoline Status der Papierkassetten LED an = Papierkassette leer LED blinkt = Papierkassette fast leer LED aus = Papierkassette voll Haupt LED Orange = Systemstatus Blau = Datenempfang, -verarbeitung

26 Bedienerfreundlichkeit
Farbdisplay 8.5 Zoll 640 x 400 dpi Neues Design, aber die Funktionsanordnung entspricht weitestgehend den bisher bekannten bizhub Systemen

27 bizhub C451/C550/C650 Dokumentenserver

28 Dokumentenserver Anwenderboxen für Kopien, Drucke, Scans und Faxe
bis zu Anwenderboxen persönliche Boxen, Gruppen-Boxen, öffentliche Boxen – bei Bedarf mit Passwortschutz max. 200 Dokumente pro Box insgesamt max Seiten oder Dokumente Nutzen: jeder User kann in seiner persönlichen Box Daten speichern und auf Wunsch wieder abrufen die Dokumente liegen fertig gerippt und ausgeschossen auf der Festplatte vor -> Zeitersparnis in einer allgemein zugänglichen Box können ständig benötigte Dokumente und Formulare vorgehalten werden unterschiedliche Dateiformate können in der Box kombiniert werden

29 Dokumentenserver MFP-Display mit Miniaturansicht
von Kopier-, Druck, Scan- und Faxdateien in den Anwenderboxen für ein leichtes Finden von Dokumenten Vergrößerung des Vorschaubildes

30 bizhub C451/C550/C650 Scannen & Faxen

31 Scannen Scannen bis zu 70 Originale/Min. in S/W und Farbe bei 300 dpi
Scan-to- , Scan-to-FTP, Scan-to-Box, Scan-to-SMB, TWAIN-Scan PDF Single + Multipage, verschlüsseltes/passwortgeschütztes PDF Kompakt PDF Single + Multipage TIF (jetzt auch in Farbe!) Single + Multipage JPEG Singlepage bis zu Adressen,100 Gruppen, 300 Programme LDAP-Suche, Adressbuch, manuelle Eingabe

32 Faxen Fax - (Zubehör) analoges G3-Fax (Zubehör) iFax, IP-Fax, SIP-Fax
dpi (Standard, Fein, Superfein, Ultrafein) Übertragungsgeschwindigkeit: bps Codierung (Kompression) - MH, MR, MMR, JBIG bis zu Dokumente speicherbar zweite Fax-Leitung optional alle gängigen Funktionen: vertraulicher Faxversand und –empfang, zeitversetztes Senden, Sendeabruf, u.v.m. offene Schnittstelle für externeUMS- (Unified Messaging System-) Anwendungen

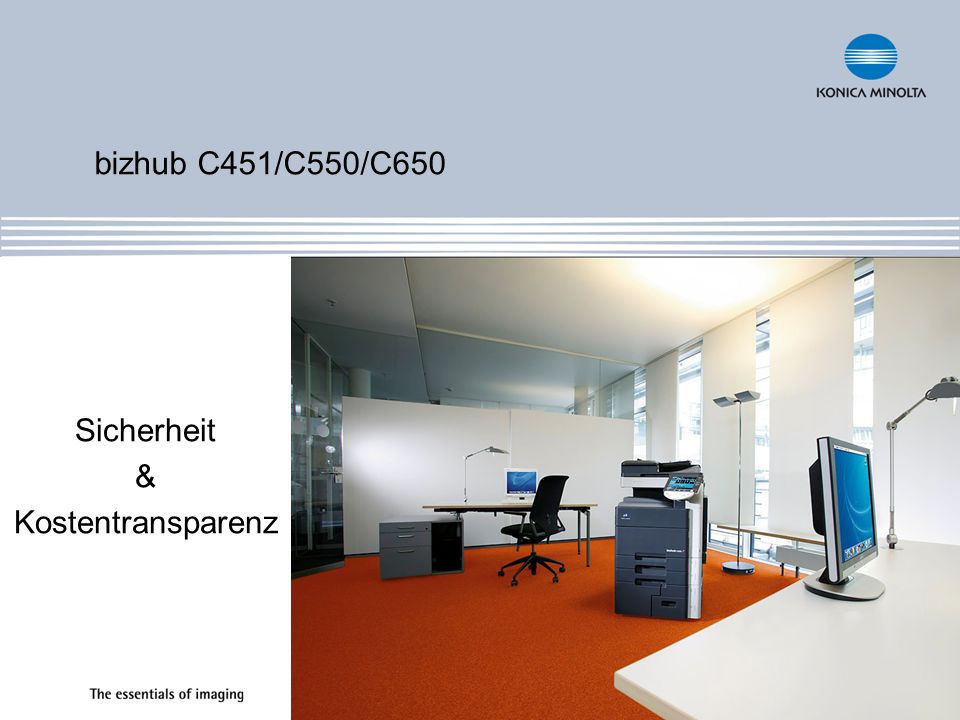

33 Sicherheit & Kostentransparenz
bizhub C451/C550/C650 Sicherheit & Kostentransparenz

34 Sicherheit Jetzt noch sicherer…
Datenüberschreibung, Passwortschutz, vertrauliches Drucken, Benutzerauthentifizierung, IP-Filter, u.v.m. erfüllt den Sicherheitsstandard ISO EAL3 Zertifizierung vorgesehen optional: dediziertes Encryption Board zur Datenverschlüsselung (Festplatte)

35 Authentifizierung - Funktionen
Systeme AU-101 Finger-Venenscanner Funktionen Schnelle, bequeme und sichere Form der Authentifizierung Bequeme Funktionalität für den geschützten Druck

36 Authentifizierung - Funktionen
Authentifizierungssysteme werden im Markt für folgendes genutzt Zugangskontrolle zu Gebäuden und/oder Räumen Zugriffskontrolle zu Firmennetzwerken Benutzung von Verkaufsautomaten Parkplatznutzung Zugang zu Bürosystemen Anforderungen an die Authentifizierung Alle Zugänge mit nur einer Karte/ einem Finger Sicherer Zugang Muss öffentlichem und privatem Recht genügen

37 Authentifizierung - Methoden
Sprache IC Karte Bedienbarkeit Gesicht Venen Handfläche Fingerabdruck Auge Sicherheit

38 Authentifizierung – AU-101
Finger-Venenscanner AU-101 wird via USB über das USB Host Board angeschlossen Die Fingervenen werden durch Infrarotlicht gescannt Fingervenen sind biometrische Daten Sicherheit Das gescannte Abbild der Venenstruktur wird verschlüsselt Der Datentransfer zum MFP erfolgt ebenfalls verschlüsselt Das Venenabbild wird im MFP in eine Schablone umgewandelt Es ist unmöglich aus diesen Daten das Original wieder herzustellen Schablone wird im MFP gespeichert (MFP Schutz, SC-503, Festplattenstruktur) Die Schablone wird in der Authentifizierungsdatenbank gespeichert (Kontrolle durch Administrator) das Verfahren entspricht einem US- Standard: “US Government Biometric Verification Mode Protection Profile for Medium Robustness Environment Version1.0)

39 Authentifizierung – AU-101
Bildverschlüsselung und Speicherlöschung Übertragung verschlüsselter Daten Entschlüsselung Umwandelung vom Abbild zur Schablone Finger- Venen-Scanner USB Übertragung Speichern auf MFP Festplatte Authentifizierungs- server

40 Verwendung biometrischer Daten
Sämtliche persönliche und biometrische Daten müssen sicher und unzugänglich gespeichert werden Die Festplatte des MFP ist geschützt Serverdatenbank liegt in der Verantwortung des Kunden Nutzung biometrischen Daten zur Authentifizierung muss freiwillig sein Authentifizierung über Name und Passwort muss weiter zur Verfügung stehen Der Nutzung von biometrischen Daten muss durch den Betriebsrat, den Datenschutzbeauftragten, sowie dem Mitarbeiter zugestimmt werden.

41 Kostentransparenz Kosten vermeiden - und nicht nur verwalten
umfangreiche Möglichkeiten der Kostenstellenverwaltung und Benutzerverwaltung über den PageScope Data Administrator Zugriffsrechte und Limits zuteilen und verwalten Zuordnung von Benutzern zu einer Kostenstelle Überwachung des Druck-/Kopiervolumens der Benutzer und Kostenstellen Durch individuelle Zugriffsrechte lassen sich z.B. die Nutzung von Farbe - ebenso wie das Faxen, Scannen usw. - einschränken oder völlig unterbinden!

42 Kostentransparenz Ein Praxisbeispiel zur Kostenvermeidung: öffentlicher Benutzer in einem Unternehmen soll jeder MA freien Zugriff aus die S/W Funktionalität haben, aber farbig drucken/kopieren sollen nur autorisierte Anwender dies lässt sich über den so genannten „öffentlichen Benutzer“ realisieren für den „öffentlichen Benutzer“ wird der Zugriff für Farbe gesperrt jeder Anwender kann sich ohne Eingabe eines Passwortes am System als öffentlicher Benutzer anmelden und frei in S/W kopieren/drucken – die Farbfunktion ist aber nicht zugänglich ein für Farbe autorisierter Anwender, kann sich mit seinen persönlichen Zugangsdaten am System anmelden und hat den freien Zugriff auf Farbe aber auch ein auf z.B. 100 Farbseiten limitierter Zugriff ist möglich

43 Simitri HD Toner Der Polymerisationstoner neuester Technologie

44 Technologie - Simitri HD Toner
Höchste Qualität auf den kleinsten Punkt gebracht! Naturgetreue Abbildung feinster Linien, kleinster Zeichen und differenziertester Halbtöne, dank besonders kleiner und einheitlich geformter Tonerpartikel. Sowohl Schwarzweiß- als auch Farbdrucke werden mit dem Simitri HD-Toner in einer exzellenten, bisher nicht gekannten brillanten Qualität reproduziert! Gute Weiterverarbeitungsmöglichkeiten durch ölfreie Fixierung hohe UV-Beständigkeit und hohe Tonerhaftung Simitri-HD Pulverisierter Toner

45 Technologie - Simitri HD Toner
Vorteile des Simitri HD (High Definition Polymerized) Toners Partikel in kleinster Größe und Gleichförmigkeit, sorgen für eine perfekte Druckqualität und für scharfe Details des Druckbildes. Der ultrafeine Simitri HD Toner bietet einen brillanten Ausdruck bei Fotos, Zeichnungen, Text- und Liniendarstellungen. Perfekte Reproduktion von Bild- und Textelementen. Simitri HD (%) Simitri HD 80 60 Pulverized Toner Prozent 40 Pulverized Toner 20 1.5 3.2 8.0 20.2 64.0 (μm) Partikelgröße

46 Technologie - Simitri HD Toner
Ölfreie Fixierung und UV-Lichtbeständigkeit Dieser kombinierte Fixierprozess ermöglicht eine perfekte Druckqualität, reduziert Reflexionen und bietet eine maximale Schärfe bei Bild und Text. Der Simitri HD Toner bietet eine hohe UV-Lichtbeständigkeit und verhindert so ein Ausblassen der Farben. Offset printing Simitri HD Toner für eine lang anhaltende Qualität Farbmaterial 6.5μm Wachs Zusammensetzung Simitri HD Toner

47 Technologie - Simitri HD Toner
Sehr hohe Haftung / kein Tonerbruch im Dokument bei Falzungen. Pulverisierter Toner Simitri HD Toner - Optimale Druckqualität - niedrige Temperatur - Ölfreie Fixierung - kein Tonerbruch bei Falzungen - Möglicher Tonerbruch bei Falzungen - Ölfixierung - Größere unregelmäßige Tonerpartikel reduzieren Wiedergabequalität

48 bizhub C451/C550/C650 Auszeichnungen

49 Auszeichnungen Beste Produktrange in Farbe!

50 Auszeichnungen Innovationspreis für den Finger-Venen-Scanner!

51 Auszeichnungen Innovationspreis für die neue Boxfunktion!

52 Perfektion in Design und Funktion!
bizhub C451/C550/C650 Perfektion in Design und Funktion!
