1 Grundlegende statistische Methoden der geowissenschaftlichen Datenauswertung am Computer Methodenkurs im SS 2006 Prof. Heiko Paeth

2 Wissenschaftliche Arbeitsschritte Hypothese, Fragestellung, Zielsetzung Daten- akquisition (Messung, Modellierung) Datenanalyse (Qualitäts- kontrolle, Statistik) Daten- visualisierung (Graphiken, Karten) Präsentation (Medien, Poster, Vortrag, …)

3 Schritt 1: Fragestellung Beschreibung der charakteristischen Ausprägungen des Mittelmeer- klimas: mittlere Zustände typische Variabilität Extremwerte Instationaritäten Klimadefinition Großraum Region Teilregion Gitterboxen {

4 Schritt 2: Datenakquisition in Ermangelung verfügbarer hochauflösender, vollständiger und homogener Beobachtungsreihen: Daten von einem regionalen Klimamodell (REMO) Sektor: 30°W-60°E ; 15°S-45°N räumliche Auflösung: 0,5° horizontal; 20 Hybridlevel vertikal zeitliche Auflösung: Tageswerte Antriebsdaten: globale Beobachtungsdaten bzw. Klimamodelldaten Zeitraum 1: (natürliche und anthropogene Antriebe) Zeitraum 2: (Treibhausgasanstieg, Landnutzungsänderungen)

5 Schritt 2: Datenakquisition Jahresgang der solaren Einstrahlung atmosphärischer Antrieb aus 6-stündigen globalen Datensätzen atmosphärischer Antrieb aus 6-stündigen globalen Datensätzen Meeres- oberflächen- temperaturen Boden- modell Jahresgang von Vegetationsanteil Waldanteil Albedo Orographie Wolken und Nieder- schlag Strahlungs- schema mit CO 2, CH 4, NO x, FCKW Parameterisierungen Druck, Temperatur, Wind, Feuchte …

6 die Parametrisierungen und unbekannten Anfangsbedingungen implizieren bei allen Modellen Unsicherheiten und Fehler Beobachtungs- und Modelldaten verhalten sich wie folgt zueinander: selbst in einem perfekten Modell gilt: eine komplexe, nichtlineare Realität lässt sich niemals mathematisch exakt mit einem Modell reproduzieren im vorliegenden Fall ist das regionale Klimamodell in hinreichendem Einklang mit dem beobachteten Klimasystem im Mittelmeerraum Schritt 2: Datenakquisition realer Wert simulierter Wert systema- tischer Fehler raumzeit- abhängiger Fehler zufälliger Fehler

7 Schritt 3: Datenanalyse die statistische Auswertung der Daten soll mit der Programmiersprache FORTRAN in der Entwicklungsumgebung des Betriebssystems LINUX erfolgen: Karten der jährlichen und saisonalen Mittelwerte Darstellung der synoptischen, saisonalen und interannuellen Variabilität Zeitreihen der regionalen und großräumigen Entwicklung Entwicklung von Klimadiagrammen Berechnung von Hovmöller-Diagrammen Cluster-Analyse Hoch- und Tiefpassfilterung Standardisierung von Zeitreihen Berechnung von Zeitreihentrends räumliche und zeitliche Korrelation multiple Regression Autokorrelation Signifikanztests Berechnung von Composites geographische und orographische Profile Bestimmung der Regenzeit Darstellung von Verteilungsfunktionen Bestimmung von Extremereignissen Hauptkomponentenanalyse …

8 konventionelle Programme: Maus-gesteuert, intuitiv, Windows- kompatibel, verbreitet, unflexibel, teuer, Nutzer-orientiert (z.B. Excel) professionelle Programme: Skriptsprachen-basiert, lernaufwendig, Linux-kompatibel, hochflexibel, Freeware, Layout-orientiert (z.B. GMT) Schritt 4: Datenvisualisierung

9 Schritt 5: Präsentation Vortrag, Posterpräsentation, Zeitschrift, Internet:

10 Leistungsnachweise Gruppenarbeit: Einzelarbeit: Posterausstellung zum Thema Mittelmeerklima basierend auf den gemeinsam erarbeiteten statistischen Auswertungen und graphischen Darstellungen Internetseiten mit Klimadiagrammen zu einzelnen Teilregionen Präsentation eines Mini-Projektes durch jeden Kursteilnehmer in der letzten Sitzung auf der Grundlage der oben beschriebenen Arbeitsschritte

11 Literatur Statistik: Fortran: Mittelmeerklima: Lionello, P.; Malanotte-Rizzoli, P. and Boscolo, R. (Eds.): The Mediterranean Climate: an Overview of the Main Characteristics and Issues. Elsevier, Amsterdam, Lamprecht, G.: Fortran77. Einführung in die Programmiersprache. Vieweg, Braunschweig, Engeln-Müllges, G. und Niederdrenk, K.: Fortran90. Grundkurs Computerpraxis. Rowohlt, Hamburg, Bahrenberg, G.; Giese, E. und Nipper, J.: Statistische Methoden in der Geographie, Bd Teubner, Stuttgart, 1990/1992. Schönwiese, C.-D.: Praktische Statistik für Meteorologen und Geowissenschaftler. Bornträger, Stuttgart, Clauß, G.; Finze, F.-R. und Partzsch, L.: Statistik für Soziologen, Pädagogen, Psychologen und Mediziner. Harri Deutsch, Frankfurt/Main, von Storch, H. and Zwiers, F.W.: Statistical Analysis in Climate Research. Cambridge University Press, 1999.

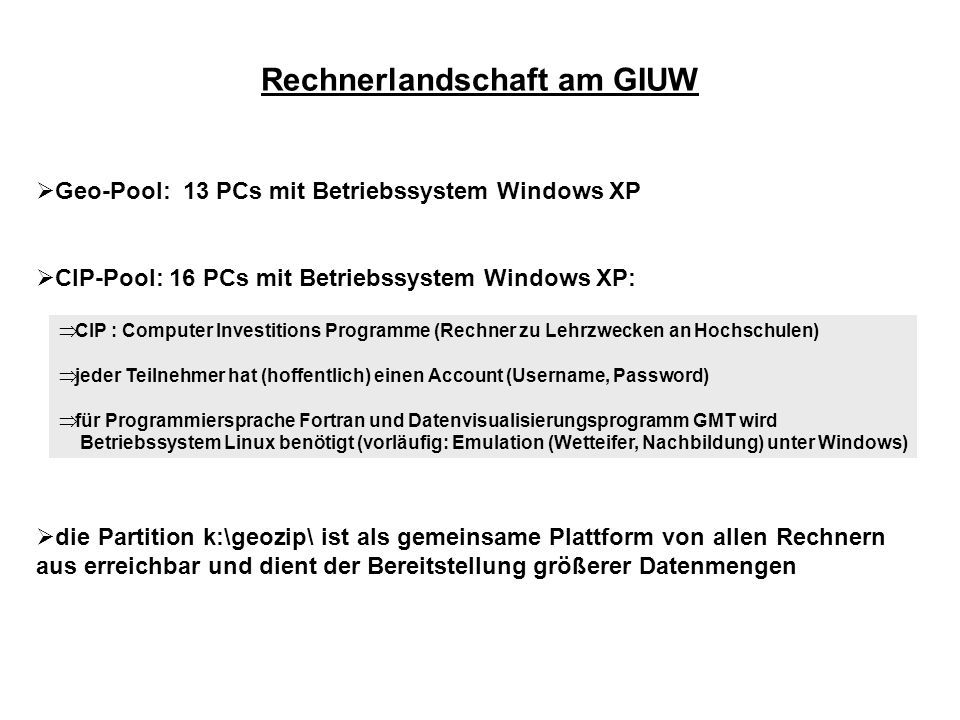

12 Rechnerlandschaft am GIUW Geo-Pool: 13 PCs mit Betriebssystem Windows XP CIP-Pool: 16 PCs mit Betriebssystem Windows XP: die Partition k:\geozip\ ist als gemeinsame Plattform von allen Rechnern aus erreichbar und dient der Bereitstellung größerer Datenmengen CIP : Computer Investitions Programme (Rechner zu Lehrzwecken an Hochschulen) jeder Teilnehmer hat (hoffentlich) einen Account (Username, Password) für Programmiersprache Fortran und Datenvisualisierungsprogramm GMT wird Betriebssystem Linux benötigt (vorläufig: Emulation (Wetteifer, Nachbildung) unter Windows)

13 Arbeitsablauf bei der Bearbeitung wissenschaftlicher Fragestellungen werden meist verschiedene Prozesse und Programme am Computer genutzt: Starten des Betriebs- systems Öffnen einer zu bearbeitenden Datei mit einem Editor Bearbeiten eines Textdokuments, einer Graphik oder eines Programms mit den Editorbefehlen Abspeichern der bearbeiteten Datei auf einem Speicher- medium (Festplatte, CD) Übersetzen (Kompilieren) des Programms in Maschinen- sprache Ausführen des kompilierten Programms Nach- bearbeitung des berech- neten Ergebnisses (weiteres Programm, Visualisierung) Dokumentation oder Präsentation des berech- neten Ergebnisses (Ausdruck, Datei)

14 Starten des Betriebssystems Einschalten des Computers bewirkt automatisch Booten: Betriebs- system wird vom Master Boot Record auf der Festplatte in Hauptspeicher (RAM) geladen nach Booten ist eine vollständige Konsole verfügbar: Eingabeeinheit (Maus+Tastatur) sowie Ausgabeeinheit (Bildschirm) Eingabeoberfläche kann graphisch (Windows, Maus) oder befehls- zeilenorientiert (DOS, Tastatur) sein Einloggen (Benutzername+Kennwort) führt auf die graphische Windows- Eingabeoberfläche, die selbst ein Programm ist und nun weitere Programme zugänglich macht für Linux-Anwendungen wird Emulation gestartet mit Desktop-Icons cygwin oder X

15 Betriebssystem Windows folgende Anwendungen (Programme) werden im Verlaufe des Methodenkurses benötigt: wichtigste Befehle im DOS-Eingabemodus: DOS-Eingabeaufforderung (befehlszeilenorientiert): Dateiverwaltung, Kopieren Excel-Tabellenkalkulation: Visualisierung der berechneten Ergebnisse Editor: Öffnen, Bearbeiten und Speichern der Fortran-Programme Powerpoint: Präsentation der Ergebnisse (Poster) cd md rmdir dir copy del move edit Verzeichnis wechseln [change directory]: cd verz_name bzw. cd.. Verzeichnis erstellen: md fortran Verzeichnis löschen (muss leer sein) Anzeigen der Dateien im aktuellen Verzeichnis kopieren einer Datei: cp file1..\verz_name\file2 löschen einer Datei verschieben bzw. umbennen einer Datei einfacher ASCII-Editor mit Maussteuerung

16 Betriebssystem Linux Starten der Linux-Emulation unter Windows öffnet eine befehlszeilen- orientierte Eingabeoberfläche (Shell) oder eine graphische Bedienerober- fläche (X-Window) hier wird die sogenannte Bourne-Again Shell bash verwendet Einstellungen für das Erscheinungsbild der Shell werden in den Umgebungsdateien /etc/profile und /home/user/.bashrc getätigt (wirksam mit source.bashrc oder bei Neustart der Shell): zu praktisch jedem Programm gibt es Hilfsseiten (Manual Pages), die im Befehlszeilenmodus über man befehl_name aufgerufen werden Prompting Aliasing globale Pfadangaben …

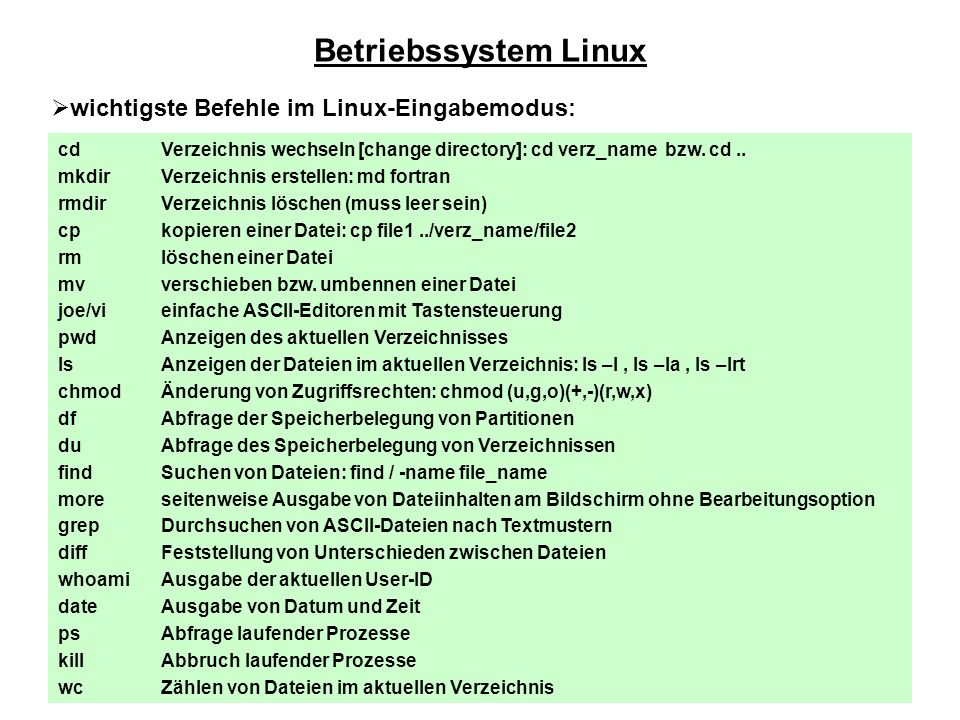

17 Betriebssystem Linux wichtigste Befehle im Linux-Eingabemodus: cd mkdir rmdir cp rm mv joe/vi pwd ls chmod df du find more grep diff whoami date ps kill wc Verzeichnis wechseln [change directory]: cd verz_name bzw. cd.. Verzeichnis erstellen: md fortran Verzeichnis löschen (muss leer sein) kopieren einer Datei: cp file1../verz_name/file2 löschen einer Datei verschieben bzw. umbennen einer Datei einfache ASCII-Editoren mit Tastensteuerung Anzeigen des aktuellen Verzeichnisses Anzeigen der Dateien im aktuellen Verzeichnis: ls –l, ls –la, ls –lrt Änderung von Zugriffsrechten: chmod (u,g,o)(+,-)(r,w,x) Abfrage der Speicherbelegung von Partitionen Abfrage des Speicherbelegung von Verzeichnissen Suchen von Dateien: find / -name file_name seitenweise Ausgabe von Dateiinhalten am Bildschirm ohne Bearbeitungsoption Durchsuchen von ASCII-Dateien nach Textmustern Feststellung von Unterschieden zwischen Dateien Ausgabe der aktuellen User-ID Ausgabe von Datum und Zeit Abfrage laufender Prozesse Abbruch laufender Prozesse Zählen von Dateien im aktuellen Verzeichnis

18 Bash-Shell Start der Shell mit Mausklick auf den Button unter Windows Beenden der Shell mit exit Cursor auf / ab ruft letzte Befehle im Eingabemodus auf Tabulatortaste || ergänzt begonnene Befehle oder Dateinamen nachgestelltes & schickt Programmausführung in den Hintergrund und gibt Shell frei Pipe-Symbol | verbindet zwei Befehle, z.B.: ls –l | wc Joker-Symbol * Platzhalter für Datei- und Verzeichnisnamen einzelne Shell-Befehle können auch in Shellskripten gebündelt werden

19 joe-Editor praktischer ASCII-Editor unter Linux mit Tastensteuerung: Aufruf mit joe file_name Befehle werden über Strg -Taste angesprochen (siehe ^KH), z.B.: beim Abspeichern wird Sicherheitskopie file_name ~ erzeugt ^KX ^C ^KU ^KV ^KB ^KK ^KC ^KM ^KY ^KF ^L ^KL ^_ ^KO ^KE Verlassen und Abspeichern Verlassen ohne Abspeichern in erste Zeile springen in letzte Zeile springen Anfang markierter Bereich Ende markierter Bereich Kopieren des markierten Bereichs Verschieben des markierten Bereichs Löschen des markierten Bereichs Textstring in Datei suchen nächsten Textstring anzeigen in bestimmte Zeile springen letzten Befehl rückgängig machen Fenster teilen neue Datei öffnen

20 Dateisystem elektronische Speicherung von Informationen erfolgt binär mit den Zuständen 0 und 1 (Bit); 8 Bit-Informationen ergeben ein Zeichen (Byte) Zahlen im Wertebereich ± 2 31 =2·10 9 können mit 4 Bytes dargestellt werden, z.B.: Vielzahl von Zeichen oder Zahlen in Dateien abgespeichert, die auf dem Computer einem Ordnungsprinzip (Dateisystem) unterliegen: = 1· · · · · ·2 0 Partitionen, Stammverzeichnis: c:\ d:\ /verz1/ /verz2/ Verzeichnisbaum: uverz1\uuverz1\... uuverz2\... uverz2\uuverz3\... uuverz4\... uverz1/uuverz1/… uuverz2/… Einzeldateien: file_name.suffix [Buchstaben Zahlen. - _ ] / [, / \ ? * : ~]

21 relative Adressierung von Verzeichnissen und Dateien: absolute Adressierung von Verzeichnissen und Daten: Dateiattribute unter Linux: wichtigste Verzeichnisse für Methodenkurs: Dateisystem Windows & Linux : cd../../uverz1/uuverz2 Windows : cd c:\uverz1\uuverz2 Linux : cd /verz1/uverz2/uuverz3 drwxr-xr-x 1 user group Datum : Verzeichnis -rwxr-xr-x 1 user group Datum : Datei read write für execute User Group Others LinuxWindows Home-Verzeichnis: Fortran-Verzeichnis: Ergebnis-Verzeichnis: Rohdaten-Verzeichnis: /home/user/ /home/user/fortran/ /home/user/output/ /cygdrive/k/geozip/…/paeth/ c:\Programme\cygwin\home\user\ c:\Programme\cygwin\home\user\fortran\ c:\Programme\cygwin\home\user\output\ k:\geozip\...\paeth\

22 Fortran Fortran steht für Formula Translator: speziell für formelmäßige Berechnungen mit dem Computer Hochsprache: Sprachelemente sind an naturwissenschaftlich arbeitende Menschen angepasst (mathematische Funktionen etc.) Versionen: Fortran77 (1978), Fortran90 (1991), Fortran95 (1995) auch heute noch Basissprache für praktisch alle Modellanwendungen in den Naturwissenschaften alternativ auch C und C++ (seit 1990): analoge Struktur, andere Syntax Dateien mit Fortran-Quellcode haben die Dateiendung.f bzw..for

23 Compiler die Übersetzung vom für den Menschen verständlichen Quellcode zum maschinenlesbaren Executable wird von einem Compiler bewerkstelligt Fortran-Compiler für Windows sind meist sehr teuer oder haben Eigenarten bzgl. des Quellcodes deshalb hier kostenloser Fortran-Compiler von GNU unter Linux- Emulation Aufruf des Compilers im Befehlszeilenmodus von Linux: g77 –o file_name.exe file_name.f [Optionen, Bibliotheken] mit alias-Befehl bzw. Shellskript: g77 file_name User erhält automatisch das Recht, das Executable auszuführen

24 Arbeitsschritte das Arbeiten mit Fortran beinhaltet i.d.R. die folgenden Arbeitsschritte: Starten eines beliebigen Texteditors (ASCII, nicht Word & Co.) Bearbeiten der Textdatei mit dem Fortran- Quellcode (Program- mieren) Abspeichern der Quellcode- Datei Aufruf des Compilers im Befehls- zeilenmodus Ausführen des Executables im Befehls- zeilenmodus Editieren oder Weiter- verarbeiten der Ergebnis- datei

25 Allgemeine Form des Quelltextes Fortran-Befehle werden im Quellcode zeilenweise in Datei geschrieben und nach dem Kompilieren auch zeilenweise ausgeführt allgemein ist in der Quellcode-Datei zu beachten: nur eine Anweisung pro Zeile zwischen Groß- und Kleinschreibung wird nicht unterschieden Spaltenbelegung: 1-5 : Anweisungsmarke (Label, Kommentarzeichen) 6 : Zeichen für Zeilenfortsetzung 7-72 : Raum für Anweisungen (Fortran-Befehle) >73 : vom Compiler nicht interpretierter Raum für Kommentare

26 Sprachelemente hier werden nur die wichtigsten Sprachelemente zusammengefasst; am besten lässt sich der Sprachumfang direkt beim Programmieren erweitern endlogisches Ende des Programms programbezeichnet in erster Programmzeile den internen Programmnamen implicit noneschaltet implizite Variablendeklaration aus real integer character logical Deklaration von Variablen als Fließkommazahl, ganze Zahl, Zeichenkette oder Binärwert (wahr, falsch) + - * / ** sqrt() exp() log() max() cos() sin() arithmetische Operatoren mathematische Funktionen

27 Sprachelemente.LT..LE..EQ..GE..GT..NE. arithmetische Vergleichsoperatoren.AND..OR..NOT. logische Operatoren //Verkettung von Zeichenketten parameterZuweisung von Konstanten dataZuweisung von Konstanten in einem Vektor printAusgabe von Ergebnissen auf Standardausgabe (Bildschirm) openÖffnen von Dateien closeSchließen von vorab geöffneten Dateien writeSchreiben von Ergebnissen auf Bildschirm oder in Datei readLesen von INput vom Bildschirm oder aus Datei do … enddowiederholte Ausführung von Programmteilen if … then … else … endif bedingte Ausführung von Programmteilen

28 Beispielprogramm program beispiel_fortran_programm implicit none c ********************************************************** c * - dieses Programm vereint beispielhaft einige der * c * wichtigsten Sprachelemente von Fortran * c * - das Programm liest Temperaturen in Grad Celsius ein * c * rechnet in Kelvin um und schreibt das Ergebnis in * c * eine neue Datei * c ********************************************************** c---- Vereinbarungsteil integer nt,ja,bs character infile*11,outfile*10 real kv parameter(infile='celsius.dat', ! Input-Datei mit Werten 1 nt=11, ! Anzahl der Zeitpunkte 1 kv=273.15, ! Umrechnungsgroesse 1 bs=1, ! 0=nicht ; 1=Bildschirmausgabe 1 outfile='kelvin.dat') ! Output-Datei fuer Ergebnisse integer jahr(nt) real temp(nt),neutemp(nt) c---- Temperaturzeitreihe aus ASCII-Datei einlesen open(11,file=infile,form='formatted') do ja=1,nt read(11,'(i6,f8.1)') jahr(ja),temp(ja) enddo close(11) write(6,*) 'Daten eingelesen !' c---- Input-Daten am Bildschirm ausgeben write(6,'(a19)') ' Eingelesene Daten:' do ja=1,nt write(6,'(2i6,f10.2)') ja,jahr(ja),temp(ja) enddo

29 Beispielprogramm c---- Temperaturdaten umrechnen do ja=1,nt neutemp(ja)=temp(ja)+kv enddo write(6,*) 'Daten umgerechnet !' c---- neue Temperaturdaten in Datei schreiben open(21,file=outfile,form='formatted') do ja=1,nt write(21,'(i6,f8.1)') jahr(ja),neutemp(ja) enddo close(21) write(6,*) 'Neue Temperaturdaten in Datei geschrieben !' c---- ggf. neue Temperaturdaten auf Bildschirm schreiben if (bs.eq.1) then write(6,'(a20)') ' Umgerechnete Daten:' do ja=1,nt write(6,'(2i6,f10.2)') ja,jahr(ja),neutemp(ja) enddo else write(6,'(a45)') ' Sie haben keine Ergebnisausgabe gewuenscht !' endif c---- Schluss write(6,*) 'Das Programm endet nun. Einen schoenen Tag noch!' end

30 Statistische Verfahren arithmetisches Mittel: Varianz: Standardabweichung: Variationskoeffizient: Standardisierung: Tiefpassfilterung: Hochpassfilterung:

31 Statistische Verfahren linearer Trend: y-Achsenabschnitt: Regressionsgerade: Korrelationskoeffizient: Bestimmtheitsmaß:

32 Statistische Verfahren Autokorrelation: Kreuzkorrelation: multiple Regression:

33 #-- Shell angeben #!/bin/sh #-- Daten in ASCII einlesen und in GRID umwandeln xyz2grd /home/heiko/hab/seminar/ypremedi.gmt -Gkarte.grd -R-10/40/30/44 -I0.5 echo ' Daten umgewandelt !' #-- Daten als Pixel oder interpolierte Pixel zeichnen #grdimage karte.grd -R-10/40/30/44 -JX8/2.3d -Ba5f5/a5f5WSne -Cfarbe200.cpt \ # -X2 -Y3.3 -K > medi.ps grdview -Qs karte.grd -R-10/40/30/44 -JX8/2.3d -Ba5f5/a5f5WSne -Cfarbe200.cpt \ -X2 -Y3.3 -K > medi.ps echo ' Pixel gezeichnet !' #-- Karte mit Kuestenlinien und Laendergrenzen zeichnen pscoast -A1000 -N1 -R-10/40/30/44 -JX8/2.3d -W10 -O -K >> medi.ps echo ' Karte gezeichnet !' #-- Abbildung beschriften pstext -N -Jx1 -R0/6/0/6.2 -O -K -N > medi.ps Mittlerer Jahresniederschlag geogr. L\342nge geogr. Breite END echo ' Abbildung beschriftet !' #-- Legende zeichnen psscale -Cfarbe200.cpt -L -D4/-0.8/8/0.2h -O >> medi.ps echo ' Legende gezeichnet ! Generic Mapping Tool (GMT)
