1 Constraints in Graph Drawing 1 Jasmin Smula Kathy Ryall, Joe Marks, Stuart Shieber: Using constraints to achieve stability in automatic graph layout algorithms Karl-Friedrich Böhringer, Frances Newbery Paulisch: An interactive constraint-based system for drawing graphs

2 Constraints in GD 12 Inhalt Constraints Nutzung von Constraints, um stabile Graphen zu erhalten Editor zum automatischen Zeichnen von Graphen

3 Constraints in GD 13 Constraints vom Benutzer formulierte oder vom Algorithmus automatisch generierte Nebenbedingungen Aufgaben: –Korrektheit garantieren –Aussagekraft erhöhen

4 Constraints in GD 14 Problemstellung Zwei Nachteile bei Berechnung automatischer Layouts von Graphen: 1.Ohne Eingreifen des Benutzers kann der Algorithmus nur syntaktisch korrekte Graphen erstellen 2.Nach einer Änderung des Graphen berechnet der Algorithmus ein komplett neues Layout, ohne das alte zu berücksichtigen Benutzer verliert schnell die Orientierung

5 Constraints in GD 15 Problemstellung

6 Constraints in GD 16 Problemstellung

7 Constraints in GD 17 Problemstellung Ansatz: Probleme durch Einsatz von Constraints lösen Methode, wie Benutzer-spezifizierte Constraints zu automatischen Graphen-Layout-Algorithmen hinzugefügt werden können Constraints, die durch das aktuelle Layout gegeben sind, bei der Berechnung des neuen Layouts berücksichtigen

8 Constraints in GD 18 Stabilität: Definitionen stabiler Graph: Graph, dessen Layout sich nicht stark ändert, wenn es neu berechnet wird strukturelle Stabilität: Layout erfüllt die vom Benutzer angegebenen Constraints dynamische Stabilität: Unterschied zwischen aufeinander folgenden Layouts des Graphen minimal

9 Constraints in GD 19 Aufgabe Gewünscht: kleine Strukturänderung kleine Layout- Änderungen (Orientierung bewahren) Voraussetzung: Algorithmus zur Berechnung automatischer Graphenlayouts vorhanden Mechanismus, um Algorithmus so zu ergänzen, dass er Constraints berücksichtigt

10 Constraints in GD 110 Systemarchitektur Anwendung Graphenlayout-Algorithmus 3D-Constraint-Manager Constraint Manager Eindimensionale Constraints x-Koordinatey-Koordinatez-Koordinate

11 Constraints in GD 111 Systemarchitektur 1. Constraints für einzelne Dimensionen –Absolute oder relative Positionierung, Clusters –Formulierung von Constraints: Verwendung ihrer Positionen im 2- oder 3-dimensionalen Koordinatensystem 2. Constraint-Manager für einzelne Dimensionen –Liste aller Constraints verwalten –Bewertung der Menge der Constraints und diese widerspruchsfrei halten

12 Constraints in GD 112 Systemarchitektur 3. 3D-Constraint-Manager –Schnittstellenmodul –kombiniert die Constraints verschiedener Dimensionen –Übersetzung von drei- in eindimensionale Constraints –Interface zum Graphenlayout-Algorithmus 4. Graphenlayout-Algorithmus 5. Anwendung

13 Constraints in GD 113 Sugiyamas Algorithmus 1.Topologische Sortierung: Knoten in Ebenen einteilen 2.Unterteilung von langen Kanten: Kanten, die mehr als eine Ebene überbrücken, werden durch mehrere kurze Kanten ersetzt 3.Barizentrische Anordnung: Kantenkreuzungen zwischen benachbarten Ebenen minimieren 4.Feineinstellung: Bestimmen der absoluten Positionen v. Knoten

14 Constraints in GD 114 Sugiyamas Algorithmus Ausgangsgraph Ebeneneinteilung Kanten kürzen Kreuzungen minimierenFeineinstellung

15 Constraints in GD 115 Integrieren der Constraints für strukturelle Stabilität Phase 1: –für jede Kante: Startknoten über Zielknoten –für Kanten innerhalb einer Ebene: Start- und Endknoten solcher Kanten direkte Nachbarn Phase 2: –zwei Knoten auf derselben vertikalen Linie: alle Zwischenknoten dieselbe x-Koordinate

16 Constraints in GD 116 Integrieren der Constraints für strukturelle Stabilität Phase 3: –aus barizentrischer Anordnung resultierende Constraints Phase 4: –relative Ordnung festgelegt x-Koordinaten der Knoten bestimmen –Knotenpositionen in vorigen Ebenen berücksichtigen

17 Constraints in GD 117 Integrieren der Constraints für dynamische Stabilität nach jedem automatischen Layout: Einfügen zusätzlicher Constraints Nutzeränderung Constraints in näherer Umgebung der Änderungen abschwächen Graph wird in veränderten Bereichen flexibel nähere Umgebung: Knoten, die von der Änderung direkt betroffen sind, und Knoten, die eine bestimmte maximale Distanz zu diesen Knoten haben

18 Constraints in GD 118 Integrieren der Constraints für dynamische Stabilität Zusätzliche Constraints: –Ebene jedes Knotens = Ebene im aktuellen Layout –Reihenfolge der Knoten innerhalb einer Ebene = aktuelle Reihenfolge Nach Nutzeränderung werden flexible Knoten von diesen Constraints befreit Benötigte Zeit = Zeit zur Berechnung eines komplett neuen Layouts

19 Constraints in GD 119 GLIDE Graph Layout Interactive Diagram Editor Benutzer: ungefähres Layout der Knoten Computer: setzt Anforderungen in eine Menge von Constraints um Constraints: Terme in einem physikalischen Modell Berechnung der Positionen der graphischen Objekte durch physikalische Simulation

20 Constraints in GD 120 GLIDE-Interface

21 Constraints in GD 121 Funktionsweise von GLIDE Für jeden Constraint mehrere virtuelle Federn zwischen Knoten bzw. Kanten virtuelle Kräfte, die auf die Knoten wirken, beeinflussen deren Position im Graphen Energieminimierung durch physikalische Simulation Simulation wird animiert

22 Constraints in GD 122 Hooksches Gesetz Federn folgen dem Hookschen Gesetz Hooksches Gesetz: Kraft einer Feder ist proportional zu ihrer Auslenkung: F = D · s F= auf die Feder wirkende Kraft D= Federkonstante s= Weg, um den die Feder gedehnt wird

23 Constraints in GD 123 Eigenschaften von Federn Federkonstante: korreliert die Auslenkung einer linearen Feder mit der daraus resultierenden Zug- oder Druckkraft Restlänge: Länge, ab der sich die Feder nicht mehr zusammenzieht, wenn sie gedehnt wird, bzw. nicht mehr auseinanderdrückt, wenn sie gestaucht wird

24 Constraints in GD 124 Constraints Syntaktische Constraints: –garantieren Wohlgeformtheit des Graphen –zusätzliche Kräfte werden von GLIDE automatisch eingefügt Semantische Constraints (VOFs): –dienen der Überschaubarkeit und Aussagekraft des Graphen

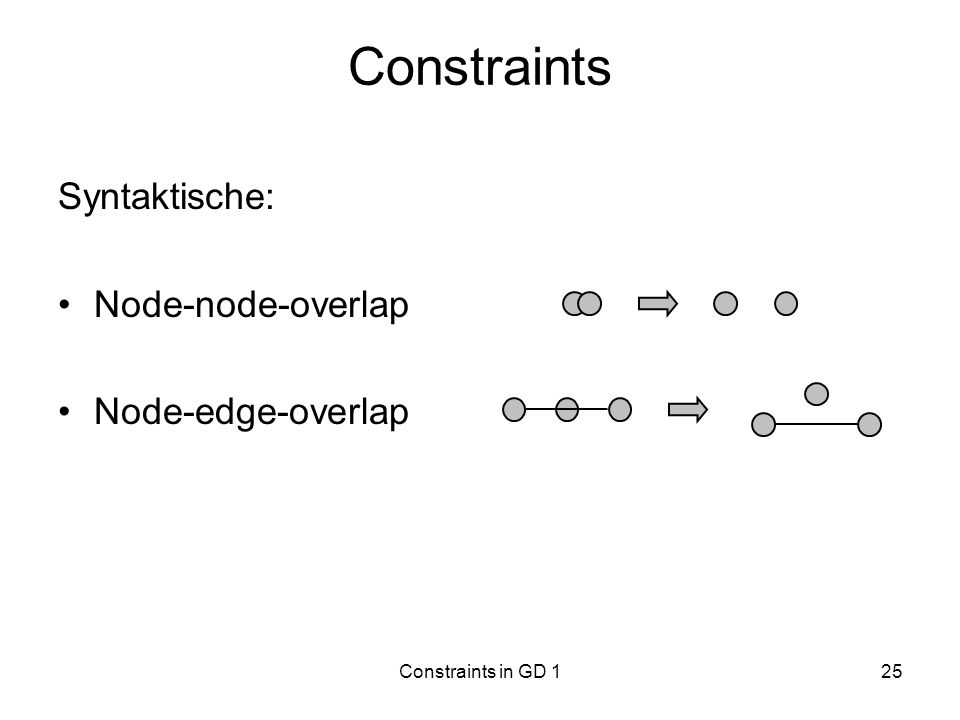

25 Constraints in GD 125 Constraints Syntaktische: Node-node-overlap Node-edge-overlap

26 Constraints in GD 126 Constraints Semantische: Alignment Even Spacing SequenceCluster

27 Constraints in GD 127 Constraints Semantische: T-Shape Symmetry Zone Hub-Shape

28 Constraints in GD 128 Realisierung syntaktischer Constraints Node-node overlap: Knoten sollen sich nicht überschneiden: Zwischen jedem Knotenpaar Feder einfügen Restlänge = minimale Distanz zwischen den Knoten Federkonstante = 0, wenn die Feder gedehnt wird Feder übt nur dann Kraft aus, wenn sich die beiden Knoten überlappen

29 Constraints in GD 129 Realisierung semantischer Constraints Alignment: Knotenmenge soll auf einer Parallelen zur x- oder y-Achse liegen es wird eine Gerade berechnet, die parallel zur gewählten Achse verläuft und durch den Schwerpunkt der Knoten führt dann wird eine Feder mit Restlänge 0 zwischen jedem Knoten und dieser Geraden angebracht.

30 Constraints in GD 130 Realisierung semantischer Constraints Sequence: Knoten sollen in einer bestimmten Reihenfolge entlang einer Achse angeordnet werden Federn mit variabler Federkonstante (!) werden zwischen benachbarten Knoten angebracht Federkonstante gleich Null, wenn Knoten in richtiger Reihenfolge, sonst positiv

31 Constraints in GD 131 Sonstiges andere VOFs: –Anchor: Um einen Knoten an einer Stelle festzuhalten –Frame (kein wirklicher Constraint): Menge von Knoten wird umrahmt Phantomknoten geknickte Kanten

32 Constraints in GD 132 Algorithmus zur Berechnung der Position und des Impulses aller Knoten solange kinetische Energie über K min : Setze t = t + Δt für alle Knoten n i berechne F i Dämpfungskonstante γ berechnen für alle n i : –p i (t) aus p i (t - Δt), F i und γ berechnen –falls n i verankert: x i (t) = x i (t - Δt), sonst x i (t) aus x i (t - Δt) und p i (t) berechnen wenn nötig, Bildschirm updaten

33 Constraints in GD 133 Ergebnis Die physikalische Simulation ist intuitiv und vorhersehbar GLIDE ist nicht dafür gedacht, global optimale Lösungen zu finden Computer ist verantwortlich für lokale Optimierung, der Benutzer für globale Kontrolle

34 Constraints in GD 134 Zusammenfassung vom Benutzer eingegebene Constraints wichtig für Aussagekraft von Graphen Mechanismus zum Einbetten von Constraints in einen Algorithmus zur Berechnung von Layouts zum Erreichen von Stabilität altes Layout bei Berechnung des neuen Layouts einbeziehen GLIDE, Editor zum automatischen Zeichnen von Graphen: virtuelle Federn für Realisierung von Constraints

35 Constraints in GD 135 …noch Fragen?
