1 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Sicherung von Dienstgüten in Grid Systemen Matthias Hovestadt Odej Kao 20. DFN Arbeitstagung Juni 2006 Heilbronn

2 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 2 Agenda Motivation Architektur eines SLA-fähigen RMS Operationsphasen SLA-Scheduling Cross-border Migration Zusammenfassung

3 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 3 Grid Computing Today Grid Computing Grids werden genutzt, aber… … kaum kommerzielle Nutzung von Grids Einsatz nur für kleine isolierte Anwendungsfelder … Haupteinsatz im akademischen Umfeld Testbeds von Forschungsprojekten Zentrale Probleme Ressource-Provider: Eingriff in lokale Autonomie Nutzer: Keine vertraglich gesicherten Dienstgüten Sicherung von Deadlines bei geschäftskritischen Jobs

4 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 4 Was ist ein Service Level Agreement? Service Level Agreement (SLA) Vertrag zwischen Kunde und Provider Beschreibt alle Erwartungen und Verpflichtungen Flexible Formulierung für jeden Anwendungsfall SLA bereits im Fokus von Grid Middleware Service Level Agreement Terms R-Type: HW, OS, Compiler, Software Packages, … R-Quantity: Number CPUs, main memory, … R-Quality: CPU>2GHz, Network Bandwidth, … Deadline: Date, Time,… Policies: Demands on Security and Privacy, … Price for Resource Consumtion (fulfilled SLA) Penalty Fee in case of SLA violation Contract Parties, Responsible Persons ID or Description of SLA Name Context Service Level Agreement

5 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 5 Die Lücke zwischen Grid und RMS SLA RMS M1M2M3 grid middleware user request Reliability? Quality of Service? Best Effort! User fragt nach einem Service Level Agreement Grid Middleware nutzt lokale RMS zur Job- Abarbeitung ABER: Lokale RMS bieten nur Best Effort Dienste! Ziel: SLA-fähiges RMS Laufzeitüberwachung Zuverlässigkeit Fehlertoleranz Guaranteed!

6 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 6 Anforderungen an ein SLA-fähiges RMS Aushandlung SLA-Negotiation mit Grid Middleware Neuen Job nur akzeptieren, wenn SLA erfüllt werden kann System Management Beachtung der Anforderungen geschlossener SLAs Zuweisung von System-Ressourcen gemäß SLA Fehlertoleranz SLAs müssen auch im Fehlerfall erfüllt werden Notwendig: Mechanismen zur Fehlerbehandlung

7 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 7 Agenda Motivation Architektur eines SLA-fähigen RMS Operationsphasen SLA-Scheduling Cross-border Migration Zusammenfassung

8 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 8 SLA-fähiges Resource Management System Zentrale Komponente des Systems Schnittstelle zu Grid-Middleware: SLA-Aushandlung Schnittstellen zu Subsystemen: Realisierung der Fehlertoleranz Aufgaben Aushandlung neuer SLAs Durchsetzung von Policies Sicherheit, Zugriff, … Systemüberwachung Fehlertoleranz Erstellung v. Checkpoints Migration auf kompatible freie Ressourcen Offene Schnittstellen Integration in standardkonforme Grid-Middleware Systeme Austausch der Subsysteme gegen andere Lösungen

9 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 9 Process Subsystem Konzept: Virtuelle Blase Virtualisierung von Ressourcen Virtuelles Netzwerk, Virt. Prozess-IDs, … Applikation läuft in virtueller Umgebung kaum Auswirkung auf Geschwindigkeit Checkpoint der gesamten virtuellen Blase Keine re-compilierung oder re-linking notwendig Checkpoint kommerzieller Applikationen (ohne Source) Im Fehlerfall: Fortführung einer virtuellen Blase Hauptproblem: Kompatibilität der Ressourcen Applikation bemerkt nicht den Restart

10 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 10 Network Subsystem HPC4U zielt auf parallele Applikationen Kommunikation zwischen Knoten Checkpoint des Netzwerk-Zustands notwendig Sicherung der Konsistenz zwischen Netzwerk und Applikation beim Fortführen eines Checkpoints Netzwerk-Checkpointing Checkpoint der Netzwerk-Protokoll-Queues Checkpoint der In-Transit Pakete Cooperative Checkpoint Protocol (CCP) direkte Abstimmung zwischen Checkpoint- und Netzwerk-Ss. notwendig, da Netzwerk-Checkpoint sehr zeitkritisch

11 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 11 Storage Subsystem Aufgabe Erbringung der Dienstgüte bzgl. Storage-Speicher Checkpointing von Partitionen des Storage-Speichers Konsistentes Umfeld des Prozesses im Checkpoint Wiederherstellung des kompletten Umfelds beim Re-Start Checkpoint = Prozeß + Netzwerk + Storage Storage Checkpoint kann sehr groß werden Problem: Verzögerung beim Start auf entfernter Ressource Grid-Migration über langsame WAN-Verbindungen Lösung: Daten-Replikation mittels COW (copy on write) Vorsorglicher Datentransfer zur entfernten Ressource

12 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 12 Erzeugung eines neuen Checkpoints RMS NetworkStorageCP 1. CP job +halt 2. In- Transit Packets 4. Snap- shot ! 5. Link to Snapshot 6. Resume job 7. Job running again 8. Migration from last checkpoint 3. Return: Checkpoint completed!

13 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 13 Checkpointing Erzeugung eines konsistenten Job-Abbildes laufender Prozeß Zustand des Netzwerks (parallele Jobs) Storage-Speicher Checkpointing führt zu Verzögerung der Job-Fertigstellung abhängig von Anzahl Knoten, Netzwerk, Speichernutzung, … Verzögerung muß bei Scheduling beachtet werden Länge = Geschätze Laufzeit + Checkpointing Overhead

14 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 14 Agenda Motivation Architektur eines SLA-fähigen RMS Operationsphasen SLA-Scheduling Cross-border Migration Zusammenfassung

15 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 15 Laufzeitphasen Aushandlung einer neuen SLA Pre-Runtime: Konfiguration und Initialisierung der Ressourcen z.B. Clusterknoten, Netzwerk, Storage, … Runtime: Stage-In, Ausführung, Stage-Out Post-Runtime: Re-konfiguration

16 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 16 Phase 1: SLA-Aushandlung SLA-Aushandlung Ressource-Anbieter und Kunde versuchen sich auf en Service Level Agreement zu einigen Welche Ressourcen müssen bereitgestellt werden? Wird eine besondere Dienstgüte gefordert? Spezifikation einer Deadline, … RMS in zentraler Position Steuerung des Aushandlungsprozesses Beachtung statischer und dynamischer Daten

17 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 17 Phase 2: Pre-Runtime Aufgabe Konfiguration aller genutzten Ressourcen Ziel: Erfüllung der Anforderungen der SLA Konfiguration betrifft alle Komponenten Resource Management System z.B. Konfiguration von Rechenknoten Storage Subsystem z.B. Initialisierung neuer Partitionen z.B. Vorbereitung der Datenreplikation Network Subsystem z.B. Konfiguration des Netzwerks

18 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 18 Phase 3: Laufzeit der Applikation Runtime Phase Lebenszeit des Jobs im System Inhalte der SLA erfüllen Nutzung der FT-Mechanismen Drei aufeinanderfolgende Schritte Stage-In Übertragung von Eingabedaten von Grid-User auf Compute Ressource Berechnung Ausführung der Applikation Stage-Out Transfer der Ausgabedaten von der Compute Ressource zum Grid-User

19 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 19 Phase 4: Post-Runtime Aufgabe Re-konfiguration aller Ressourcen z.B. Rekonfiguration des Netzwerks z.B. Löschung von Checkpoint-Daten z.B. Löschung temporärer Daten Gegenstück zu Pre-Runtime Phase Belegung der Ressourcen endet Schedules im System können aktualisiert werden Ressourcen sind für neue Jobs verfügbar

20 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 20 Agenda Motivation Architektur eines SLA-fähigen RMS Operationsphasen SLA-Scheduling Cross-border Migration Zusammenfassung

21 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 21 Aushandlung neuer SLAs Eingehender SLA-Request 3 Knoten, 7h Laufzeit, Frühester Start: 20:00, Deadline 6:00 Request kann akzeptiert werden, Buffer 2h Reguläres Checkpointing Neuen Checkpoint alle 60 Minutes erzeugen Checkpointing verursacht Verzögerung der Job-Fertigstellung Ausmaß der Verzögerung von vielen Faktoren abhängig 12am6pm12pm6am

22 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 22 Aussetzung der Jobausführung Blockierung von Ressourcen durch Nicht-SLA Jobs 23:00: SLA-Request: 3 Knoten, 7 Stunden, Deadline 6:00 Fehlende Ressourcen: Ablehnung des neuen SLA-Requests Checkpoint+Suspend des Nicht-SLA Jobs (best effort only) Annahme und Ausführung des SLA-Requests Fortführung des ausgesetzten Jobs Fertigstellung v. Best-Effort Job, Erfüllung der SLA 12am6pm12pm6am

23 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 23 Erhöhung der Systemauslastung Jobs belegen System-Ressourcen User richten Requests nicht nach freien Kapazitäten aus Reservierungen müssen erfüllt werden Lücken zu klein zur Ausführung anderer Jobs Partielle Job-Ausführung in Lücken mittels Job-Suspend Realisierung von Hintergrund-Jobs

24 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 24 Runtime of SLA job Pre-runtime phase configuration of network, storage, and nodes Runtime phase Monitoring of system Regular checkpointing Post-runtime phase 12am6pm12pm6am

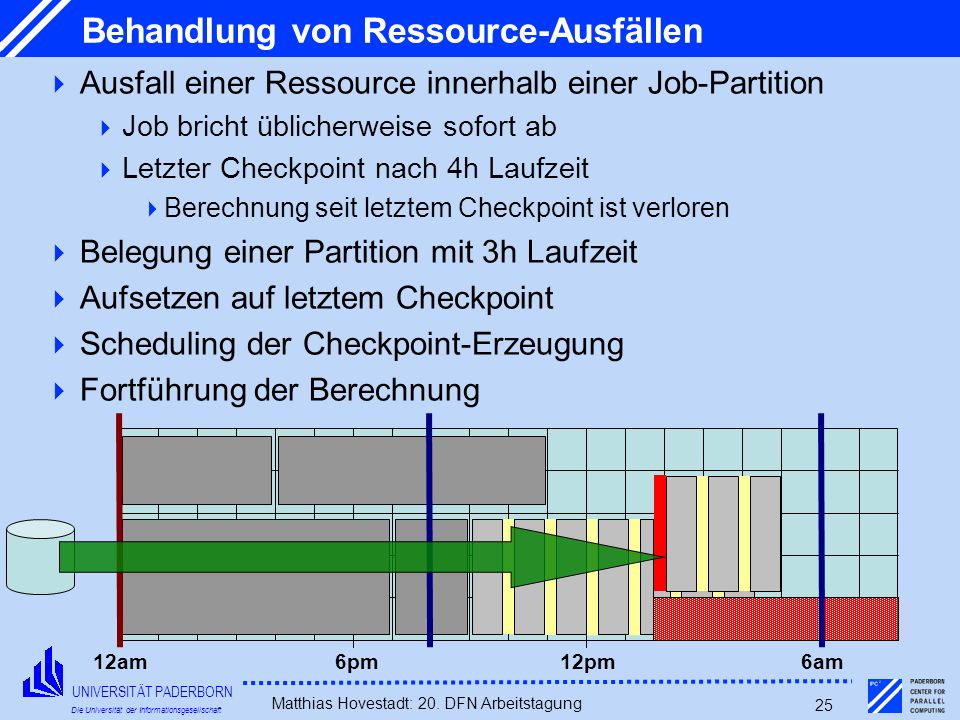

25 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 25 Behandlung von Ressource-Ausfällen Ausfall einer Ressource innerhalb einer Job-Partition Job bricht üblicherweise sofort ab Letzter Checkpoint nach 4h Laufzeit Berechnung seit letztem Checkpoint ist verloren Belegung einer Partition mit 3h Laufzeit Aufsetzen auf letztem Checkpoint Scheduling der Checkpoint-Erzeugung Fortführung der Berechnung 12am6pm12pm6am

26 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 26 Verfügbarkeit von Ausweich-Ressourcen Migration setzt Verfügbarkeit anderer Ressourcen voraus aber: Ressourcen können durch andere Jobs belegt sein Lösung: Aussetzung anderer Jobs Problem: Alle Ressourcen können durch SLAs belegt sein SLA-Job können nur ausgesetzt werden, wenn Buffer vorh. Buffer Knoten: Ausschließlich Ausführung von Nicht-SLAs 12am6pm12pm6am

27 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 27 Agenda Motivation Architektur eines SLA-fähigen RMS Operationsphasen SLA-Scheduling Cross-border Migration Zusammenfassung

28 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 28 Cross-Border Migration Ziel: Erfolgreiche Ausführung von SLA-Jobs Behandlung von Ausfällen hängt von lokaler Last ab Ziel des Providers: Auslastung seiner Ressourcen Hohe Last + Ausfall Keine Migration SLA Verletzung Ansatz: Cross-Border Migration Nutzung von Ressourcen auf anderen Clustern lokal meist mehrere Cluster verfügbar Transfer des Checkpoints zum externen Cluster Fortführung der Job-Ausführung von letzten Checkpoint RMS

29 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 29 Grid Migration Cross-Border Migration Schritt in richtige Richtung zusätzliche Alternativen für den Migrations-Prozeß Erhöhung der Fehlertoleranz Grid Migration = Nutzung von Grid Ressourcen f. Migration Aushandlung von SLAs mit Grid Ressourcen Migrationsprozeß Anfrage an Grid nach Ausweich-Ressourcen Transfer des Checkpoints Fortführung von letztem Checkpoint auf Grid Ressource Transparent für den User Benutzer nur an Erfüllung seiner SLA interessiert Problem: Kompatibilität von Ressourcen und Checkpoints

30 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 30 Kompatibilitätsprofile Kompatibilität zwischen Checkpoint und Ressourcen Prozessor Architektur Haupt- und Festplattenspeicher Interconnect Bibliotheken Exakte Übereinstimmung für bereits geladene Bibliotheken Kompatible Bibliotheken für noch nicht geladene Bib. Pfade Profil mit Kompatibilitätsaspekten Beschreibung der Anforderungen des Jobs für Restart Anfrage nach Grid-Ressourcen, gemäß dieses Profils

31 UNIVERSITÄT PADERBORN Die Universität der Informationsgesellschaft Matthias Hovestadt: 20. DFN Arbeitstagung 31 Zusammenfassung Neue Anforderungen durch Next Generation Grids Transparenz, Fehlertoleranz, SLA Aushandlung SLA-fähige Resource Management Systeme koordinierte Nutzung der Subsysteme für Process, Storage, and Network Integration von SLA Scheduling in RMS Cross-border Migration erhöht FT Level Stand der Dinge Unterstützung nicht-paralleler Anwendungen Unterstützung paralleler Anwendungen aktuell: Cross-border Migration
