Entwicklung einer Plattform für (Auto)mobile Informations- Systeme in einer Heterogenen Netzwerkumgebung Oliver R. Achtelik.

Ähnliche Präsentationen


Präsentation zum Thema: "Entwicklung einer Plattform für (Auto)mobile Informations- Systeme in einer Heterogenen Netzwerkumgebung Oliver R. Achtelik."—  Präsentation transkript:

1 Entwicklung einer Plattform für (Auto)mobile Informations- Systeme in einer Heterogenen Netzwerkumgebung Oliver R. Achtelik

2 Inhalt 1. Einführung in das VCP Konzept 2. Problemstellungen 3. Lösungen

3 Virtual City Portal Szenario

4 Virtual City Portal Beispiel

5 Virtual City Portal Technik

6 Virtual City Portal Vision VCP Plattform für stadtspezifische Dienste Automobiler Zugriff: Einsatz heterogener Funk-Netzwerke (DVB, WLAN, GPRS) Abdeckung eines Stadtgebietes

7 Inhalt 1. Einführung in das VCP Konzept 2. Problemstellungen a. Heterogene Netzwerke b. WLAN automobiler Einsatz 3. Lösungen

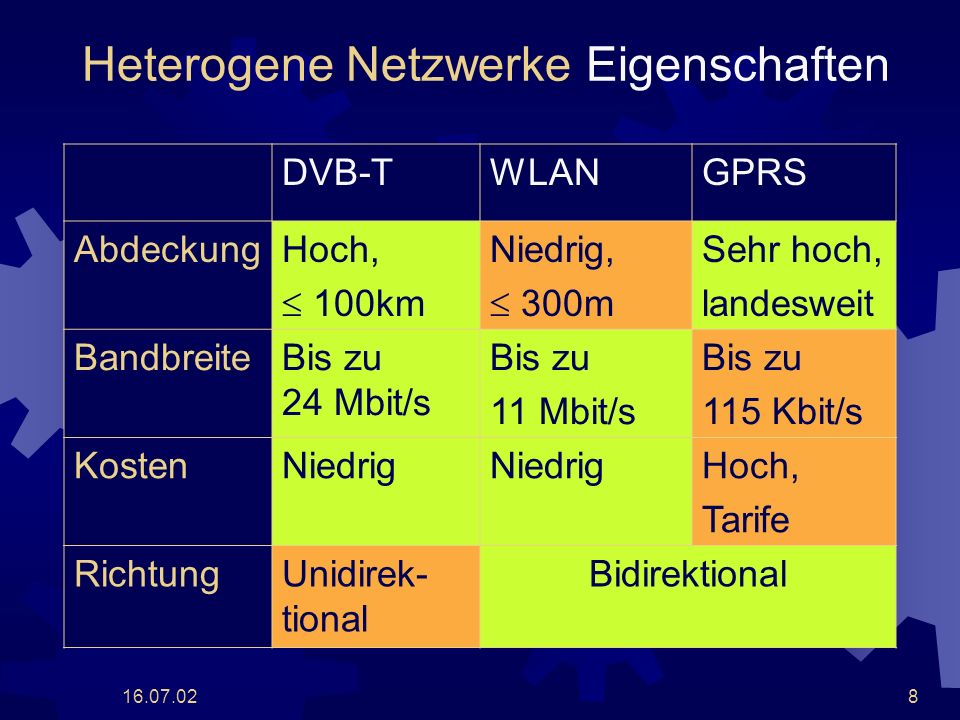

8 Heterogene Netzwerke Eigenschaften DVB-TWLANGPRS AbdeckungHoch, 100km Niedrig, 300m Sehr hoch, landesweit BandbreiteBis zu 24 Mbit/s Bis zu 11 Mbit/s Bis zu 115 Kbit/s KostenNiedrig Hoch, Tarife RichtungUnidirek- tional Bidirektional

9 Problem WLAN automobiler Einsatz Automobiler Einsatz: Kurzlebige Verbindung Spontane Verbindungsabbrüche Kein Handover zwischen verschiedenen Netzen Server-Latenz

10 Problem WLAN & Server-Latenz AP S A

11 Problem WLAN & Server-Latenz AP S A Request

12 Problem WLAN & Server-Latenz AP S A

13 Problem WLAN & Server-Latenz AP S A Result

14 Problem WLAN & Server-Latenz Redundante Ergebnisberechnung bei Ergebnisverlust Unsicherheit bezüglich Request- Annahme Lange Blockierung

15 Inhalt 1. Einführung in das VCP Konzept 2. Problemstellungen a. Heterogene Netzwerke b. WLAN automobiler Einsatz 3. Lösungen a. Netzwerkkonfiguration b. VCP Protokoll

16 Lösung Netzwerkkonfiguration

17 Netzwerkkonfiguration Broadcast S A Broadcast über DVB-T C B Allgemeine Daten, Grundbedarf

18 Broadcast Server Seite

19 Broadcast Client Seite

20 Broadcast Client Seite

21 Netzwerkkonfiguration Unicast S A Unicast über WLAN,GPRS Individueller Request S A Unicast über WLAN,GPRS Individueller Response

22 Unicast VCP Protokoll AP R A S Internet AA A A Ack Request Ack Result Request Result

23 Unicast Client Seite VCP Protokoll

24 Unicast Server Seite

25 Unicast Server Seite

26 VCP Protokoll Eigenschaften 2 Phasen: Trennung von Request und Response, kürzere Kommunikationsdauer (Blockierung), dynamische Wartezeit Acknowledgement: Bestätigung und weitere Informationen Ergebnisserver: Ergebnisaufbewahrung und -wiederverwendung

27 Zusammenfassung VCP Plattform für stadtspezifische Dienste Prototyp implementiert Dienste fehlen Netzwerkkonfiguration aus DVB-T, WLAN und GPRS Verwendung des LKN Prototyps VCP Protokoll Wird vom Prototyp verwendet

28 Ausblick Automobiler WWW-Access S A Ack Request Ack

29 Ausblick Automobiler WWW-Access R A Result Request Result
