Projekt Rotlicht Martin Leibßle MT4 Edgar Wuchrer MT4 WS 2002/03 Labor Mikrocomputertechnik Prof. J. Walter.

Ähnliche Präsentationen


Präsentation zum Thema: "Projekt Rotlicht Martin Leibßle MT4 Edgar Wuchrer MT4 WS 2002/03 Labor Mikrocomputertechnik Prof. J. Walter."—  Präsentation transkript:

1 Projekt Rotlicht Martin Leibßle MT4 Edgar Wuchrer MT4 WS 2002/03 Labor Mikrocomputertechnik Prof. J. Walter

2 Problemstellung Aufgrund unübersichtlicher Haltesignale im Einfahrtsbereich von Tunnelbauten kann es dazu kommen, dass Fahrzeuge bei Unfällen trotzdem in den Tunnel einfahren.

3 Stand der Technik FORSCHUNGSGESELLSCHAFT FÜR STRASSEN- UND VERKEHRSWESEN ARBEITSGRUPPE VERKEHRSFÜHRUNG UND VERKEHRSSICHERHEIT Richtlinien für die Ausstattung und den Betrieb von Straßentunneln RABT Ausgabe 2002

4 Mindmap

5 Black-Box Störgrößen Restriktionen - Umwelteinflüsse - Magn. elektr. Störfelder - mech. Stöße - Energieversorgung 5VTTL/<100mA - STVO unerfasstes Fahrzeug Behinderung Betriebs- spannung Servo E 2mech Stadtwerke-LED S 4opt Ampel-LED S 3opt Blitzer-LED S 2opt erfasstes Fahrzeug St 2 St 1 S 1mech E 1el Polizei-LED S 5opt Rotlicht überwachen

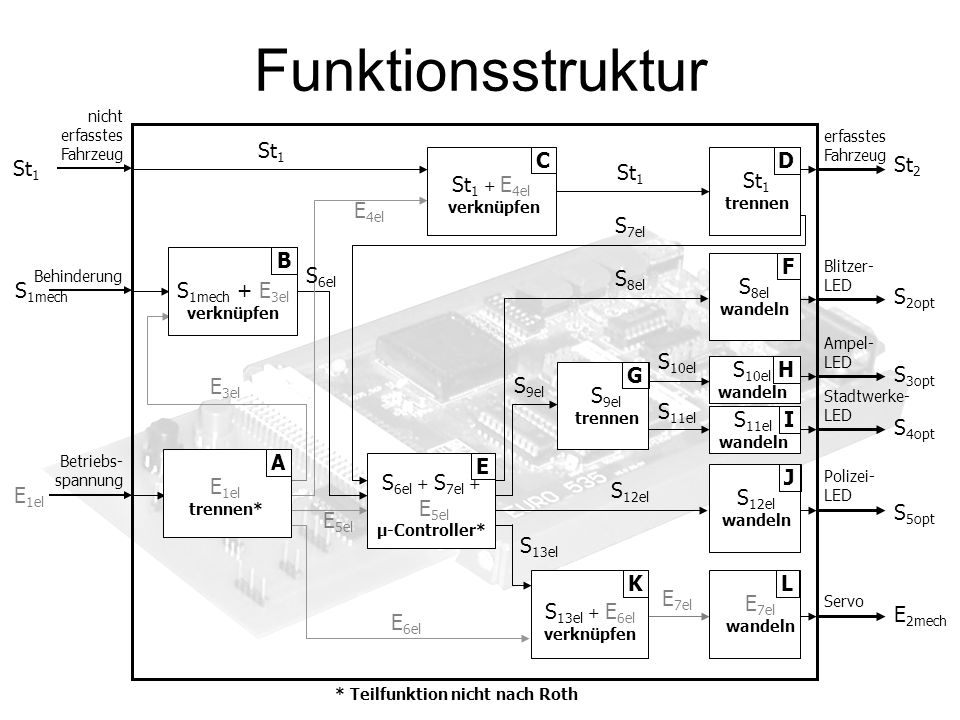

6 Funktionsstruktur S 4opt Stadtwerke- LED E 3el E 5el E 6el * Teilfunktion nicht nach Roth E 4el E 1el Betriebs- spannung St 1 nicht erfasstes Fahrzeug St 2 erfasstes Fahrzeug S 1mech Behinderung St 1 E 7el St 1 trennen D Blitzer- LED S 2opt S 3opt Ampel- LED S 5opt Polizei- LED Servo E 2mech S 8el wandeln F S 12el wandeln J E 7el wandeln LK S 13el + E 6el verknüpfen C St 1 + E 4el verknüpfen B S 1mech + E 3el verknüpfen S 6el + S 7el + E 5el µ-Controller* EA E 1el trennen* S 10el wandeln H S 11el wandeln I S 9el trennen G S 8el S 6el S 7el S 9el S 12el S 13el S 10el S 11el St 1

7 Schaltplan

8 Ausgewählte Lösung Platine Simulation starten Servo IR-Sender IR-Empfänger Simulation beenden Blitzer Ampel Polizei Stadtwerke

9 Struktogramm Verwendete Register:R1 Verwendete Timer:Timer 0 und Timer 2

10 Blockschaltbild

11 Portbelegungsplan Eingabeeinheit: PortBelegungBemerkung 1.2Tasterauslösen der Behinderung 1.3Sensorerfassen der Rotlichtsünde 1.4Tasterzurücksetzen der Behinderung Ausgabeeinheit: PortBelegungBemerkung 1.1SchrankeServomotor Schranke 3.2PolizeiPolizei-LED 3.3Ampel/StadtwerkeAmpel-LED und Stadtwerke-LED 3.4DokumentationDokumentations-LED

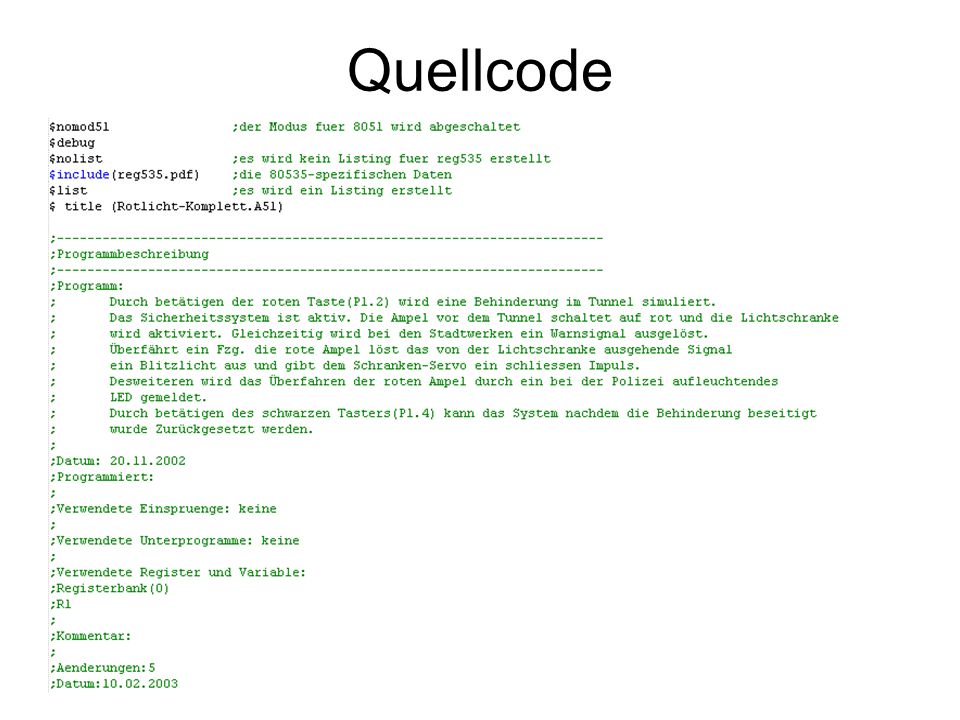

12 Quellcode

13 Quellcode Teil 2

14 Quellcode Teil 3

15 Quellcode Teil 4

16 Verbesserungen und Weiterentwicklungen automatische Gefahrenerkennung bzw. Gefahrenbeseitigung (Kombination mit Projekt Rauchabzug) automatische Fahrzeugzuführung bzw. automatischer Fahrzeugabtransport Fahrzeug durch Krafteinfluss vor der Schranke zum halten bringen

17
